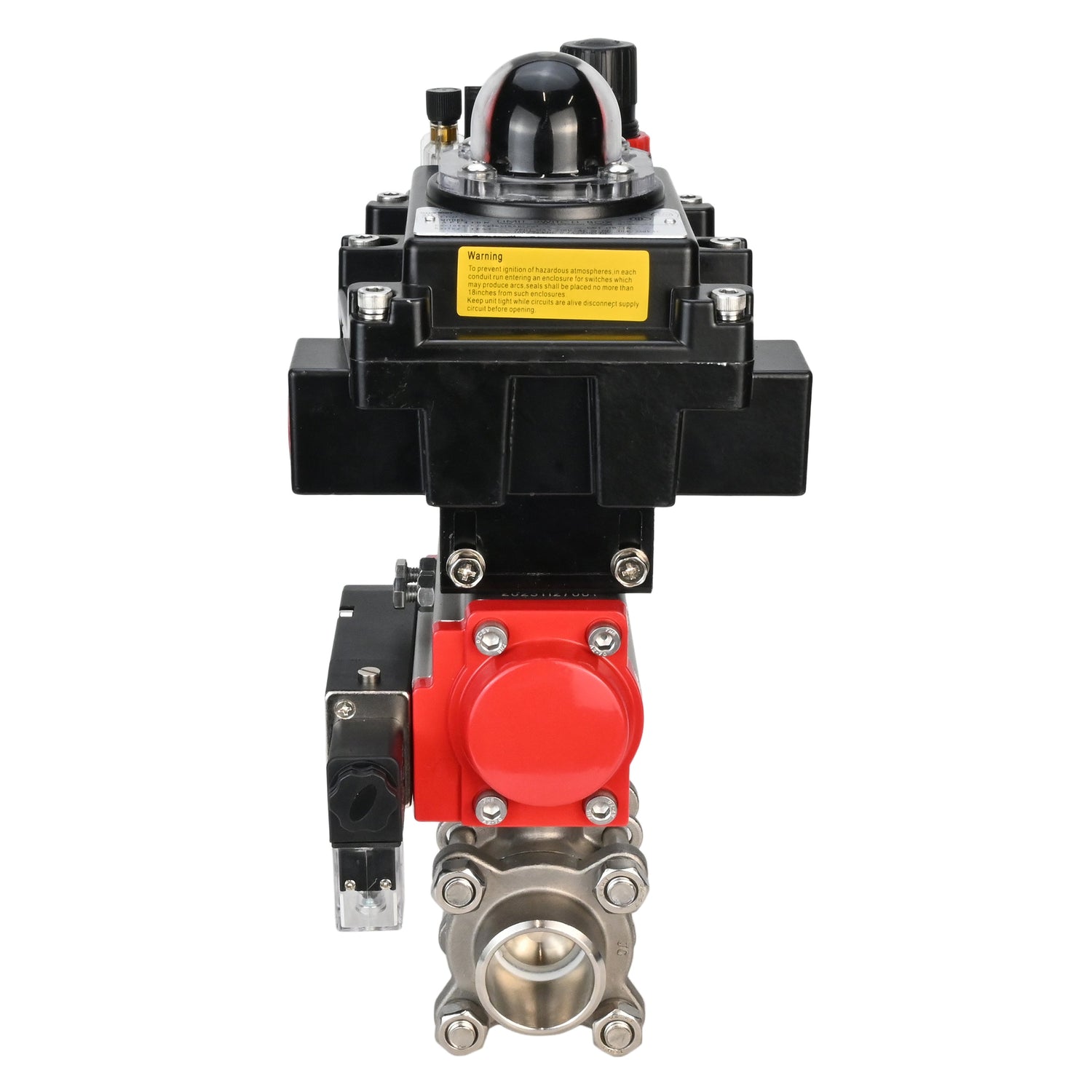

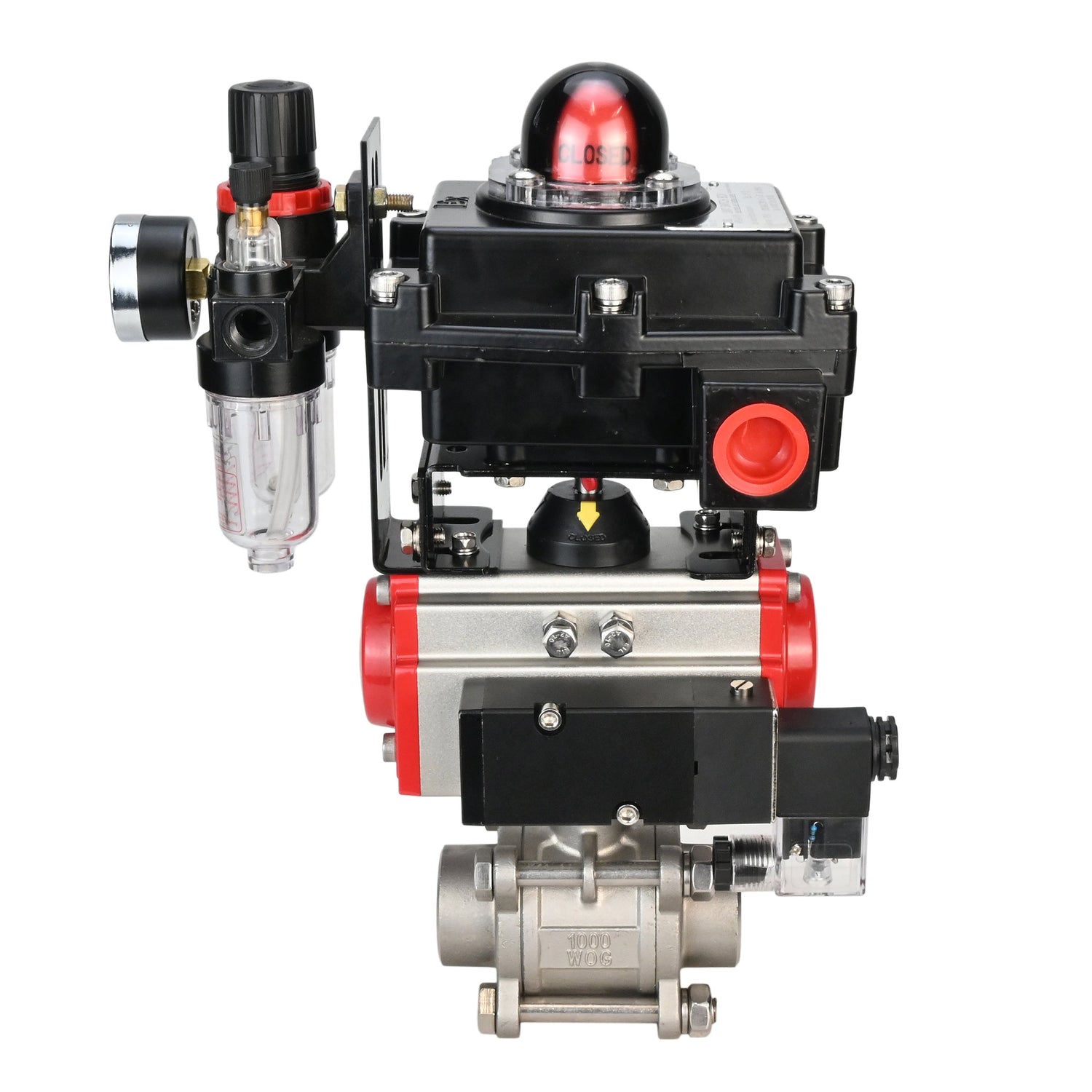

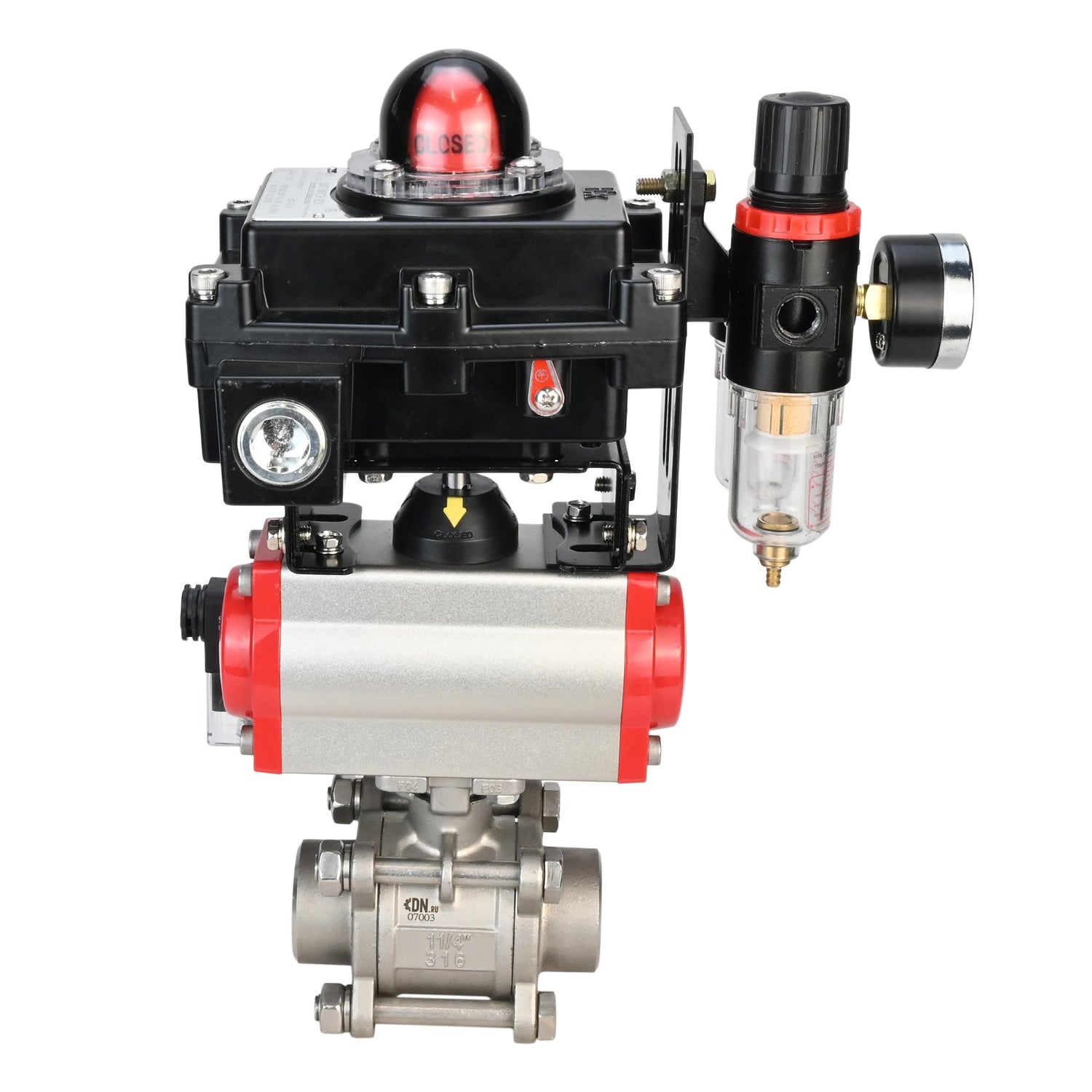

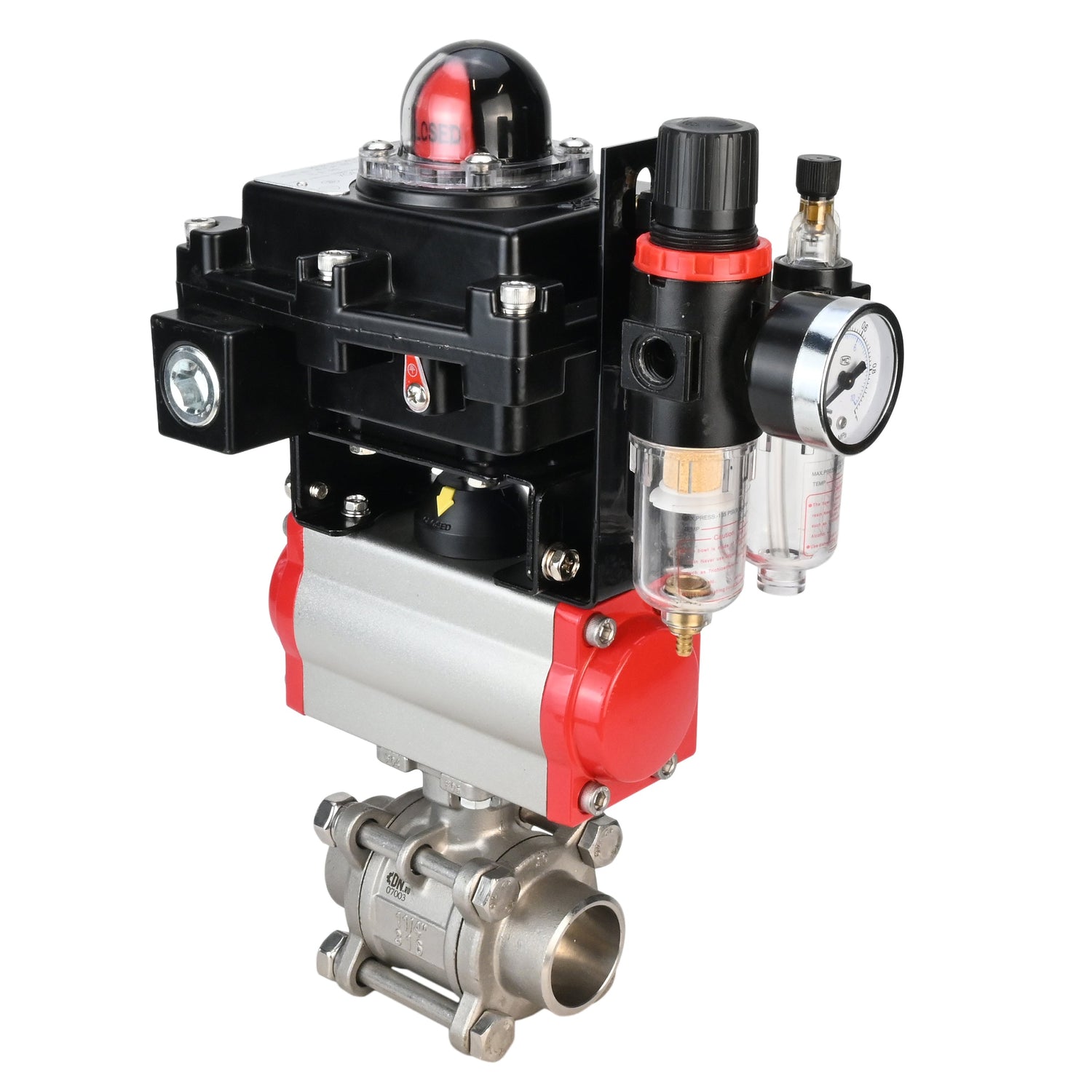

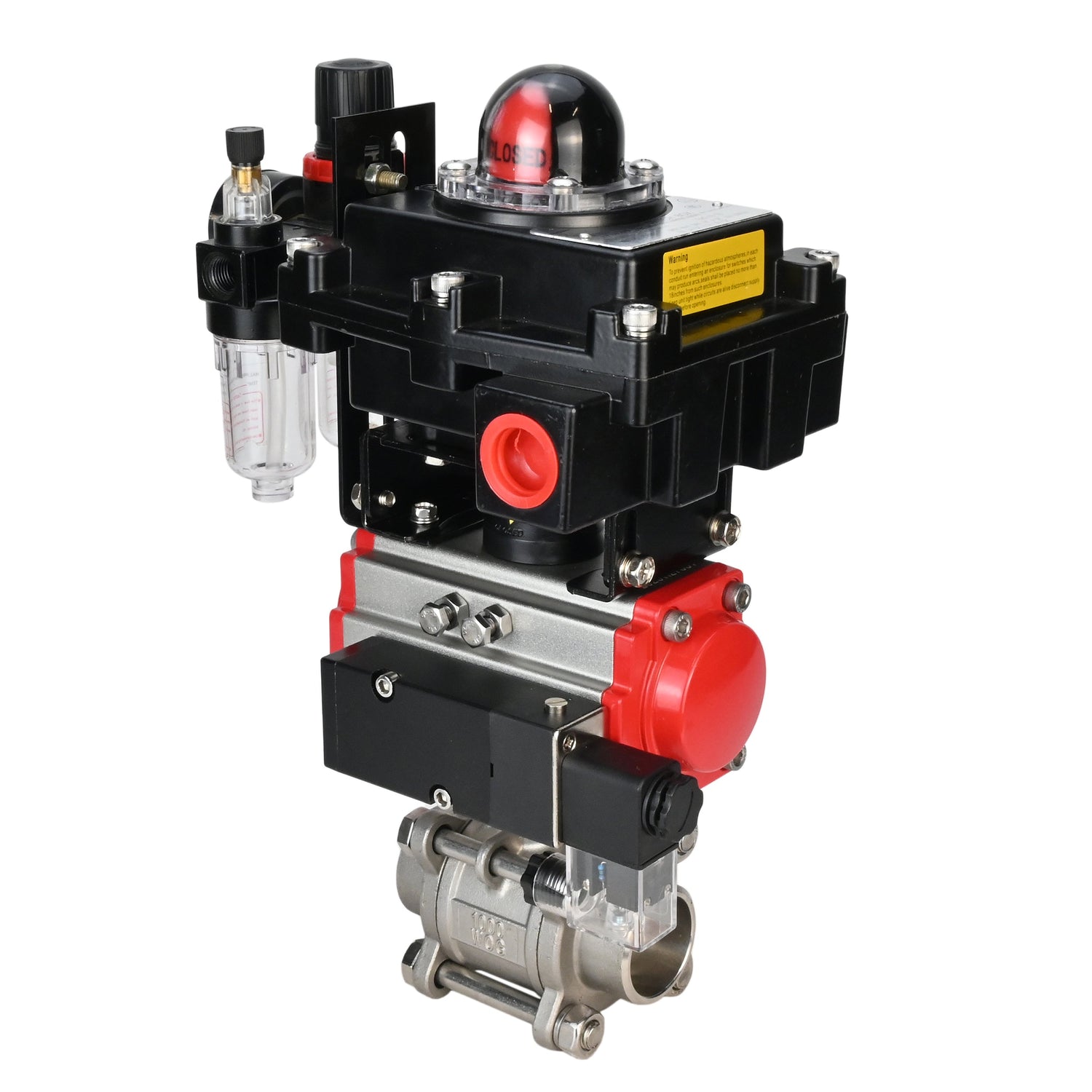

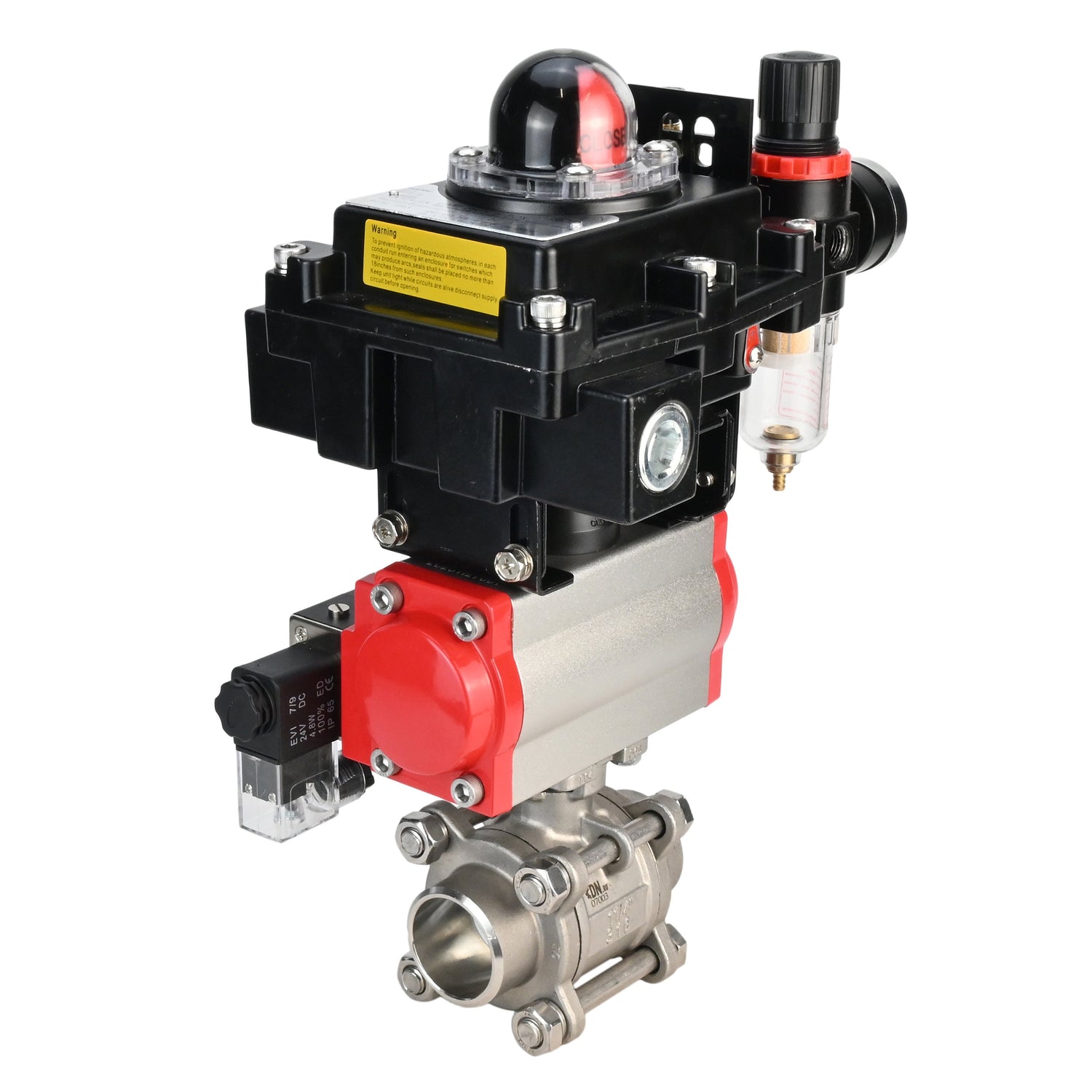

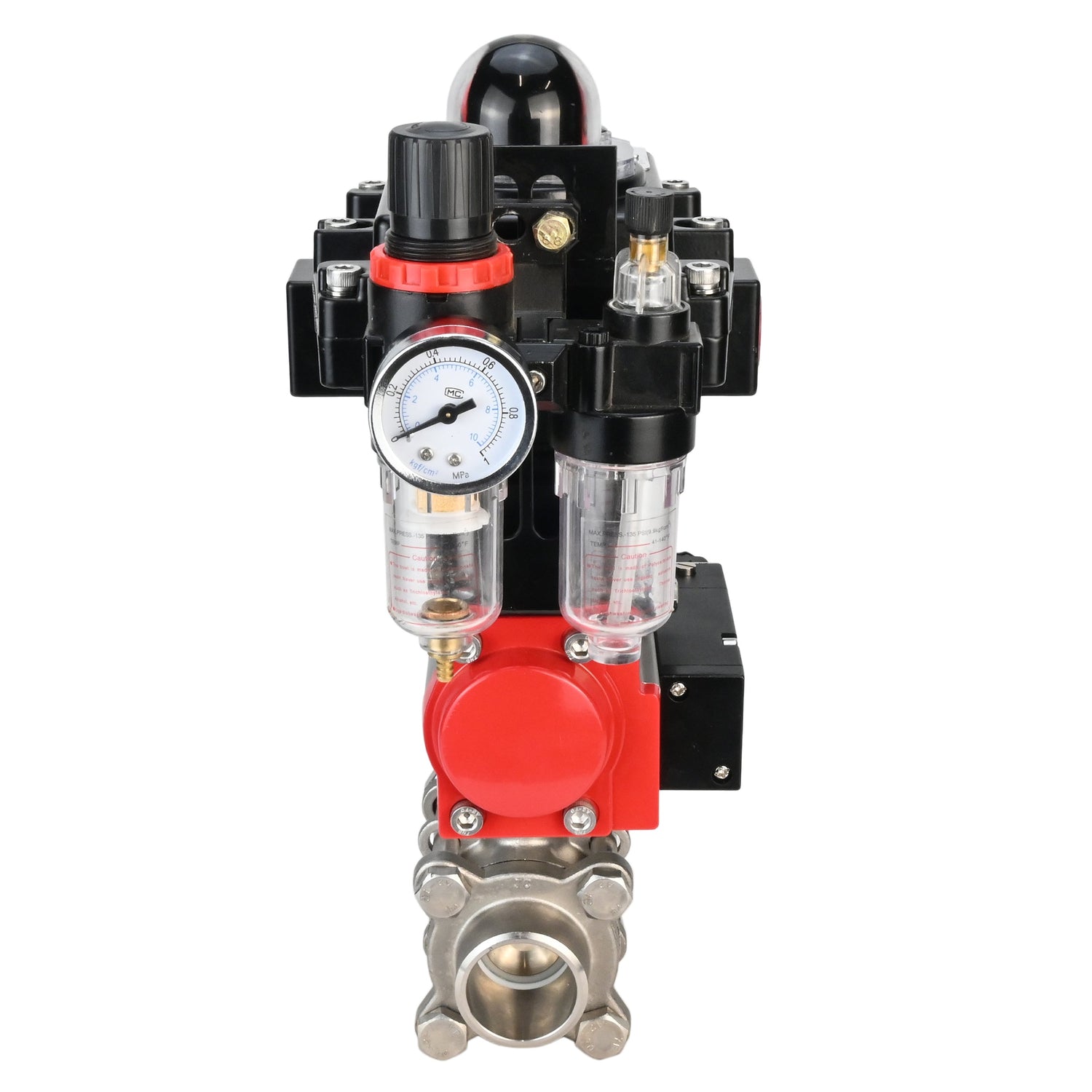

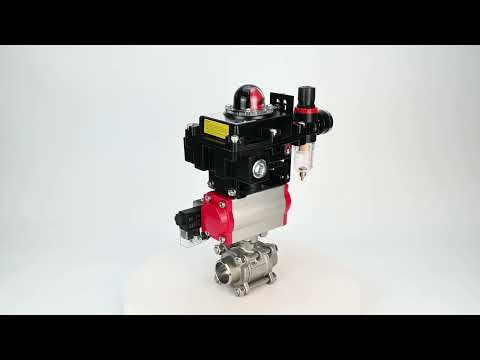

Stainless steel ball valve Elephant BVPP 316.200-ISO PSI914 SS316 full port, for welding, body material - stainless steel, pneumatic actuator Elephant SA, pneumatic distributor 4M310-08 220 V, limit switch block APL-410N EX, air preparation unit AFC2000
Stainless steel ball valve Elephant BVPP 316.200-ISO PSI914 SS316 full port, for welding, body material - stainless steel, pneumatic actuator Elephant SA, pneumatic distributor 4M310-08 220 V, limit switch block APL-410N EX, air preparation unit AFC2000 - DN10 / 63 bar ist auf Lager und wird versandt, sobald es wieder verfügbar ist
Verfügbarkeit für Abholungen konnte nicht geladen werden
Lieferung und Versand
Lieferung und Versand
Die Lieferkosten werden während des Bestellvorgangs festgelegt und variieren je nach mehreren Faktoren, einschließlich Produkttyp, Lieferzeit, Dienstleister und Zielland.
Beschreibung
Beschreibung
Ein Kugelhahn aus Edelstahl ist ein zuverlässiges und vielseitiges Gerät zur Regelung des Durchflusses von Flüssigkeiten und Gasen in verschiedenen Industriezweigen. Er ist aus korrosionsbeständigem Edelstahl gefertigt, besitzt eine hohe Festigkeit und kann sowohl hohen Temperaturen als auch Drücken standhalten. Kugelhähne sind einfach zu bedienen, bieten eine sichere Abdichtung und minimieren das Risiko von Leckagen, was sie zu einer idealen Wahl für den Einsatz in der Öl- und Gasindustrie, in Wasseraufbereitungsanlagen, in der Lebensmittelindustrie und in anderen Bereichen macht, in denen ein zuverlässiges und langlebiges Ventil zur Regulierung von Stoffströmen benötigt wird.
Technische Eigenschaften der Kugelhähne Elephant BV3232P(3pc)-FP-W-ISO-H RU63/40/25 PA-SA 4M310-08
| Nenndurchmesser DN, mm | 10-100 |
| Arbeitsdruck PN, bar | 63 |
| Arbeitsumgebungstemperatur t, ⁰C | -20 bis +200 |
| Arbeitsumgebung | Wasser, Dampf, Ölprodukte und andere flüssige oder gasförmige Medien, die gegenüber den Ventilwerkstoffen neutral sind |
| Anschluss an Rohrleitungen | Schweißen/Schweißen |
| Flusstyp | volle Bohrung |
| Dichtheitsklasse des Kugelhahns | „A“ gemäß GOST 9544-2015 |
| Kontrolltyp | Handbuch (Griff) |
| Zusatz | Einbau von elektrischem oder pneumatischem Antrieb möglich (ISO 5211-2001) |
Werkstoffskizze Kugelhahn Elephant BV3232P(3pc)-FP-W-ISO-H RU63/40/25 PA-SA 4M310-08 220V APL-410N Ex AFC2000 RU
Werkstoffe der Teile des Kugelhahns Elephant BV3232P(3pc)-FP-W-ISO-H RU63/40/25 PA-SA 4M310-08 24V APL-410N Ex RU
| NEIN. | Teilename | Material | Menge |
|---|---|---|---|
| 1 | Rahmen | SS316 | 1 |
| 2 | Bolzenball | S304/S316 | 1 |
| 3 | Bolzen | S201/S304 | 4~6 |
| 4 | schrauben | S201/S304 | 4~6 |
| 5 | Siegel | PTFE | 1 |
| 6 | Aktie | SS304/SS316 | 1 |
| 7 | Öldichtung | S201/S304 | 1 |
| 8 | O-Ring | VITON | 1 |
| 9 | Deckel | WCB/CF8/CF8M | 2 |
| 10 | Sattelringe | PPL | 2 |
| 11 | Anlaufscheibe | PTFE | 1 |
Technische Daten der pneumatischen Antriebe
| Design | Mit Rückholfedern |
| Nenndruck PN, bar | 12 |
| Arbeitsdruck, bar | 2…8 |
| Arbeitsumgebung | Gefilterte Druckluft oder nicht aggressive Gase, Öle |
| Maximaler Partikeldurchmesser | weniger als 30 µm2 |
| Betriebstemperatur t, ⁰C | • von –20 bis +80 • von –40 bis +80 (Niedertemperaturversion) • von –20 bis +160 (trockene Luft) |
| Einstellbereich | ±5° für Drehung um 0° und 90° |
| Manuelle Vervielfältigung | Es gibt |
| Positionsanzeige | offen/geschlossen |
| Betriebsumgebung | in Innenräumen und im Freien. (Alle inneren und äußeren Teile sind mit einer Antikorrosionsbeschichtung versehen) |
Technische Daten der pneumatischen Antriebe
Materialien für pneumatische Antriebsteile
| NEIN. | Name | Material |
| 1 | Rahmen | extrudiertes Aluminium |
| 2 | Seitliche Stecker | Aluminiumguss |
| 3 | Gang | Edelstahl Stahl |
| 4 | Kolben | Stahl/Aluminium |
| 5 | Stubs | Edelstahl Stahl |
| 6 | Kolbenring | NBR |
| 7 | Federn | Federstahl |
| 8 | Kolbenlager | technischer Kunststoff |
| 9 | Kolbenring | NBR |
| 10 | Stub | NBR |
| 11 | Druckring | technischer Kunststoff |
| 12 | Ring | technischer Kunststoff |
| 13 | Waschmaschine | Edelstahl Stahl |
| 14 | Federklemme | Edelstahl Stahl |
| 15 | Indikator | Plastik |
| 16 | Blinkergehäuse | Plastik |
| 17 | Lager | technischer Kunststoff |
| 18 | Кулачок | Stahl |
| 19 | Lager | NBR |
| 20 | Lager | technischer Kunststoff |
| 21 | Lager | technischer Kunststoff |
| 22 | O-Ring | NBR |
| 23 | O-Ring | NBR |
| 24 | Lager | rostfreier Stahl |
| 25 | Einstellmutter | Edelstahl Stahl |
| 26 | Einstellschraube | Edelstahl Stahl |
| 27 | Ärmel | Aluminium |
Technische Daten des Pneumatikventils 4M310-08 24 V
| Design | Spulentyp |
| Nenndruck PN, MPa (kg/cm2) | 1,2 (12) |
| Betriebsdruck, bar | 1,5…8 |
| Arbeitsumgebung | gefilterte Druckluft |
| Umgebungstemperatur t, ⁰C | von +5 bis +50 |
| Triggerfrequenz | 5 Zyklen/s |
| Manuelle Vervielfältigung | haben |
| Schutzgrad | IP 65 |
| Befestigung | durch Durchgangslöcher im Gehäuse |
| Gehäusematerial | eloxiertes Aluminium |
| Ansprechzeit | 0,05 Sek. |
Technische Daten der Luftversorgungseinheit AFC2000
| Arbeitsdruck, bar | 8 |
| Maximaler Druck, bar | 10 |
| Einstellbarer Druckbereich, bar | 0,5 ÷ 9 |
| Berstdruck, bar | 15 |
| Luftanschluss | 1/4" |
| Betriebstemperatur, ⁰C | von -5 bis +60 |
| Größe der gefilterten Partikel, Mikrometer | 40 |
| Ölviskosität | ISO VG 32 |
| Gewicht, kg | 0,395 |
Technische Merkmale der Endschaltereinheit APL-410N EX
| Rahmen | Allwetter-IP65 explosionsgeschützt Exd IIB T6 |
| Kabeleinführungen | 2 x NPT1/2” |
| Klemmenblöcke | 8 Punkte (0,05 – 2,5) mm2 |
| Positionsanzeige | 0 - 90° (freie Drehung um 90°) GESCHLOSSEN - rot; OFFEN – gelb |
| Schalter/Sensoren | zwei mechanische Schalter, zwei Näherungssensoren |
| Nennspannung, V | 250 |
| Zulässige Umgebungstemperatur, °C | von -25 bis +80 |
| Lebensdauer, Jahre | 10 |
Werkstoffe der Endschaltereinheit APL-410N EX:
| Name |
Materialien |
| Gehäusedeckel und Gehäuse | Aluminium-Druckguss |
| Welle | Edelstahl Stahl |
| Blinkerabdeckung | Polycarbonat |
| Nocken | Polycarbonat |
| Frühling | Edelstahl Stahl |
| Schrauben des Gehäusedeckels | Edelstahl Stahl |
| O-Ring | NBR |
| Ärmel | Bronze |
| O-Ring (Welle) | Edelstahl Stahl |
| Erdungsklemme | Edelstahl Stahl |
| Indikator | ABS-Kunststoff/Polycarbonat |
| Halterung | Edelstahl Stahl |
Spezifikation
Spezifikation
-
Matériau du joint à bille
Bewertungen (0)
Bewertungen (0)
Air treatment unit AFC2000 ELEPHANT
Data sheet for limit switch unit Elephant APL-410N EX
Pneumatic valve ELEPHANT 4M310-08 spool type
