Elephant  |  SKU: D160-22632

Kugelhahn aus Edelstahl Elephant kchmfp-elephant-da-hdm-4m310-110/220v, Gehäusematerial - Edelstahl AISI 316, Kugelmaterial - Edelstahl AISI 316, Dichtung - PTFE, pneumatisch betätigter Antrieb

€322,25
inkl. MwSt. Versand wird beim Checkout berechnet.

Lieferung und Versand

Die Lieferkosten werden während des Bestellvorgangs festgelegt und variieren je nach mehreren Faktoren, einschließlich Produkttyp, Lieferzeit, Dienstleister und Zielland.

Wenn Sie Fragen zu unseren Produkten, Lieferoptionen oder anderen Themen haben, zögern Sie nicht, uns zu kontaktieren.

Beschreibung

Ein Kugelhahn aus Edelstahl ist ein zuverlässiges und vielseitiges Gerät zur Steuerung des Durchflusses von Flüssigkeiten und Gasen in verschiedenen Industriezweigen. Hergestellt aus korrosionsbeständigem Edelstahl, besitzt er eine hohe Festigkeit und kann sowohl hohen Temperaturen als auch Drücken standhalten. Kugelhähne sind einfach zu bedienen, bieten eine sichere Abdichtung und minimieren das Risiko von Leckagen, was sie zu einer idealen Wahl für den Einsatz in der Öl- und Gasindustrie, Wasseraufbereitungsanlagen, der Lebensmittelindustrie und anderen Bereichen macht, in denen ein zuverlässiges und langlebiges Ventil zur Regulierung des Stoffflusses benötigt wird.

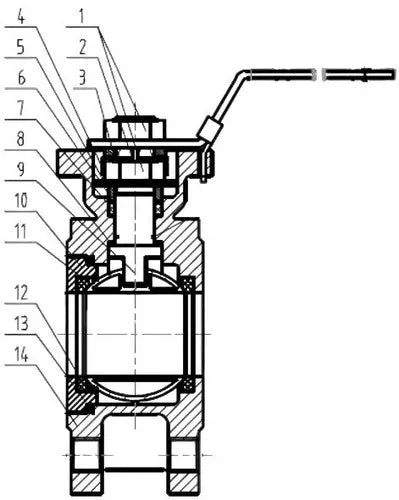

Materialien

Artikelnr. Details Material
1 schrauben Stahl 304
2 Hebel Stahl 201+PVC
3 Waschmaschine Stahl 304
4 Sicherungsring Stahl 304
5 Anlaufscheibe Stahl 304
6 Öldichtungsscheibe Stahl 304
7 Siegel PTFE
8 Druckdichtung PTFE
9 Aktie Stahl 316
10 Ballkappe Stahl 316
11 Ball Stahl 316
12 Kugeldichtung PTFE
13 Unterlage PTFE
14 Rahmen Stahl 316





Maße

D.N. N-ØM D D1 D2 T F L W H
mm
15 4-Ø12 95 65 47 - 2 34 120 65
20 4-Ø12 105 75 58 - 2 38 120 71
25 4-Ø12 115 85 68 10 2 42 140 76
32 4-Ø16 135 100 78 18 3 54 170 98
40 4-Ø16 145 110 88 18 3 62 200 105
50 4-Ø16 160 125 102 18 3 72 240 128
65 8-Ø16 180 145 122 20 3 96 280 146
80 8-Ø16 195 160 133 22 3 113 320 170
100 8-Ø16 215 180 158 24 3 140 400 185









Parameter und Skizze der Verbindung des pneumatischen Antriebs Elephant:

  • Pneumatischer Antriebstyp - doppeltwirkend
  • Arbeitsdruck des pneumatischen Antriebs - 6,0 bar
  • Antriebsdrehwinkel - 90°
  • Verstellbereich des Antriebs - 5°
  • Herkunftsland - China
  • Betriebsumgebung - Innen- und Außenbereich
  • Positionsanzeige - offen/geschlossen
  • Beschichtung - Alle internen und externen Teile sind mit einer Korrosionsschutzbeschichtung versehen

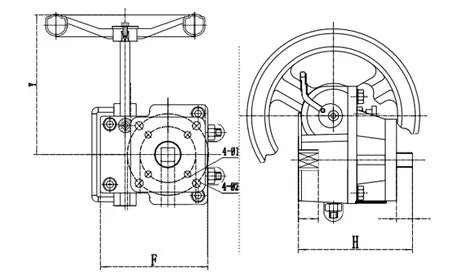

Skizze des Getriebes (manuelle Sicherung) HDM

Reduzierstück (manuelle Sicherung) HDM für pneumatische Antriebe, für Vierteldrehungsventile wird verwendet, um ein Kugelventil zu steuern, wenn es notwendig ist, die Kompaktheit der installierten Ausrüstung zu erreichen, sowie bei hohen Kräften zum Öffnen/Schließen des Ventils.





NEIN. Name Material Menge
1 Rahmen extrudiertes Aluminium 1
2 Seitenstecker Aluminiumguss 2
3 Gang Edelstahl 1
4 Kolben Stahl/Aluminium 2
5 Stecker Edelstahl 8
6 Kolbenring NBR 2
7 Federn Federstahl 0-12
8 Kolbenlager technischer Kunststoff 2
9 Kolbenring NBR 2
10 Stecker NBR 2
11 Druckring technischer Kunststoff 2
12 Ring technischer Kunststoff 1
13 Waschmaschine Edelstahl 1
14 Federklemme Edelstahl 2
15 Indikator Plastik 1
16 Blinkergehäuse Plastik 1
17 Lager technischer Kunststoff 1
18 Nocken Stahl 1
19 Lager NBR 1
20 Lager technischer Kunststoff 1
21 Lager technischer Kunststoff 1
22 Dichtungsring NBR 2
23 Dichtungsring NBR 2
24 Lager Edelstahl 2
25 Einstellmutter Edelstahl 2
26 Einstellschraube Edelstahl 2
27 Ärmel Aluminium 2





Spezifikation
  • Herkunftsland
    China
  • Portöffnung
    Vollständiger Port
  • Konfiguration
    Zweiwege
  • Körpermaterial
    Edelstahl AISI 316
  • Materialball
    Edelstahl AISI 316
  • Materialkugeldichtung
    PTFE
  • Maximal zulässige Temperatur
    200 °C
  • Verbindungstyp
    Kompaktflansch
  • Steuerungstyp
    Pneumatischer Antrieb
  • Betriebsumgebung
    Wasser, Luft, Ölprodukte
  • Anwendungen
    Wasserversorgung, Wärmeversorgung
  • Spannung
    110/220 V
  • Ventilrückmeldung
    NEIN
  • Explosionsgeschützt
    NEIN
  • Drehmoment
    197 Nm
  • Elektropneumatischer Stellungsregler
    NEIN
  • Pneumatischer Antrieb
    Ja
  • Manuelle Übersteuerung
    Ja

Bewertungen (0)

Dokumentation

Zahlung & Sicherheit

Zahlungsmethoden

    Ihre Zahlungsinformationen werden sicher verarbeitet. Wir speichern keine Kreditkartendaten und haben keinen Zugriff auf Ihre Kreditkarteninformationen.ShareRewrite

    Verfügbare Varianten

    SKUAnschlussgrößeDruckPreis VerfügbarkeitAnzahl In den Warenkorb
    D160-22630DN1516 bar €335,10 Ausverkauft
    D160-22631DN2016 bar €340,97 Ausverkauft
    D160-22632DN2516 bar €322,25 2 Auf Lager
    D160-22633DN3216 bar €396,56 2 Auf Lager
    D160-22634DN4016 bar €549,56 5 Auf Lager
    D160-22635DN5016 bar €566,38 5 Auf Lager
    D160-22636DN6516 bar €648,51 2 Auf Lager
    D160-22637DN8016 bar €767,12 5 Auf Lager
    D160-22638DN10016 bar €986,88 2 Auf Lager
