Elephant  |  SKU: D160-38839

Kugelhahn aus Edelstahl Elephant kchmfp-elephant-ex-24v, Gehäusematerial - Edelstahl AISI 316, Kugelmaterial - Edelstahl AISI 316, Dichtung - PTFE, elektrisch betätigter Antrieb

€1.023,86
inkl. MwSt. Versand wird beim Checkout berechnet.

Kugelhahn aus Edelstahl Elephant kchmfp-elephant-ex-24v, Gehäusematerial - Edelstahl AISI 316, Kugelmaterial - Edelstahl AISI 316, Dichtung - PTFE, elektrisch betätigter Antrieb - DN15 / 16 bar ist auf Lager und wird versandt, sobald es wieder verfügbar ist

Lieferung und Versand

Die Lieferkosten werden während des Bestellvorgangs festgelegt und variieren je nach mehreren Faktoren, einschließlich Produkttyp, Lieferzeit, Dienstleister und Zielland.

Wenn Sie Fragen zu unseren Produkten, Lieferoptionen oder anderen Themen haben, zögern Sie nicht, uns zu kontaktieren.

Beschreibung

Ein Kugelhahn aus Edelstahl ist ein zuverlässiges und vielseitiges Gerät zur Steuerung des Durchflusses von Flüssigkeiten und Gasen in verschiedenen Industriezweigen. Hergestellt aus korrosionsbeständigem Edelstahl, besitzt er eine hohe Festigkeit und kann sowohl hohen Temperaturen als auch Drücken standhalten. Kugelhähne sind einfach zu bedienen, bieten eine sichere Abdichtung und minimieren das Risiko von Leckagen, was sie zu einer idealen Wahl für den Einsatz in der Öl- und Gasindustrie, Wasseraufbereitungsanlagen, der Lebensmittelindustrie und anderen Bereichen macht, in denen ein zuverlässiges und langlebiges Ventil zur Regulierung des Stoffflusses benötigt wird.

Kugelhahn Elephant BV3232P-FP-Fb-ISO-H QT-EX-EM-O2-24VDC-U1 wird als Absperrventil in Wärmelieferungssystemen, Wasserversorgungssystemen, in Dampf-, Brennstoff- und Pneumatiksystemen mit Druckluft und neutralen Gasen verwendet. Die Installation von Ventilen dieser Serie ist in Systemen möglich, die flüssige und gasförmige Medien (Wasser, Öl, Öle, Dampf, Luft, Alkohole, Glykol usw.) transportieren, die gegenüber den Materialien des Ventils nicht aggressiv sind. Die Verwendung von Kugelhähnen als Regelventile ist nicht erlaubt.

Elektrische Antriebe der explosionsgeschützten Ausführung QT-EX-EM-O1-24VDC-U1 werden in explosionsgefährdeten Industriegebieten zur Steuerung von Absperrschmetterlingen, Kugelhähnen und anderen Viertelumdrehungsventilen bei Umgebungstemperaturen von -20...+60°C eingesetzt.





Materialien der Teile des Kugelhahns Elephant BV3232P-FP-Fb-ISO-H QT-EX-EM-O2-24VDC-U1 mit explosionsgeschütztem elektrischem Antrieb Elephant-EX 24V:

NEIN. Name Material
1 schrauben Edelstahl SS304/SS
2 Unterlage PTFE
3 Anlaufscheibe PTFE
4 Aktie Edelstahl SS304/SS316/SS
5 Deckel Stahl WCB/CF8/CF8M
6 Rahmen Stahl WCB/CF8/CF8M
7 Kugeldichtung PTFE
8 Ball Edelstahl SS304/SS316/SS





Gesamt- und Einbaumaße des Kugelhahns Elephant mit explosionsgeschütztem elektrischem Antrieb Elephant-EX 24V:

DN, mm L, mm Hmm D, mm D1, mm D2, mm d, mm F, mm T, mm N-ØM, mm B, mm C, mm A, mm ØD3, mm ØD4, mm K, mm MAX □, MAX ○, mm Gewicht, kg
15 34 330 95 65 47 15 2 - 4-M12 255 265 170 70 57 4-M8, Tiefe 12 □ 20, ○ 14 12.7
20 38 336 105 75 58 20 2 - 4-M12 255 265 170 70 57 4-M8, Tiefe 12 □ 20, ○ 14 12.9
25 42 341 115 85 68 25 2 10 4-M12 255 265 170 70 57 4-M8, Tiefe 12 □ 20, ○ 14 13.5
32 54 363 135 100 78 32 2 18 4-M16 255 265 170 70 57 4-M8, Tiefe 12 □ 20, ○ 14 14.5
40 62 370 145 110 88 40 3 18 4-M16 255 265 170 70 57 4-M8, Tiefe 12 □ 20, ○ 14 15.4
50 72 393 160 125 102 50 3 18 4-M16 255 265 170 70 57 4-M8, Tiefe 12 □ 20, ○ 14 16.5
65 110 411 180 145 122 65 3 20 8-M16 255 265 170 70 57 4-M8, Tiefe 12 □ 20, ○ 14 18.8
80 113 435 195 160 133 80 3 22 8-M16 255 265 170 70 57 4-M8, Tiefe 12 □ 20, ○ 14 21.3
100 140 495 215 180 158 100 3 24 8-M16 310 310 200 125 90 4-M10, Tiefe 16 □ 31, ○ 22 37.5





Materialien der Teile des explosionsgeschützten Aktuators Elephant-EX 24V:

NEIN. Name Material
1.20 Gehäuse, elektrisches Antriebgehäuse Aluminium
2.23, 33.38, 40.64 Welle Stahl 45
3.39, 46.48, 51.66 Dichtungsring Ölbeständiger Gummi
4.27 Halterung Stahl Q235
5 Isolierdichtung Textolite
6,9,16 Klammerbefestigungsschraube Stahl 1Cr18Ni9Ti
7.10 Platte Stahl Q235
8 Verschlussschraube Aluminium
11,14 Endschalternocken Stahl Q235
12,13 Endschaltergruppe XK06-101-2530
15.32 Ärmel Messing H62
16.30, 35.41, 44.61 Schrauben Stahl 1Cr18Ni9Ti
17,18 Scheibe Stahl Q235
19 Mechanische Begrenzungsnocke Stahl Q235
21.25 Befestigungsschraube Stahl 35
22 Schauglasdichtung Stahl 1Cr18Ni9Ti
24 Hinweisschild Aluminium
26 Kondensator CEM 2GR 220nJ
28 Klemmenblock 1 Stück TX-1502 6
29 Heizkörper NTA-1/005
31,36 Waschmaschine Edelstahl
34 Durchgehende Abdeckung MHQ50
37,39 Federringscheibe, Dichtungsring Stahl 1Cr18Ni9Ti
42 Drehmomentschaltergruppe XK06-101-2530
43,48 Drehmomentschaltermechanismus Stahl Q235
45 Schwungradabdeckung Aluminium
47.69 Erste Stufe Zinklegierung ZQAL10-5-5
49 Begrenzungsschraube Stahl 35
50 Haarnadel Stahl 1Cr18Ni9Ti
52 Kupplungsgriff Stahl 45
53 Gabelblock Aluminium
54 Anlaufscheibe Zinklegierung ZQAL10-5-5
55,56 Trenngabel Zinklegierung ZQAL10-5-5
57 Sicherungsring Stahl 1Cr18Ni9Ti
58,60 Scheibe, Hauptzahnrad Zinklegierung ZQAL10-5-5
59.68 Zweite und erste Stufe Schnecke Stahl 40Cr
62,67 Siegel Aluminium
63 Motor -
65 Kupplung Stahl ZG20

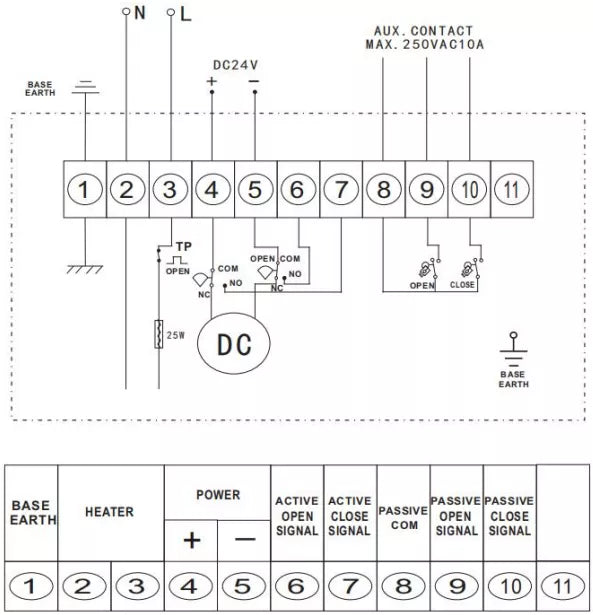

Hauptmerkmale und Schaltplan des explosionsgeschützten elektrischen Stellantriebs Elephant-EX 380V:

Modell Drehmoment, Nm Zykluszeit, Sek. Leistung, W Nennstrom, mA Manuelle Übersteuerung einschalten MAX □, MAX ○, mm Gewicht, kg
Elefant (EX)-010 100 16 25 0.25 10 □ 20, ○ 14 11





Spezifikation
  • Herkunftsland
    China
  • Portöffnung
    Vollständiger Port
  • Konfiguration
    Zweiwege
  • Körpermaterial
    Edelstahl AISI 316
  • Materialball
    Edelstahl AISI 316
  • Materialkugeldichtung
    PTFE
  • Maximal zulässige Temperatur
    200 °C
  • Verbindungstyp
    Kompaktflansch
  • Steuerungstyp
    Elektrischer Antrieb
  • Betriebsumgebung
    Wasser, Luft, Ölprodukte
  • Anwendungen
    Wasserversorgung, Wärmeversorgung
  • Spannung
    24 V
  • Aktuatorzykluszeit
    20er Jahre
  • Ventilrückmeldung
    Ja
  • Explosionsgeschützt
    NEIN
  • Drehmoment
    200 Nm
  • Manuelle Übersteuerung
    Ja
  • Endschalter
    Ja
  • Typ des elektrischen Stellantriebs
    Vierteldrehung
  • Steuersignal
    EIN/AUS
  • Stromverbrauch
    40 W

Bewertungen (0)

Dokumentation
nullElectric quarter-turn actuator ELEPHANT QT-EX-xEM-O2-x-U1 explosion-proof
nullBall valve ELEPHANT BV3232P-FP-Fb-ISO-H DN15-100 16 bar
