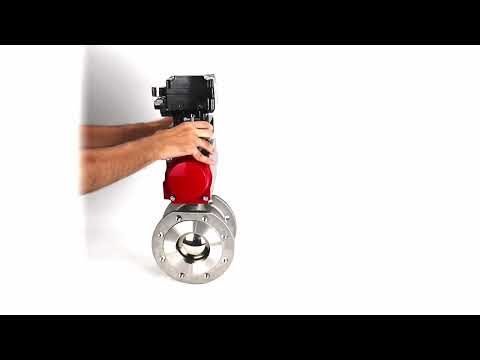

Kugelhahn aus Edelstahl Elephant kchmfp-elephant-sa-yt1000rsn, Gehäusematerial - Edelstahl AISI 316, Kugelmaterial - Edelstahl AISI 316, Dichtung - PTFE, pneumatisch betätigt

Ein Kugelhahn aus Edelstahl ist ein zuverlässiges und vielseitiges Gerät zur Steuerung des Durchflusses von Flüssigkeiten und Gasen in verschiedenen Industriezweigen. Hergestellt aus korrosionsbeständigem Edelstahl, besitzt er eine hohe Festigkeit und kann sowohl hohen Temperaturen als auch Drücken standhalten. Kugelhähne sind einfach zu bedienen, bieten eine sichere Abdichtung und minimieren das Risiko von Leckagen, was sie zu einer idealen Wahl für den Einsatz in der Öl- und Gasindustrie, Wasseraufbereitungsanlagen, der Lebensmittelindustrie und anderen Bereichen macht, in denen ein zuverlässiges und langlebiges Ventil zur Regulierung des Stoffflusses benötigt wird.

Das Kugelventil wird als Absperrventil in Heizungs-, Wasserversorgungs-, Dampf-, Brennstoff- und pneumatischen Systemen mit Druckluft und neutralen Gasen verwendet. Die Installation von Ventilen dieser Serie ist in Systemen möglich, die flüssige und gasförmige Medien (Wasser, Öl, Öle, Dampf, Luft, Alkohole, Glykol usw.) transportieren, die gegenüber den Materialien des Ventils nicht aggressiv sind. Die Verwendung von Kugelventilen als Regelventile ist nicht erlaubt.
Pneumatischer Antrieb Elephant Drehantrieb ist für die Automatisierung des Steuerungsprozesses von Industrieventilen konzipiert. Er hat einen Einstellbereich von 5°, wenn der Ventilstamm um 90° gedreht wird. Alle internen und externen Teile des pneumatischen Antriebs sind korrosionsbeständig beschichtet. Das Gehäuse des pneumatischen Antriebs ist mit einem pneumatischen Verteiler ausgestattet und ist so ausgelegt, dass es die Richtung ändert, den Druckluftstrom im pneumatischen System startet und stoppt, abhängig von der externen Steuerungsaktion.
Der elektro-pneumatische Drehpositionssteller wird zur Steuerung pneumatischer Drehaktuatoren mittels eines elektrischen Reglers oder Steuersystems mit einem analogen Gleichstrom-Ausgangssignal im Bereich von 4 bis 20 mA verwendet.

Kugelhähne Elephant BV3232P-FP-Fb-ISO-H DN15-100 Ru16, voll durchgangsgebohrt, Zwischenflansch, Edelstahl SS316, Dichtung - PTFE, mit pneumatischem Antrieb PA-SA mit Rückstellfedern und mit elektropneumatischem Drehpositionssteller YT-1000RSN ohne Rückmeldung - Detaillierte Skizze

Gesamt- und Einbaumaße von Kugelhähnen Elephant BV3232P-FP-Fb-ISO-H PA-SA YT-1000RSN ohne Rückmeldung:

Kugelhähne Elephant BV3232P-FP-Fb-ISO-H DN15-100 Ru16, voll durchgangsgebohrt, Zwischenflansch, Edelstahl SS316, Dichtung - PTFE, mit pneumatischem Antrieb PA-SA mit Rückstellfedern und mit elektropneumatischem Drehpositionsgeber YT-1000RSN ohne Rückmeldung - Materialskizze

Materialien der Teile von Kugelhähnen Elephant BV3232P-FP-Fb-ISO-H PA-SA YT-1000RSN ohne Rückmeldung:

Pneumatischer Antrieb Elephant

Parameter des pneumatischen Antriebs Elephant:

• Pneumatischer Antriebstyp - mit Rückholfedern
• Arbeitsdruck des pneumatischen Antriebs - 6,0 bar
• Antriebsdrehwinkel - 90°
• Verstellbereich des Antriebs - 5°
• Herkunftsland - China
• Betriebsumgebung - Innen- und Außenbereich
• Positionsanzeige - offen/geschlossen
• Beschichtung - Alle internen und externen Teile sind mit einer Korrosionsschutzbeschichtung versehen

Elektropneumatischer Drehpositionssteller Elephant YT-1000

Parameter der elektropneumatischen Drehpositionsgeber Elephant YT-1000
