Elephant  |  SKU: D160-38046

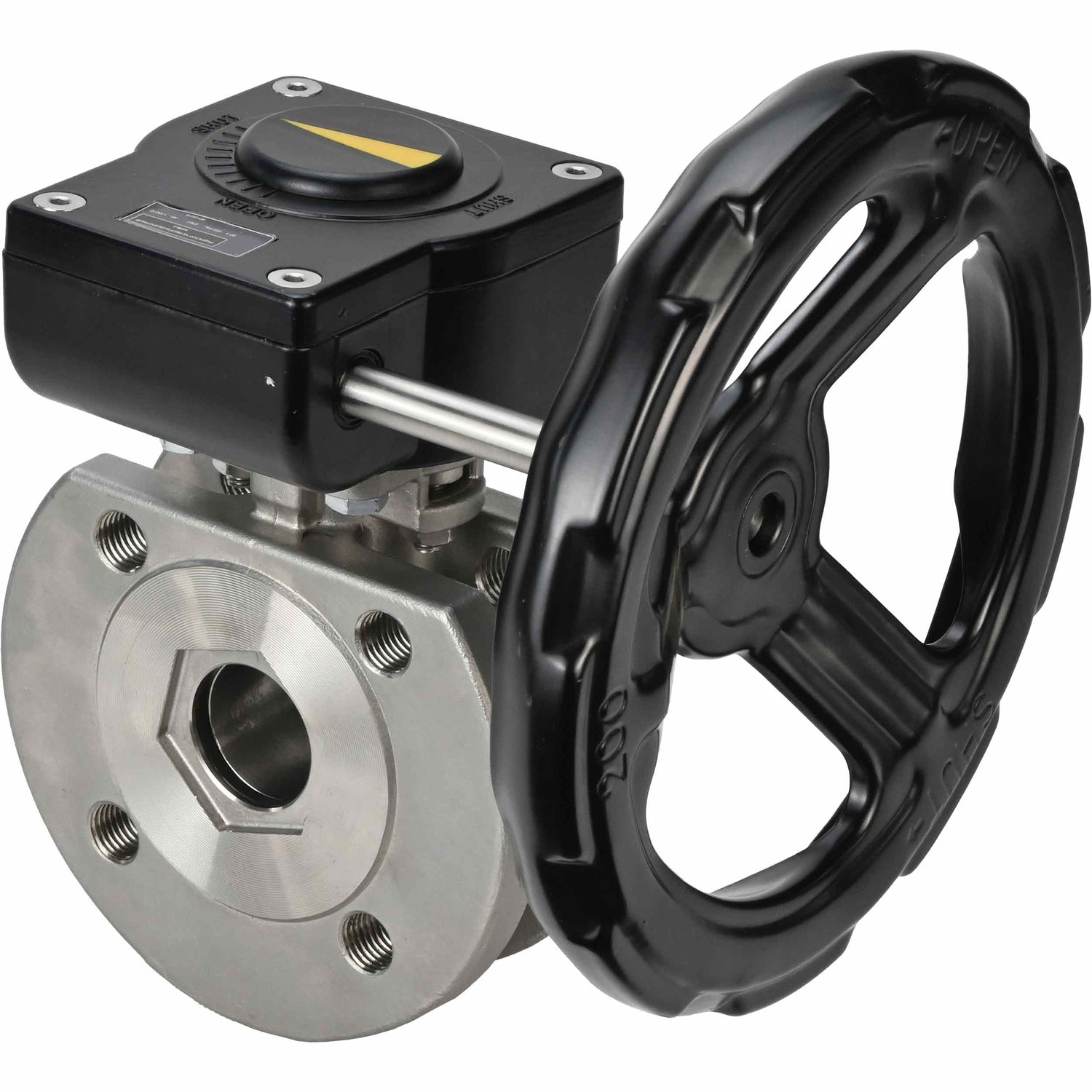

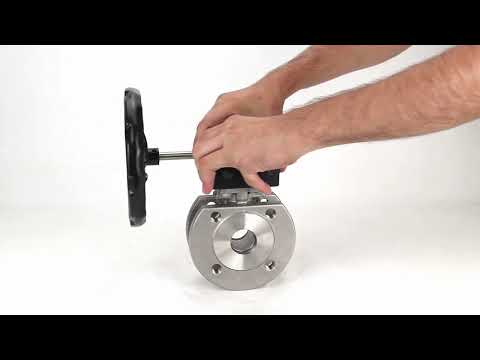

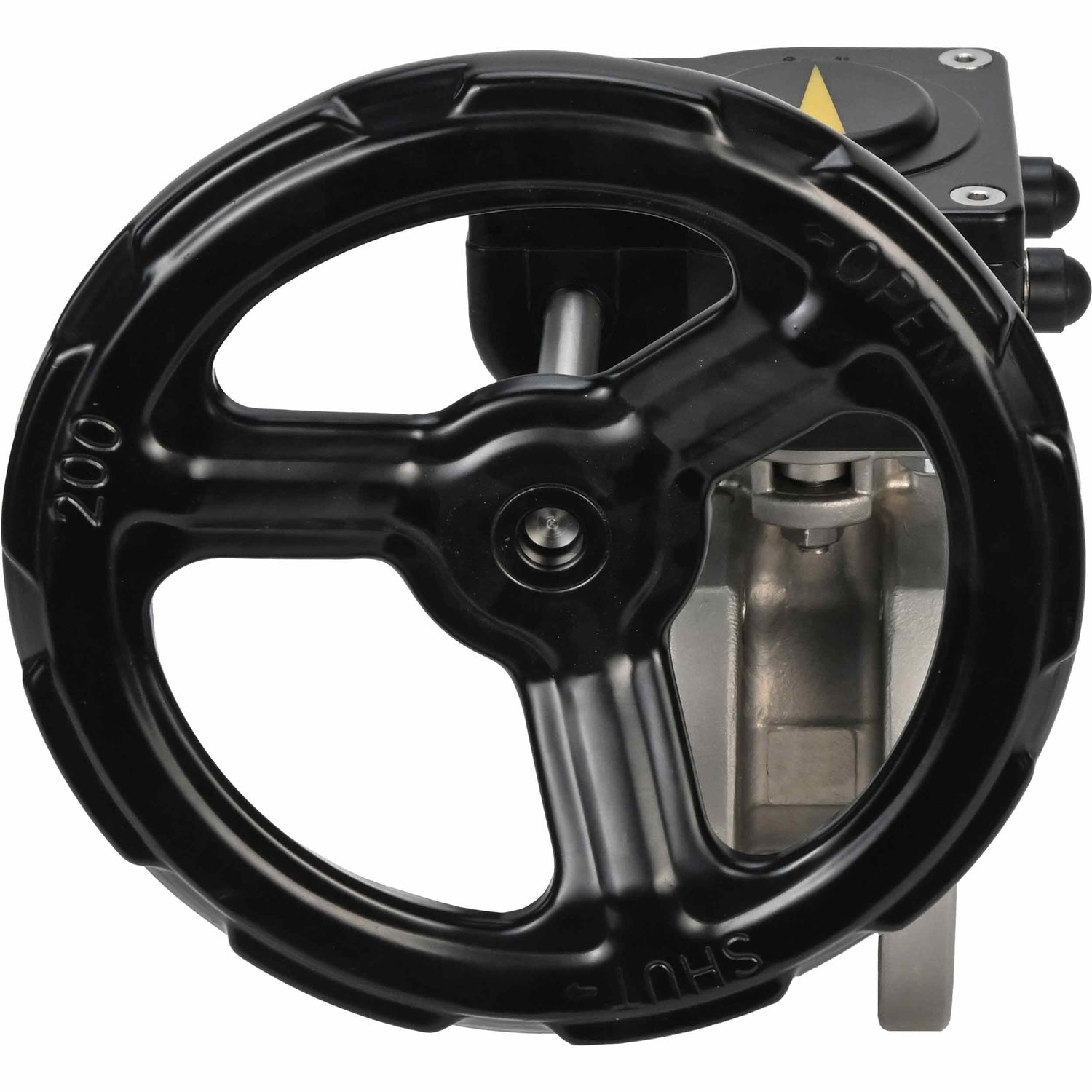

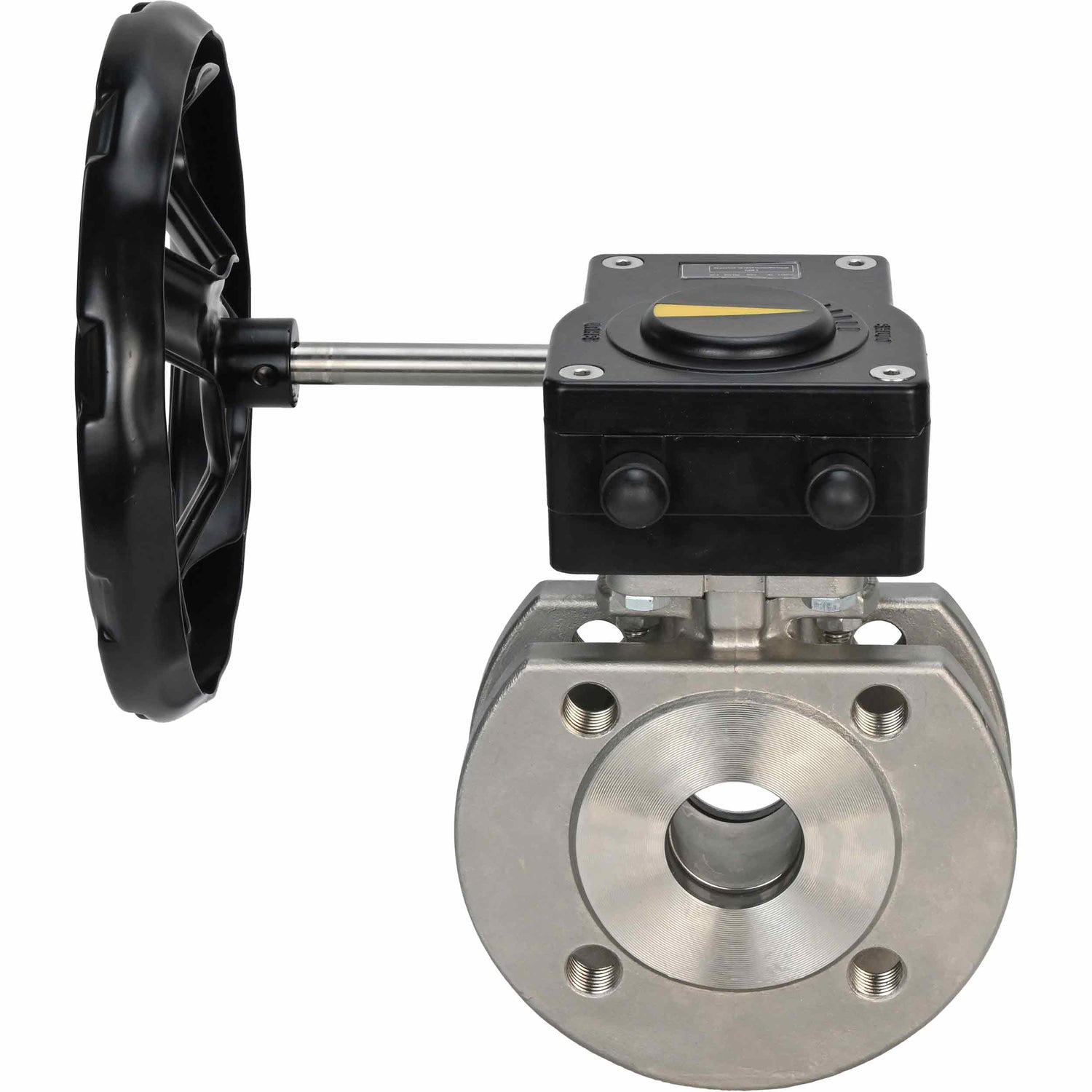

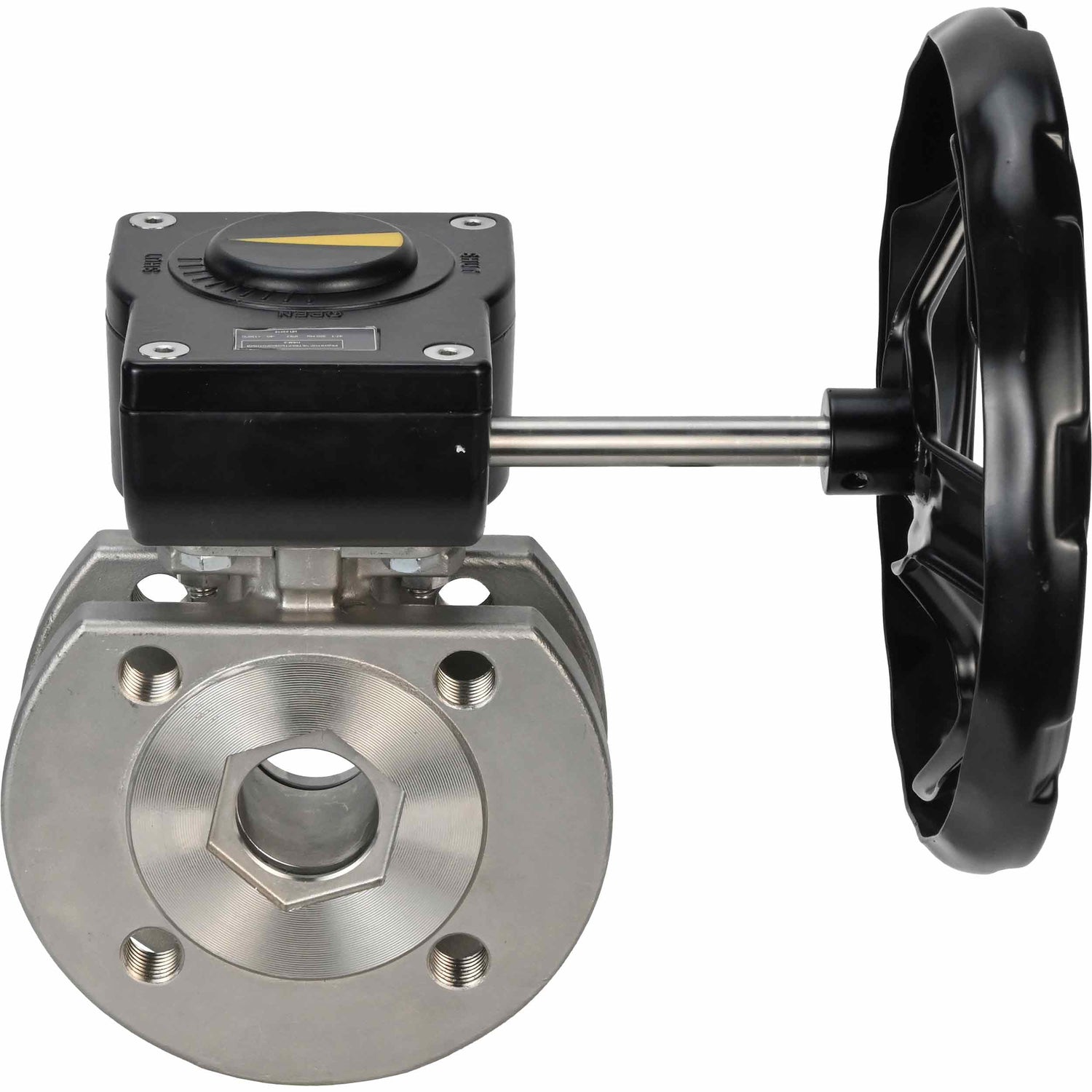

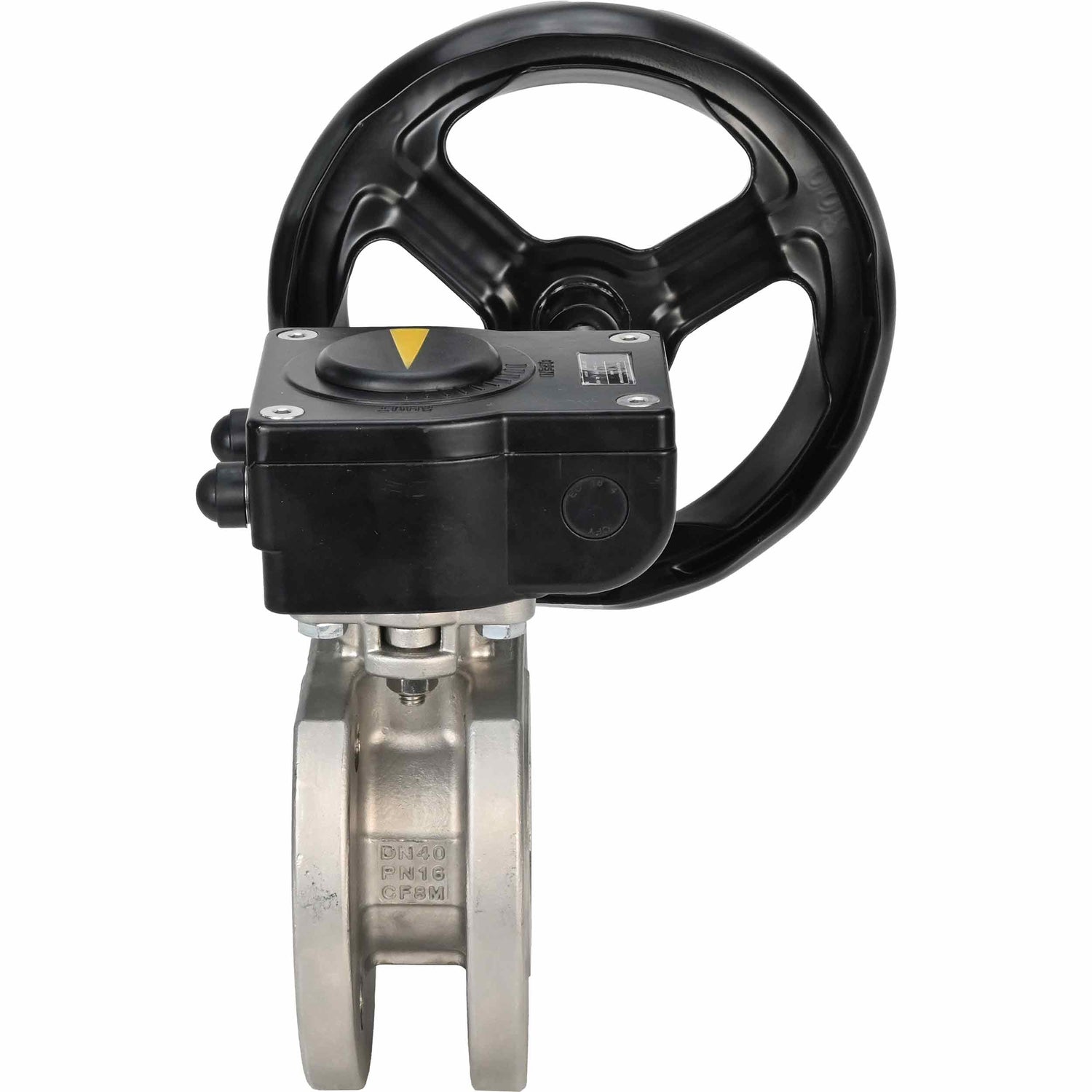

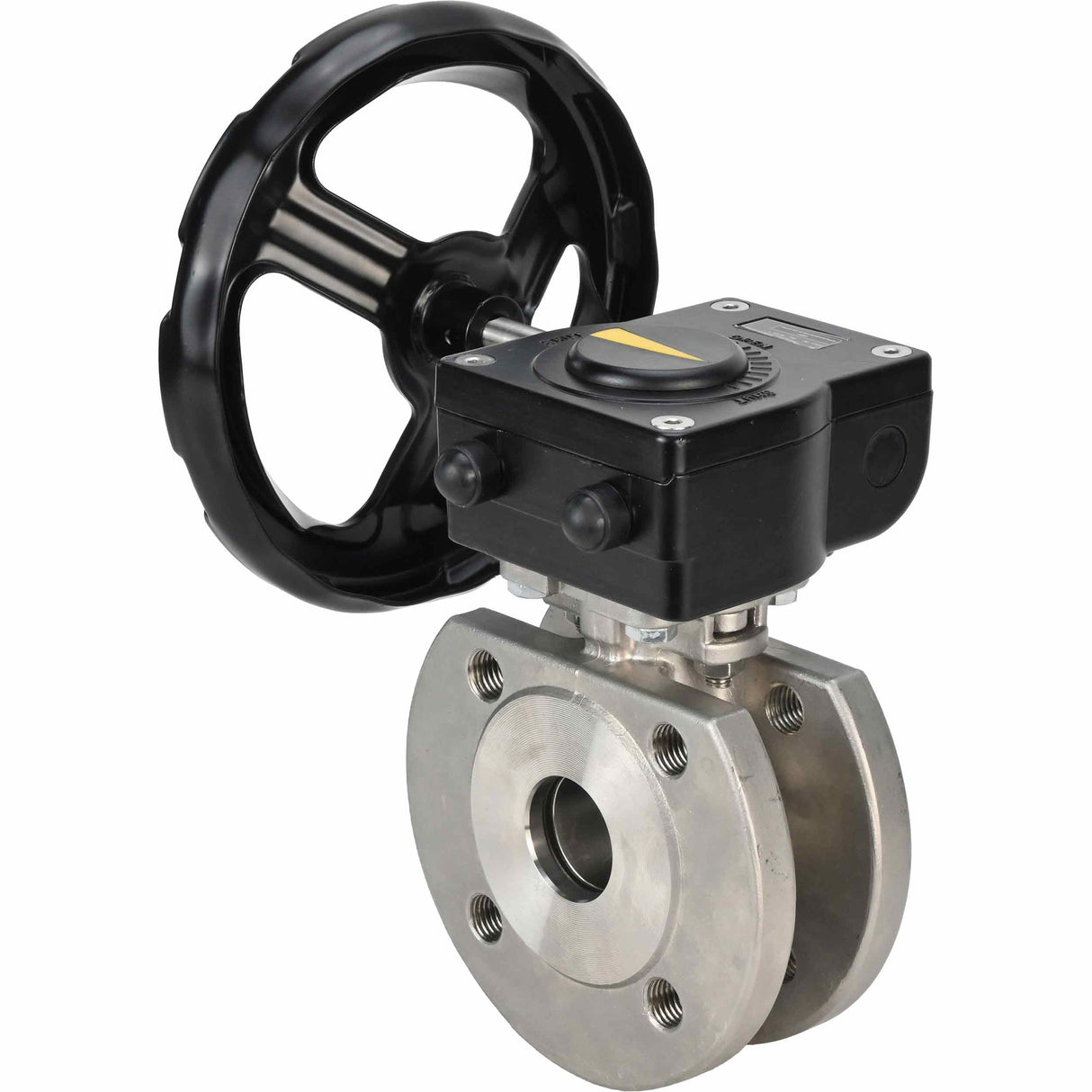

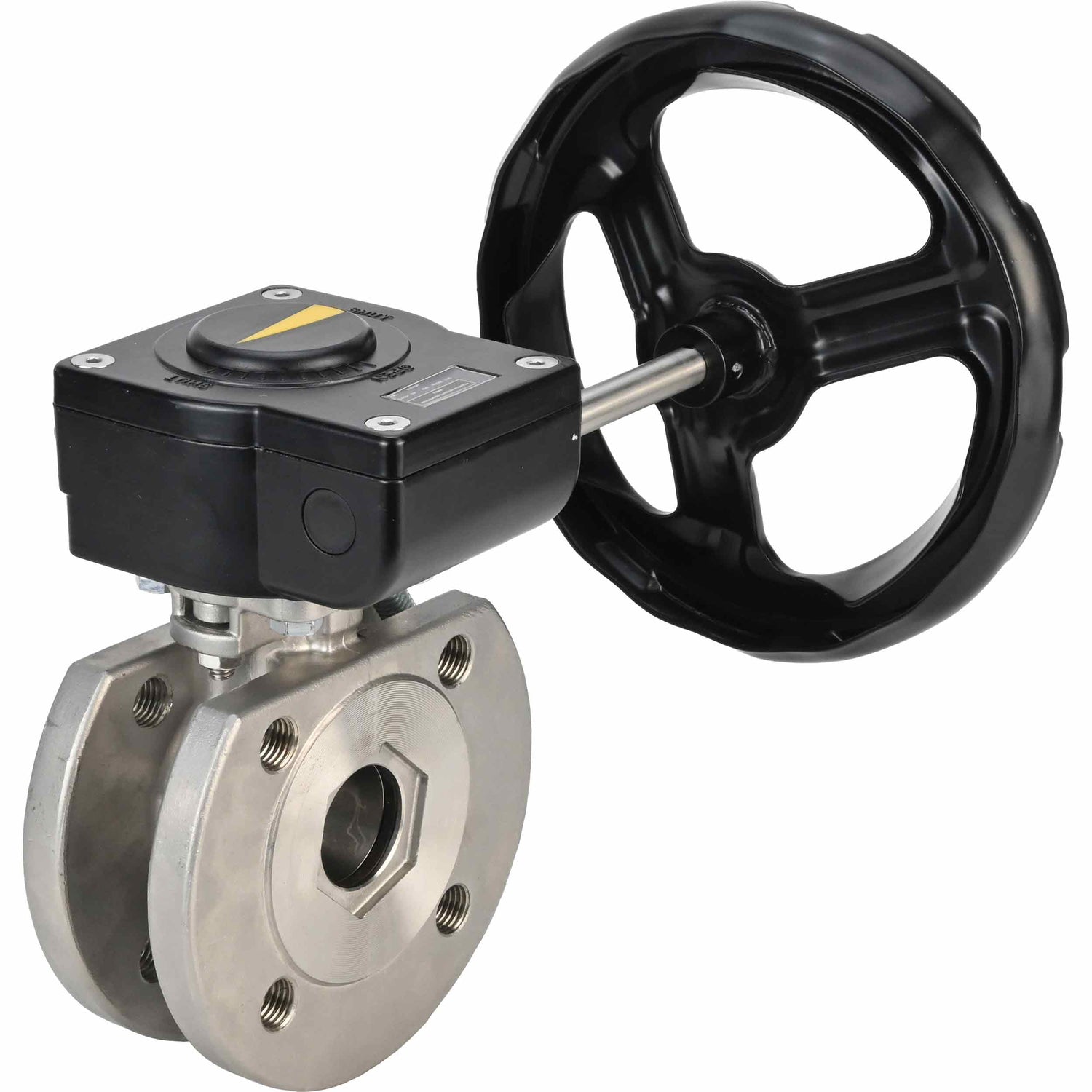

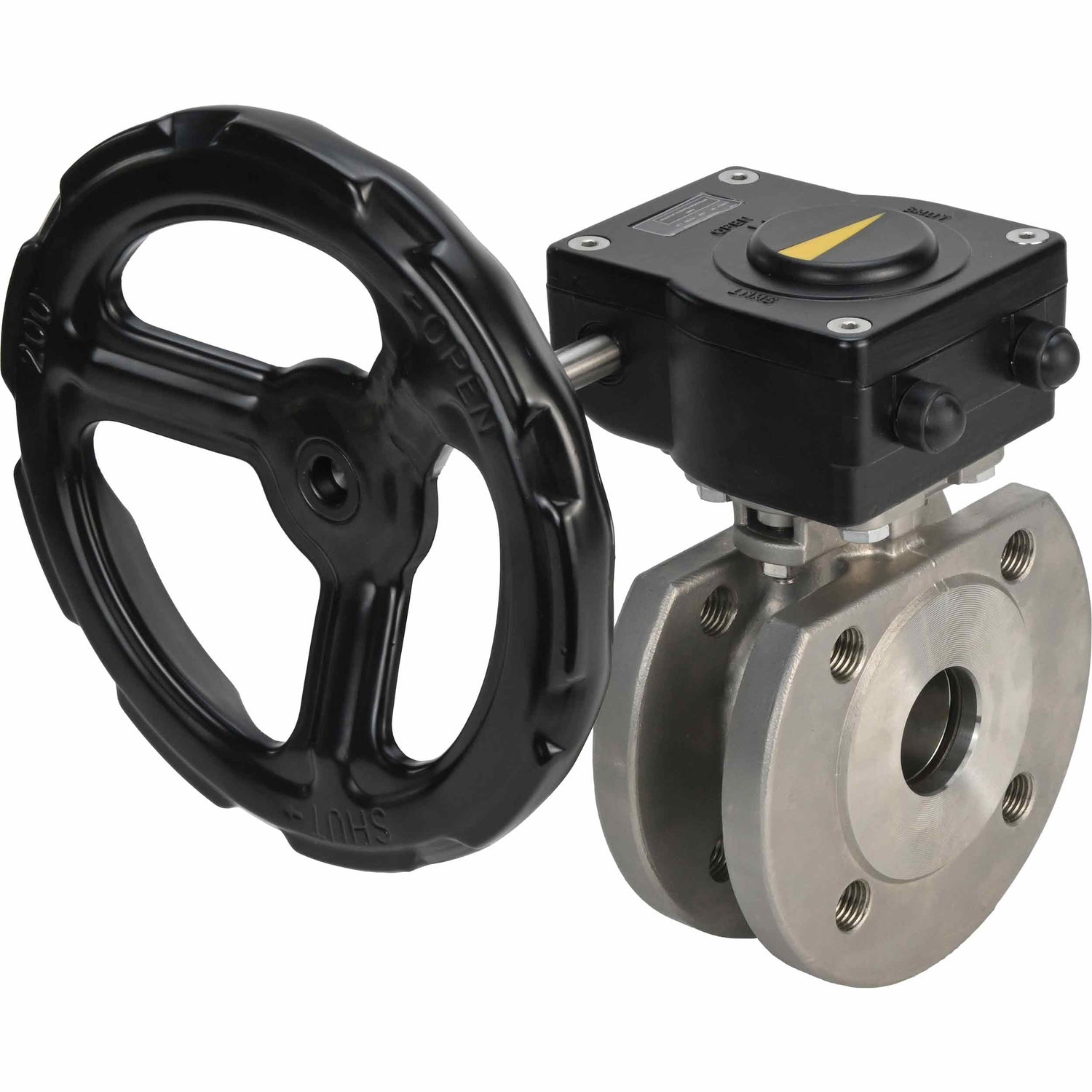

Kugelhahn aus Edelstahl Elephant kchmfp_ham, Gehäusematerial - Edelstahl AISI 316, Kugelmaterial - Edelstahl AISI 316, Dichtung - PTFE, handbetätigt

€163,49
inkl. MwSt. Versand wird beim Checkout berechnet.

Lieferung und Versand

Die Lieferkosten werden während des Bestellvorgangs festgelegt und variieren je nach mehreren Faktoren, einschließlich Produkttyp, Lieferzeit, Dienstleister und Zielland.

Wenn Sie Fragen zu unseren Produkten, Lieferoptionen oder anderen Themen haben, zögern Sie nicht, uns zu kontaktieren.

Beschreibung

Ein Kugelhahn aus Edelstahl ist ein zuverlässiges und vielseitiges Gerät zur Steuerung des Durchflusses von Flüssigkeiten und Gasen in verschiedenen Industriezweigen. Hergestellt aus korrosionsbeständigem Edelstahl, besitzt er eine hohe Festigkeit und kann sowohl hohen Temperaturen als auch Drücken standhalten. Kugelhähne sind einfach zu bedienen, bieten eine sichere Abdichtung und minimieren das Risiko von Leckagen, was sie zu einer idealen Wahl für den Einsatz in der Öl- und Gasindustrie, Wasseraufbereitungsanlagen, der Lebensmittelindustrie und anderen Bereichen macht, in denen ein zuverlässiges und langlebiges Ventil zur Regulierung des Stoffflusses benötigt wird.





Skizze des Kugelhahns Elephant BV3232P-FP-Fb-ISO-H HAM RQN-Z





Materialangabe Kugelhahn Elephant BV3232P-FP-Fb-ISO-H HAM RQN-Z:

Artikelnr. Details Material
1 schrauben Stahl 304
3 Waschmaschine Stahl 304
4 Sicherungsring Stahl 304
5 Anlaufscheibe Stahl 304
6 Öldichtungsscheibe Stahl 304
7 Siegel PTFE
8 Druckdichtung PTFE
9 Aktie Stahl 316
10 Ballkappe Stahl 316
11 Ball Stahl 316
12 Kugeldichtung PTFE
13 Unterlage PTFE
14 Rahmen Stahl 316





Gesamt- und Einbaudimensionen des Kugelhahns Elephant BV3232P-FP-Fb-ISO-H HAM RQN-Z RU16

D.N. N-ØM D D1 D2 T F L W H
mm
15 4-Ø12 95 65 47 - 2 34 120 65
20 4-Ø12 105 75 58 - 2 38 120 71
25 4-Ø12 115 85 68 10 2 42 140 76
32 4-Ø16 135 100 78 18 3 54 170 98
40 4-Ø16 145 110 88 18 3 62 200 105
50 4-Ø16 160 125 102 18 3 72 240 128
65 8-Ø16 180 145 122 20 3 110 280 146
80 8-Ø16 195 160 133 22 3 113 320 170
100 8-Ø16 215 180 158 24 3 140 400 185





Haupttechnische Daten und Merkmale der HAM RQNx-xZ-x Getriebe:

Umgebungstemperatur, ⁰C -30 bis +120
Gehäuseschutzklasse IP67
Anwendung für verschiedene Branchen, in denen die Steuerung des Flüssigkeitsflusses erforderlich ist
Montage horizontal/vertikal
Hubeinstellung 0 - 90° (einstellbar ±5°)
Anschlussstandard ISO 5211

HAM-Getriebe





Grundmaterialien der HAM-Getriebekomponenten:

Nr. Name Material
1 Bolzen Edelstahl 304
2 Index ABS-Kunststoff
3 Abdeckung Aluminiumlegierung
4 Dichtungsring NBR70
5 Stift schwarzer Stahl
6 Schneckengetriebe Sphäroguss
7 Siegel NBR70
8 Gehäuse Aluminiumlegierung
9 Einstellschraube schwarzer Stahl
10 Dichtung Edelstahl 304
11 Einstellmutter Edelstahl 304
12 Mutternabdeckung NBR70
13 Lager Pulverstahl
14 Schneckenwelle Stahl 45
15 Siegel NBR70
16 Antriebswelle Edelstahl 304
17 Handrad polyesterbeschichteter Kohlenstoffstahl
18 Stift schwarzer Stahl

HAM sketch RQNx-xZ-x





Gesamt- und Montageabmessungen der HAM RQNx-xZ-x Getriebe:

Modell SCHINKEN
RQN1-180Z-T40		 SCHINKEN
RQN2-300Z- T37		 SCHINKEN
RQN3-540Z- T36		 SCHINKEN
RQN4-675Z- T36		 SCHINKEN
RQN5-1500Z- T50
D, mm 80 100 120 142 175
D1, mm 70 90 102 125 140
D2, mm 50 70 70 102 102
n-M1 4-M6x10 4-M8x12 4-M8x10 4-M8x10 4-M8x10
n-M2 4-M8x12 4-M10x12 4-M10x15 4-M12x18 4-M16x24
S, mm 17x17 17x17 22x22 24x24 27x27
L, mm 115 130 150 180 220
L1, mm 50 58 65 80 95
L2, mm 42 50 60 60 78
Hmm 48 58 58 74 84
H1, mm 19 18 18 21 51
d1, mm 20 20 20 20 25
L3, mm 160 160 215 225 325
B, mm 140 200 250 300 400

HAM sketch RQNx-xZ-x





Technische Daten der HAM RQNx-xZ-x Getriebe:

Modell SCHINKEN
RQN1-180Z-T40		 SCHINKEN
RQN2-300Z- T37		 SCHINKEN
RQN3-540Z- T36		 SCHINKEN
RQN4-675Z- T36		 SCHINKEN
RQN5-1500Z- T50
Übersetzungsverhältnis 40:1 37:1 36:1 36:1 50:1
Drehmoment, Nm 180 300 540 675 1500
ISO-Flanschtyp F05/F07 F07/F09 F07/F10 F10/F12 F10/F14
Gewicht, kg 1.2 2

Spezifikation
  • Herkunftsland
    China
  • Portöffnung
    Vollständiger Port
  • Konfiguration
    Zweiwege
  • Körpermaterial
    Edelstahl AISI 316
  • Materialball
    Edelstahl AISI 316
  • Materialkugeldichtung
    PTFE
  • Maximal zulässige Temperatur
    200 °C
  • Verbindungstyp
    Kompaktflansch
  • Steuerungstyp
    Gang
  • Betriebsumgebung
    Wasser, Luft, Ölprodukte
  • Anwendungen
    Wasserversorgung, Wärmeversorgung
  • Ventilrückmeldung
    NEIN
  • Explosionsgeschützt
    NEIN
  • Drehmoment
    540 Nm

Bewertungen (0)

Dokumentation
nullBall valve ELEPHANT BV3232P-FP-Fb-ISO-H DN15-100 16 bar
nullQuarter turn gearbox ELEPHANT HAM RQNx-xZ-x

Zahlung & Sicherheit

Zahlungsmethoden

    Ihre Zahlungsinformationen werden sicher verarbeitet. Wir speichern keine Kreditkartendaten und haben keinen Zugriff auf Ihre Kreditkarteninformationen.ShareRewrite

    Verfügbare Varianten

    SKUAnschlussgrößeDruckPreis VerfügbarkeitAnzahl In den Warenkorb
    D160-38048DN1516 bar €195,21 Ausverkauft
    D160-38047DN2016 bar €201,13 Ausverkauft
    D160-38046DN2516 bar €163,49 2 Auf Lager
    D160-38045DN3216 bar €238,39 2 Auf Lager
    D160-38044DN4016 bar €274,32 2 Auf Lager
    D160-38043DN5016 bar €332,89 2 Auf Lager
    D160-38042DN6516 bar €409,02 2 Auf Lager
    D160-38041DN8016 bar €528,57 2 Auf Lager
    D160-38040DN10016 bar €736,71 2 Auf Lager
