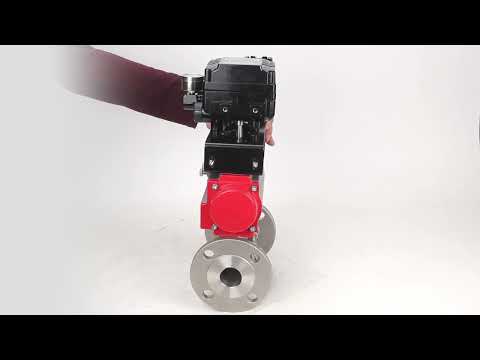

Robinet à boisseau sphérique en acier inoxydable Elephant ksfpt-304-180-da-yt1000rsi, matériau du corps - acier inoxydable AISI 304, matériau de la bille - acier inoxydable AISI 304, joint - PTFE, actionné par actionneur pneumatique
Robinet à boisseau sphérique en acier inoxydable Elephant ksfpt-304-180-da-yt1000rsi, matériau du corps - acier inoxydable AISI 304, matériau de la bille - acier inoxydable AISI 304, joint - PTFE, actionné par actionneur pneumatique - DN15 / 40 bar ist auf Lager und wird versandt, sobald es wieder verfügbar ist
Verfügbarkeit für Abholungen konnte nicht geladen werden
Lieferung und Versand
Lieferung und Versand
Die Lieferkosten werden während des Bestellvorgangs festgelegt und variieren je nach mehreren Faktoren, einschließlich Produkttyp, Lieferzeit, Dienstleister und Zielland.
Beschreibung
Beschreibung
Un robinet à boisseau sphérique en acier inoxydable est un dispositif fiable et polyvalent pour contrôler le débit de liquides et de gaz dans divers secteurs industriels. Fabriqué en acier inoxydable résistant à la corrosion, il possède une grande résistance et peut supporter à la fois des températures et des pressions élevées. Les robinets à boisseau sphérique sont faciles à utiliser, offrent une étanchéité sûre et minimisent le risque de fuites, ce qui en fait un choix idéal pour une utilisation dans l'industrie pétrolière et gazière, les usines de traitement des eaux, l'industrie alimentaire et d'autres domaines où une vanne fiable et durable est nécessaire pour réguler le débit de substances.
Données techniques du robinet à boisseau sphérique Elephant BV3131P(3pc)-FP-FF-ISO-H PA-DA YT-1000RSN avec retour d'information :
| Diamètre nominal, mm | 15-100 |
| Pression de service PN, bar | DN15-50 – 40 DN65-80 – 25 DN100 – 16 |
| Température de l'environnement de travail t, ⁰C | de -20 à +180 |
| Environnement de travail | Eau, vapeur, produits pétroliers et autres fluides liquides ou gazeux neutres pour les matériaux du robinet |
| Raccordement au pipeline | à bride |
| Type de section d'écoulement | alésage intégral |
| Classe d'étanchéité | "A" selon GOST 9544-2015 |
| Type de contrôle | Actionneur pneumatique à double effet Elephant-DA |
Détail de la vanne à boisseau sphérique Elephant BV3131P(3pc)-FP-F-ISO-H PA-DA YT-1000RSN vanne à boisseau sphérique avec rétroaction
Spécification du matériau du robinet à boisseau sphérique Elephant BV3131P(3pc)-FP-FF-ISO-H PA-DA YT-1000RSN avec commentaires :
| N° | Nom | Matériel | Quantité |
| 1 | Cadre | SS304/SS316 | 1 |
| 2 | Robinet à boisseau sphérique | SS304/SS316 | 1 |
| 3 | Boulon | SS201/SS304 | 4-6 |
| 4 | vis | SS201/SS304 | 6-12 |
| 5 | Scellage | PTFE | 1 |
| 6 | Action | SS304/SS316 | 1 |
| 7 | Joint | SS201/SS304 | 1 |
| 8 | Couvercle | WCB/CF8/CF8M | 2 |
| 9 | Anneaux de selle | PTFE | 2 |
| 10 | Rondelle de butée | PTFE | 1 |
| 11 | vis | SS201/SS304 | 1 |
| 12 | Levier | SS201/SS304 | 1 |
| 13 | Coque de poignée | PVC | 1 |
| 14 | Bouchon | SS201/SS304 | 1 |
Croquis de la vanne à boisseau sphérique Elephant BV3131P(3pc)-FP-FF-ISO-H PA-DA YT-1000RSN vanne à boisseau sphérique avec clapet anti-retour
Dimensions hors tout et d'installation du robinet à boisseau sphérique Elephant BV3131P(3pc)-FP-F-ISO-H PA-DA YT-1000RSN sans retour :
| Diamètre intérieur, mm | d, mm | D, mm | L1, mm | L±1,5, mm | Hmm | Poids, kg |
| 15 | 15 | 95 | 153 | 130 | 98 | 5,98 |
| 20 | 20 | 105 | 153 | 150 | 98 | 6.845 |
| 25 | 25 | 115 | 153 | 160 | 98 | 7.675 |
| 32 | 32 | 140 | 153 | 180 | 98 | 9.115 |
| 40 | 38 | 150 | 174 | 200 | 115 | 11.105 |
| 50 | 50 | 165 | 216 | 230 | 135 | 14h35 |
| 65 | 64 | 184 | 279 | 290 | 160 | 21.855 |
| 80 | 79 | 200 | 279 | 310 | 160 | 26.845 |
| 100 | 99 | 220 | 308 | 350 | 193 | 39.955 |
Actionneur pneumatique Elephant
Paramètres de l'entraînement pneumatique Elephant :
- Type d'actionneur pneumatique - double effet
- Pression de travail de l'entraînement pneumatique - 6,0 bar
- Angle de rotation de l'entraînement - 90°
- Plage de réglage de l'entraînement - 5°
- Pays d'origine - Chine
- Environnement d'exploitation - intérieur et extérieur
- Indicateur de position - ouvert/fermé
- Revêtement - Toutes les pièces internes et externes ont un revêtement anti-corrosion
Positionneur rotatif électropneumatique YT-1000RS
Paramètres de base des positionneurs rotatifs électropneumatiques :
| Type d'action | Unilatéral/bilatéral |
| Pression d'entrée | de 1,7 à 7 bars |
| Consommation d'air comprimé | 3 l/min |
| Température de fonctionnement | de -20°C à 70°C |
| Protection contre les explosions | Non |
| Classe d'étanchéité | IP66 |
| Cadre | Moulage d'aluminium |
