Elephant  |  SKU: D160-38141

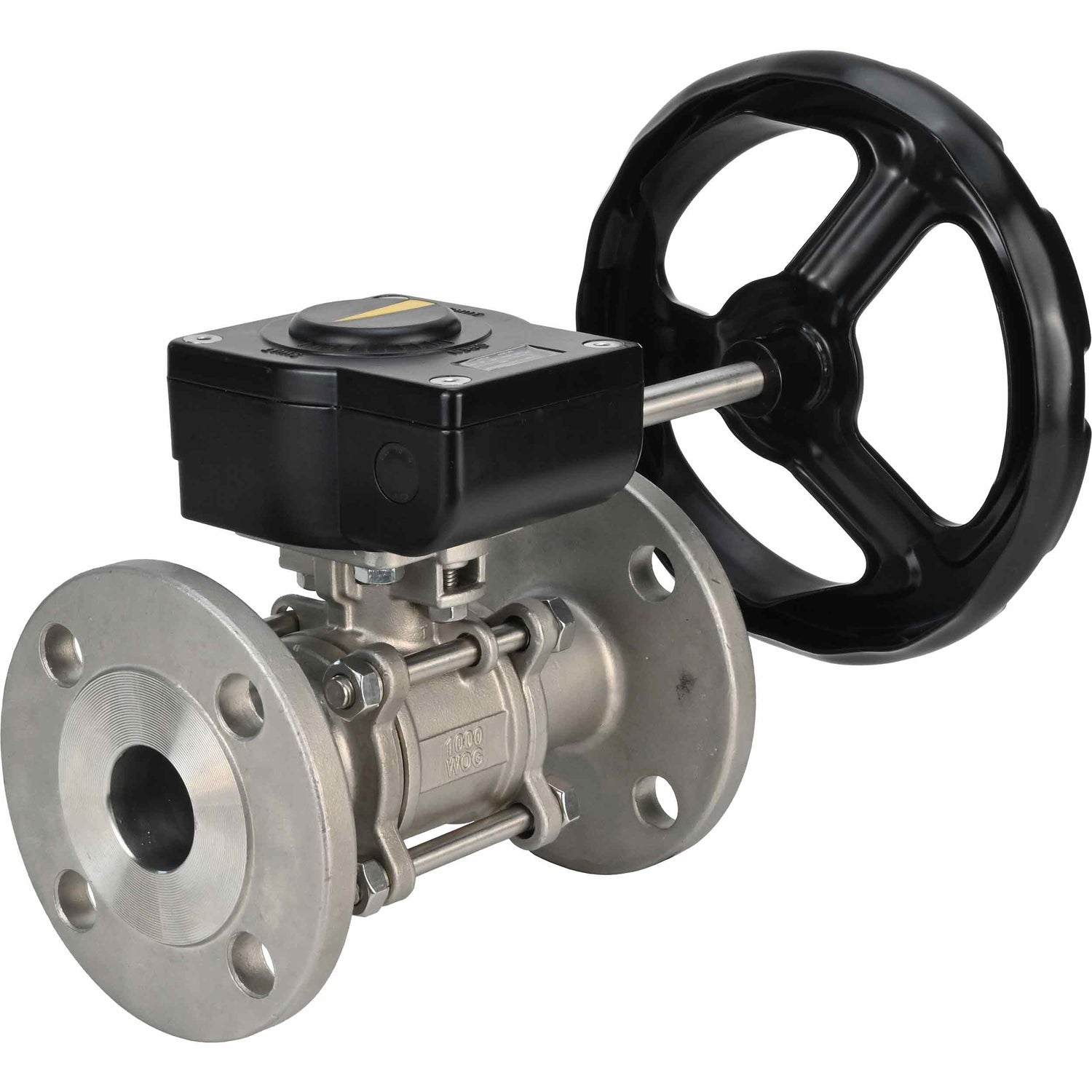

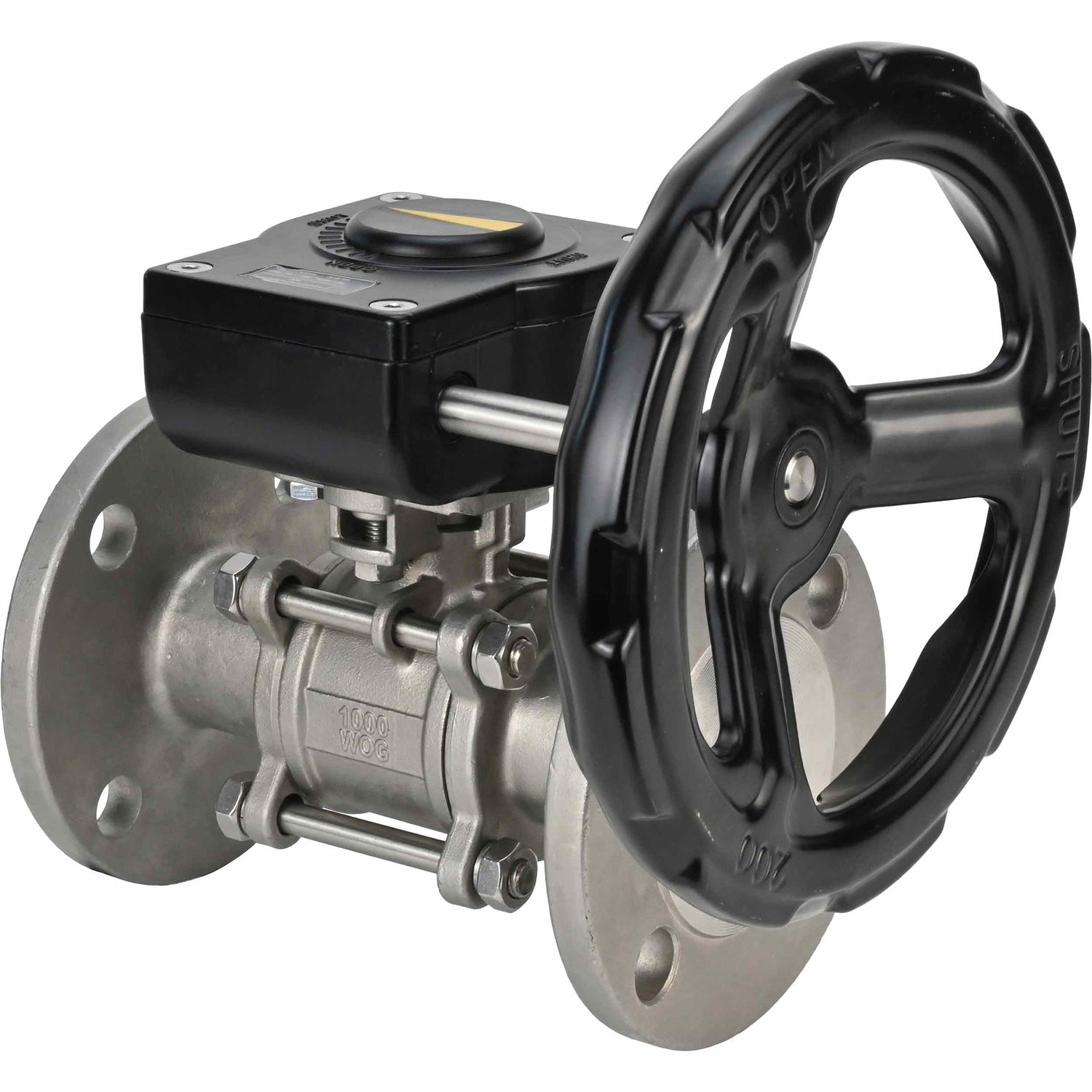

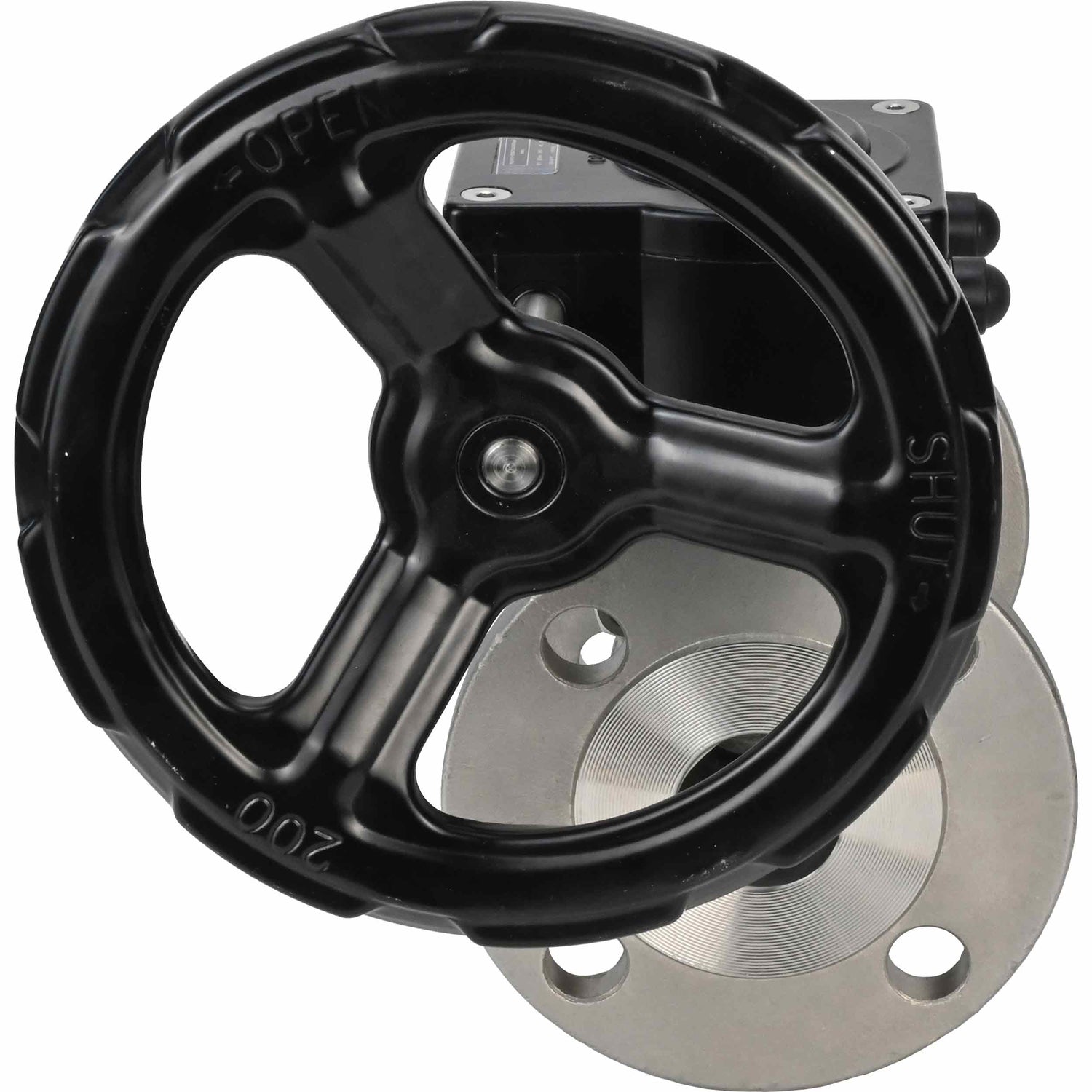

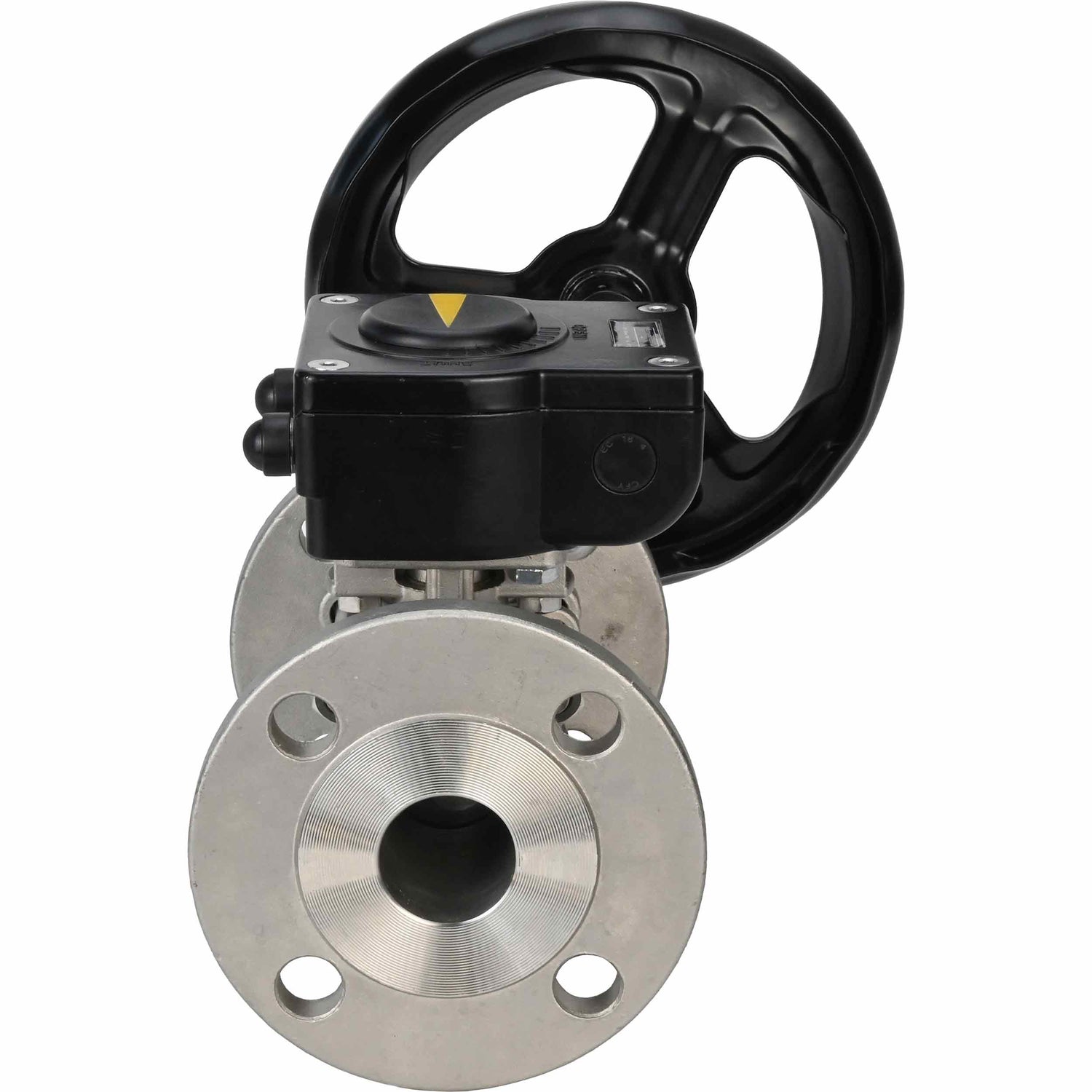

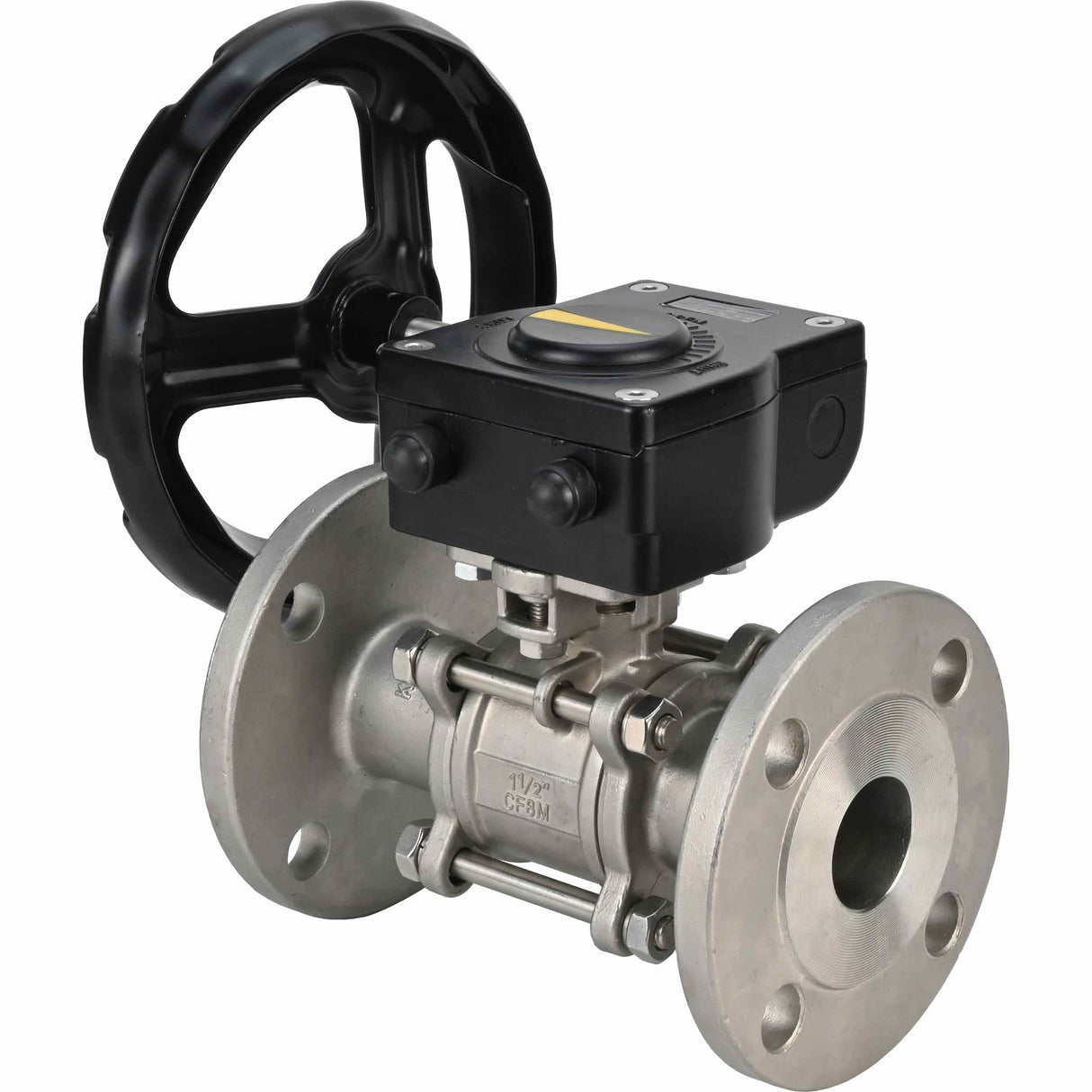

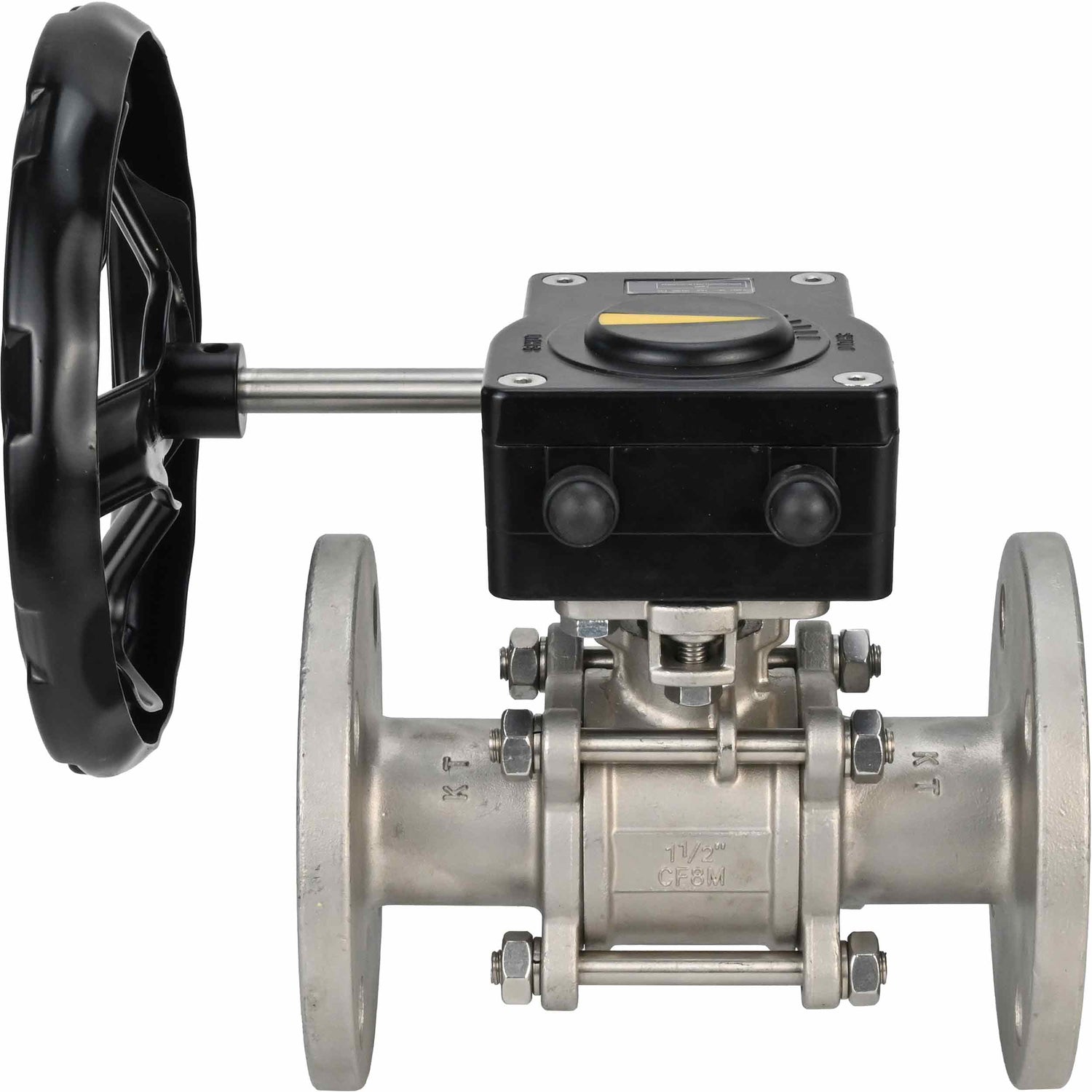

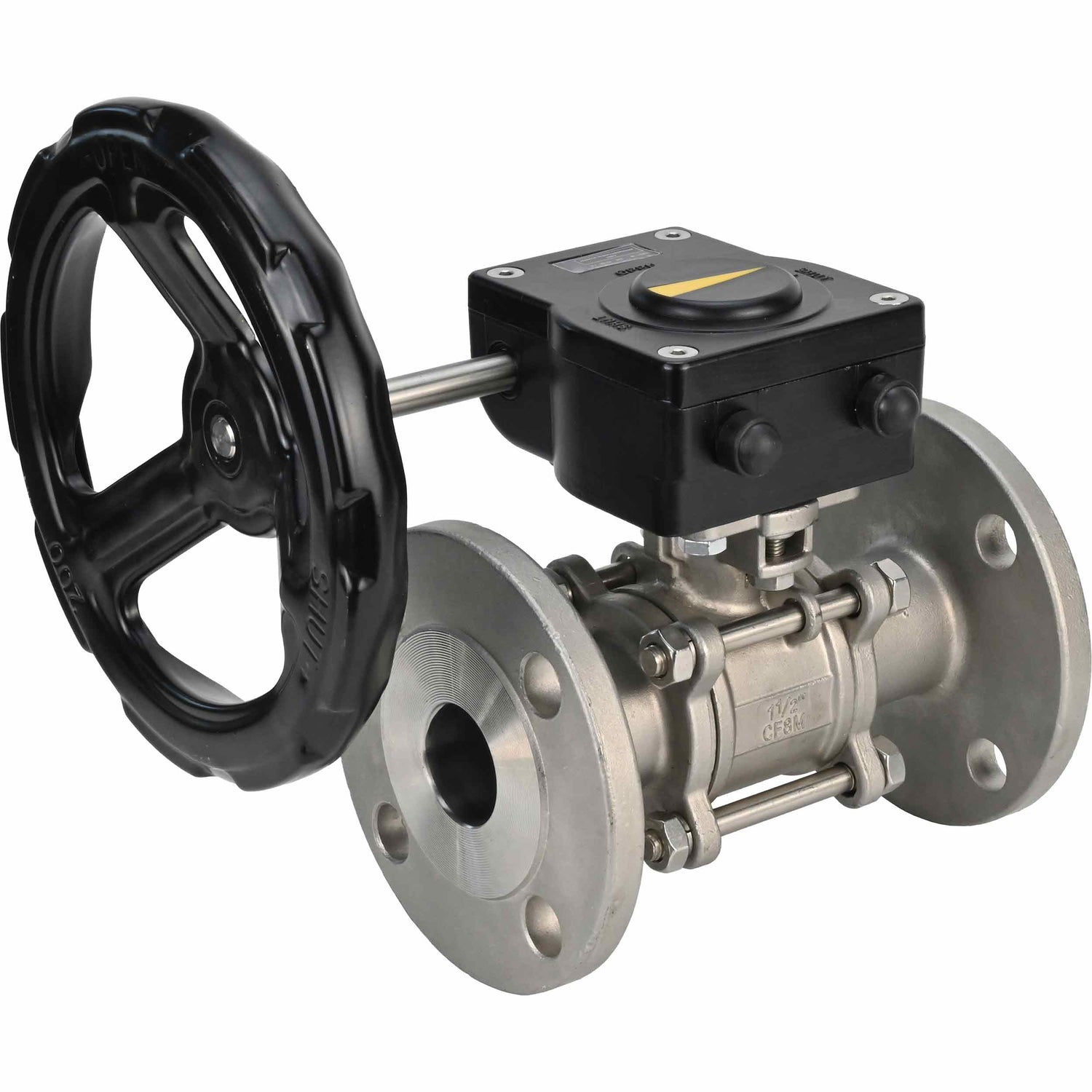

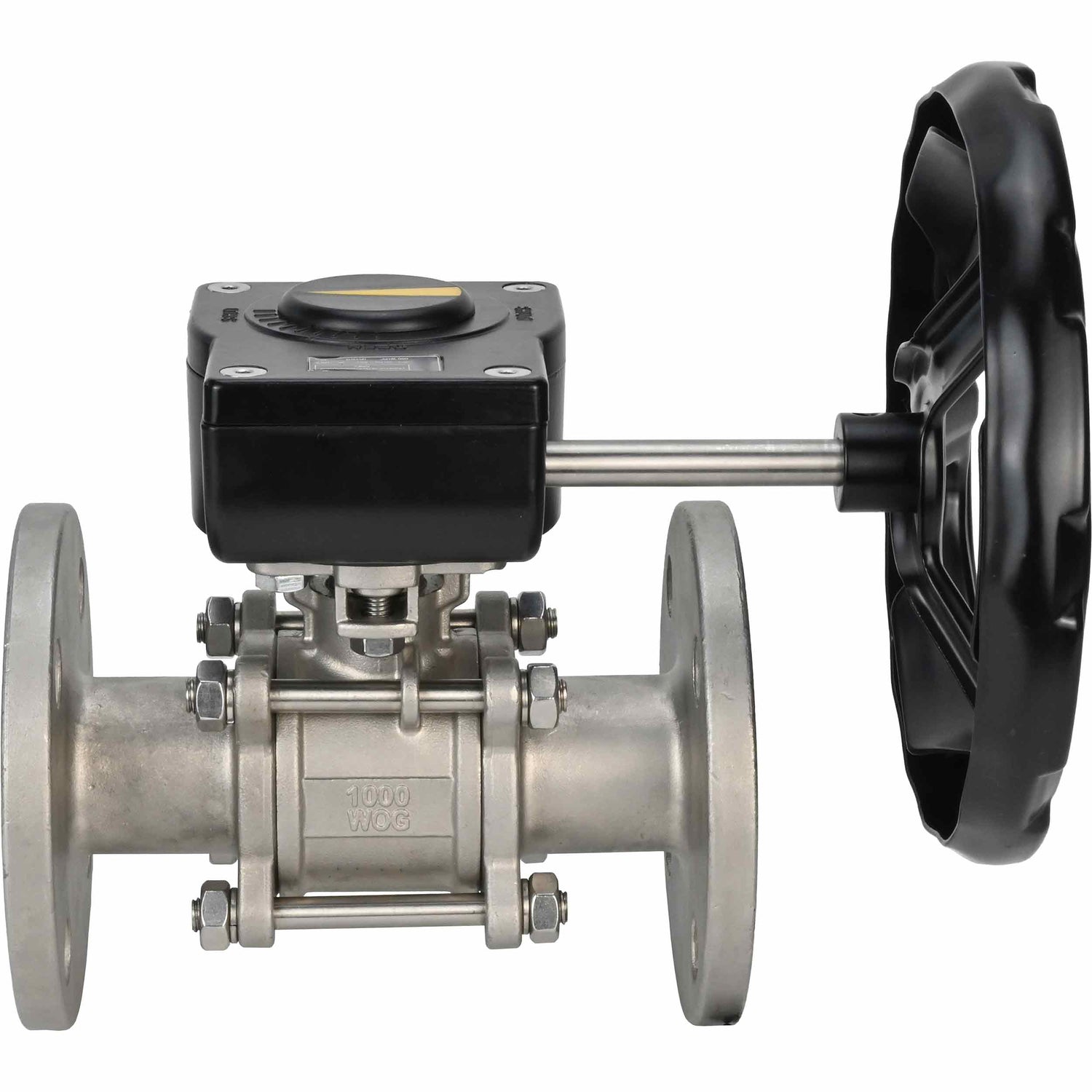

Kugelhahn aus Edelstahl Elephant ksfpt-304-180-ham, Gehäusematerial - Edelstahl AISI 304, Kugelmaterial - Edelstahl AISI 304, Dichtung - PTFE, handbetätigt

€161,80
inkl. MwSt. Versand wird beim Checkout berechnet.

Kugelhahn aus Edelstahl Elephant ksfpt-304-180-ham, Gehäusematerial - Edelstahl AISI 304, Kugelmaterial - Edelstahl AISI 304, Dichtung - PTFE, handbetätigt - DN15 / 40 bar ist auf Lager und wird versandt, sobald es wieder verfügbar ist

Lieferung und Versand

Die Lieferkosten werden während des Bestellvorgangs festgelegt und variieren je nach mehreren Faktoren, einschließlich Produkttyp, Lieferzeit, Dienstleister und Zielland.

Wenn Sie Fragen zu unseren Produkten, Lieferoptionen oder anderen Themen haben, zögern Sie nicht, uns zu kontaktieren.

Beschreibung

Ein Kugelhahn aus Edelstahl ist ein zuverlässiges und vielseitiges Gerät zur Steuerung des Durchflusses von Flüssigkeiten und Gasen in verschiedenen Industriezweigen. Hergestellt aus korrosionsbeständigem Edelstahl, besitzt er eine hohe Festigkeit und kann sowohl hohen Temperaturen als auch Drücken standhalten. Kugelhähne sind einfach zu bedienen, bieten eine sichere Abdichtung und minimieren das Risiko von Leckagen, was sie zu einer idealen Wahl für den Einsatz in der Öl- und Gasindustrie, Wasseraufbereitungsanlagen, der Lebensmittelindustrie und anderen Bereichen macht, in denen ein zuverlässiges und langlebiges Ventil zur Regulierung des Stoffflusses benötigt wird.





Technische Daten Kugelhahn Elephant BV3131P(3pc)-FP-F-ISO-H HAM RQN-Z:

Nennweite, mm 15-100
Arbeitsdruck PN, bar DN15-50 – 40
DN65-80 – 25
DN100 – 16
Temperatur der Arbeitsumgebung t, ⁰C von -20 bis +180
Arbeitsumfeld Wasser, Dampf, Erdölprodukte und andere flüssige oder gasförmige Medien, die gegenüber den Materialien des Hahns neutral sind
Verbindung zur Pipeline Flansch
Art des Flussabschnitts volle Bohrung
Steuerungstyp Doppelwirkender pneumatischer Antrieb Elephant-DA





Kugelhahn Detail Elephant BV3131P(3pc)-FP-F-ISO-H HAM RQN-Z



Materialangabe Kugelhahn Elephant BV3131P(3pc)-FP-F-ISO-H HAM RQN-Z:

NEIN. Name Material Menge
1 Rahmen SS304/SS316 1
2 Kugelhahn SS304/SS316 1
3 Bolzen SS201/SS304 4-6
4 schrauben SS201/SS304 6-12
5 Versiegelung PTFE 1
6 Aktie SS304/SS316 1
7 Siegel SS201/SS304 1
8 Deckel WCB/CF8/CF8M 2
9 Sattelringe PTFE 2
10 Anlaufscheibe PTFE 1





Skizze des Kugelhahns Elephantu BV3131P(3pc)-FP-F-F-ISO-H HAM RQN-Z





Gesamt- und Einbaumaße des Kugelhahns Elephant BV3131P(3pc)-FP-F-ISO-H HAM RQN-Z:

DN, mm d, mm D, mm L1, mm L±1,5, mm Hmm
15 15 95 80 130 48
20 20 105 80 150 48
25 25 115 80 160 48
32 32 140 80 180 48
40 38 150 80 200 48
50 50 165 80 230 48
65 64 184 80 290 48
80 79 200 80 310 48
100 99 220 100 350 58





Haupttechnische Daten und Merkmale der HAM RQNx-xZ-x Getriebe:

Umgebungstemperatur, ⁰C -30 bis +120
Gehäuseschutzklasse IP67
Anwendung für verschiedene Branchen, in denen die Steuerung des Flüssigkeitsflusses erforderlich ist
Montage horizontal/vertikal
Hubeinstellung 0 - 90° (einstellbar ±5°)
Anschlussstandard ISO 5211

HAM-Getriebe





Grundmaterialien der HAM-Getriebekomponenten:

Nr. Name Material
1 Bolzen Edelstahl 304
2 Index ABS-Kunststoff
3 Abdeckung Aluminiumlegierung
4 Dichtungsring NBR70
5 Stift schwarzer Stahl
6 Schneckengetriebe Sphäroguss
7 Siegel NBR70
8 Gehäuse Aluminiumlegierung
9 Einstellschraube schwarzer Stahl
10 Dichtung Edelstahl 304
11 Einstellmutter Edelstahl 304
12 Mutternabdeckung NBR70
13 Lager Pulverstahl
14 Schneckenwelle Stahl 45
15 Siegel NBR70
16 Antriebswelle Edelstahl 304
17 Handrad polyesterbeschichteter Kohlenstoffstahl
18 Stift schwarzer Stahl

HAM sketch RQNx-xZ-x





Gesamt- und Montageabmessungen der HAM RQNx-xZ-x Getriebe:

Modell SCHINKEN
RQN1-180Z-T40		 SCHINKEN
RQN2-300Z- T37		 SCHINKEN
RQN3-540Z- T36		 SCHINKEN
RQN4-675Z- T36		 SCHINKEN
RQN5-1500Z- T50
D, mm 80 100 120 142 175
D1, mm 70 90 102 125 140
D2, mm 50 70 70 102 102
n-M1 4-M6x10 4-M8x12 4-M8x10 4-M8x10 4-M8x10
n-M2 4-M8x12 4-M10x12 4-M10x15 4-M12x18 4-M16x24
S, mm 17x17 17x17 22x22 24x24 27x27
L, mm 115 130 150 180 220
L1, mm 50 58 65 80 95
L2, mm 42 50 60 60 78
Hmm 48 58 58 74 84
H1, mm 19 18 18 21 51
d1, mm 20 20 20 20 25
L3, mm 160 160 215 225 325
B, mm 140 200 250 300 400

HAM sketch RQNx-xZ-x





Technische Daten der HAM RQNx-xZ-x Getriebe:

Modell SCHINKEN
RQN1-180Z-T40		 SCHINKEN
RQN2-300Z- T37		 SCHINKEN
RQN3-540Z- T36		 SCHINKEN
RQN4-675Z- T36		 SCHINKEN
RQN5-1500Z- T50
Übersetzungsverhältnis 40:1 37:1 36:1 36:1 50:1
Drehmoment, Nm 180 300 540 675 1500
ISO-Flanschtyp F05/F07 F07/F09 F07/F10 F10/F12 F10/F14
Gewicht, kg 1.2 2

Spezifikation
  • Herkunftsland
    China
  • Portöffnung
    Vollständiger Port
  • Konfiguration
    Zweiwege
  • Körpermaterial
    Edelstahl AISI 304/1.4301
  • Materialball
    Edelstahl AISI 304/1.4301
  • Materialkugeldichtung
    PTFE
  • Maximal zulässige Temperatur
    180 °C
  • Verbindungstyp
    Flansch
  • Steuerungstyp
    Gang
  • Betriebsumgebung
    Wasser, Luft, Ölprodukte
  • Anwendungen
    Wasserversorgung, Wärmeversorgung
  • Ventilrückmeldung
    NEIN
  • Explosionsgeschützt
    NEIN
  • Drehmoment
    300 Nm
  • Manuelle Übersteuerung
    Ja

Bewertungen (0)

Dokumentation
nullQuarter turn gearbox ELEPHANT HAM RQNx-xZ-x
nullBall valve ELEPHANT BVxxP 3pc -FP-F-ISO-H DN15-100

Zahlung & Sicherheit

Zahlungsmethoden

    Ihre Zahlungsinformationen werden sicher verarbeitet. Wir speichern keine Kreditkartendaten und haben keinen Zugriff auf Ihre Kreditkarteninformationen.ShareRewrite

    Verfügbare Varianten

    SKUAnschlussgrößeDruckPreis VerfügbarkeitAnzahl In den Warenkorb
    D160-38141DN1540 bar €161,80 0 Auf Lager
    D160-38140DN2040 bar €174,24 Ausverkauft
    D160-38139DN2540 bar €131,67 Ausverkauft
    D160-38138DN3240 bar €182,96 Ausverkauft
    D160-38137DN4040 bar €193,04 Ausverkauft
    D160-38136DN5040 bar €233,05 Ausverkauft
    D160-38135DN6525 bar €340,36 Ausverkauft
    D160-38134DN8025 bar €394,27 Ausverkauft
    D160-38133DN10016 bar €631,46 Ausverkauft
