Kugelhahn aus Edelstahl Elephant ksfpt-316-180-da-4m310-24v-apl210n, G – Valve Elephant
1 9
Elephant  |  SKU: D160-48380

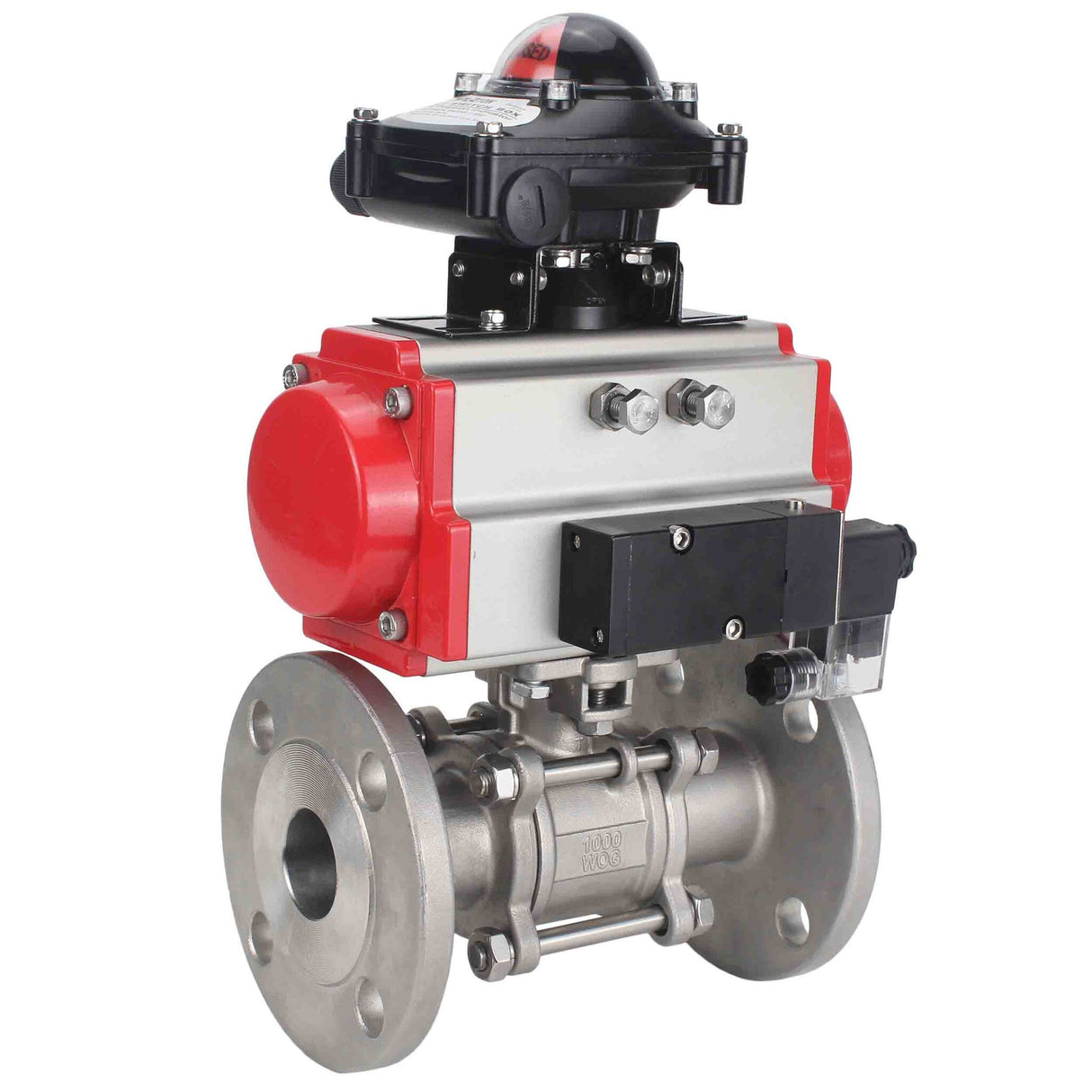

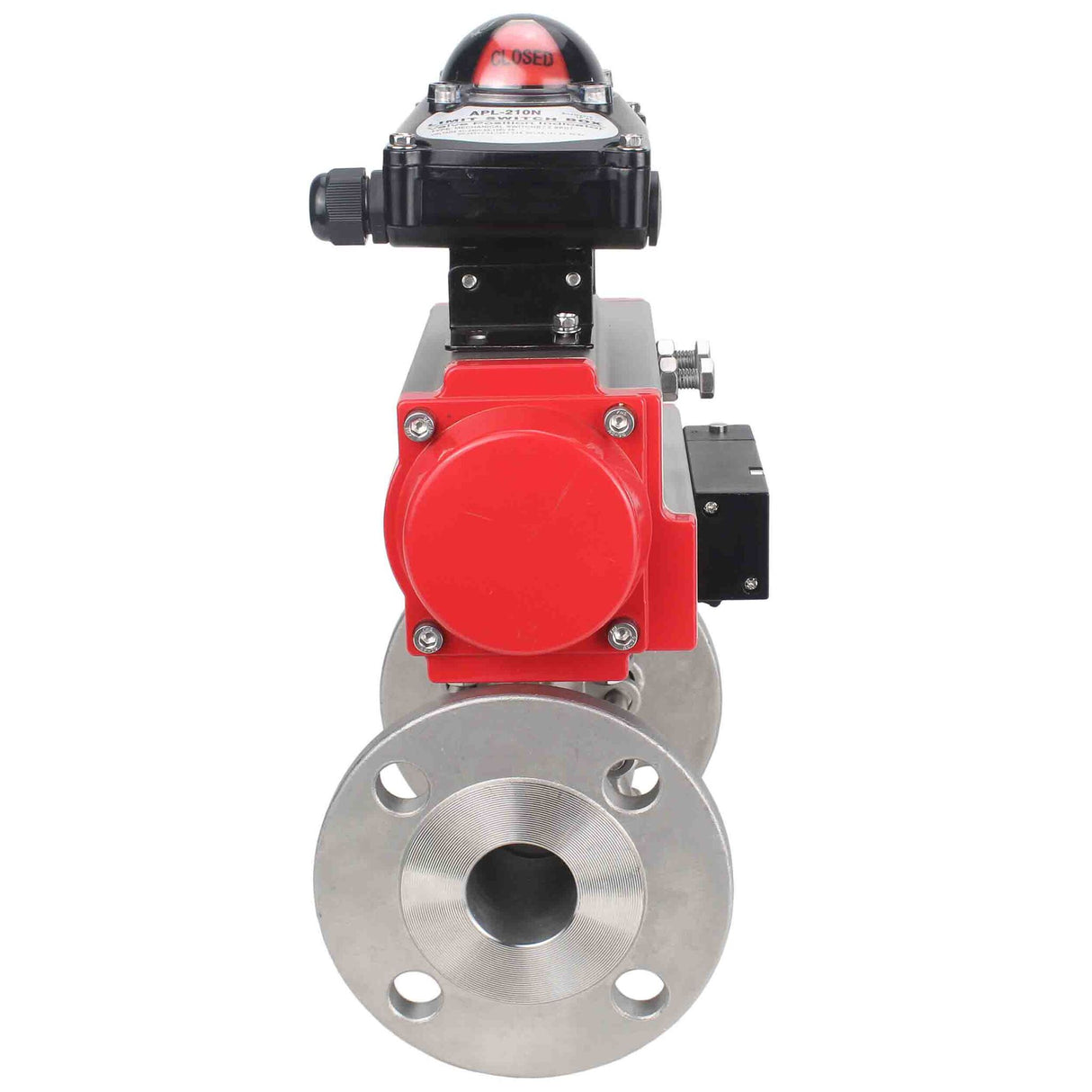

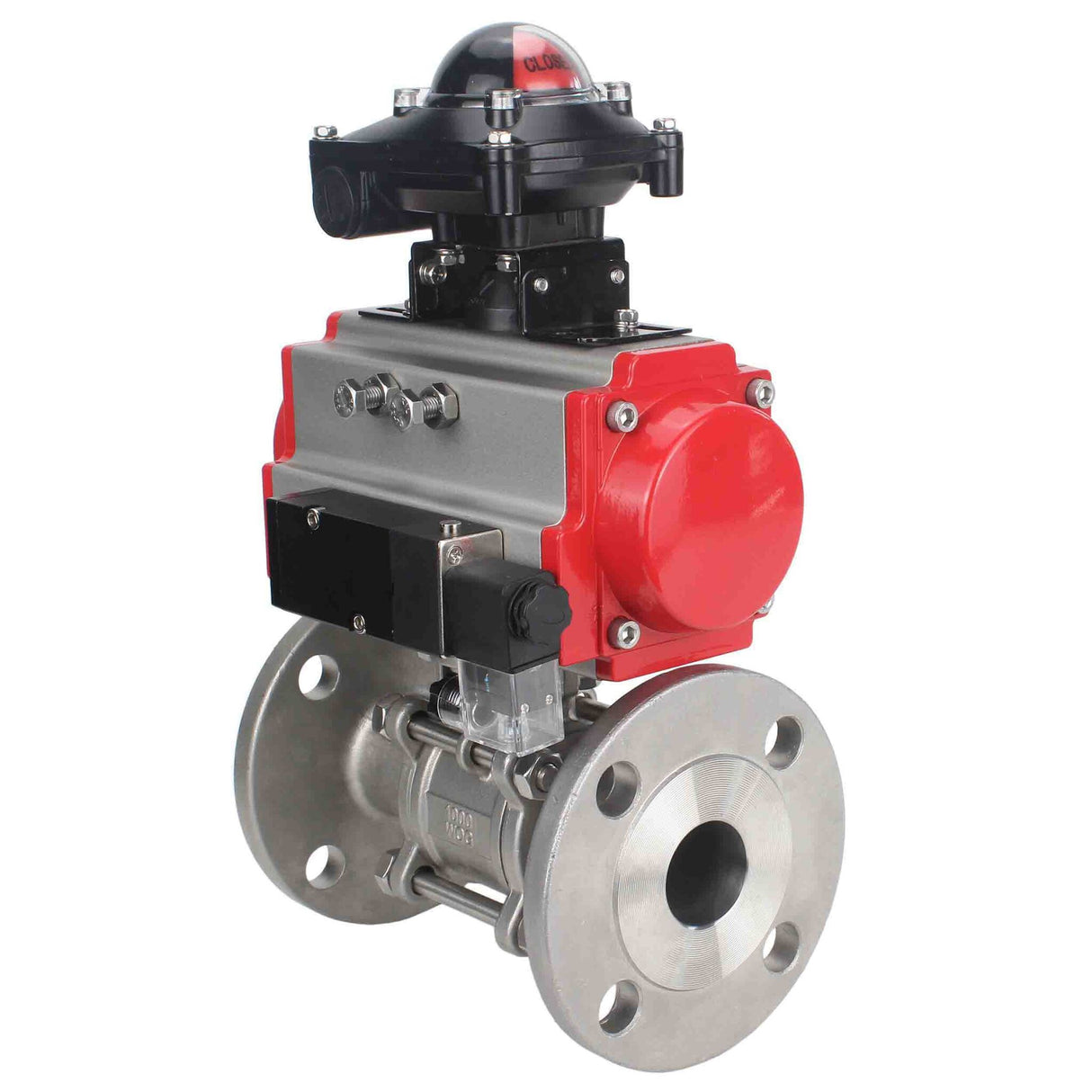

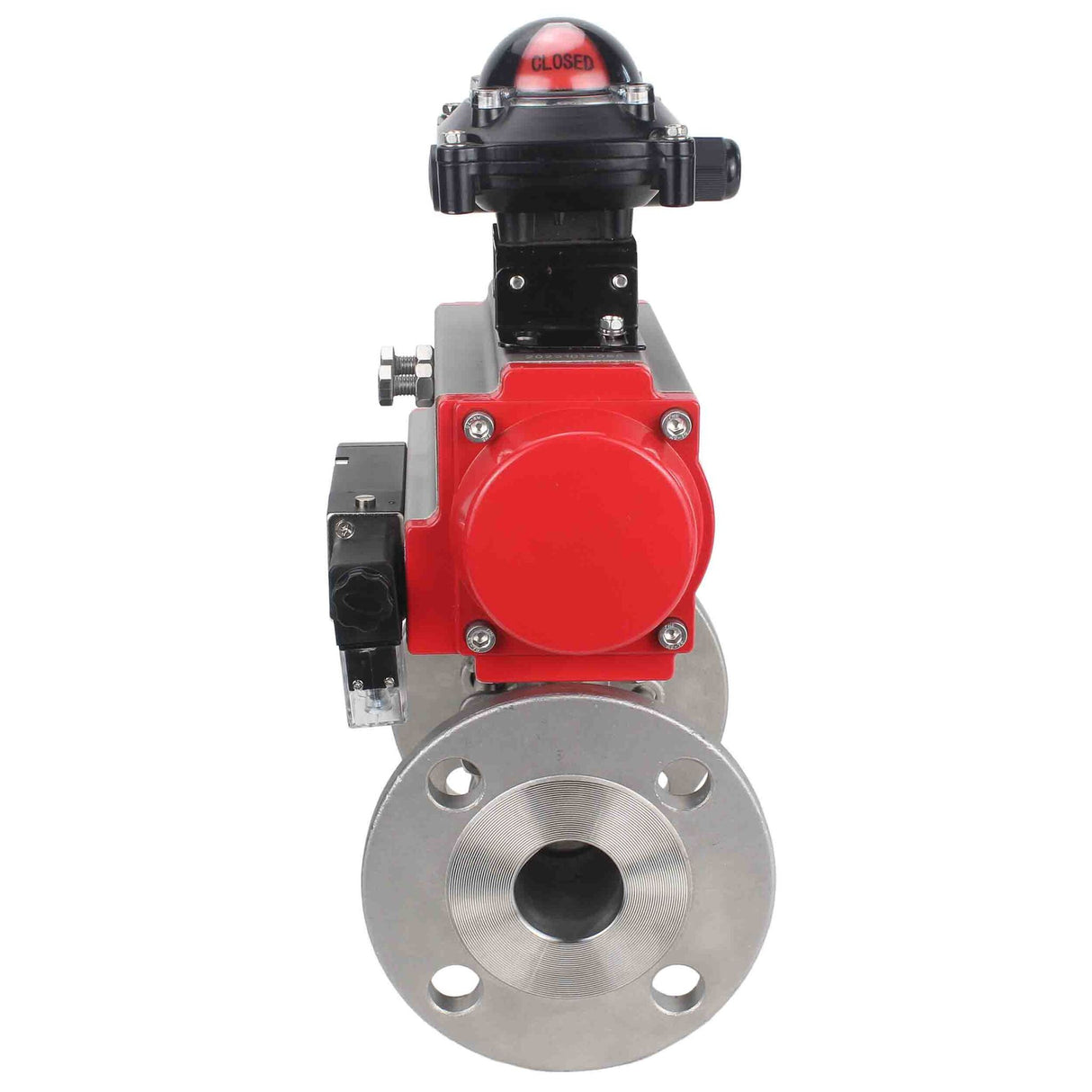

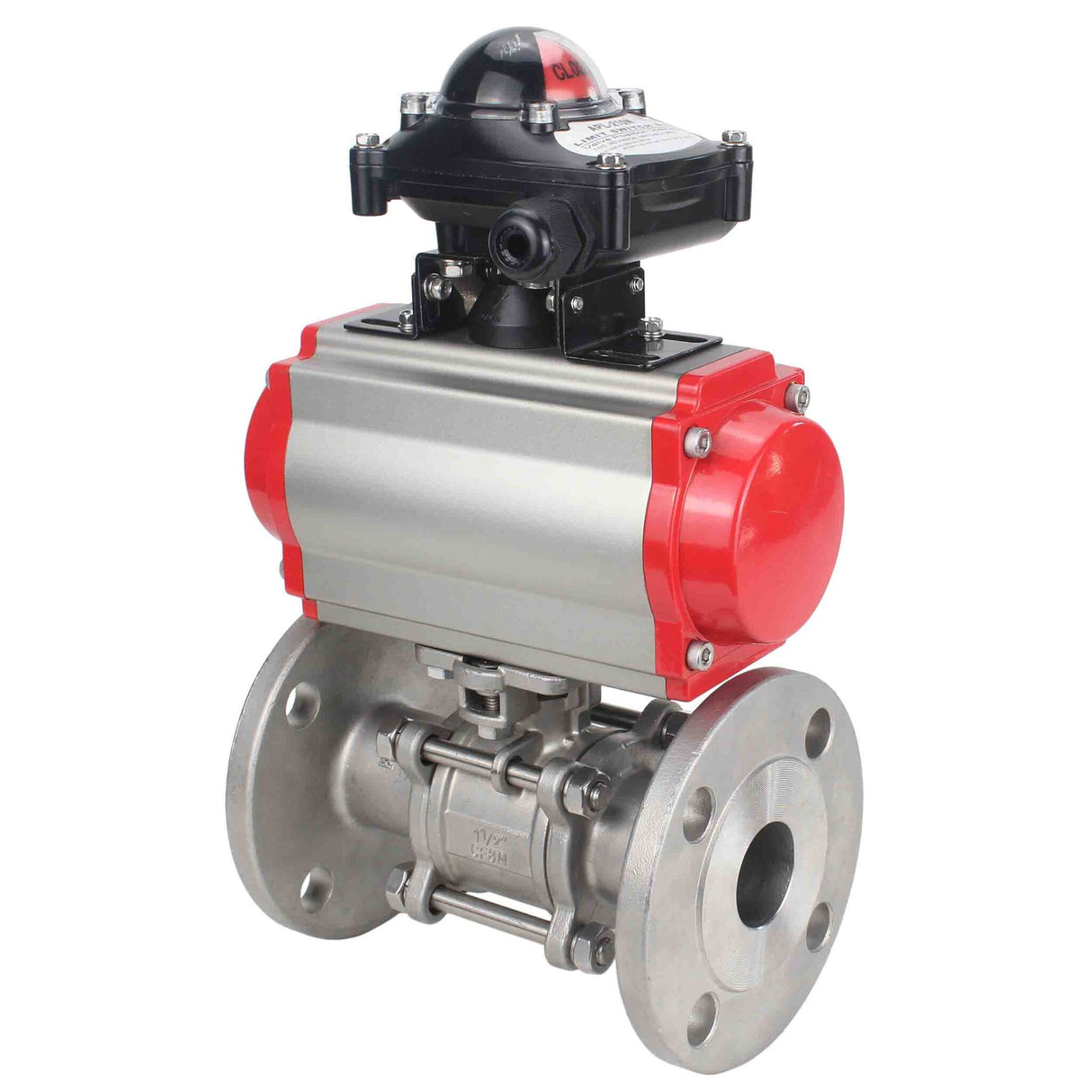

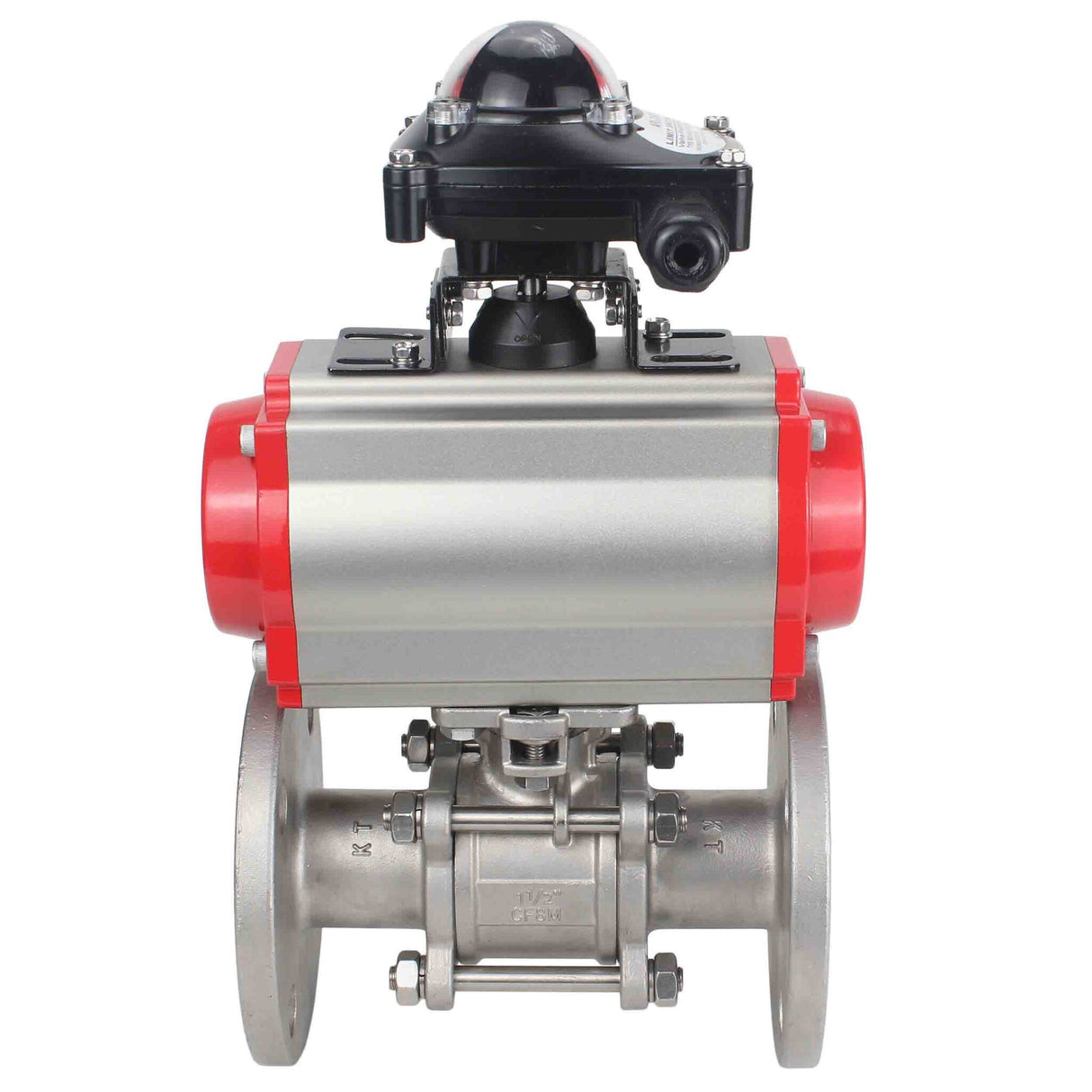

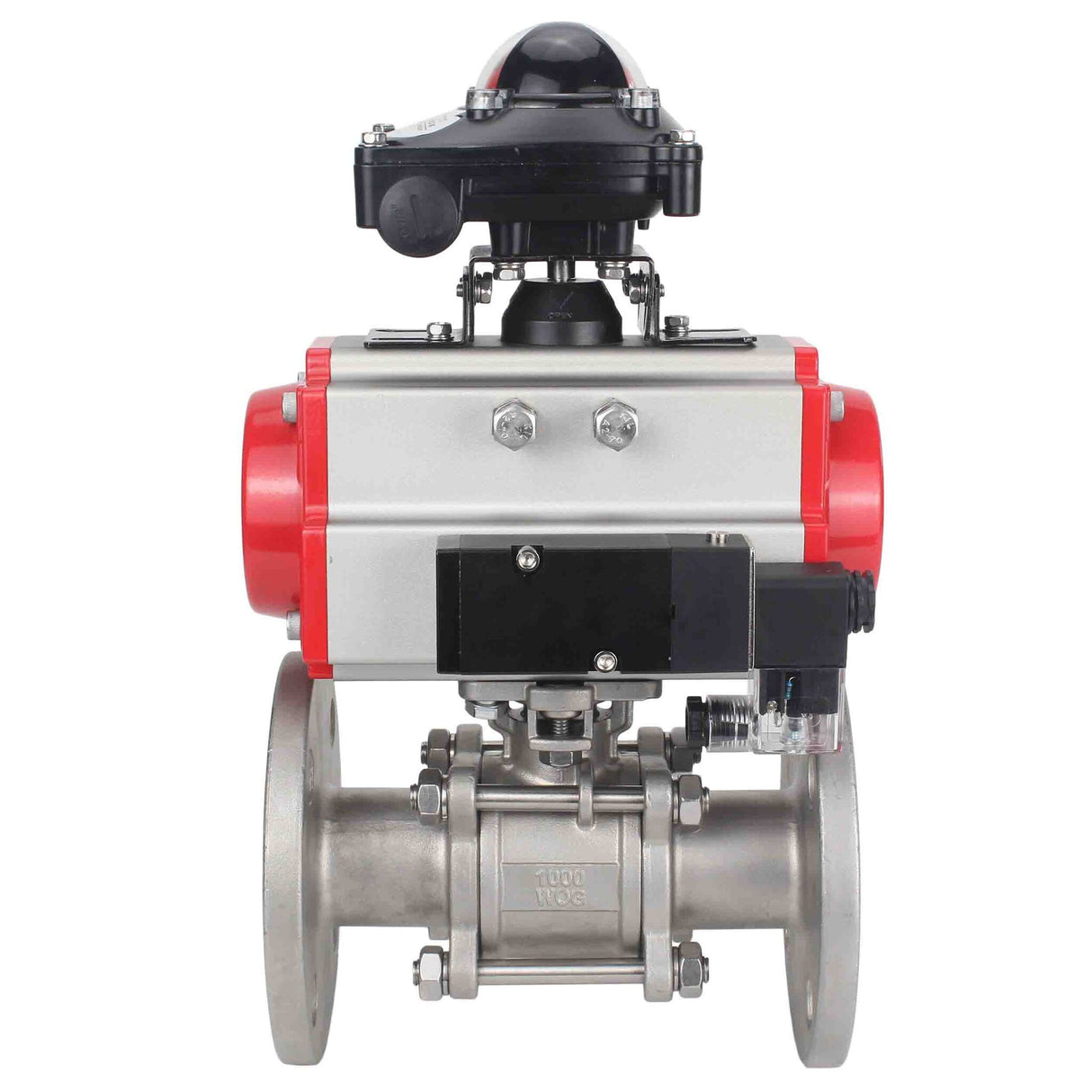

Kugelhahn aus Edelstahl Elephant ksfpt-316-180-da-4m310-24v-apl210n, Gehäusematerial - Edelstahl AISI 316, Kugelmaterial - Edelstahl AISI 316, Dichtung - PTFE, pneumatisch betätigt

€170,45
inkl. MwSt. Versand wird beim Checkout berechnet.

Kugelhahn aus Edelstahl Elephant ksfpt-316-180-da-4m310-24v-apl210n, Gehäusematerial - Edelstahl AISI 316, Kugelmaterial - Edelstahl AISI 316, Dichtung - PTFE, pneumatisch betätigt - DN15 / 40 bar ist auf Lager und wird versandt, sobald es wieder verfügbar ist

Lieferung und Versand

Die Lieferkosten werden während des Bestellvorgangs festgelegt und variieren je nach mehreren Faktoren, einschließlich Produkttyp, Lieferzeit, Dienstleister und Zielland.

Wenn Sie Fragen zu unseren Produkten, Lieferoptionen oder anderen Themen haben, zögern Sie nicht, uns zu kontaktieren.

Beschreibung

Ein Kugelhahn aus Edelstahl ist ein zuverlässiges und vielseitiges Gerät zur Steuerung des Durchflusses von Flüssigkeiten und Gasen in verschiedenen Industriezweigen. Hergestellt aus korrosionsbeständigem Edelstahl, besitzt er eine hohe Festigkeit und kann sowohl hohen Temperaturen als auch Drücken standhalten. Kugelhähne sind einfach zu bedienen, bieten eine sichere Abdichtung und minimieren das Risiko von Leckagen, was sie zu einer idealen Wahl für den Einsatz in der Öl- und Gasindustrie, Wasseraufbereitungsanlagen, der Lebensmittelindustrie und anderen Bereichen macht, in denen ein zuverlässiges und langlebiges Ventil zur Regulierung des Stoffflusses benötigt wird.





Kugelhahn Technische Daten Elephant BV3232P(3pc)-FP-F-ISO-H PA-DA 4M310-08 24V APL-210N:

Nennweite, mm 15-100
Arbeitsdruck PN, bar DN15-50 – 40
DN65-80 – 25
DN100 – 16
Temperatur der Arbeitsumgebung t, ⁰C von -20 bis +180
Arbeitsumfeld Wasser, Dampf, Erdölprodukte und andere flüssige oder gasförmige Medien, die gegenüber den Materialien des Hahns neutral sind
Verbindung zur Pipeline Flansch
Art des Flussabschnitts volle Bohrung
Steuerungstyp Doppelwirkender pneumatischer Antrieb Elephant-DA





Kugelhahn Detail Elephant BV3232P(3pc)-FP-F-ISO-H PA-DA 4M310-08 24V APL-210N



Materialangabe Kugelhahn Elephant BV3232P(3pc)-FP-F-ISO-H PA-DA 4M310-08 24V APL-210N:

Nr. Name Material Menge
1 Rahmen SS304/SS316 1
2 Kugelhahn SS304/SS316 1
3 Bolzen SS201/SS304 4-6
4 schrauben SS201/SS304 6-12
5 Versiegelung PTFE 1
6 Aktie SS304/SS316 1
7 Siegel SS201/SS304 1
8 Deckel WCB/CF8/CF8M 2
9 Sattelringe PTFE 2
10 Anlaufscheibe PTFE 1
11 schrauben SS201/SS304 1
12 Hebel SS201/SS304 1
13 Griffschale PVC 1
14 Stopper SS201/SS304 1





Skizze des Kugelhahns Elephant BV3232P(3pc)-FP-F-ISO-H PA-DA 4M310-08 24V APL-210N

Gesamt- und Einbaudimensionen des Kugelhahns Elephant BV3232P(3pc)-FP-F-ISO-H PA-DA 4M310-08 24V APL-210N:

DN, mm d, mm D, mm L1, mm L±1,5, mm Hmm Gewicht, kg
15 15 95 153 130 98 3.72
20 20 105 153 150 98 4.585
25 25 115 153 160 98 5.415
32 32 140 153 180 98 6.855
40 38 150 174 200 115 8.845
50 50 165 216 230 135 12.09
65 64 184 279 290 160 19.595
80 79 200 279 310 160 24.585
100 99 220 308 350 193 37.695





Pneumatischer Antrieb Elephant

Parameter des pneumatischen Antriebs Elephant:

  • Pneumatischer Antriebstyp - doppeltwirkend
  • Arbeitsdruck des pneumatischen Antriebs - 6,0 bar
  • Antriebsdrehwinkel - 90°
  • Verstellbereich des Antriebs - 5°
  • Herkunftsland - China
  • Betriebsumgebung - Innen- und Außenbereich
  • Positionsanzeige - offen/geschlossen
  • Beschichtung - Alle internen und externen Teile sind mit einer Korrosionsschutzbeschichtung versehen





Pneumatischer Verteiler 4M310

Hauptparameter von Pneumatikventilen

Design Spulentyp
Nenn-Druck PN, MPa (kg/cm2) 1,2 (12)
Arbeitsdruck, bar 1.5…8
Arbeitsumfeld gefilterte Druckluft
Umgebungstemperatur t, ⁰C von +5 bis +50
Antworthäufigkeit 5 Zyklen/s
Manuelle Duplizierung Es gibt
Schutzgrad IP 65
Befestigung durch Durchgangslöcher im Gehäuse
Korpusmaterial eloxiertem Aluminium
Ansprechzeit 0,05 Sek.





Pässe und Zertifikate

Datenblatt für Elephant DA/SA-xxx doppeltwirkenden pneumatischen Antrieb mit Rückstellfedern

Spezifikation
  • Herkunftsland
    China
  • Portöffnung
    Vollständiger Port
  • Konfiguration
    Zweiwege
  • Körpermaterial
    Edelstahl AISI 316
  • Materialball
    Edelstahl AISI 316
  • Materialkugeldichtung
    PTFE
  • Maximal zulässige Temperatur
    180 °C
  • Verbindungstyp
    Flansch
  • Steuerungstyp
    Pneumatischer Antrieb
  • Betriebsumgebung
    Wasser, Luft, Ölprodukte
  • Anwendungen
    Wasserversorgung, Wärmeversorgung
  • Spannung
    24 V
  • Ventilrückmeldung
    Ja
  • Explosionsgeschützt
    NEIN
  • Drehmoment
    308 Nm
  • Elektropneumatischer Stellungsregler
    NEIN
  • Pneumatischer Antrieb
    Ja
  • Endschalter
    Ja

Bewertungen (0)

Dokumentation
nullPneumatic valve ELEPHANT 4M310-08 spool type
nullBall valve ELEPHANT BV32xP 3pc -FP-W-ISO-H

Zahlung & Sicherheit

Zahlungsmethoden

    Ihre Zahlungsinformationen werden sicher verarbeitet. Wir speichern keine Kreditkartendaten und haben keinen Zugriff auf Ihre Kreditkarteninformationen.ShareRewrite

    Verfügbare Varianten

    SKUAnschlussgrößeDruckPreis VerfügbarkeitAnzahl In den Warenkorb
    D160-48380DN1540 bar €170,45 0 Auf Lager
    D160-48381DN2040 bar €186,60 Ausverkauft
    D160-48382DN2540 bar €193,68 Ausverkauft
    D160-48383DN3240 bar €235,89 Ausverkauft
    D160-48384DN4040 bar €266,53 Ausverkauft
    D160-48385DN5040 bar €324,21 Ausverkauft
    D160-48386DN6525 bar €425,56 Ausverkauft
    D160-48387DN8025 bar €518,24 Ausverkauft
    D160-48388DN10016 bar €791,06 Ausverkauft
