Elephant  |  SKU: D160-48587

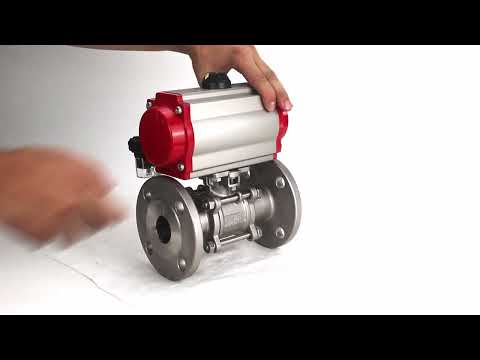

Kugelhahn aus Edelstahl Elephant ksfpt-316-180-sa-4m310-110/220v, Gehäusematerial - Edelstahl AISI 316, Kugelmaterial - Edelstahl AISI 316, Dichtung - PTFE, pneumatisch betätigt

€180,71
inkl. MwSt. Versand wird beim Checkout berechnet.

Kugelhahn aus Edelstahl Elephant ksfpt-316-180-sa-4m310-110/220v, Gehäusematerial - Edelstahl AISI 316, Kugelmaterial - Edelstahl AISI 316, Dichtung - PTFE, pneumatisch betätigt - DN15 / 40 bar ist auf Lager und wird versandt, sobald es wieder verfügbar ist

Lieferung und Versand

Die Lieferkosten werden während des Bestellvorgangs festgelegt und variieren je nach mehreren Faktoren, einschließlich Produkttyp, Lieferzeit, Dienstleister und Zielland.

Wenn Sie Fragen zu unseren Produkten, Lieferoptionen oder anderen Themen haben, zögern Sie nicht, uns zu kontaktieren.

Beschreibung

Ein Kugelhahn aus Edelstahl ist ein zuverlässiges und vielseitiges Gerät zur Steuerung des Durchflusses von Flüssigkeiten und Gasen in verschiedenen Industriezweigen. Hergestellt aus korrosionsbeständigem Edelstahl, besitzt er eine hohe Festigkeit und kann sowohl hohen Temperaturen als auch Drücken standhalten. Kugelhähne sind einfach zu bedienen, bieten eine sichere Abdichtung und minimieren das Risiko von Leckagen, was sie zu einer idealen Wahl für den Einsatz in der Öl- und Gasindustrie, Wasseraufbereitungsanlagen, der Lebensmittelindustrie und anderen Bereichen macht, in denen ein zuverlässiges und langlebiges Ventil zur Regulierung des Stoffflusses benötigt wird.





Technische Daten des Kugelhahns Elephant BV3232P(3pc)-FP-F-ISO-H PA-SA 4M310-08 220V:

Nennweite, mm 15-100
Arbeitsdruck PN, bar 40
Temperatur der Arbeitsumgebung t, ⁰C von -20 bis +180
Arbeitsumfeld Wasser, Dampf, Erdölprodukte und andere flüssige oder gasförmige Medien, die gegenüber den Materialien des Hahns neutral sind
Verbindung zur Pipeline Flansch
Art des Flussabschnitts volle Bohrung
Steuerungstyp Pneumatischer Antrieb mit Rückstellfedern Elephant-SA





Kugelhahn Detail Elephant BV3232P(3pc)-FP-F-ISO-H PA-SA 4M310-08 220V



Materialangabe des Kugelhahns Elephant BV3232P(3pc)-FP-F-ISO-H PA-SA 4M310-08 220V:

Nr. Name Material Menge
1 Rahmen SS304/SS316 1
2 Kugelhahn SS304/SS316 1
3 Bolzen SS201/SS304 4-6
4 schrauben SS201/SS304 6-12
5 Versiegelung PTFE 1
6 Aktie SS304/SS316 1
7 Siegel SS201/SS304 1
8 Deckel WCB/CF8/CF8M 2
9 Sattelringe PTFE 2
10 Anlaufscheibe PTFE 1
11 schrauben SS201/SS304 1
12 Hebel SS201/SS304 1
13 Griffschale PVC 1
14 Stopper SS201/SS304 1





Skizze des Kugelhahns Elephant BV3232P(3pc)-FP-F-ISO-H PA-SA 4M310-08 220V

Gesamt- und Einbaudimensionen des Kugelhahns Elephant BV3232P(3pc)-FP-F-ISO-H PA-SA 4M310-08 220V:

DN, mm Größe d, mm Größe D, mm Größe L1, mm Größe L±1,5, mm Größe H, mm Gewicht, kg
15 15 95 174 130 115 4.4
20 20 105 174 150 115 5.265
25 25 115 216 160 135 7.695
32 32 140 216 180 135 9.135
40 38 150 279 200 160 13.825
50 50 165 279 230 160 15.725
65 64 184 308 290 193 24.175
80 79 200 405 310 210 33.965
100 99 220 465 350 237 51.575





Pneumatischer Antrieb Elephant

Parameter des pneumatischen Antriebs Elephant:

  • Pneumatischer Antriebstyp - doppeltwirkend
  • Arbeitsdruck des pneumatischen Antriebs - 6,0 bar
  • Antriebsdrehwinkel - 90°
  • Verstellbereich des Antriebs - 5°
  • Herkunftsland - China
  • Betriebsumgebung - Innen- und Außenbereich
  • Positionsanzeige - offen/geschlossen
  • Beschichtung - Alle internen und externen Teile sind mit einer Korrosionsschutzbeschichtung versehen





Pneumatischer Verteiler 4M310

Hauptparameter von Pneumatikventilen

Design Spulentyp
Nenn-Druck PN, MPa (kg/cm2) 1,2 (12)
Arbeitsdruck, bar 1.5…8
Arbeitsumfeld gefilterte Druckluft
Umgebungstemperatur t, ⁰C von +5 bis +50
Antworthäufigkeit 5 Zyklen/s
Manuelle Duplizierung Es gibt
Schutzgrad IP 65
Befestigung durch Durchgangslöcher im Gehäuse
Korpusmaterial eloxiertem Aluminium
Ansprechzeit 0,05 Sek.





Pässe und Zertifikate

Datenblatt für Elephant DA/SA-xxx doppeltwirkenden pneumatischen Antrieb mit Rückstellfedern

Spezifikation
  • Herkunftsland
    China
  • Portöffnung
    Vollständiger Port
  • Konfiguration
    Zweiwege
  • Körpermaterial
    Edelstahl AISI 316
  • Materialball
    Edelstahl AISI 316
  • Materialkugeldichtung
    PTFE
  • Maximal zulässige Temperatur
    180 °C
  • Verbindungstyp
    Flansch
  • Steuerungstyp
    Pneumatischer Antrieb
  • Betriebsumgebung
    Wasser, Luft, Ölprodukte
  • Anwendungen
    Wasserversorgung, Wärmeversorgung
  • Spannung
    110/220 V
  • Ventilrückmeldung
    NEIN
  • Explosionsgeschützt
    NEIN
  • Drehmoment
    272 Nm
  • Elektropneumatischer Stellungsregler
    NEIN
  • Pneumatischer Antrieb
    Ja
