Kugelhahn aus Edelstahl Elephant kshmp316-elephant-da-4m310-24v-apl-21 – Valve Elephant
1 8
Elephant  |  SKU: D160-22434

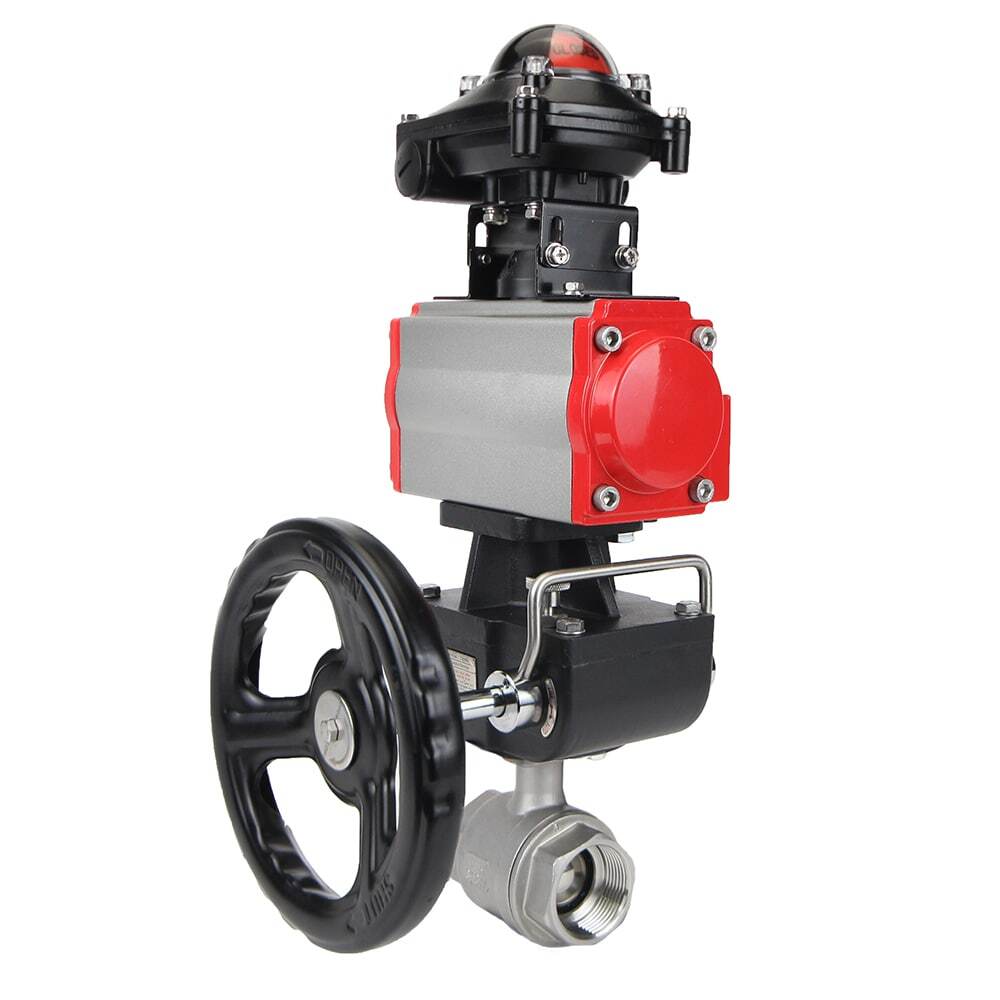

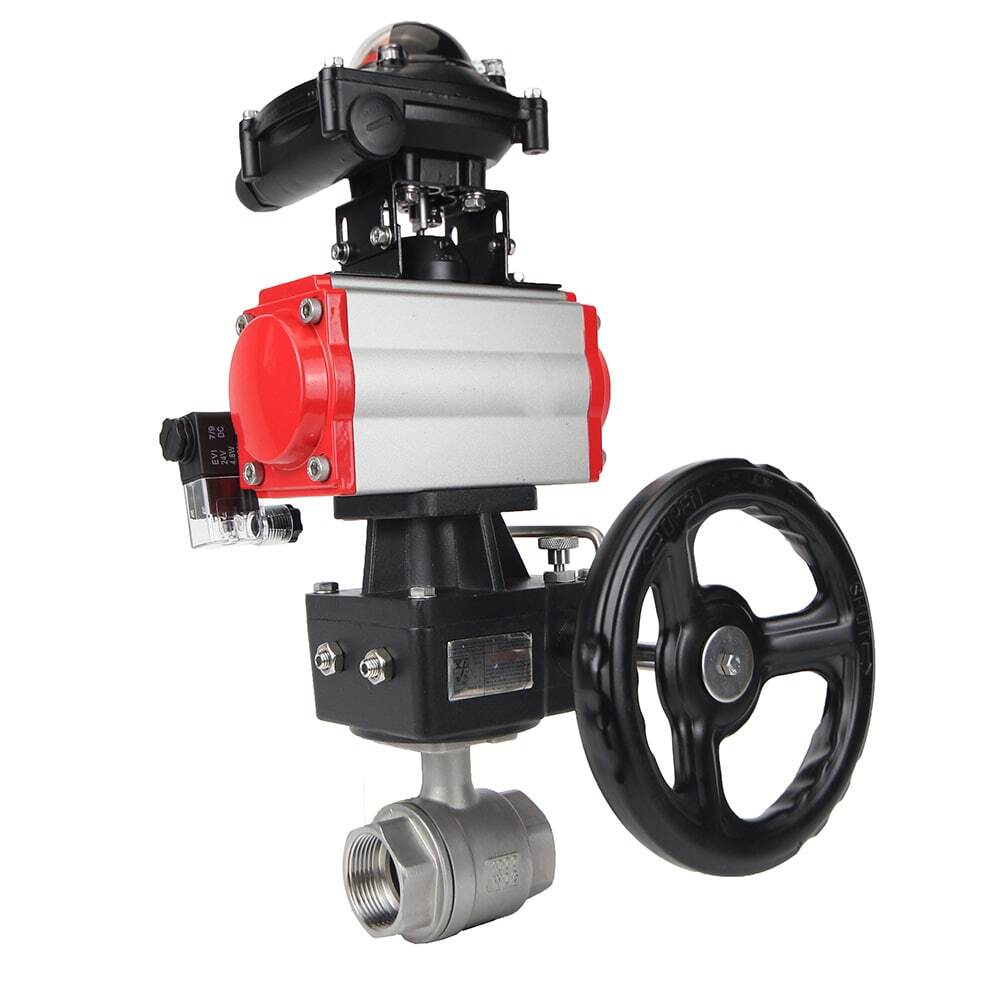

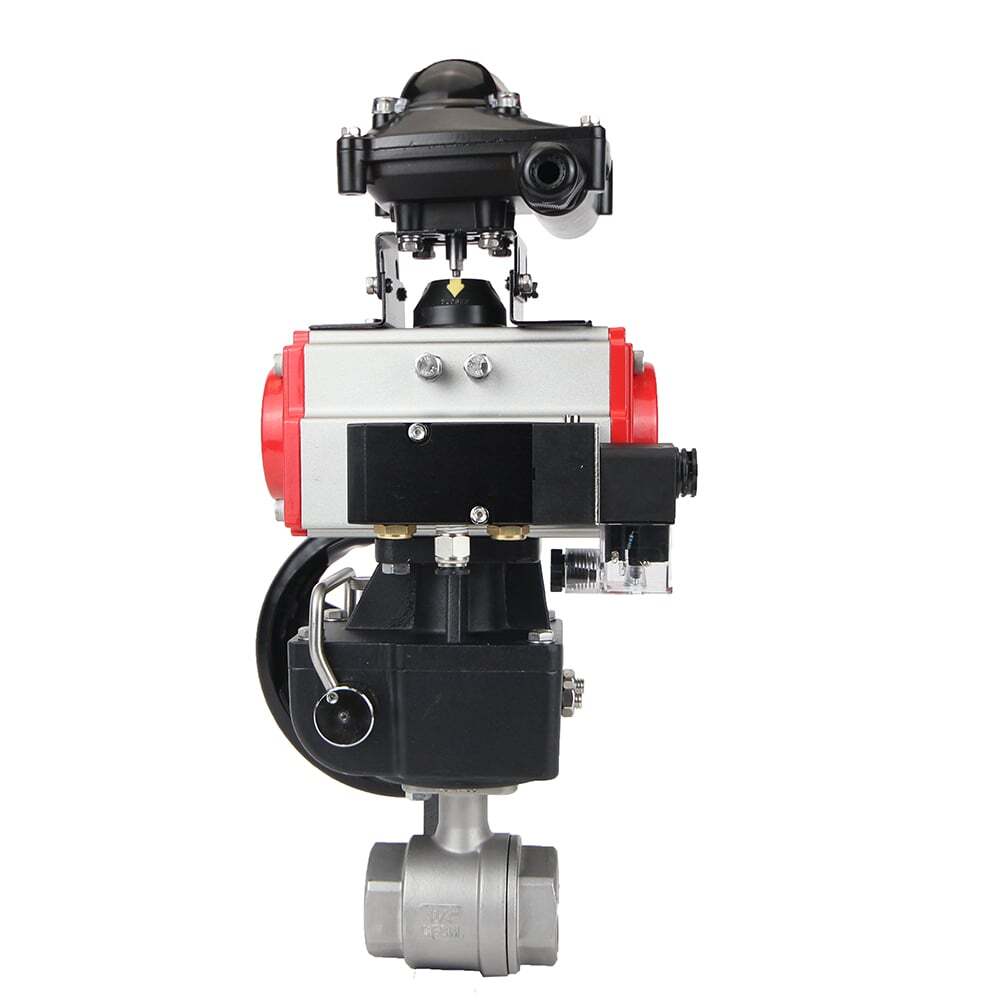

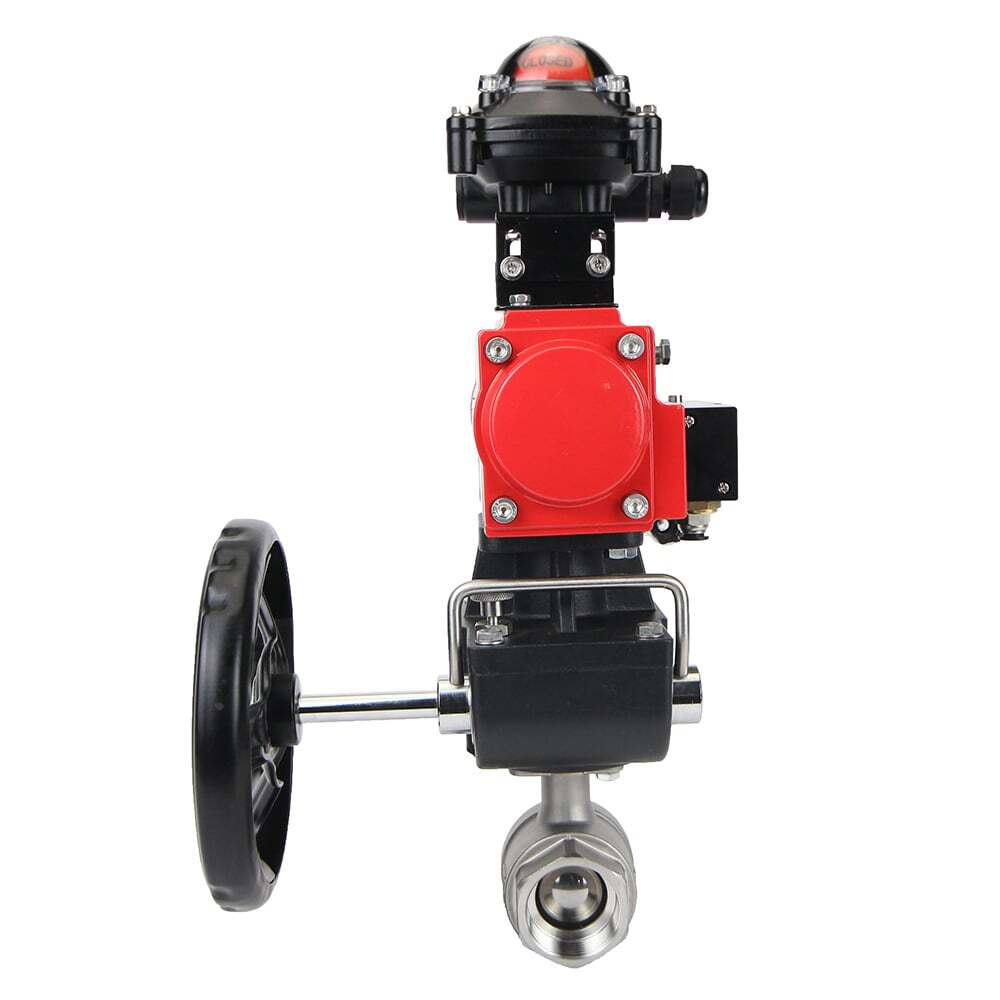

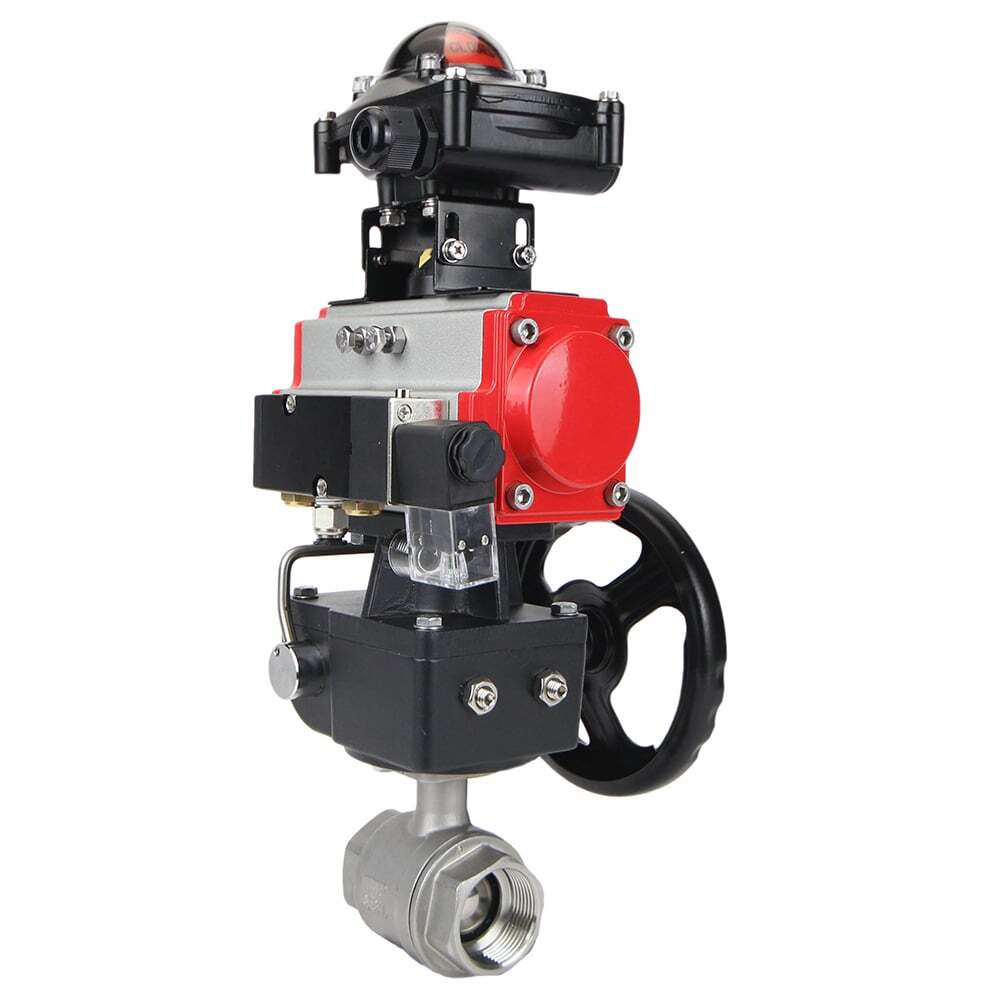

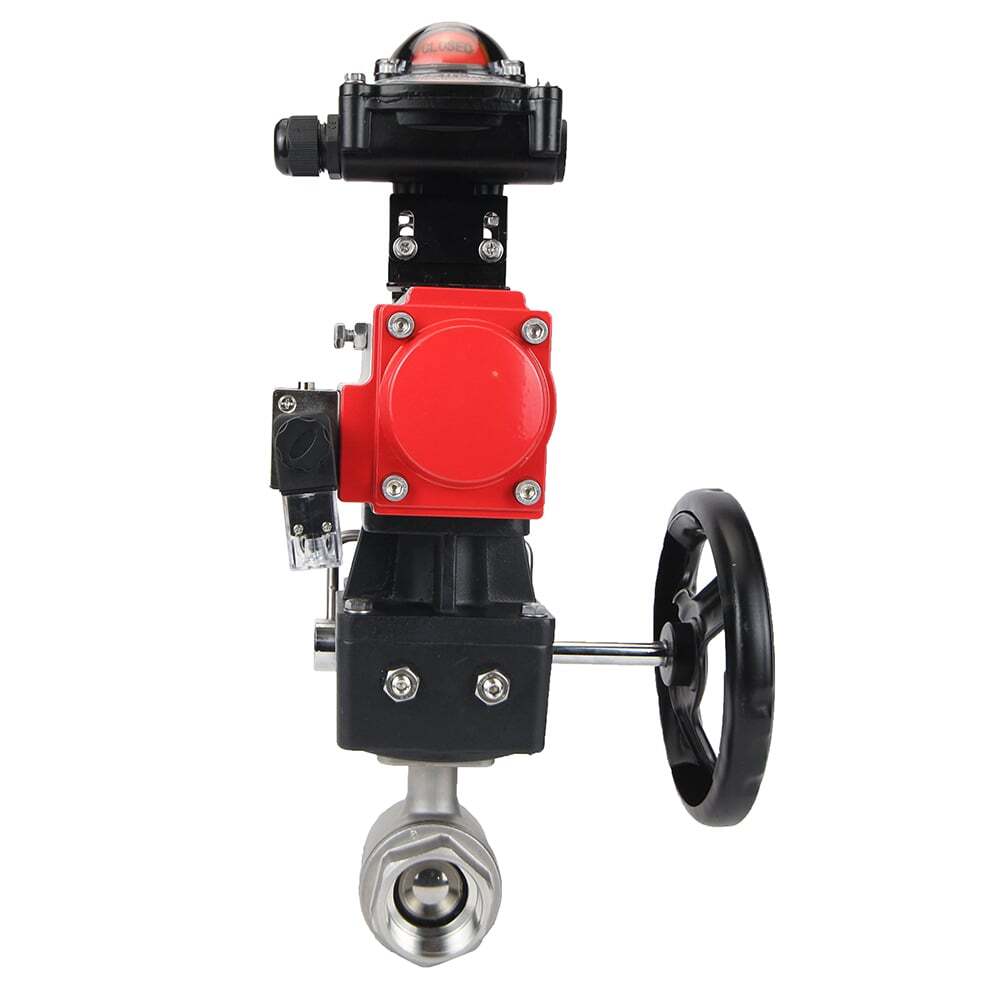

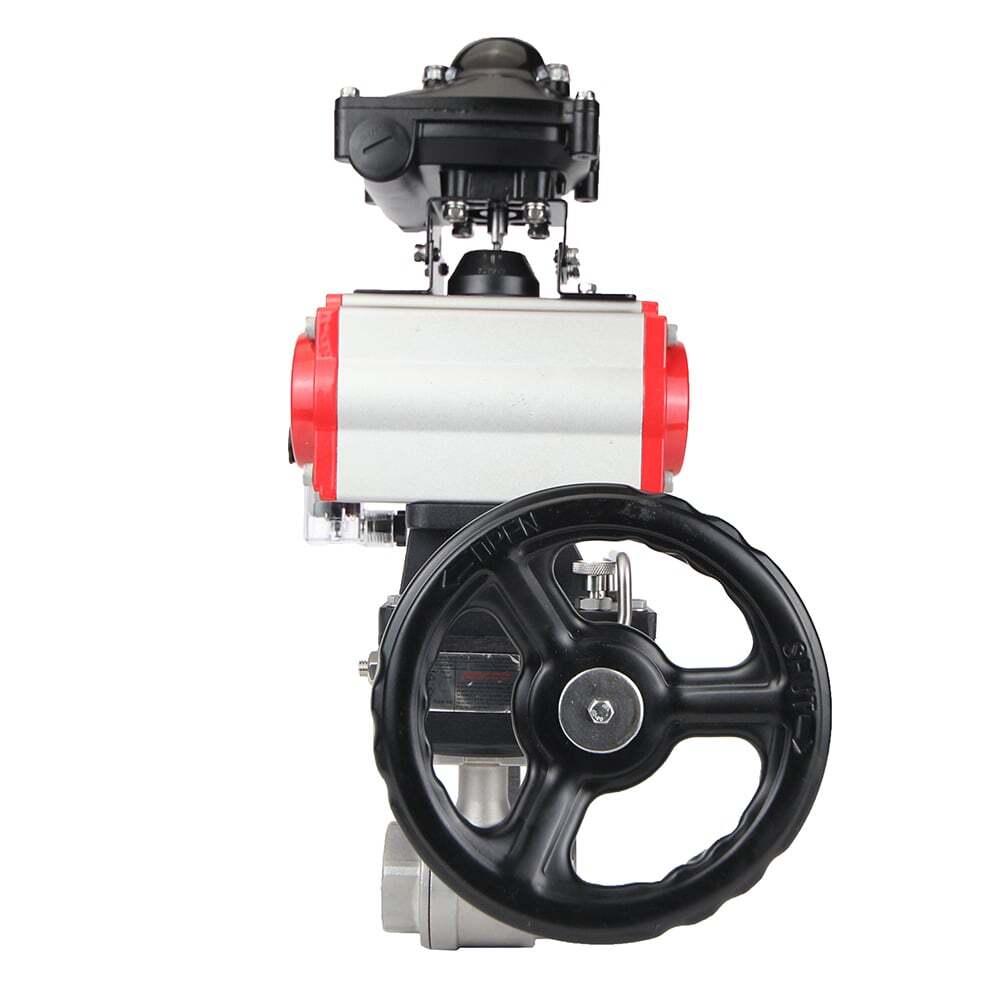

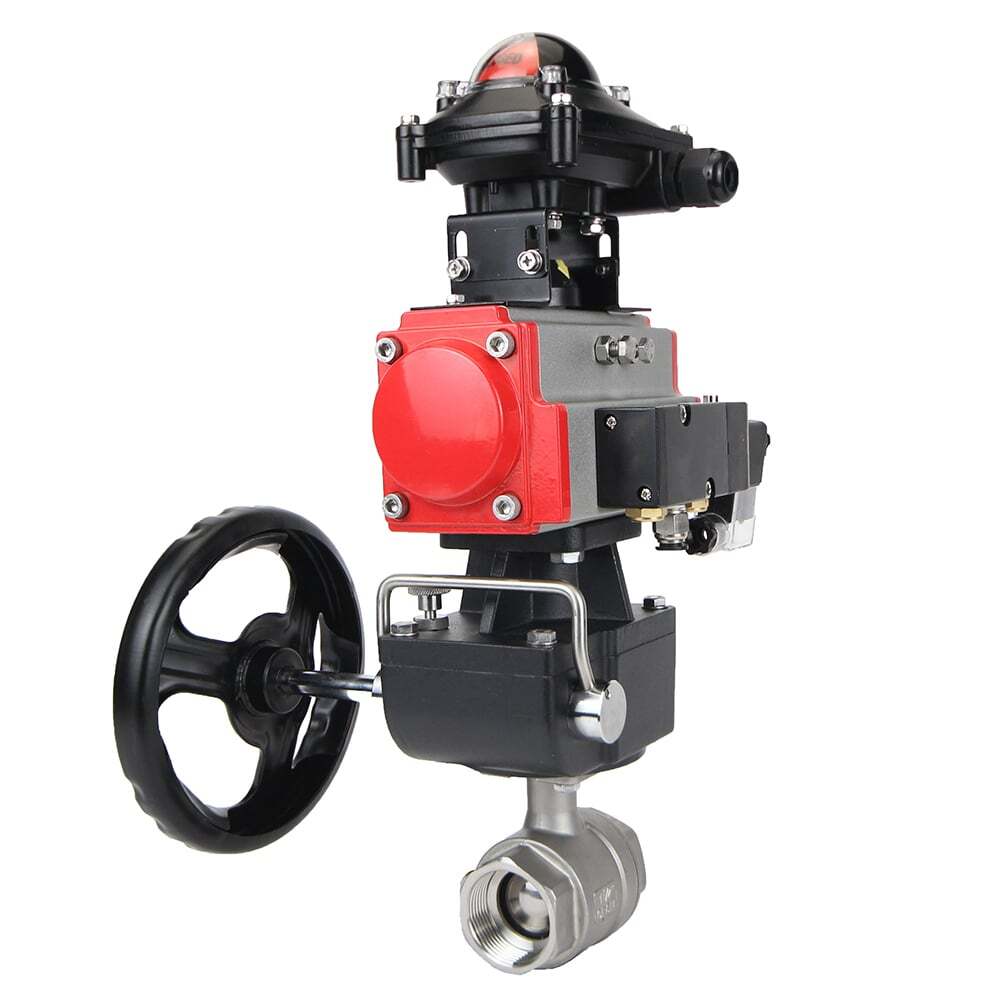

Kugelhahn aus Edelstahl Elephant kshmp316-elephant-da-4m310-24v-apl-210n-hdm, Gehäusematerial - Edelstahl AISI 316, Kugelmaterial - Edelstahl AISI 316, Dichtung - PTFE, pneumatisch betätigt

€306,22
inkl. MwSt. Versand wird beim Checkout berechnet.

Lieferung und Versand

Die Lieferkosten werden während des Bestellvorgangs festgelegt und variieren je nach mehreren Faktoren, einschließlich Produkttyp, Lieferzeit, Dienstleister und Zielland.

Wenn Sie Fragen zu unseren Produkten, Lieferoptionen oder anderen Themen haben, zögern Sie nicht, uns zu kontaktieren.

Beschreibung

Ein Kugelhahn aus Edelstahl ist ein zuverlässiges und vielseitiges Gerät zur Steuerung des Durchflusses von Flüssigkeiten und Gasen in verschiedenen Industriezweigen. Hergestellt aus korrosionsbeständigem Edelstahl, besitzt er eine hohe Festigkeit und kann sowohl hohen Temperaturen als auch Drücken standhalten. Kugelhähne sind einfach zu bedienen, bieten eine sichere Abdichtung und minimieren das Risiko von Leckagen, was sie zu einer idealen Wahl für den Einsatz in der Öl- und Gasindustrie, Wasseraufbereitungsanlagen, der Lebensmittelindustrie und anderen Bereichen macht, in denen ein zuverlässiges und langlebiges Ventil zur Regulierung des Stoffflusses benötigt wird.







Kranabmessungen:

DN, mm 15 20 25 32 40 50 65 80 100
PN, bar 40
L, mm 65 73 80 95 105 125 168 194 250
Hmm 138 142 152 170.5 179.5 208.7 226.7 263 285
A, mm 153 153 153 174 174 216 216 216 279
C, mm 95 95 95 95 107.5 128.7 128.7 153 153
kv, m³/Stunde 18.9 47.1 66 86.7 150.8 207.4 584.4 678.6 1545
ISO 5211 F03 F03 F04 F04 F05 F05 F07 F07 F07
Gewicht, kg 1.4 1.5 2.3 2.6 4 4.7 5.7 6.1 12.8









Parameter und Skizze der Verbindung des pneumatischen Antriebs Elephant:

  • Pneumatischer Antriebstyp - doppeltwirkend
  • Arbeitsdruck des pneumatischen Antriebs - 6,0 bar
  • Antriebsdrehwinkel - 90°
  • Verstellbereich des Antriebs - 5°
  • Herkunftsland - China
  • Betriebsumgebung - Innen- und Außenbereich
  • Positionsanzeige - offen/geschlossen
  • Beschichtung - Alle internen und externen Teile sind mit einer Korrosionsschutzbeschichtung versehen





NEIN. Name Material Menge
1 Rahmen extrudiertes Aluminium 1
2 Seitenstecker Aluminiumguss 2
3 Gang Edelstahl 1
4 Kolben Stahl/Aluminium 2
5 Stecker Edelstahl 8
6 Kolbenring NBR 2
7 Federn Federstahl 0-12
8 Kolbenlager technischer Kunststoff 2
9 Kolbenring NBR 2
10 Stecker NBR 2
11 Druckring technischer Kunststoff 2
12 Ring technischer Kunststoff 1
13 Waschmaschine Edelstahl 1
14 Federklemme Edelstahl 2
15 Indikator Plastik 1
16 Blinkergehäuse Plastik 1
17 Lager technischer Kunststoff 1
18 Nocken Stahl 1
19 Lager NBR 1
20 Lager technischer Kunststoff 1
21 Lager technischer Kunststoff 1
22 Dichtungsring NBR 2
23 Dichtungsring NBR 2
24 Lager Edelstahl 2
25 Einstellmutter Edelstahl 2
26 Einstellschraube Edelstahl 2
27 Ärmel Aluminium 2





Spezifikation
  • Herkunftsland
    China
  • Portöffnung
    Vollständiger Port
  • Konfiguration
    Zweiwege
  • Körpermaterial
    Edelstahl AISI 316
  • Materialball
    Edelstahl AISI 316
  • Materialkugeldichtung
    PTFE
  • Maximal zulässige Temperatur
    230 °C
  • Verbindungstyp
    Gewinde NPT/BSP
  • Steuerungstyp
    Pneumatischer Antrieb
  • Betriebsumgebung
    Wasser, Luft, Ölprodukte
  • Anwendungen
    Wasserversorgung, Wärmeversorgung
  • Spannung
    24 V
  • Ventilrückmeldung
    NEIN
  • Explosionsgeschützt
    NEIN
  • Drehmoment
    43 Nm
  • Elektropneumatischer Stellungsregler
    NEIN
  • Pneumatischer Antrieb
    Ja
  • Manuelle Übersteuerung
    Ja
  • Endschalter
    Ja

Bewertungen (0)

Dokumentation

Zahlung & Sicherheit

Zahlungsmethoden

    Ihre Zahlungsinformationen werden sicher verarbeitet. Wir speichern keine Kreditkartendaten und haben keinen Zugriff auf Ihre Kreditkarteninformationen.ShareRewrite

    Verfügbare Varianten

    SKUAnschlussgrößeDruckPreis VerfügbarkeitAnzahl In den Warenkorb
    D160-22827DN1063 bar €291,13 Ausverkauft
    D160-22432DN1563 bar €287,28 Ausverkauft
    D160-22433DN2063 bar €295,30 Ausverkauft
    D160-22434DN2563 bar €306,22 2 Auf Lager
    D160-22435DN3263 bar €318,29 2 Auf Lager
    D160-22436DN4063 bar €384,63 5 Auf Lager
    D160-22437DN5063 bar €415,22 5 Auf Lager
    D160-22438DN6563 bar €482,88 3 Auf Lager
    D160-22439DN8063 bar €606,92 3 Auf Lager
    D160-22440DN10063 bar €860,67 Ausverkauft
