Kugelhahn aus Edelstahl Elephant kshmp316-elephant-da-yt1000rsi, Gehäu – Valve Elephant
Elephant  |  SKU: D160-45749

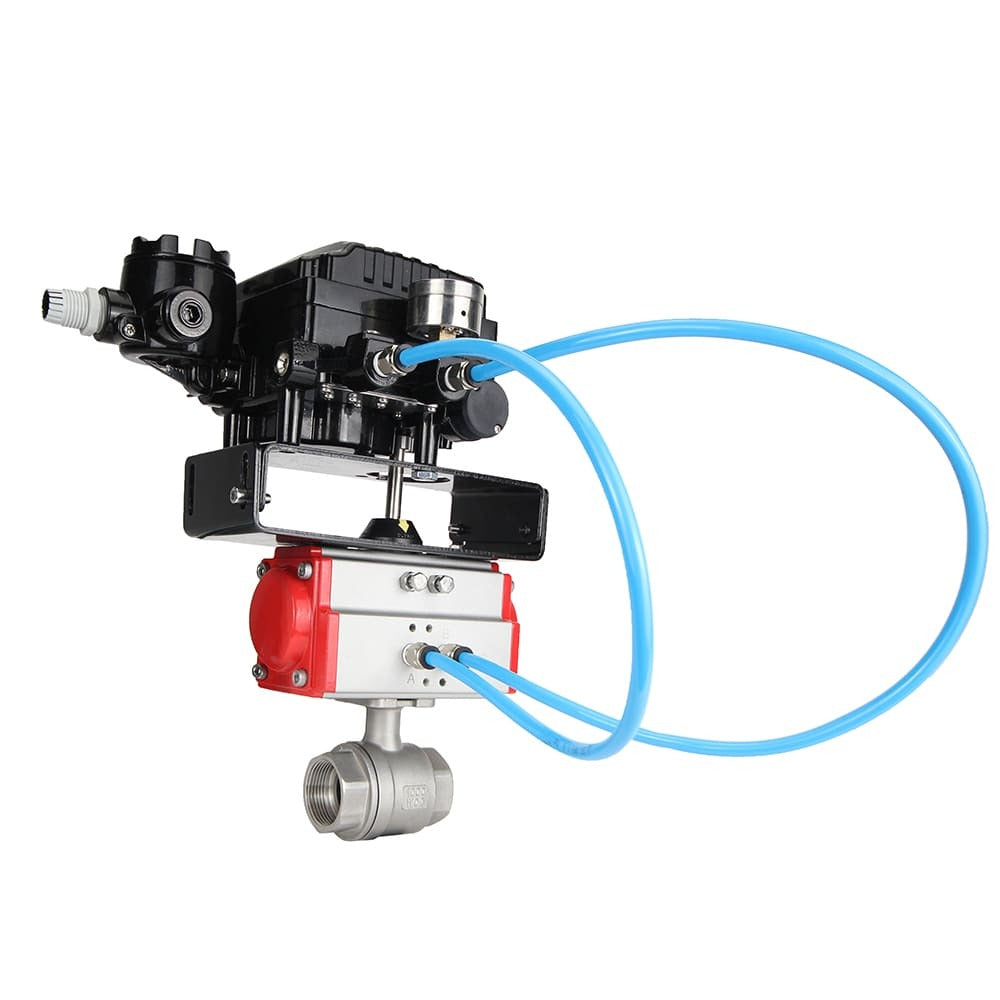

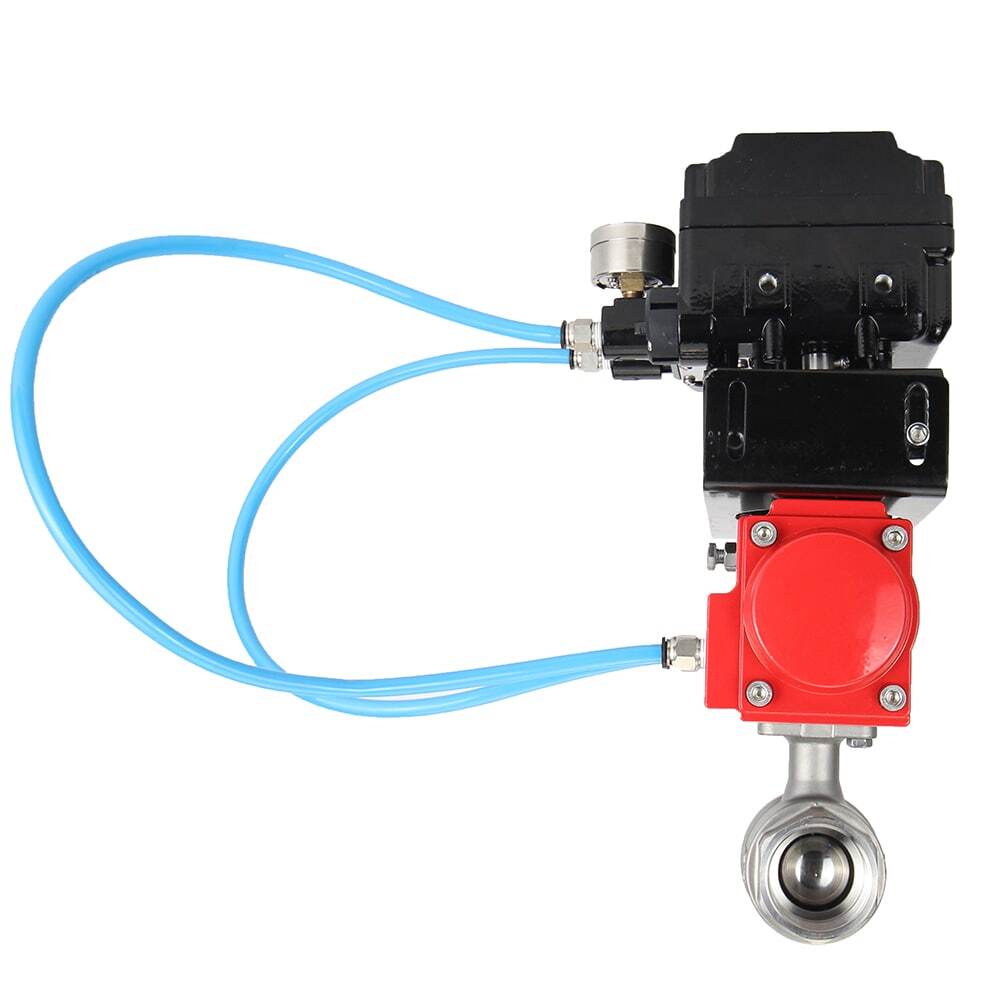

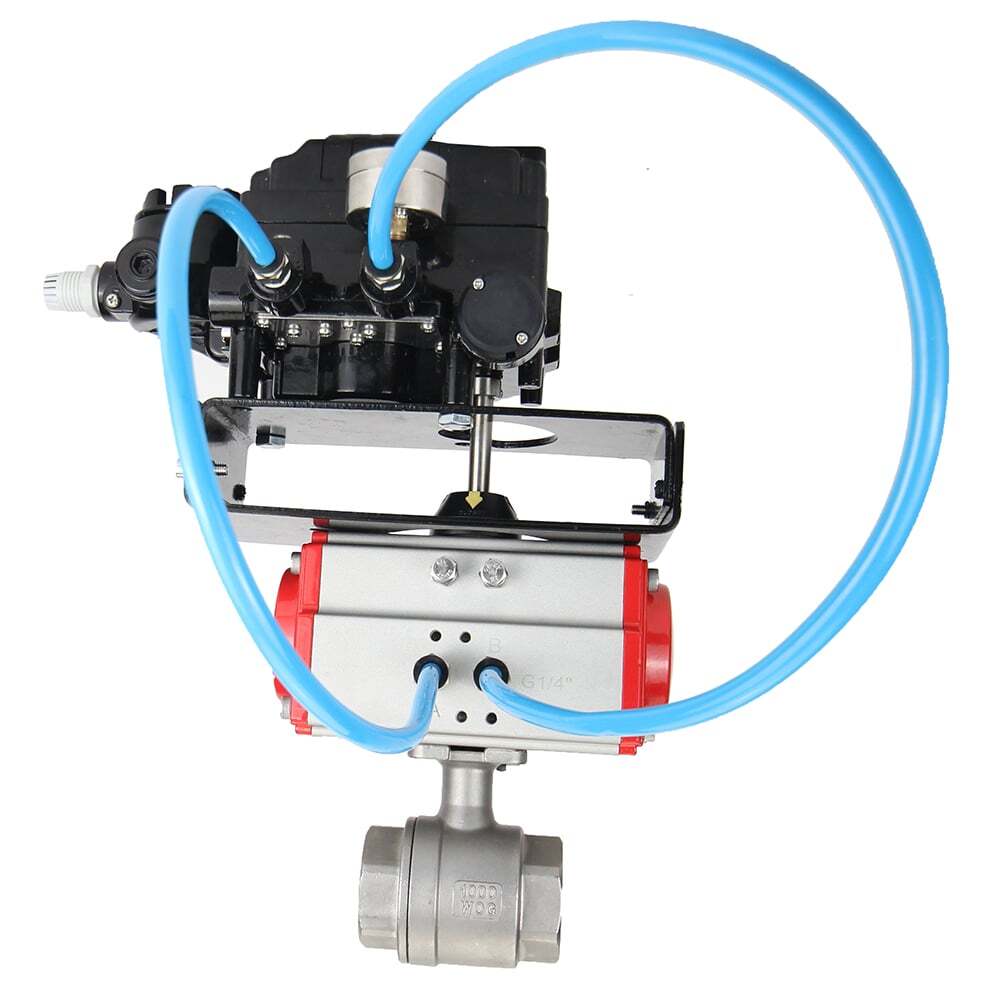

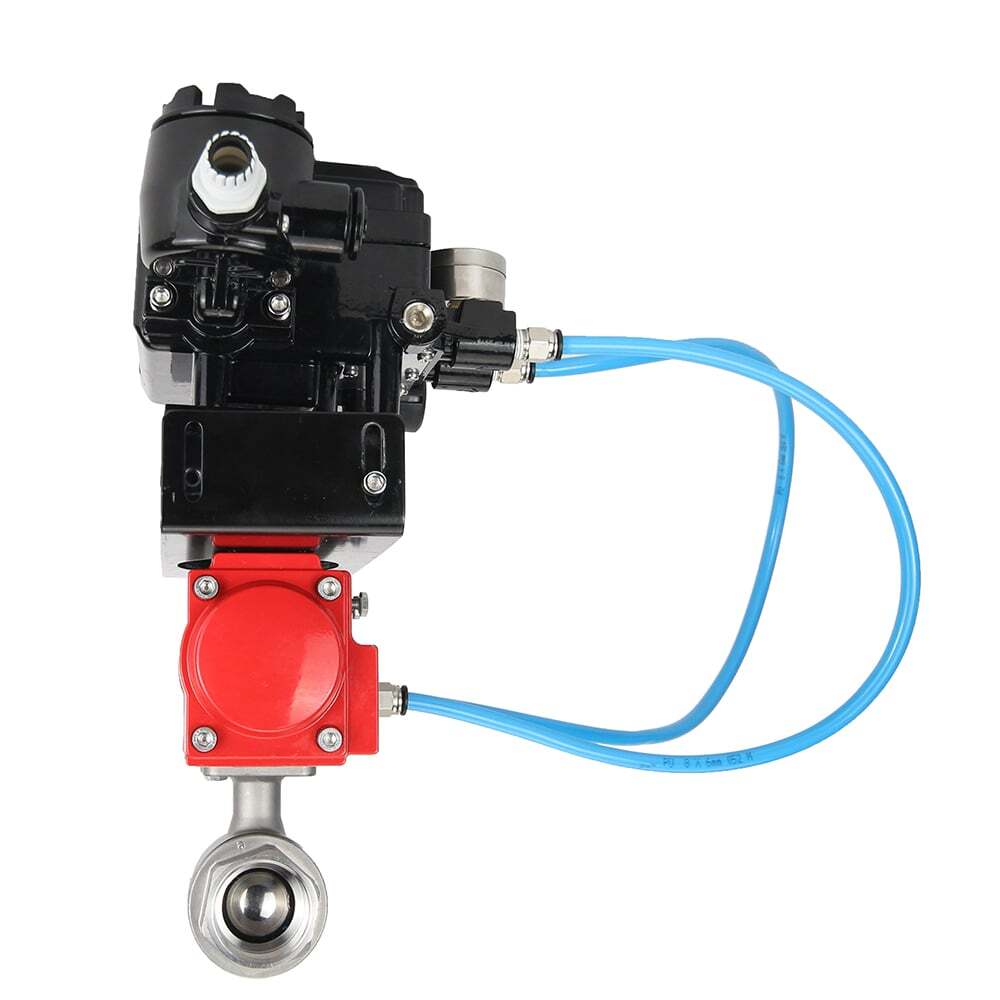

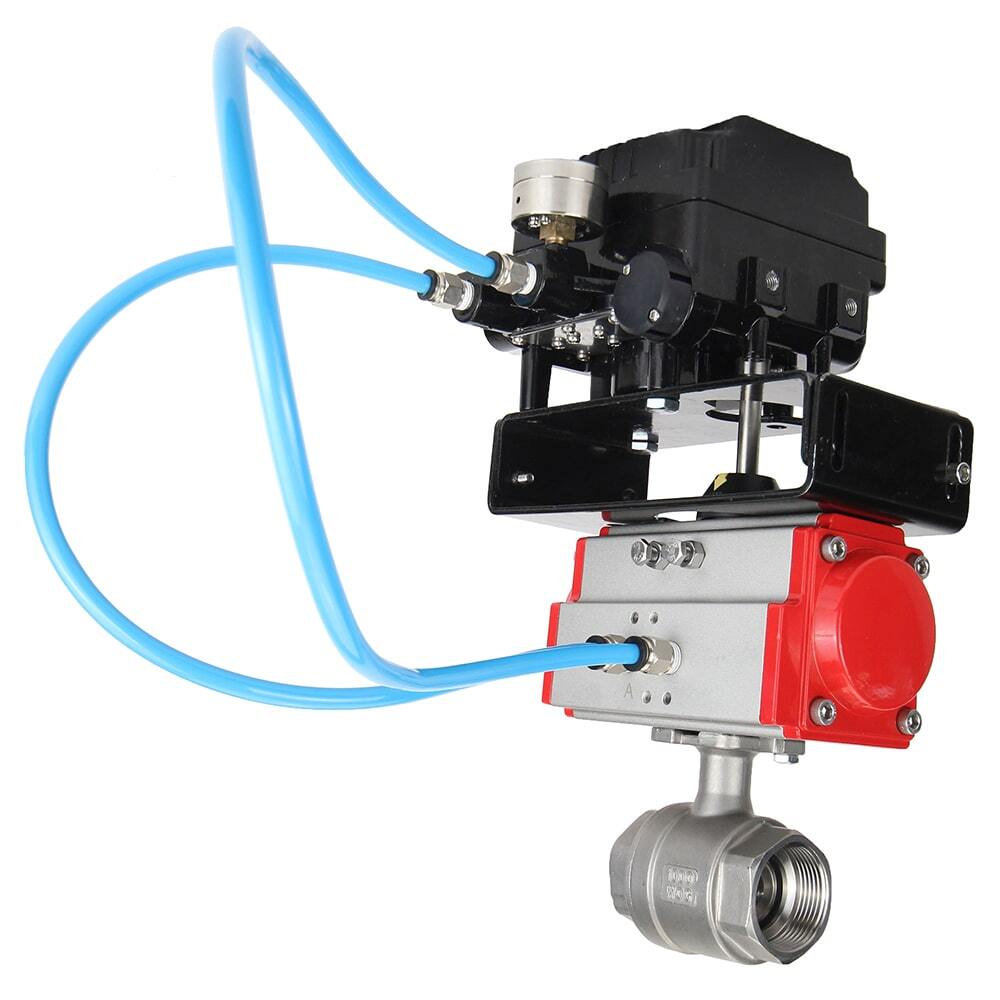

Kugelhahn aus Edelstahl Elephant kshmp316-elephant-da-yt1000rsi, Gehäusematerial - Edelstahl AISI 316, Kugelmaterial - Edelstahl AISI 316, Dichtung - PTFE, pneumatisch betätigt

€749,80
inkl. MwSt. Versand wird beim Checkout berechnet.

Kugelhahn aus Edelstahl Elephant kshmp316-elephant-da-yt1000rsi, Gehäusematerial - Edelstahl AISI 316, Kugelmaterial - Edelstahl AISI 316, Dichtung - PTFE, pneumatisch betätigt - DN10 / 63 bar ist auf Lager und wird versandt, sobald es wieder verfügbar ist

Lieferung und Versand

Die Lieferkosten werden während des Bestellvorgangs festgelegt und variieren je nach mehreren Faktoren, einschließlich Produkttyp, Lieferzeit, Dienstleister und Zielland.

Wenn Sie Fragen zu unseren Produkten, Lieferoptionen oder anderen Themen haben, zögern Sie nicht, uns zu kontaktieren.

Beschreibung

Ein Kugelhahn aus Edelstahl ist ein zuverlässiges und vielseitiges Gerät zur Steuerung des Durchflusses von Flüssigkeiten und Gasen in verschiedenen Industriezweigen. Hergestellt aus korrosionsbeständigem Edelstahl, besitzt er eine hohe Festigkeit und kann sowohl hohen Temperaturen als auch Drücken standhalten. Kugelhähne sind einfach zu bedienen, bieten eine sichere Abdichtung und minimieren das Risiko von Leckagen, was sie zu einer idealen Wahl für den Einsatz in der Öl- und Gasindustrie, Wasseraufbereitungsanlagen, der Lebensmittelindustrie und anderen Bereichen macht, in denen ein zuverlässiges und langlebiges Ventil zur Regulierung des Stoffflusses benötigt wird.

Das Kugelventil wird als Absperrventil in Heizungs-, Wasserversorgungs-, Dampf-, Brennstoff- und pneumatischen Systemen mit Druckluft und neutralen Gasen verwendet. Die Installation von Ventilen dieser Serie ist in Systemen möglich, die flüssige und gasförmige Medien (Wasser, Öl, Öle, Dampf, Luft, Alkohole, Glykol usw.) transportieren, die gegenüber den Materialien des Ventils nicht aggressiv sind. Die Verwendung von Kugelventilen als Regelventile ist nicht erlaubt.
Pneumatischer Antrieb Elephant Drehantrieb ist für die Automatisierung des Steuerungsprozesses von Industrieventilen konzipiert. Er hat einen Einstellbereich von 5°, wenn der Ventilstamm um 90° gedreht wird. Alle internen und externen Teile des pneumatischen Antriebs sind korrosionsbeständig beschichtet. Das Gehäuse des pneumatischen Antriebs ist mit einem pneumatischen Verteiler ausgestattet und ist so ausgelegt, dass es die Richtung ändert, den Druckluftstrom im pneumatischen System startet und stoppt, abhängig von der externen Steuerungsaktion.
Der elektro-pneumatische Drehpositionssteller wird zur Steuerung pneumatischer Drehaktuatoren mittels eines elektrischen Reglers oder Steuersystems mit einem analogen Gleichstrom-Ausgangssignal im Bereich von 4 bis 20 mA verwendet.





Kugelhähne Elephant BV3232P(2 Stück)-FP-T-ISO-H DN10-100 Ru63/40, Vollbohrkupplung, Edelstahl SS316, Dichtung - PTFE, mit doppeltwirkendem Pneumatik-Antrieb PA-DA und mit elektropneumatischem Drehpositionssteller YT-1000RSN mit Rückmeldung - Detaillierte Skizze



Gesamt- und Einbaumaße der Kugelhähne Elephant BV3232P(2pc)-FP-T-ISO-H PA-DA YT-1000RSN mit Rückmeldung:

D.N. Ød, mm L, mm Hmm A, mm Aktie Gewinde, Zoll ISO-Flansch Gewicht, kg
15 15 58 204.5 251.3 9x9 1/2" F03, F04 4.2
20 20 66 207.5 251.3 9x9 3/4" F03, F04 4.3
25 24 72 221.5 251.3 11x11 1" F04, F05 5.1
32 32 83 227.5 261.8 11x11 1 1/4" F04, F05 5.4
40 38 95 237.5 261.8 14x14 1 1/2" F05, F07 6.8
50 49 110 235.5 282.8 14x14 2" F05, F07 7.5
65 64 147 262 282.8 17x17 2 1/2" F07, F10 8.5
80 76 169 271 282.8 17x17 3" F07, F10 8.9
100 98 204 289.5 314.3 18x18 4" F07, F10 15.6





Kugelhähne Elephant BV3232P(2pc)-FP-T-ISO-H DN10-100 Ru63/40, Vollbohrkupplung, Edelstahl SS316, Dichtung - PTFE, mit doppeltwirkendem Pneumatik-Antrieb PA-DA und mit elektropneumatischem Drehpositionssteller YT-1000RSN mit Rückmeldung - Materialskizze

Materialien der Teile für Kugelhähne Elephant BV3232P(2 Stück)-FP-T-ISO-H PA-DA YT-1000RSN mit Rückmeldung:

NEIN. Name Material
1, 6 Rahmen Stahl 316
2, 4 Kugeldichtung PTFE
3 Ball Stahl 316
5 Dichtungsring PTFE
7 Aktie Stahl 316
8 Stangendichtung VITON
9 Spindelmutter Stahl 316
10 Hebel Edelstahl





Pneumatischer Antrieb Elephant

Parameter des pneumatischen Antriebs Elephant:

  • Pneumatischer Antriebstyp - mit Rückholfedern
  • Arbeitsdruck des pneumatischen Antriebs - 6,0 bar
  • Antriebsdrehwinkel - 90°
  • Verstellbereich des Antriebs - 5°
  • Herkunftsland - China
  • Betriebsumgebung - Innen- und Außenbereich
  • Positionsanzeige - offen/geschlossen
  • Beschichtung - Alle internen und externen Teile sind mit einer Korrosionsschutzbeschichtung versehen

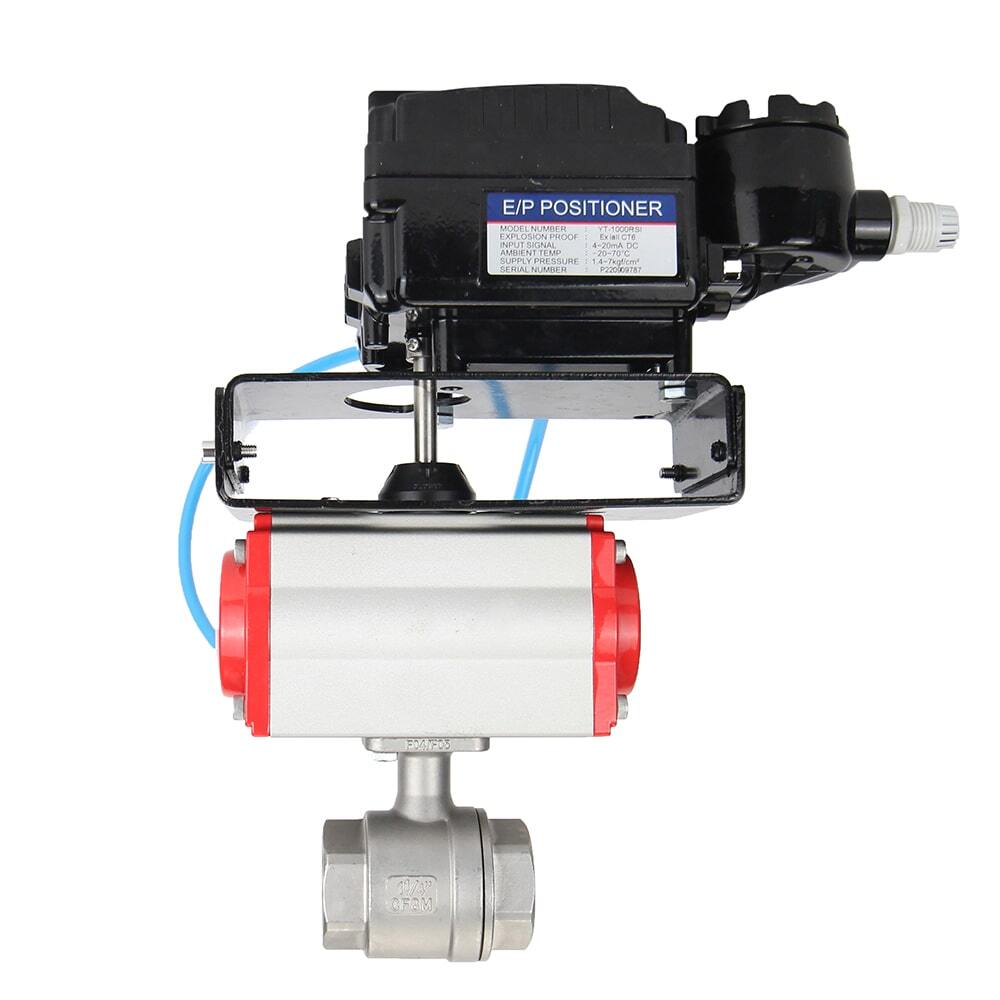

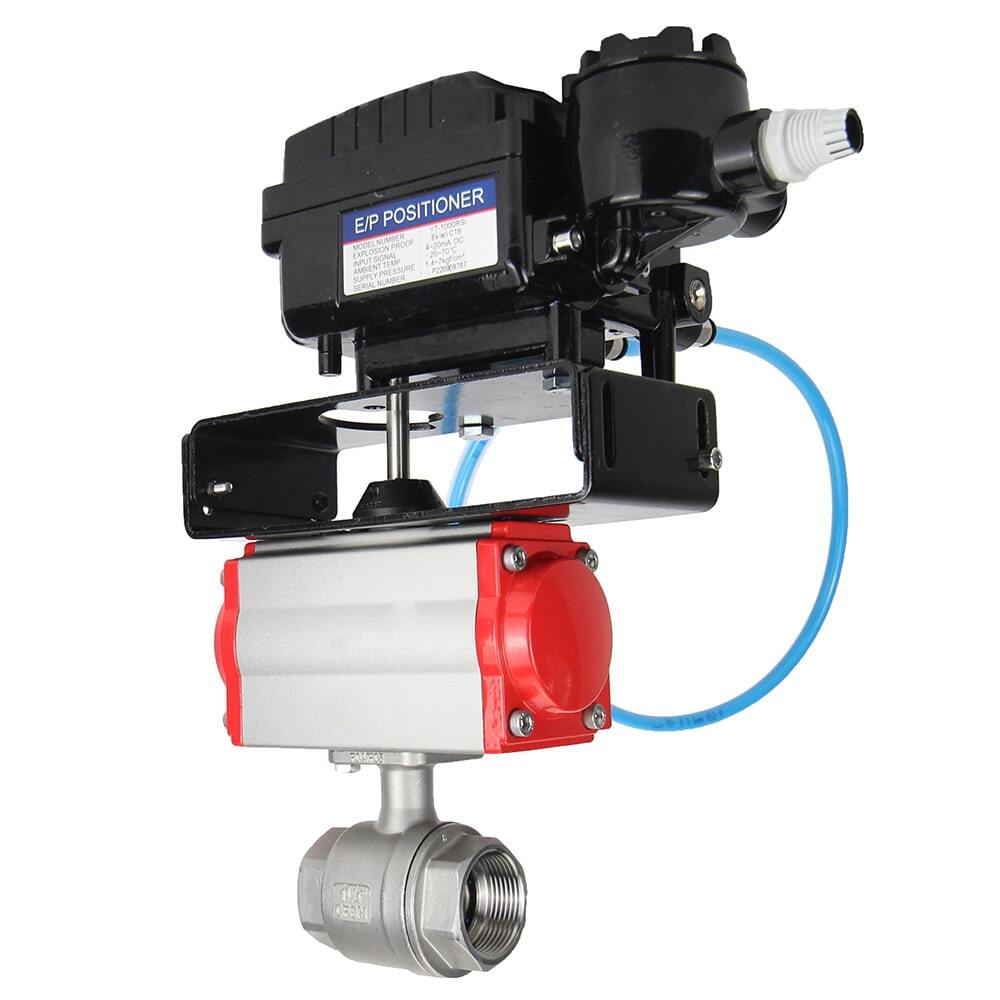

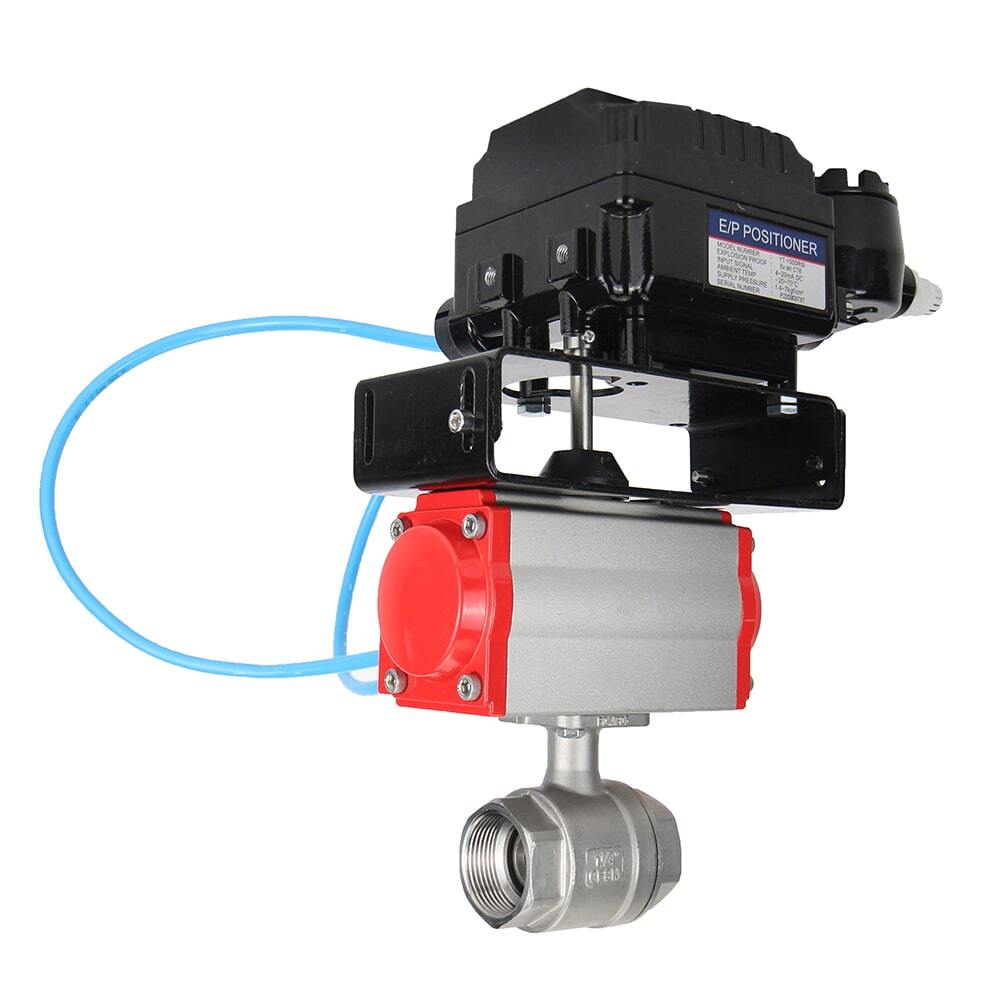

Elektropneumatischer Drehpositionssteller Elephant YT-1000



Parameter der elektropneumatischen Drehpositionsgeber Elephant YT-1000

Aktionstyp Einseitig
Eingangsdruck von 1,7 bis 7 bar
Druckluftverbrauch 2 l/min
Betriebstemperatur von -20°C bis 70°C
Explosionsschutz NEIN
Dichtungsklasse IP66
Rahmen Aluminiumguss





Pässe und Zertifikate

Datenblatt für Elephant DA/SA-xxx doppeltwirkenden pneumatischen Antrieb mit Rückstellfedern

Spezifikation

  • Herkunftsland
    China
  • Portöffnung
    Vollständiger Port
  • Konfiguration
    Zweiwege
  • Körpermaterial
    Edelstahl AISI 316
  • Materialball
    Edelstahl AISI 316
  • Materialkugeldichtung
    PTFE
  • Maximal zulässige Temperatur
    230 °C
  • Verbindungstyp
    Gewinde NPT/BSP
  • Steuerungstyp
    Pneumatischer Antrieb
  • Betriebsumgebung
    Wasser, Luft, Ölprodukte
  • Anwendungen
    Wasserversorgung, Wärmeversorgung
  • Spannung
    110/220 V
  • Ventilrückmeldung
    Ja
  • Explosionsgeschützt
    NEIN
  • Drehmoment
    24 Nm
  • Elektropneumatischer Stellungsregler
    Ja
  • Manuelle Übersteuerung
    Ja
  • Steuersignal
    4-20 mА

Bewertungen (0)

Dokumentation

Zahlung & Sicherheit

Zahlungsmethoden

    Ihre Zahlungsinformationen werden sicher verarbeitet. Wir speichern keine Kreditkartendaten und haben keinen Zugriff auf Ihre Kreditkarteninformationen.ShareRewrite

    Verfügbare Varianten

    SKUAnschlussgrößeDruckPreis VerfügbarkeitAnzahl In den Warenkorb
    D160-45749DN1063 bar €749,80 0 Auf Lager
    D160-45535DN1563 bar €744,00 Ausverkauft
    D160-45536DN2063 bar €757,46 Ausverkauft
    D160-45537DN2563 bar €785,12 Ausverkauft
    D160-45538DN3263 bar €800,31 Ausverkauft
    D160-45539DN4063 bar €879,14 Ausverkauft
    D160-45540DN5063 bar €922,96 Ausverkauft
    D160-45541DN6563 bar €1.070,92 Ausverkauft
    D160-45542DN8063 bar €1.249,32 Ausverkauft
    D160-45543DN10063 bar €1.563,41 Ausverkauft
