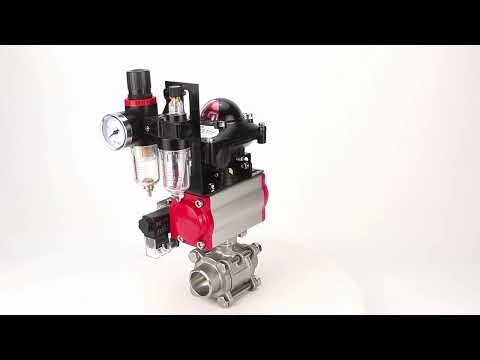

Robinet à boisseau sphérique en acier inoxydable Elephant kshpp-316200-da-4m310-24-apl210n-bpv, matériau du corps - acier inoxydable AISI 316, matériau de la bille - acier inoxydable AISI 316, joint - PTFE, actionné par actionneur pneumatique
Robinet à boisseau sphérique en acier inoxydable Elephant kshpp-316200-da-4m310-24-apl210n-bpv, matériau du corps - acier inoxydable AISI 316, matériau de la bille - acier inoxydable AISI 316, joint - PTFE, actionné par actionneur pneumatique - DN10 / 63 bar ist auf Lager und wird versandt, sobald es wieder verfügbar ist
Verfügbarkeit für Abholungen konnte nicht geladen werden
Lieferung und Versand
Lieferung und Versand
Die Lieferkosten werden während des Bestellvorgangs festgelegt und variieren je nach mehreren Faktoren, einschließlich Produkttyp, Lieferzeit, Dienstleister und Zielland.
Beschreibung
Beschreibung
Un robinet à boisseau sphérique en acier inoxydable est un dispositif fiable et polyvalent pour contrôler le débit de liquides et de gaz dans divers secteurs industriels. Fabriqué en acier inoxydable résistant à la corrosion, il possède une grande résistance et peut supporter à la fois des températures et des pressions élevées. Les robinets à boisseau sphérique sont faciles à utiliser, offrent une étanchéité sûre et minimisent le risque de fuites, ce qui en fait un choix idéal pour une utilisation dans l'industrie pétrolière et gazière, les usines de traitement des eaux, l'industrie alimentaire et d'autres domaines où une vanne fiable et durable est nécessaire pour réguler le débit de substances.
Les actionneurs pneumatiques rotatifs à double effet et les actionneurs pneumatiques rotatifs avec ressorts de rappel sont conçus pour l'automatisation du processus de contrôle des vannes d'arrêt industrielles - vannes à guillotine, vannes à boisseau sphérique. Les actionneurs pneumatiques Elephant sont conçus pour fonctionner à l'intérieur comme à l'extérieur. Toutes les pièces internes et externes sont recouvertes d'un revêtement anticorrosion.
Les vannes pneumatiques sont utilisées pour le contrôle des systèmes pneumatiques dotés d'une surface d'amarrage NAMUR, pour l'installation de vannes à travers des trous traversants dans le boîtier.
L'unité de fin de course est conçue pour la signalisation visuelle et électrique des positions finales de la vanne. Elle est montée sur la surface supérieure de l'actionneur pneumatique et reliée à l'arbre de l'actionneur - norme DIN. Le boîtier étanche contient généralement deux capteurs qui surveillent la position de l'arbre de l'actionneur et signalent les positions finales. L'indication visuelle de la position peut être observée sur le corps de l'unité : un indicateur visuel 3D ROUGE-FERMÉ et VERT-OUVERT.
L'unité de traitement d'air AFC2000 Elephant est conçue pour nettoyer l'air comprimé de l'humidité et des particules solides, éliminer le condensat, maintenir automatiquement la pression à un niveau prédéfini, alimenter en lubrifiant depuis un réservoir dans le flux d'air comprimé les éléments du système pneumatique avec une large plage de capacité de 500 litres/minute à 10 000 litres/minute. Le lubrificateur (atomiseur d'huile) ajoute de l'huile d'une viscosité de 32 mm²/s (=cSt) à 40°C au système pneumatique pour une lubrification supplémentaire des composants de commande - vérins pneumatiques et vannes pneumatiques.
Principaux paramètres des robinets à boisseau sphérique KShPP 316.200
| Diamètre nominal DN, mm | 10-100 |
| Pression de service PN, bar | 63 |
| Température de l'environnement de travail t, ⁰C | de -20 à +200 |
| Environnement de travail | eau, vapeur, produits pétroliers et autres milieux liquides ou gazeux neutres pour les matériaux du robinet |
| Raccordement au pipeline | soudure/soudure |
| Type de section d'écoulement | alésage intégral |
| Classe d'étanchéité du robinet à boisseau sphérique | « A » selon GOST 9544-2015 |
| Type de contrôle | manuel (poignée) |
| Ajout | l'installation d'un entraînement électrique ou pneumatique est possible (ISO 5211-2001) |
| Pression nominale PN, MPa (kg/cm2) | 1,2 (12) |
| Pression de service, bar | 2...8 |
| Environnement de travail | Air comprimé filtré ou gaz non agressifs, huiles |
| Diamètre maximal des particules | Moins de 30 µm2 |
| Température de fonctionnement, °C | de -20 à +80 |
| de -40 à +80 (version basse température) | |
| de -20 à +160 (en air sec) | |
| Plage de réglage | 5° pour rotation à 0° et 90° |
| Duplication manuelle | Il y a |
| Indicateur de position | ouvert/fermé |
| Environnement d'exploitation | à l'intérieur et à l'extérieur (toutes les pièces internes et externes ont un revêtement anti-corrosion). |
Principaux paramètres des vannes pneumatiques
| Conception | type de bobine |
| Pression nominale PN, MPa (kg/cm2) | 1,2 (12) |
| Pression de service, bar | 1,5…8 |
| Environnement de travail | air comprimé filtré |
| Température ambiante t, ⁰C | de +5 à +50 |
| Fréquence de réponse | 5 cycles/s |
| Duplication manuelle | Il y a |
| Degré de protection | IP 65 |
| Fixation | à travers des trous dans le corps |
| Matériau du corps | aluminium anodisé |
| Temps de réponse | 0,05 s. |
Principaux paramètres de l'unité de fin de course
| Signification | Exécution | Option |
| Courant maximal | 5 A | |
| Tension maximale | 250 V | |
| Protection contre les explosions | Non | |
| Protection | IP65 toutes saisons | IP67 |
| Température ambiante | De -40°C à +80°C | De -50°C à +80°C |
| Filetage d'entrée de câble | 2 x NPT1/2” | PF1/2′′, P1/2′′M20x15, PG13.5 |
| Bornier | 8 cellules 0,08-2,6 mm2 | |
| Position de l'indicateur | FERMÉ : rouge OUVERT : vert | FERMÉ : rouge OUVERT : jaune |
| Capteur | 2 micro-interrupteurs électromécaniques SPDT OMRON V151-1C25 | 2 capteurs inductifs NPN, 2 détecteurs de proximité NAMUR |
| Revêtement extérieur | Revêtement en polyester (noir) | rouge, vert, jaune, bleu |
| Arbre | Tige standard (17 mm) | Tige allongée |
Principaux paramètres de l'unité de traitement d'air AFC2000
| Pression de service, bar | 8 |
| Pression maximale, bar | 10 |
| Plage de pression réglable, bar | 0,5 ÷ 9 |
| Pression de destruction, bar | 15 |
| Raccordement aérien | 1/4" |
| Température de fonctionnement, C | de -5 à +60 |
| Taille des particules filtrées, µm | 40 |
| Viscosité de l'huile | ISO VG 32 |
| Poids, kg | 0,395 |
| Composition du kit | filtre-séparateur d'humidité, régulateur de pression, lubrificateur, support |
