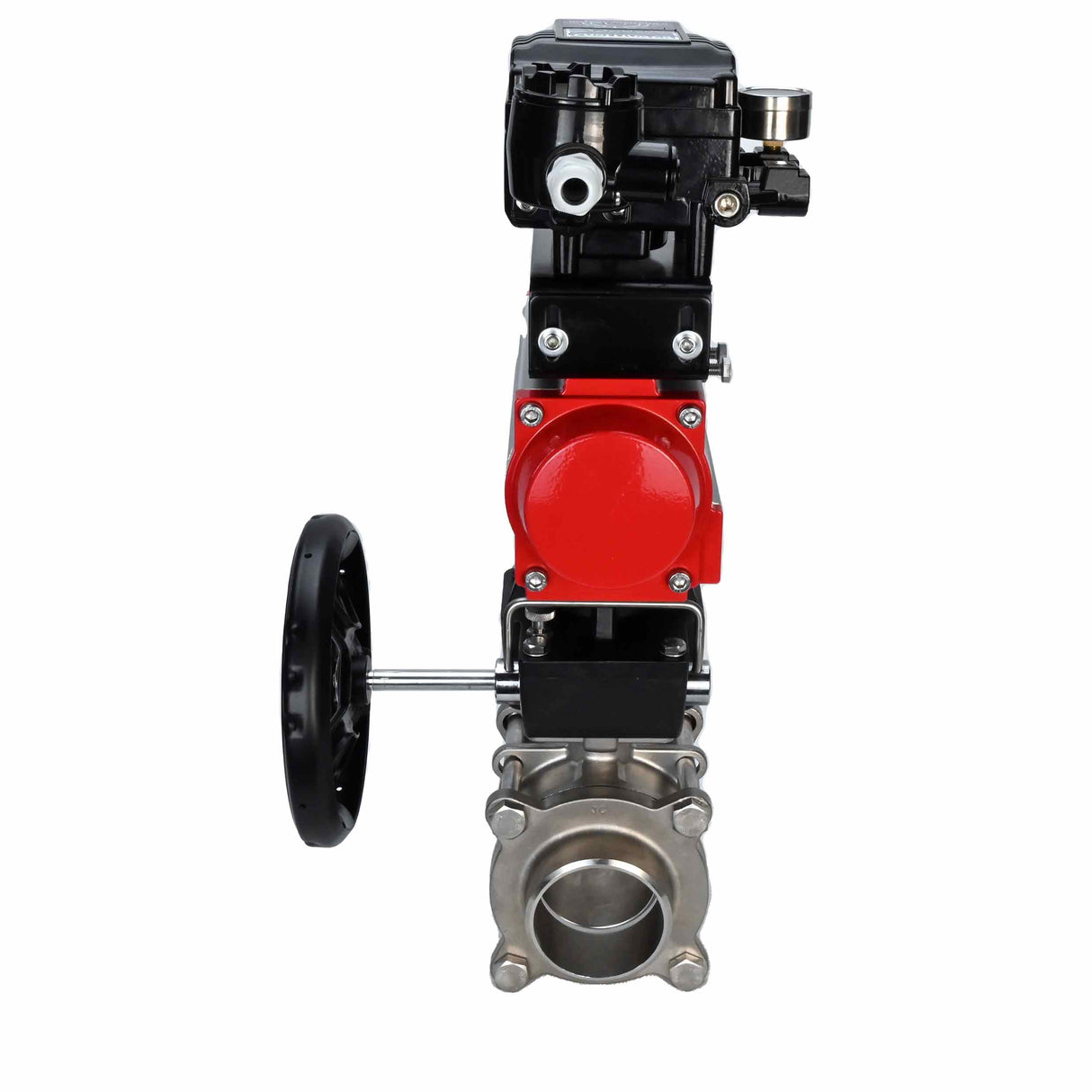

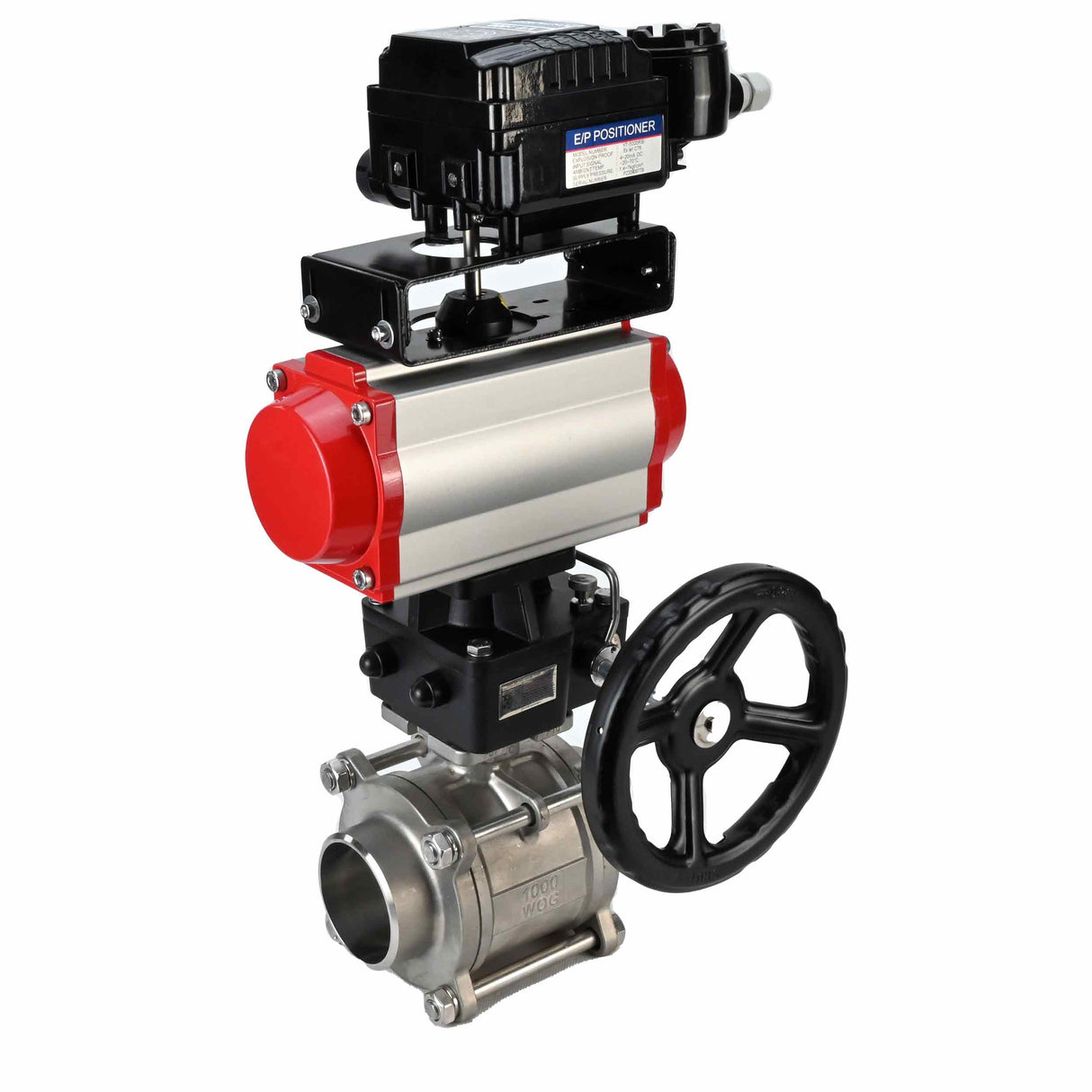

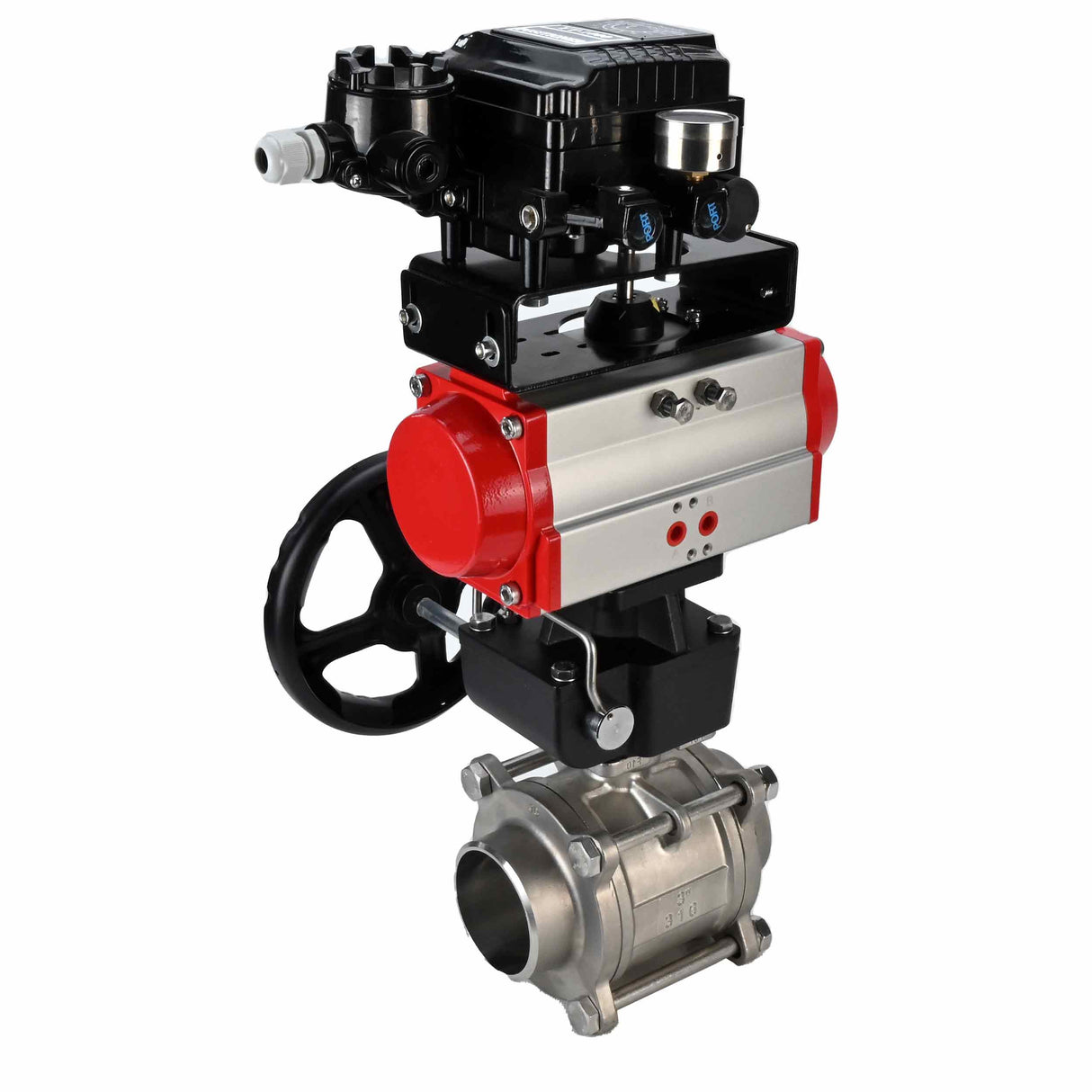

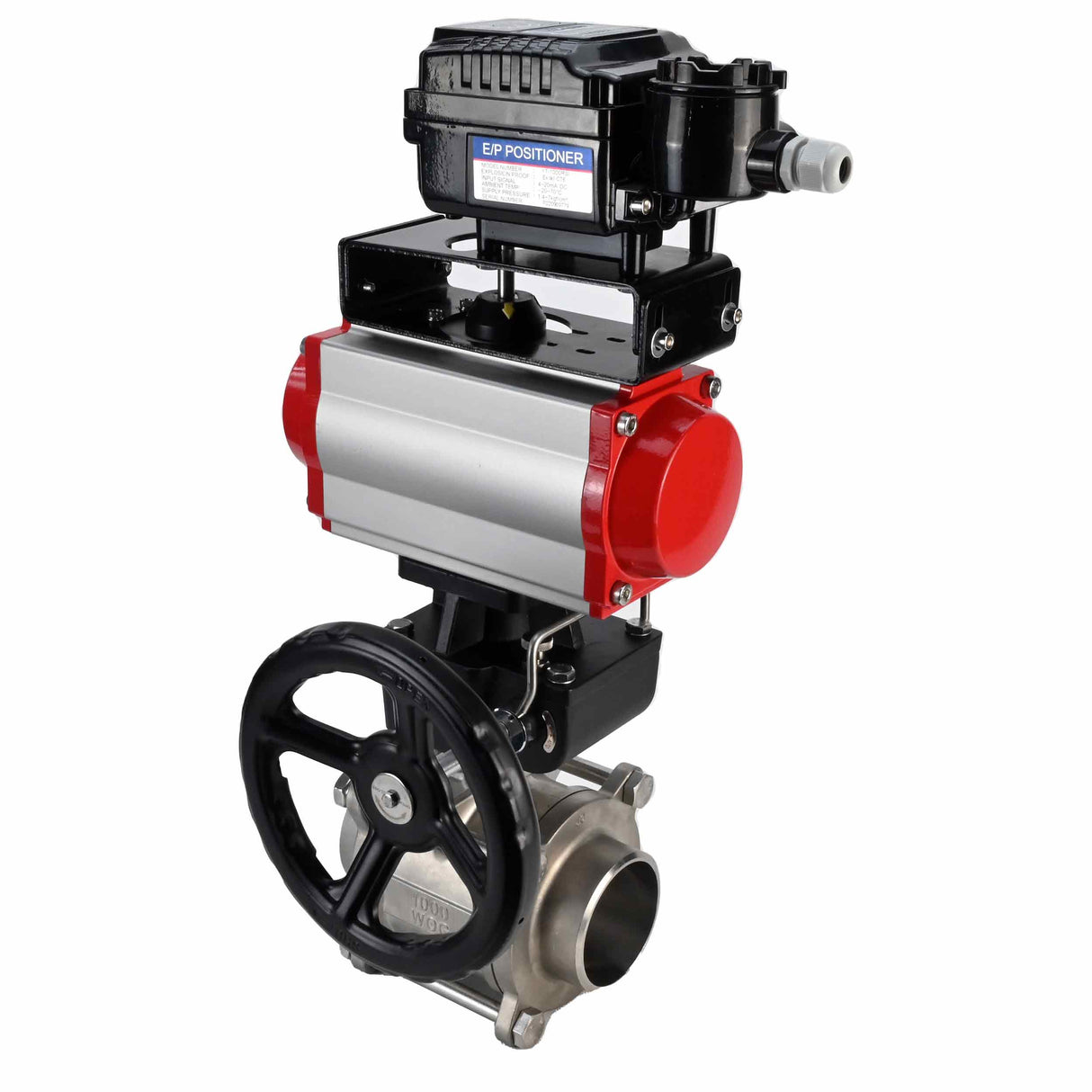

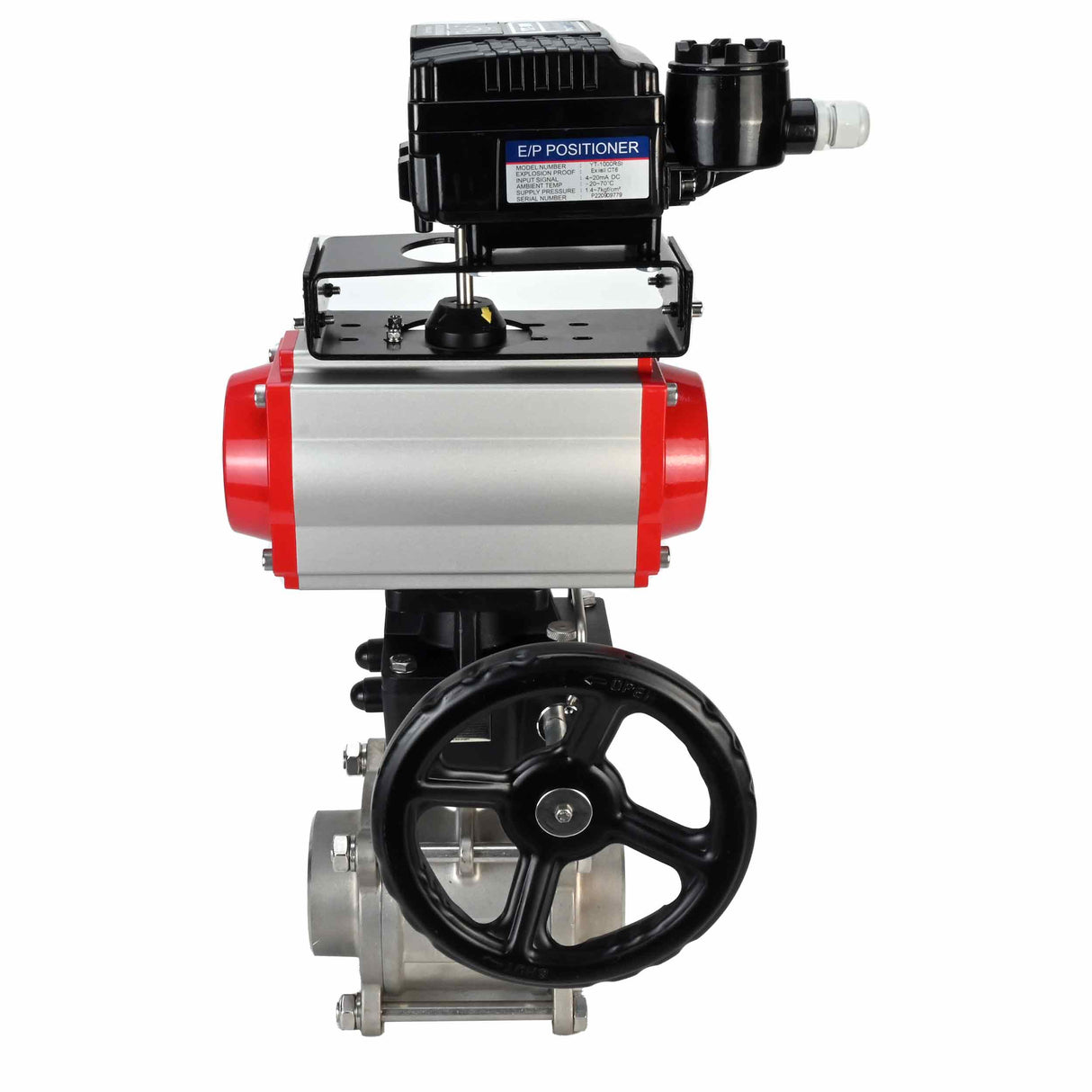

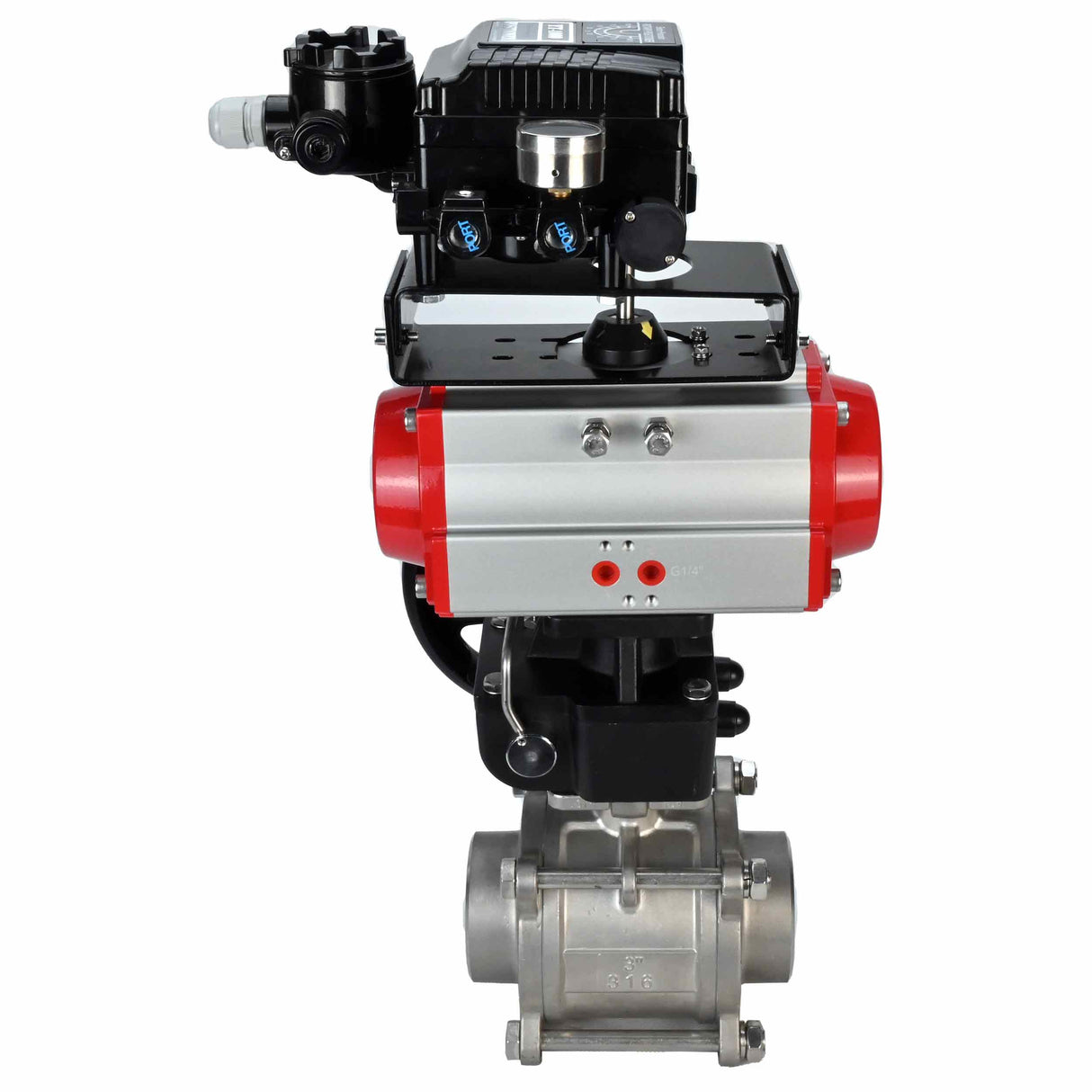

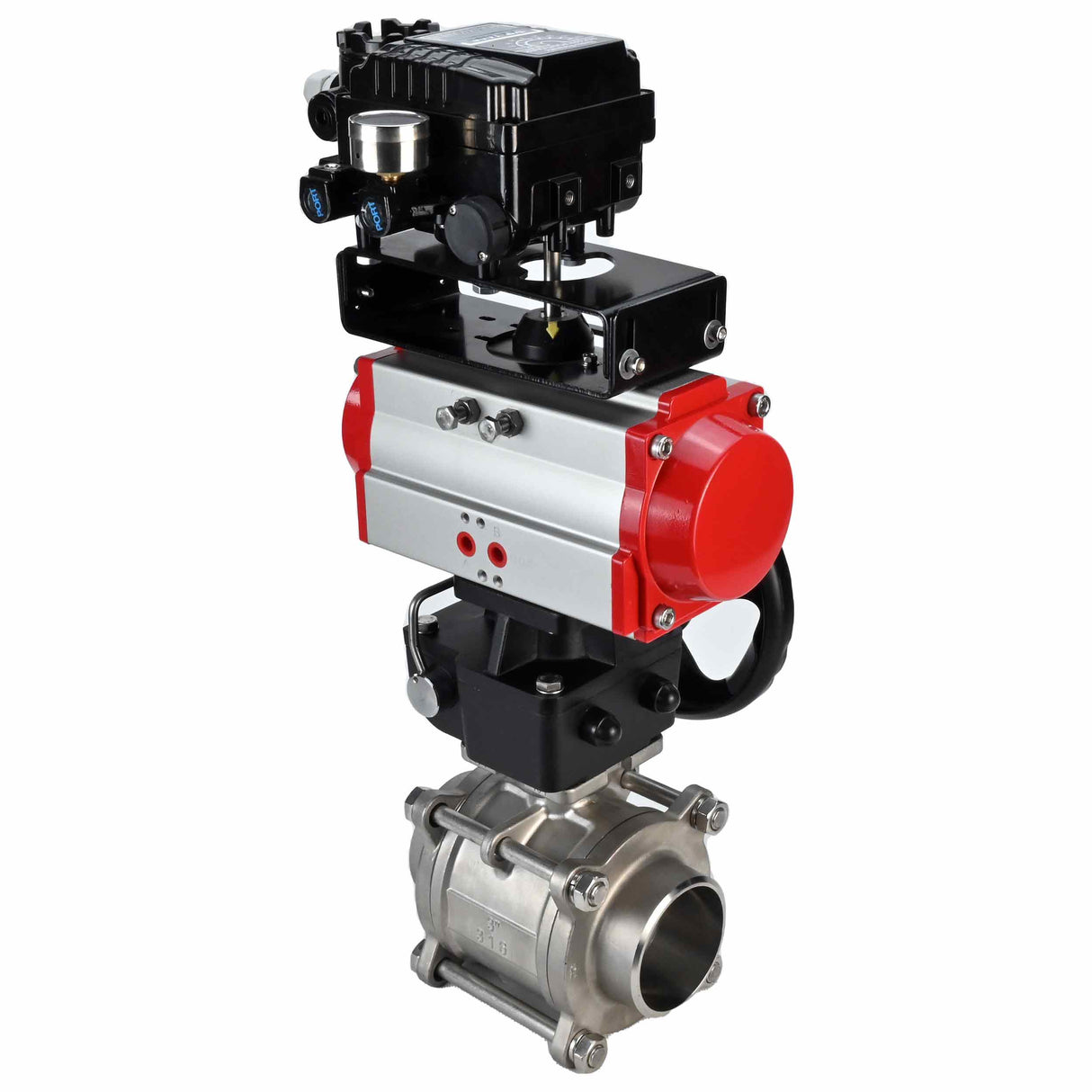

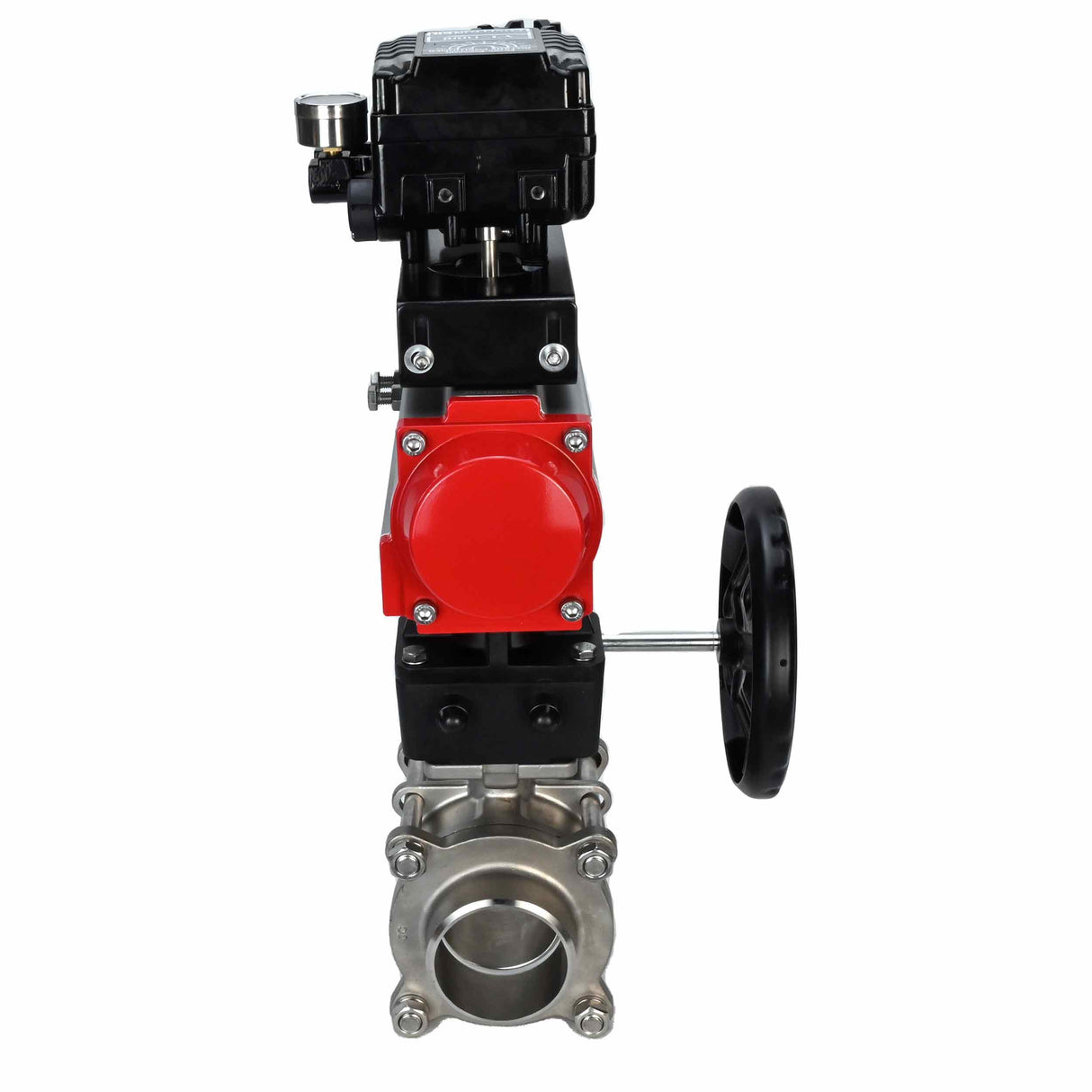

Robinet à boisseau sphérique en acier inoxydable Elephant kshpp-316200-da-yt1000rsn-hdm, matériau du corps - acier inoxydable AISI 316, matériau de la bille - acier inoxydable AISI 316, joint - PTFE, actionné par actionneur pneumatique
Robinet à boisseau sphérique en acier inoxydable Elephant kshpp-316200-da-yt1000rsn-hdm, matériau du corps - acier inoxydable AISI 316, matériau de la bille - acier inoxydable AISI 316, joint - PTFE, actionné par actionneur pneumatique - DN10 / 63 bar ist auf Lager und wird versandt, sobald es wieder verfügbar ist
Verfügbarkeit für Abholungen konnte nicht geladen werden
Lieferung und Versand
Lieferung und Versand
Die Lieferkosten werden während des Bestellvorgangs festgelegt und variieren je nach mehreren Faktoren, einschließlich Produkttyp, Lieferzeit, Dienstleister und Zielland.
Beschreibung
Beschreibung
Un robinet à boisseau sphérique en acier inoxydable est un dispositif fiable et polyvalent pour contrôler le débit de liquides et de gaz dans divers secteurs industriels. Fabriqué en acier inoxydable résistant à la corrosion, il possède une grande résistance et peut supporter à la fois des températures et des pressions élevées. Les robinets à boisseau sphérique sont faciles à utiliser, offrent une étanchéité sûre et minimisent le risque de fuites, ce qui en fait un choix idéal pour une utilisation dans l'industrie pétrolière et gazière, les usines de traitement des eaux, l'industrie alimentaire et d'autres domaines où une vanne fiable et durable est nécessaire pour réguler le débit de substances.
Les actionneurs pneumatiques rotatifs à double effet et les actionneurs pneumatiques rotatifs avec ressorts de rappel sont conçus pour l'automatisation du processus de contrôle des vannes d'arrêt industrielles - vannes à guillotine, vannes à boisseau sphérique. Les actionneurs pneumatiques Elephant sont conçus pour fonctionner à l'intérieur comme à l'extérieur. Toutes les pièces internes et externes sont recouvertes d'un revêtement anticorrosion.
Le positionneur rotatif électropneumatique est utilisé pour contrôler les actionneurs rotatifs pneumatiques au moyen d'un contrôleur électrique ou d'un système de commande avec une plage de signaux de sortie CC analogique de 4 à 20 mA. La fonction du positionneur est basée sur l'équilibrage des forces. Le positionneur utilise un dispositif de type buse-clapet et un servomécanisme de rétroaction (un système de ressorts et de leviers) pour équilibrer les forces de commande et de rétroaction lorsque l'actionneur pneumatique (vanne) atteint la position correspondant au signal de commande.

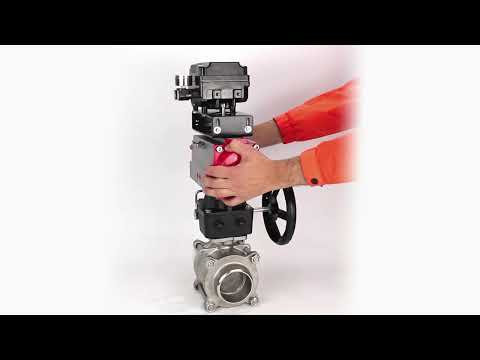

L'actionneur manuel double tour Elephant BV3232P(3pc)-FP-W-ISO-H Rou63/40/25 PA-DA MON YT-1000RSN avec embrayage déconnectable permet le réglage manuel du positionnement requis des vannes, registres et autres dispositifs quart de tour lors du remplacement des actionneurs quart de tour pneumatiques, électriques ou hydrauliques. Convient pour une installation intérieure et extérieure. La conception modulaire de la commande manuelle est destinée à fournir la solution la plus efficace et la plus efficiente pour toute la gamme d'applications de commande manuelle.
Principaux paramètres des robinets à boisseau sphérique KShPP 316.200
| Diamètre nominal DN, mm | 10-100 |
| Pression de service PN, bar | 63 |
| Température de l'environnement de travail t, ⁰C | de -20 à +200 |
| Environnement de travail | eau, vapeur, produits pétroliers et autres milieux liquides ou gazeux neutres pour les matériaux du robinet |
| Raccordement au pipeline | soudure/soudure |
| Type de section d'écoulement | alésage intégral |
| Classe d'étanchéité du robinet à boisseau sphérique | « A » selon GOST 9544-2015 |
| Type de contrôle | manuel (poignée) |
| Ajout | l'installation d'un entraînement électrique ou pneumatique est possible (ISO 5211-2001) |
| Pression nominale PN, MPa (kg/cm2) | 1,2 (12) |
| Pression de service, bar | 2...8 |
| Environnement de travail | Air comprimé filtré ou gaz non agressifs, huiles |
| Diamètre maximal des particules | Moins de 30 µm2 |
| Température de fonctionnement, °C | de -20 à +80 |
| de -40 à +80 (version basse température) | |
| de -20 à +160 (en air sec) | |
| Plage de réglage | 5° pour rotation à 0° et 90° |
| Duplication manuelle | Il y a |
| Indicateur de position | ouvert/fermé |
| Environnement d'exploitation | à l'intérieur et à l'extérieur (toutes les pièces internes et externes ont un revêtement anti-corrosion). |
Paramètres de base des positionneurs rotatifs électropneumatiques
| Type d'action | Unilatéral |
| Pression d'entrée | de 1,4 à 7 bars |
| Consommation d'air comprimé | 3 l/min |
| Température de fonctionnement | de -20°С à 70°С |
| Protection contre les explosions | Non |
| Classe d'étanchéité | IP66 |
| Cadre | Moulage d'aluminium |
Paramètres de base des doubleurs de volant
| Modèle | Rapport de démultiplication | Couple, Nm | Poids, kg |
| HDM-1 | 26:1 | 250 | 3.0 |
| HDM-2 | 28:1 | 450 | 4.5 |
| HDM-3 | 38:1 | 700 | 6.9 |
