Elephant  |  SKU: D160-38011

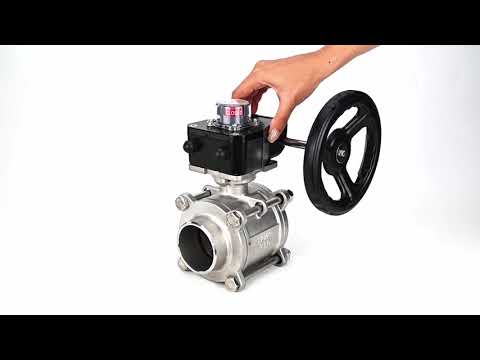

Kugelhahn aus Edelstahl Elephant kshpp-316200-iso_hgb, Gehäusematerial - Edelstahl AISI 316, Kugelmaterial - Edelstahl AISI 316, Dichtung - PTFE, handbetätigt

€137,46
inkl. MwSt. Versand wird beim Checkout berechnet.

Lieferung und Versand

Die Lieferkosten werden während des Bestellvorgangs festgelegt und variieren je nach mehreren Faktoren, einschließlich Produkttyp, Lieferzeit, Dienstleister und Zielland.

Wenn Sie Fragen zu unseren Produkten, Lieferoptionen oder anderen Themen haben, zögern Sie nicht, uns zu kontaktieren.

Beschreibung

Ein Kugelhahn aus Edelstahl ist ein zuverlässiges und vielseitiges Gerät zur Steuerung des Durchflusses von Flüssigkeiten und Gasen in verschiedenen Industriezweigen. Hergestellt aus korrosionsbeständigem Edelstahl, besitzt er eine hohe Festigkeit und kann sowohl hohen Temperaturen als auch Drücken standhalten. Kugelhähne sind einfach zu bedienen, bieten eine sichere Abdichtung und minimieren das Risiko von Leckagen, was sie zu einer idealen Wahl für den Einsatz in der Öl- und Gasindustrie, Wasseraufbereitungsanlagen, der Lebensmittelindustrie und anderen Bereichen macht, in denen ein zuverlässiges und langlebiges Ventil zur Regulierung des Stoffflusses benötigt wird.



Technische Daten von Kugelhähnen Elephant BV3232P-FP-W-ISO DN10-100 RU63, Gehäuse SS316 mit HGB-Reduzierer

Nennweite DN, mm 10-100
Arbeitsdruck PN, bar 63
Temperatur der Arbeitsumgebung t, ⁰C von -20 bis +200
Arbeitsumfeld Wasser, Dampf, Erdölprodukte und andere flüssige oder gasförmige Medien, die gegenüber den Materialien des Hahns neutral sind
Verbindung zur Pipeline Schweißen/Schweißen
Art des Flussabschnitts volle Bohrung
Steuerungstyp manuell (Griff)
Zusatz Installation eines elektrischen oder pneumatischen Antriebs ist möglich (ISO 5211-2001)





Skizze von Kugelhähnen Elephant BV3232P-FP-W-ISO Du10-100 RU63, Gehäuse SS316 mit Getriebe HGB





Gesamt- und Einbaumaße von Kugelhähnen Elephant BV3232P-FP-W-ISO DN10-100 RU63, Gehäuse SS316 mit Getriebe HGB

D.N. D, mm L±1,5, mm L1, mm H1, mm H2, mm
10 10 63 84 73 38.9
15 15 65 84  73 40
20 20 75 84 73 43.9
25 25 83 84 73 53
32 32 98 84 73 56
40 40 112 84 73 60
50 50 135 84 73 75
65 65 175 102 78 97
80 80 198 102 78 112
100 100 246 102 78 122





Detailzeichnung von Kugelhähnen Elephant BV3232P-FP-W-ISO DN10-100 RU63, Gehäuse SS316 mit Getriebe HGB



Materialien der Teile von Kugelhähnen Elephant BV3232P-FP-W-ISO DN10-100 RU63, Gehäuse SS316 mit Getriebe HGB

Artikelnr. Teilename Material Menge
1 Rahmen SS316 1
2 Kugelhahn S304/S316 1
3 Bolzen S201/S304 4~6
4 schrauben S201/S304 4~6
5 Versiegelung PTFE 1
6 Aktie SS304/SS316 1
7 Siegel S201/S304 1
8 schrauben S201/S304 1
9 Deckel WCB/CF8/CF8M 2
10 Sattelringe PPL 2
11 Anlaufscheibe PTFE 1
12 Hebel S201/S304 1
13 Griffschale PVC 1
14 Stopper S201/S304 1
15 Dichtungsring VITON 1





D.N. T, mm C, mm Drehmoment, Nm ISO 5211 Gewicht, kg
10 131 9 3 F03/F04 0.578
15 131 9 6 F03/F04 0.645
20 131 9 6 F03/F04 0.810
25 167 11 6 F04/F05 1,085
32 167 11 7.5 F04/F05 1.66
40 193 14 18 F05/F07 2,195
50 193 14 28 F05/F07 3,025
65 242 17 32 F07/F10 5,910
80 272 17 38 F07/F10 8,135
100 295 17 80 F07/F10 15.15

Spezifikation
  • Herkunftsland
    China
  • Portöffnung
    Vollständiger Port
  • Konfiguration
    Zweiwege
  • Körpermaterial
    Edelstahl AISI 316
  • Materialball
    Edelstahl AISI 316
  • Materialkugeldichtung
    PTFE
  • Maximal zulässige Temperatur
    200 °C
  • Verbindungstyp
    Zum Schweißen
  • Steuerungstyp
    Gang
  • Betriebsumgebung
    Wasser, Luft, Ölprodukte
  • Anwendungen
    Wasserversorgung, Wärmeversorgung
  • Explosionsgeschützt
    NEIN
  • Drehmoment
    180 Nm

Bewertungen (0)

Dokumentation

Zahlung & Sicherheit

Zahlungsmethoden

    Ihre Zahlungsinformationen werden sicher verarbeitet. Wir speichern keine Kreditkartendaten und haben keinen Zugriff auf Ihre Kreditkarteninformationen.ShareRewrite

    Verfügbare Varianten

    SKUAnschlussgrößeDruckPreis VerfügbarkeitAnzahl In den Warenkorb
    D160-38007DN1063 bar €573,23 Ausverkauft
    D160-38006DN2063 bar €894,92 Ausverkauft
    D160-38013DN2563 bar €165,24 Ausverkauft
    D160-38012DN4063 bar €174,99 Ausverkauft
    D160-38011DN5063 bar €137,46 2 Auf Lager
    D160-38010DN6563 bar €179,23 Ausverkauft
    D160-38009DN8063 bar €221,82 Ausverkauft
    D160-38008DN10063 bar €420,40 Ausverkauft
