Elephant  |  SKU: D160-37402

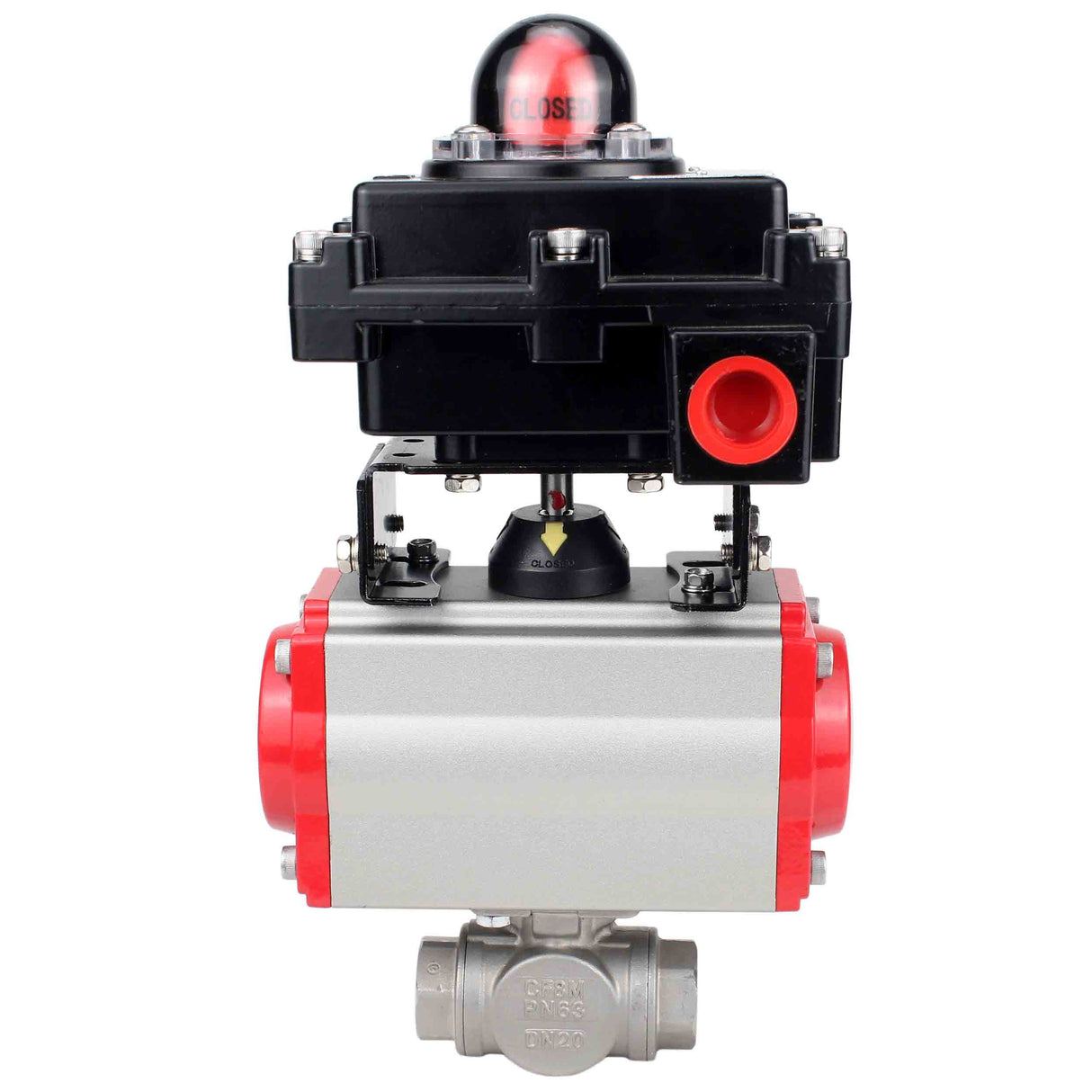

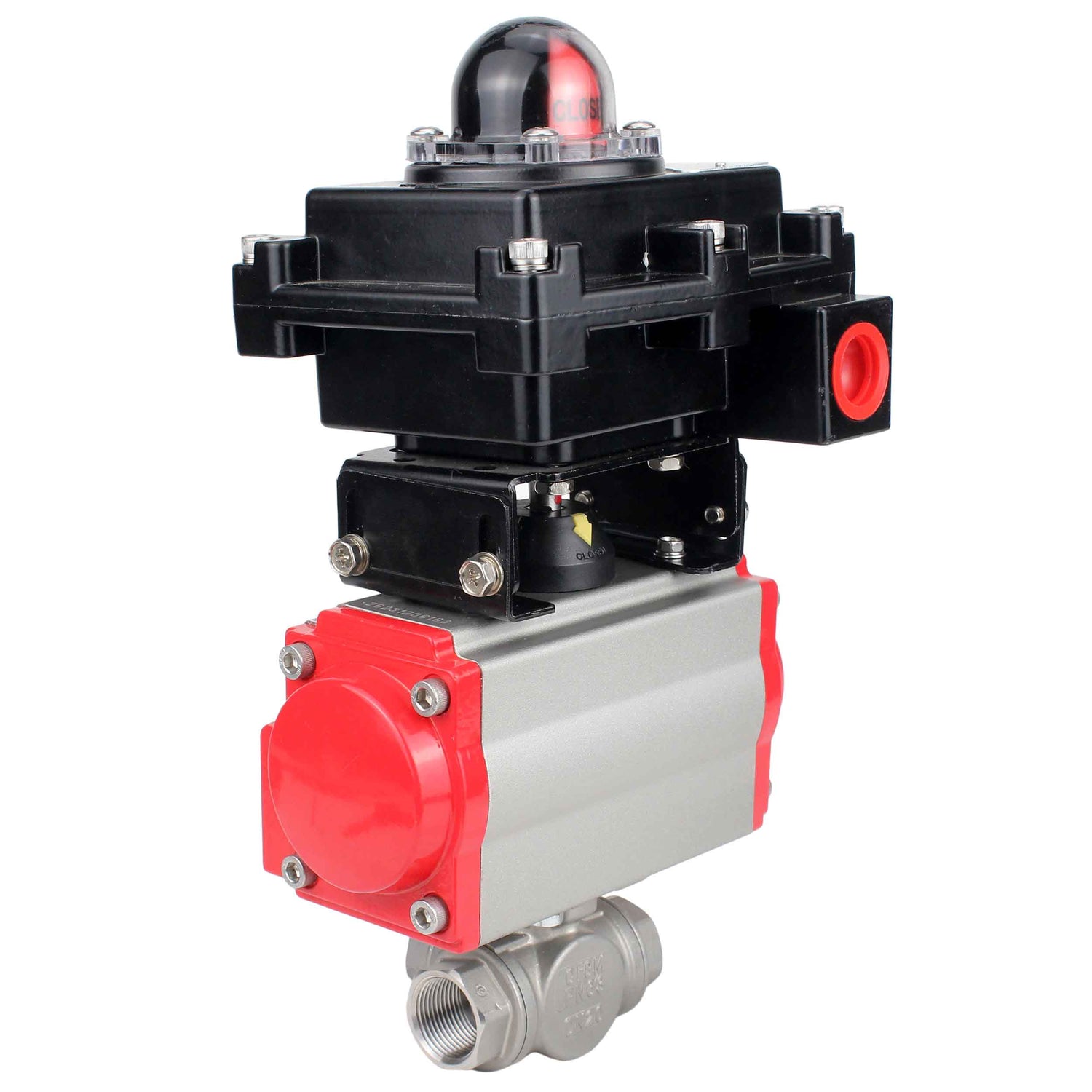

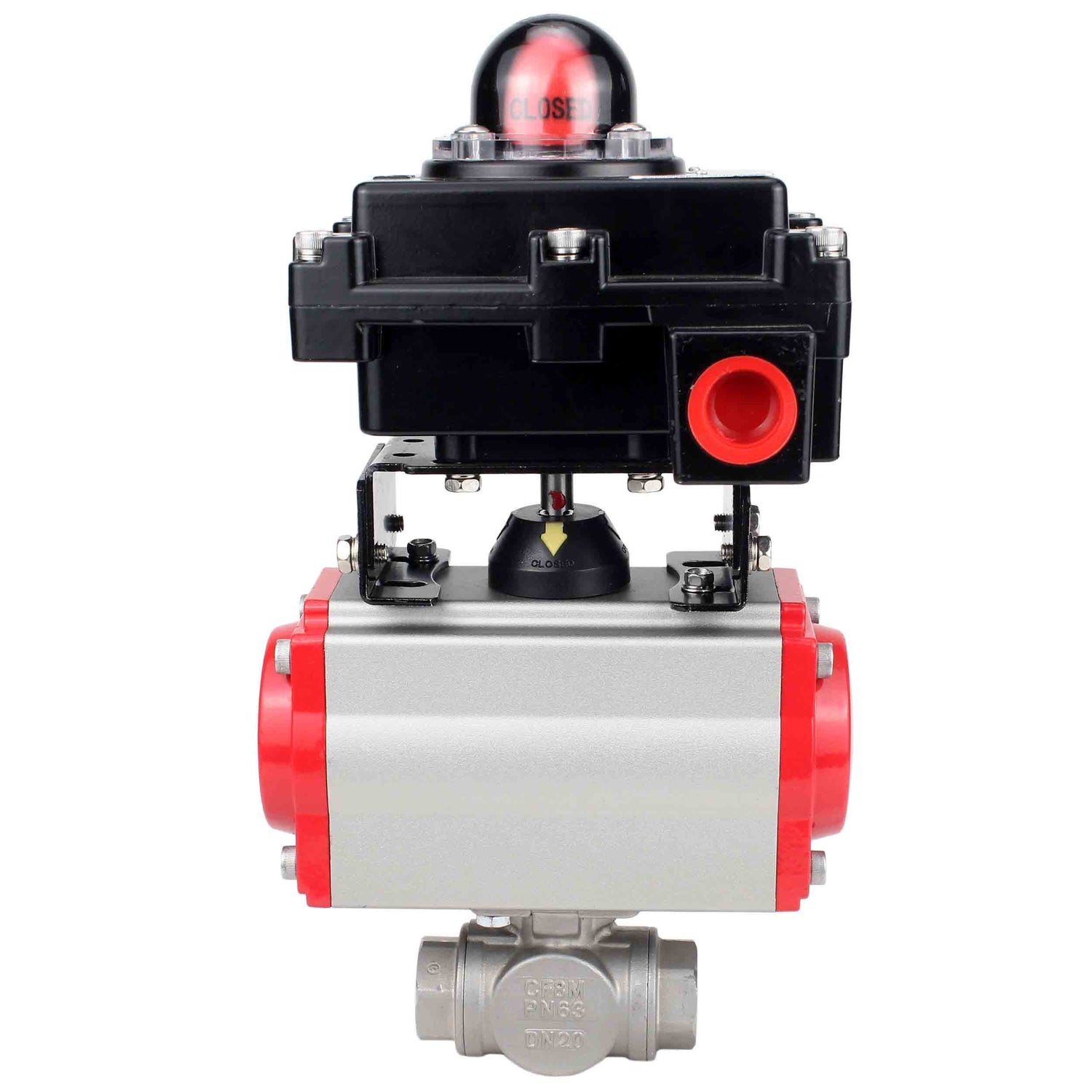

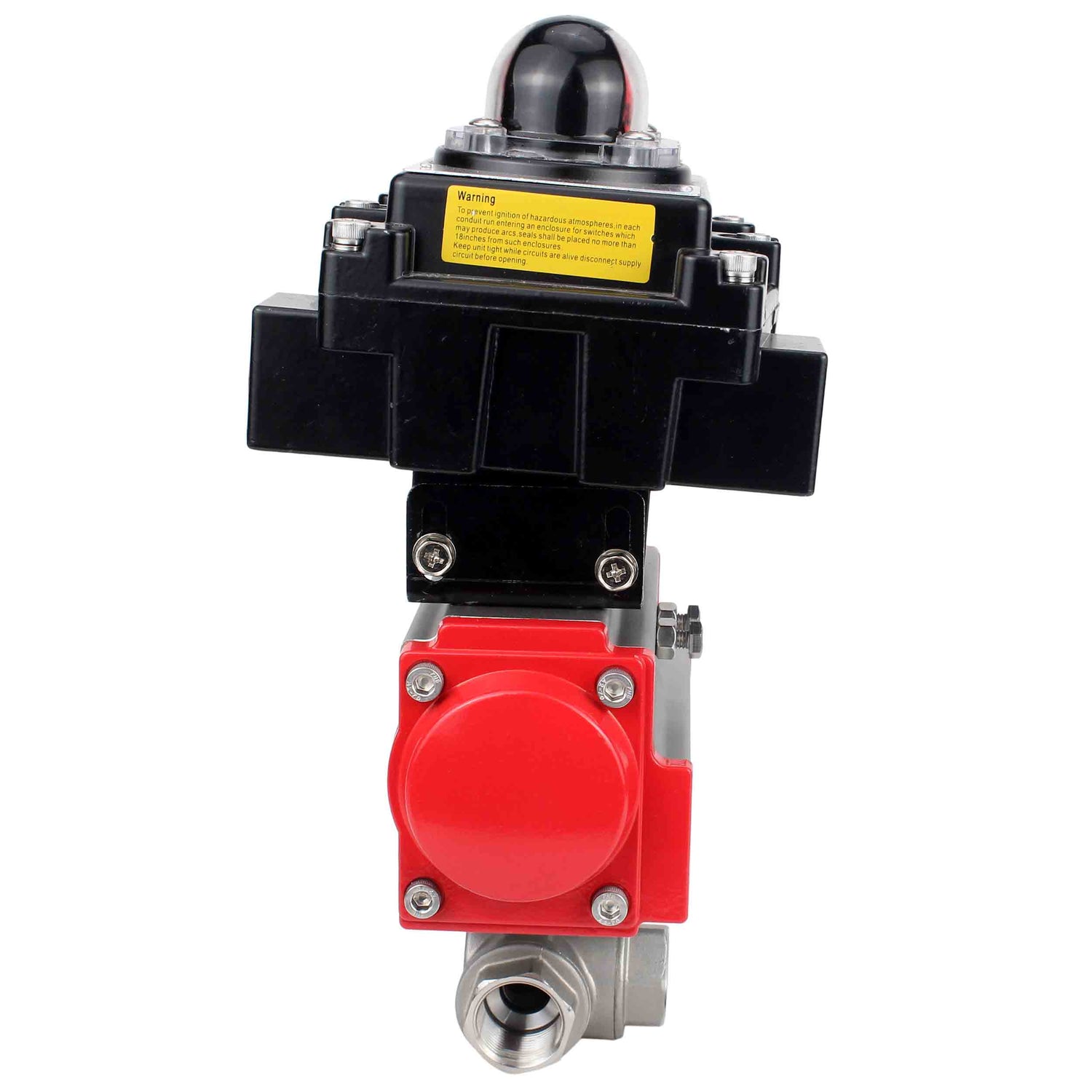

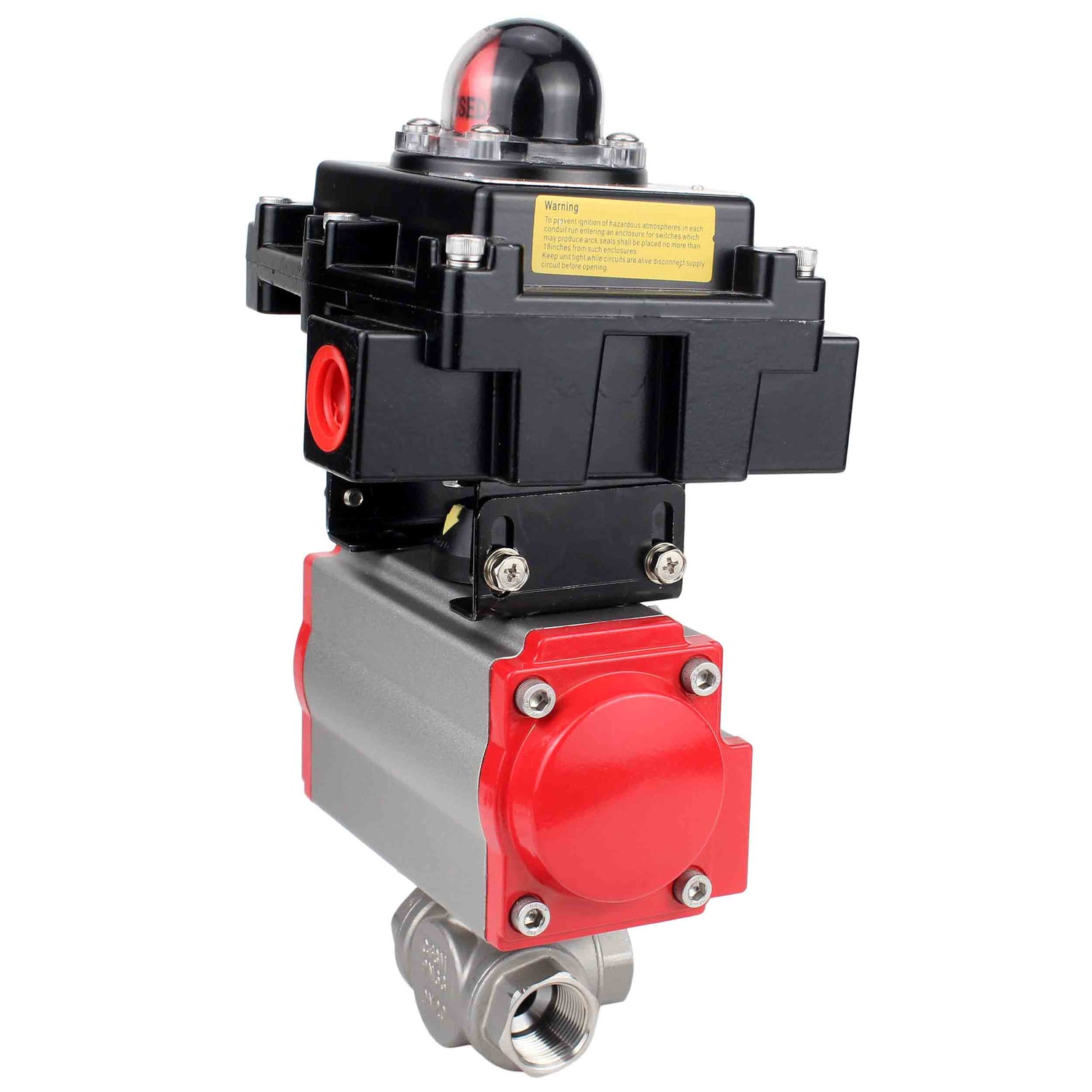

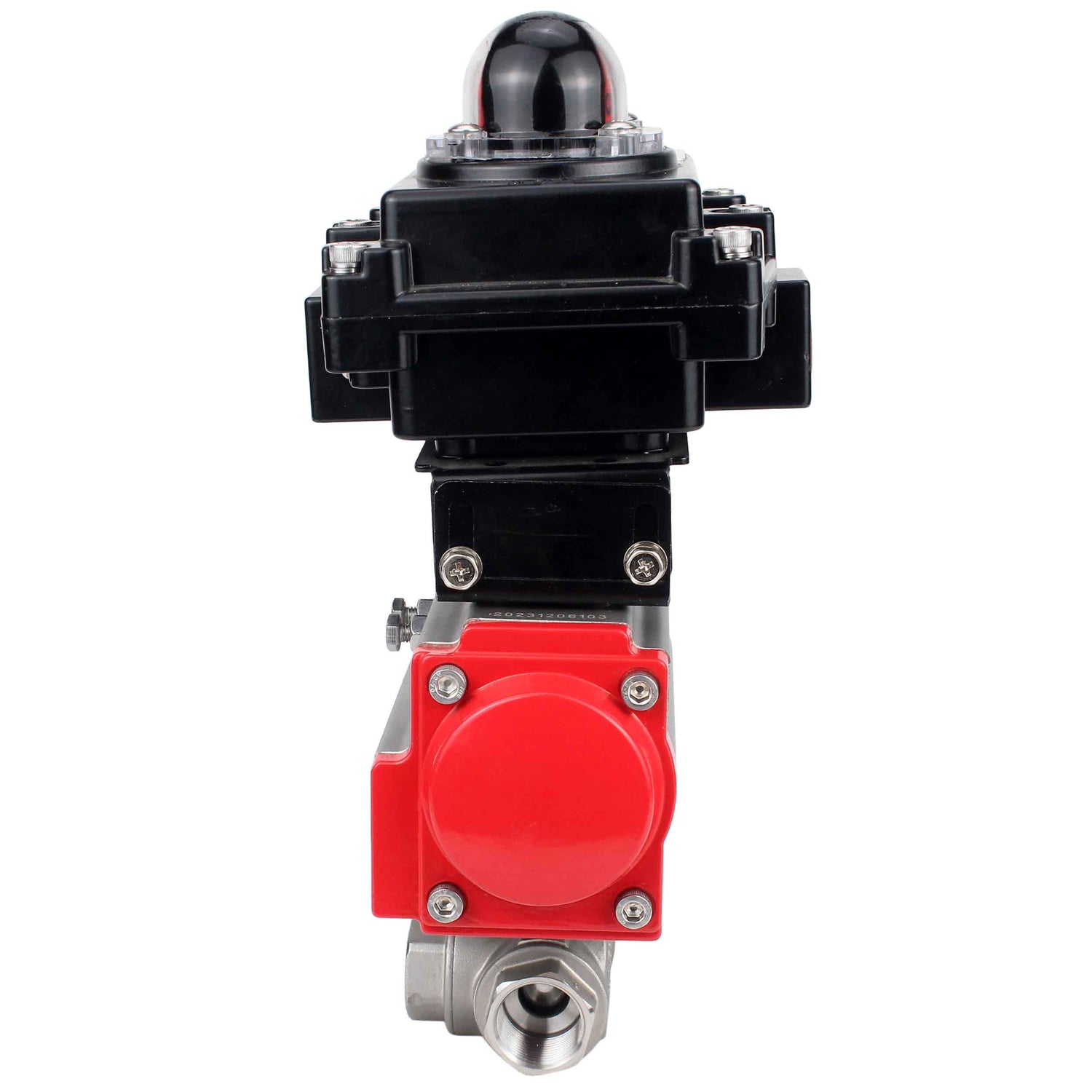

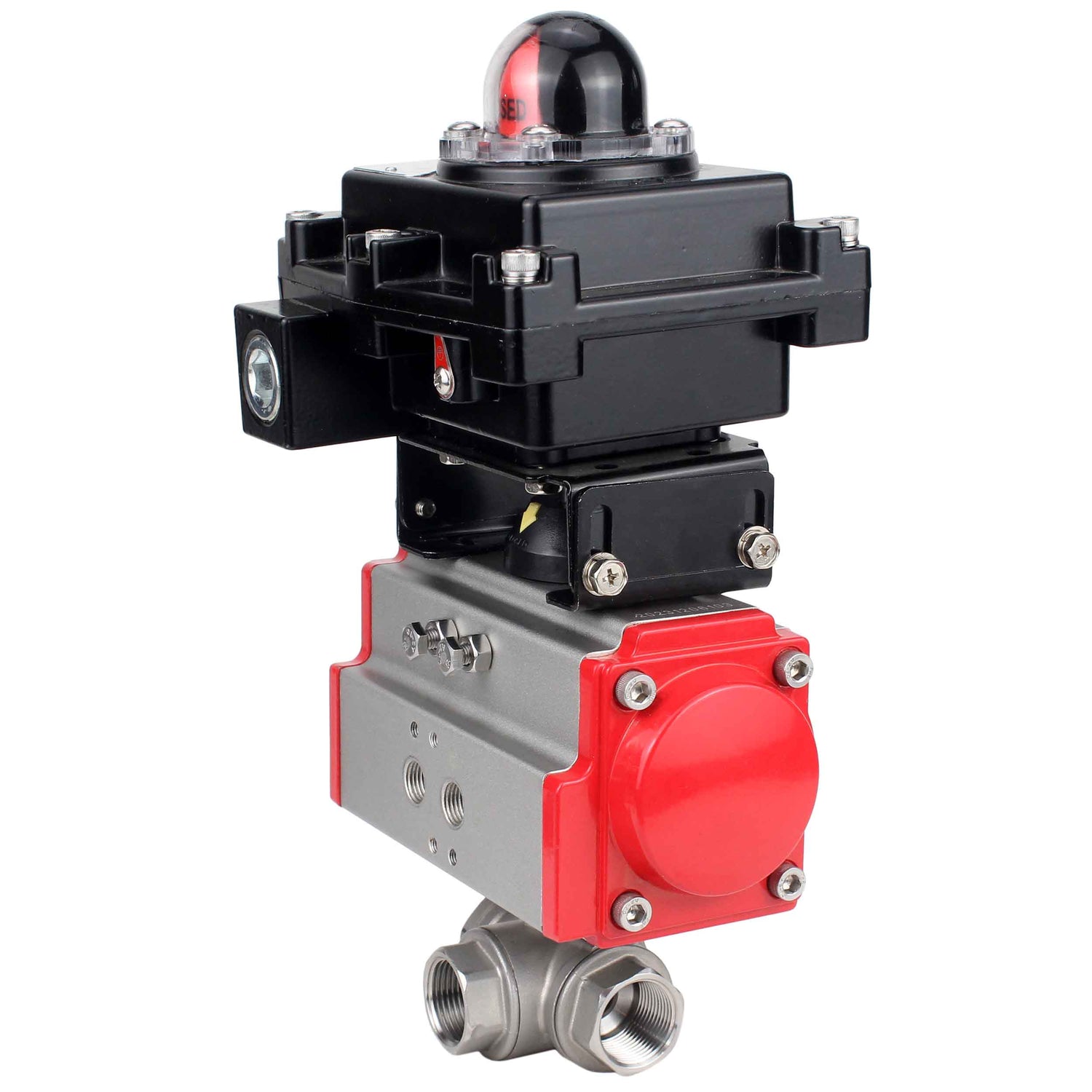

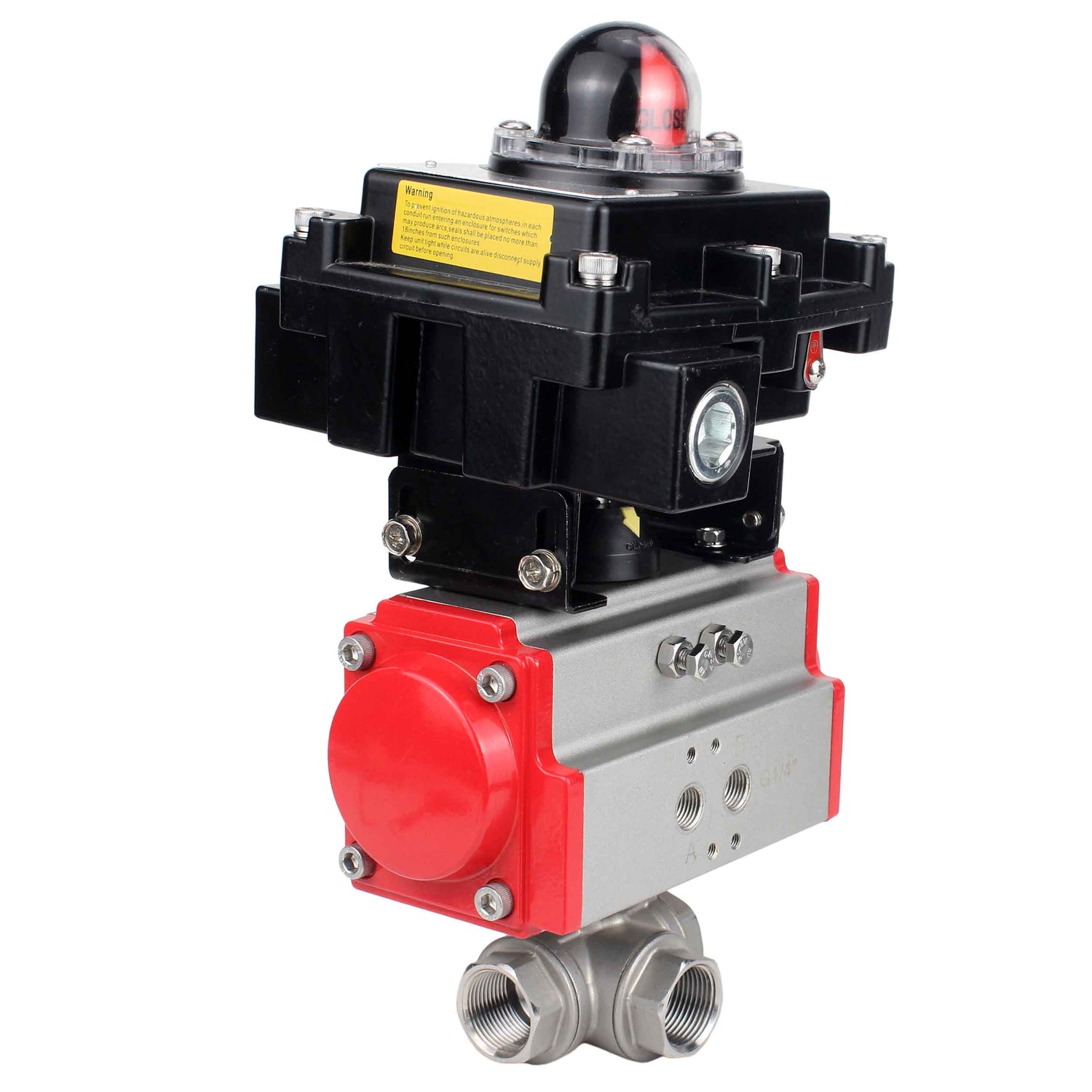

Edelstahl-Kugelhahn Elephant RP.SS316.200.MM.ISO 914 PSI mit Gewinde, Standardanschluss, Dreiweg, L-Typ, Gehäusematerial - Edelstahl AISI 316, pneumatischer Antrieb DA, Endschalterblock APL-410N EX

€187,24
inkl. MwSt. Versand wird beim Checkout berechnet.

Edelstahl-Kugelhahn Elephant RP.SS316.200.MM.ISO 914 PSI mit Gewinde, Standardanschluss, Dreiweg, L-Typ, Gehäusematerial - Edelstahl AISI 316, pneumatischer Antrieb DA, Endschalterblock APL-410N EX - DN10 / 63 bar ist auf Lager und wird versandt, sobald es wieder verfügbar ist

Lieferung und Versand

Die Lieferkosten werden während des Bestellvorgangs festgelegt und variieren je nach mehreren Faktoren, einschließlich Produkttyp, Lieferzeit, Dienstleister und Zielland.

Wenn Sie Fragen zu unseren Produkten, Lieferoptionen oder anderen Themen haben, zögern Sie nicht, uns zu kontaktieren.

Beschreibung

Der Edelstahlkugelhahn wird als Absperrarmatur in Wärme- und Wasserversorgungsanlagen, Dampf-, Kraftstoff- und Pneumatikanlagen mit Druckluft und neutralen Gasen eingesetzt. Der Einbau von Armaturen dieser Baureihe ist in Anlagen möglich, die flüssige und gasförmige Medien (Wasser, Öl, Öle, Dampf, Luft, Alkohole, Glykol usw.) transportieren, die nicht aggressiv auf die Werkstoffe der Armatur wirken.





Technische Merkmale der Kugelhähne Elephant BV3232P(4pc)-SP-3WL-T-ISO-H PA-DA APL-410N Ex

Nenndurchmesser DN, mm 10-100
Рабочее давление PN, бар 63/40
Arbeitsumgebungstemperatur t, ⁰C -20 bis +200
Arbeitsumgebung Wasser, Dampf, Ölprodukte und andere flüssige oder gasförmige Medien, die gegenüber den Ventilwerkstoffen neutral sind
Pipeline-Anschluss mit Gewinde
Flusstyp Standardbohrung
Dichtheitsklasse des Kugelhahns „A“ gemäß GOST 9544-2015
Kontrolltyp Handbuch (Griff)
Zusatz Einbau von elektrischem oder pneumatischem Antrieb möglich (ISO 5211-2001)





Materialskizze Kugelhahn Elephant BV3232P(4pc)-SP-3WL-T-ISO-H PA-DA APL-410N Ex





Werkstoffe der Teile für Kugelhahn DN.ru BV3232P(4pc)-SP-3WL-T-ISO-H PA-DA APL-410N Ex

NEIN. Teilename Material Menge
1 Deckel SS316 3
2 Sattelringe PPL 4
3 Anschlussverlegung PTFE/RPTFE 3
4 Anlaufscheibe PTFE/RPTFE 1
5 Siegel PTFE 1
6 Aktie SS304/SS316 1
7 Öldichtung SS304 1
8 Bolzenball S304/S316 1
9 Rahmen SS316 1





Technische Daten der pneumatischen Antriebe

Design Doppelte Aktion
Nenndruck PN, bar 12
Arbeitsdruck, bar 2…8
Рабочая среда Gefilterte Druckluft oder nicht aggressive Gase, Öle
Maximaler Partikeldurchmesser weniger als 30 µm2
Betriebstemperatur t, ⁰C • von –20 bis +80 • von –40 bis +80 (Niedertemperaturversion) • von –20 bis +160 (trockene Luft)
Einstellbereich ±5° für Drehung um 0° und 90°
Manuelle Vervielfältigung Es gibt
Positionsanzeige offen/geschlossen
Betriebsumgebung drinnen und draußen. (Alle Innen- und Außenteile sind mit einer Korrosionsschutzbeschichtung versehen)





Materialskizze des pneumatischen Antriebs



Materialien für pneumatische Antriebsteile

NEIN. Name Material
1 Rahmen extrudiertes Aluminium
2 Seitliche Stecker Aluminiumguss
3 Gang Edelstahl Stahl
4 Kolben Stahl/Aluminium
5 Stubs Edelstahl Stahl
6 Kolbenring NBR
7 Federn Federstahl
8 Kolbenlager technischer Kunststoff
9 Kolbenring NBR
10 Stub NBR
11 Druckring technischer Kunststoff
12 Ring technischer Kunststoff
13 Waschmaschine Edelstahl Stahl
14 Federklemme Edelstahl Stahl
15 Indikator Plastik
16 Blinkergehäuse Plastik
17 Lager technischer Kunststoff
18 Nocken Stahl
19 Lager NBR
20 Lager technischer Kunststoff
21 Lager technischer Kunststoff
22 O-Ring NBR
23 O-Ring NBR
24 Lager Edelstahl Stahl
25 Einstellmutter Edelstahl Stahl
26 Einstellschraube Edelstahl Stahl
27 Ärmel Aluminium





Technische Merkmale der Endschaltereinheit APL-410N EX

Rahmen Allwetter-IP65 explosionsgeschützt Exd IIB T6
Kabeleinführungen 2 x NPT1/2 Zoll
Klemmenblöcke 8 Punkte (0,05 – 2,5) mm2
Positionsanzeige 0 - 90° (freie Drehung um 90°) GESCHLOSSEN - rot; OFFEN – gelb
Schalter/Sensoren zwei mechanische Schalter, zwei Näherungssensoren
Номинальное напряжение, В 250
Zulässige Umgebungstemperatur, °C von -25 bis +80
Lebensdauer, Jahre 10





Werkstoffe der Endschaltereinheit APL-410N EX:



Name Materialien
Gehäusedeckel und Gehäuse Aluminium-Druckguss
Welle Edelstahl Stahl
Blinkerabdeckung Polycarbonat
Nocken Polycarbonat
Frühling Edelstahl Stahl
Schrauben des Gehäusedeckels Edelstahl Stahl
O-Ring NBR
Ärmel Bronze
O-Ring (Welle) Edelstahl Stahl
Erdungsklemme Edelstahl Stahl
Indikator ABS-Kunststoff/Polycarbonat
Halterung Edelstahl Stahl


Spezifikation
  • Herkunftsland
    China
  • Portöffnung
    Standard-Anschluss
  • Konfiguration
    Drei-Wege
  • Körpermaterial
    Rostfreier Stahl AISI 316
  • Materialball
    Rostfreier Stahl AISI 304/316/1.4301/1.4401
  • Materialkugeldichtung
    PTFE
  • Verbindungstyp
    Gewinde NPT/BSP
  • Steuerungstyp
    Pneumatischer Antrieb
  • Betriebsumgebung
    Wasser
  • Anwendungen
    Wärmeversorgung
  • Ventilrückmeldung
    Endschalter
  • Explosionsgeschützt
    Ja
  • Drehmoment
    24 Nm
  • Pneumatischer Antrieb
    Doppeltwirkend
  • Manuelle Übersteuerung
    Nein
  • Endschalter
    Ja

Bewertungen (0)

Dokumentation
nullLimit switch ELEPHANT APL-410N EX explosion-proof
nullData sheet for limit switch unit Elephant APL-410N EX
nullBall valve ELEPHANT BV32xP 4pc -SP-3x-T-ISO-H

Zahlung & Sicherheit

Zahlungsmethoden

    Ihre Zahlungsinformationen werden sicher verarbeitet. Wir speichern keine Kreditkartendaten und haben keinen Zugriff auf Ihre Kreditkarteninformationen.ShareRewrite

    Verfügbare Varianten

    SKUAnschlussgrößeDruckPreis VerfügbarkeitAnzahl In den Warenkorb
    D160-37402DN1063 bar €187,24 0 Auf Lager
    D160-37401DN1563 bar €186,63 Ausverkauft
    D160-37400DN2063 bar €195,79 Ausverkauft
    D160-37399DN2563 bar €204,77 Ausverkauft
    D160-37396DN5063 bar €327,82 Ausverkauft
    D160-37394DN8063 bar €893,38 Ausverkauft
    D160-37393DN10063 bar €1.200,10 Ausverkauft
    D160-37397DN4063 bar €292,61 Ausverkauft
    D160-37395DN6563 bar €670,72 Ausverkauft
    D160-37398DN3263 bar €240,43 Ausverkauft
