Elephant  |  SKU: D160-37760

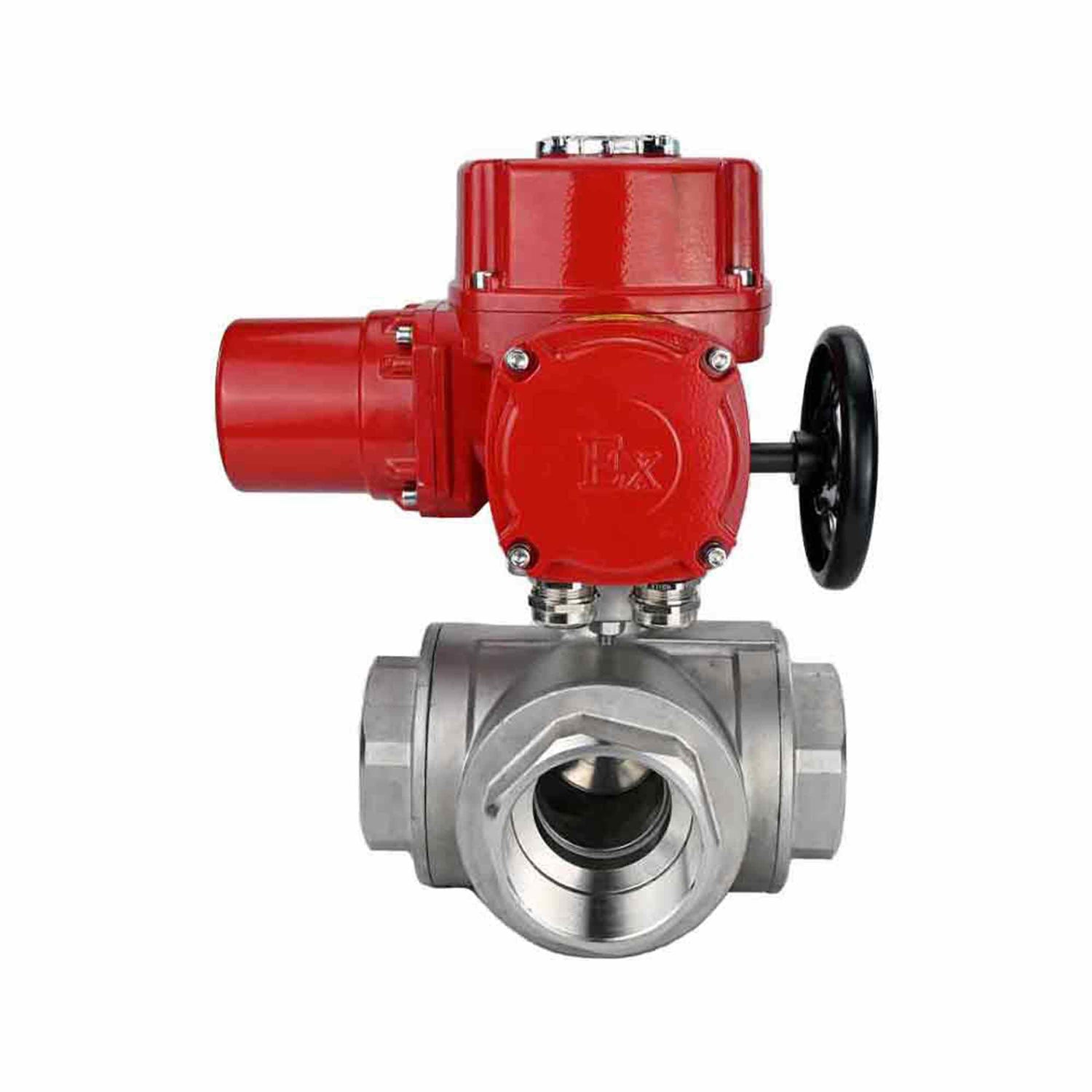

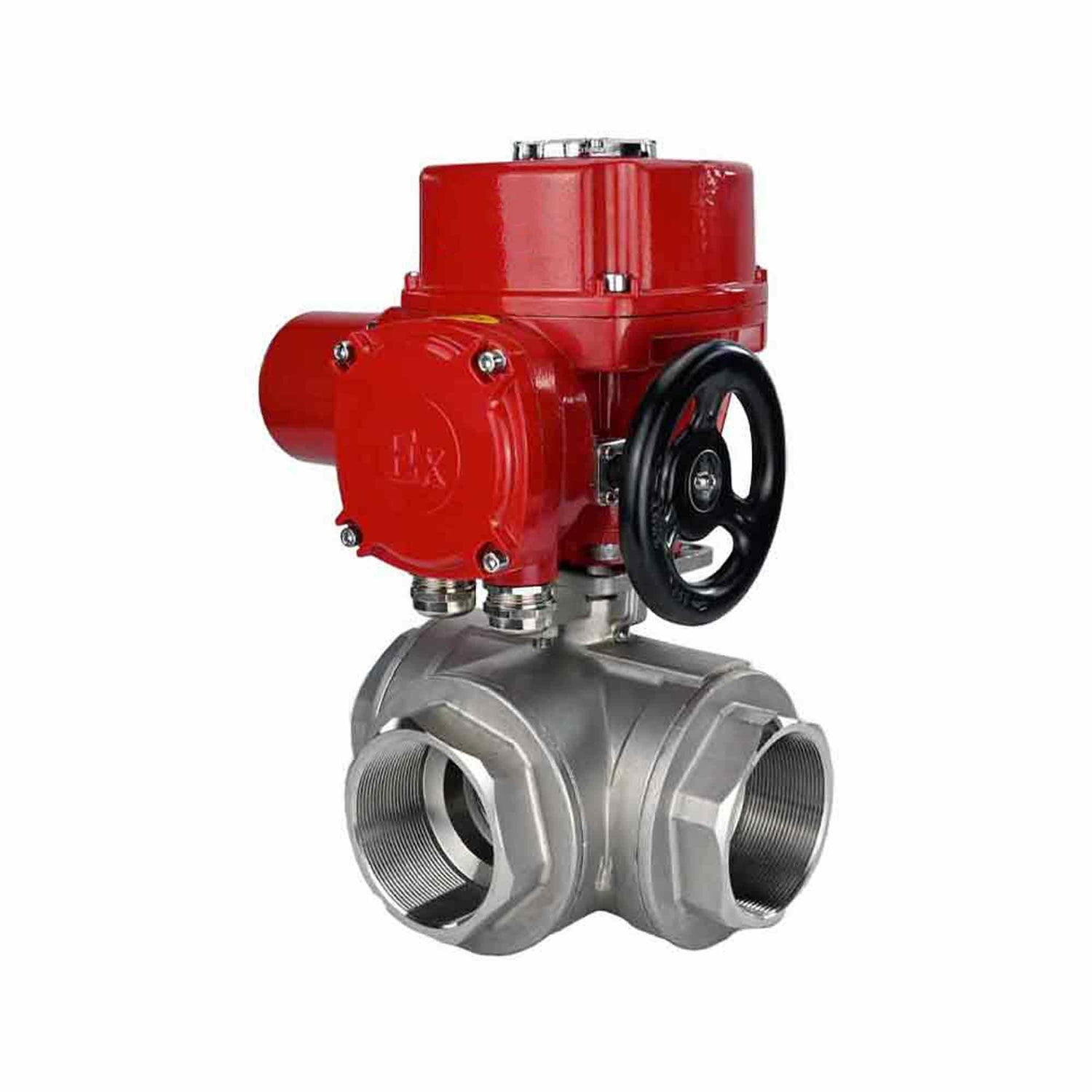

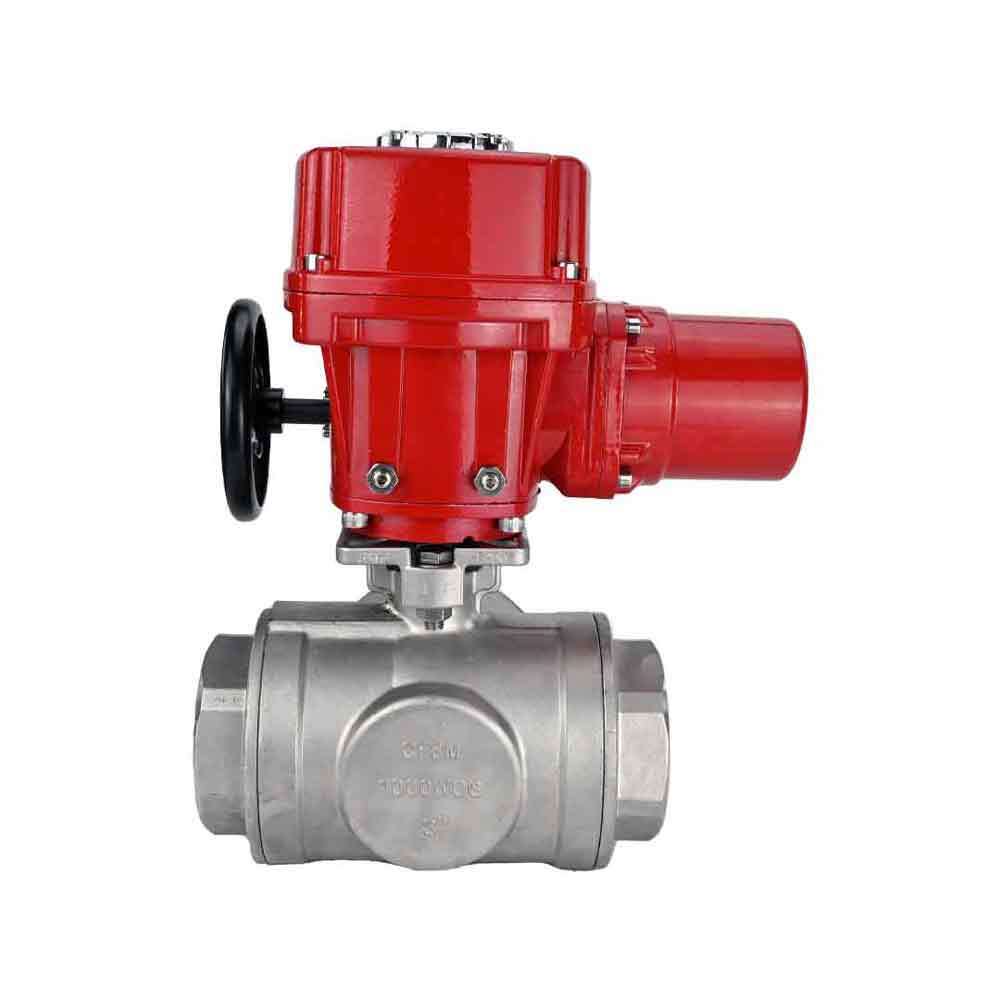

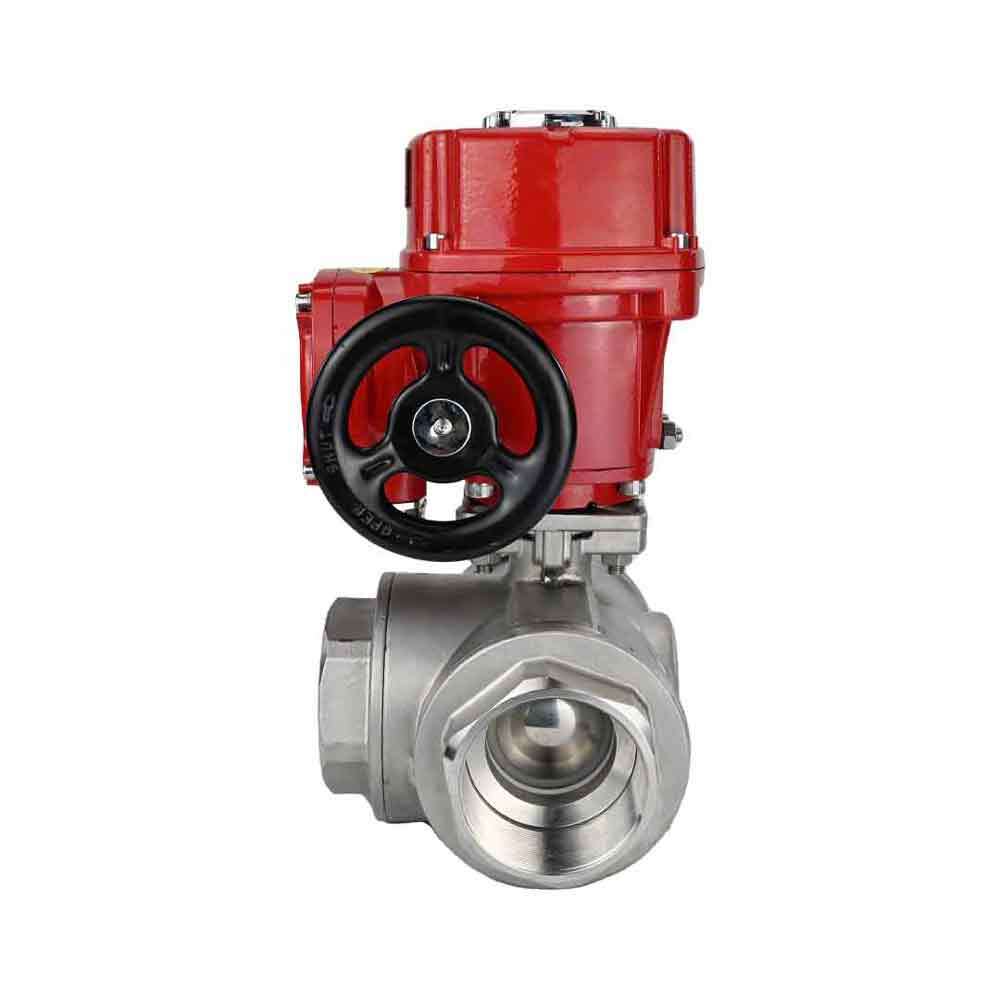

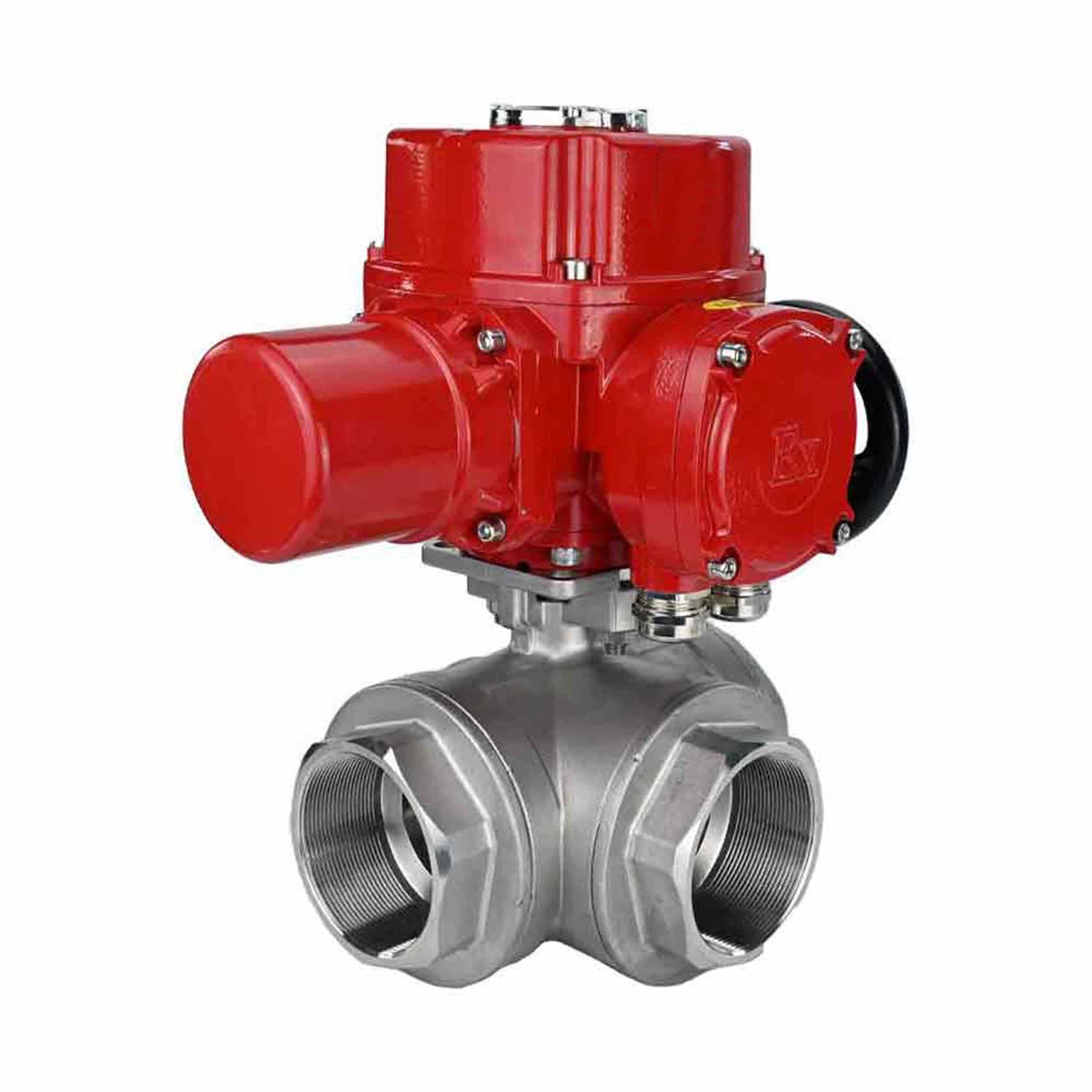

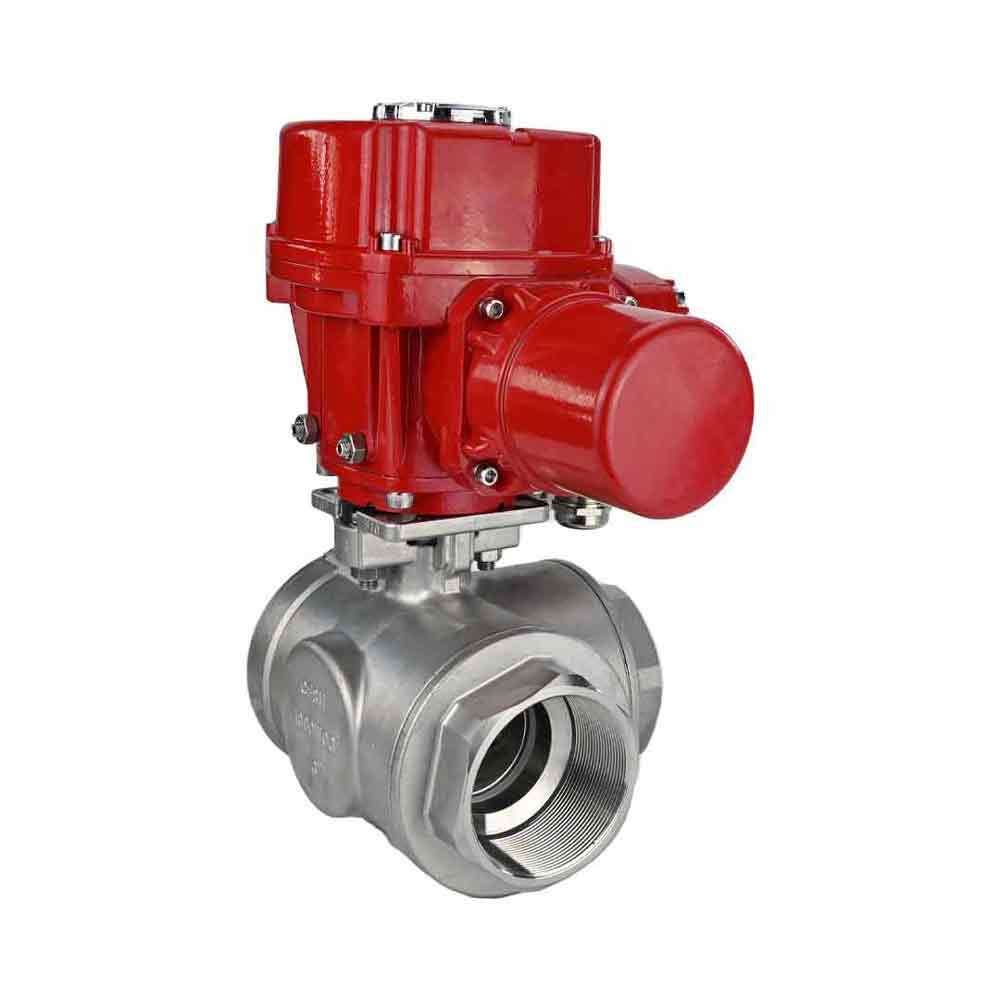

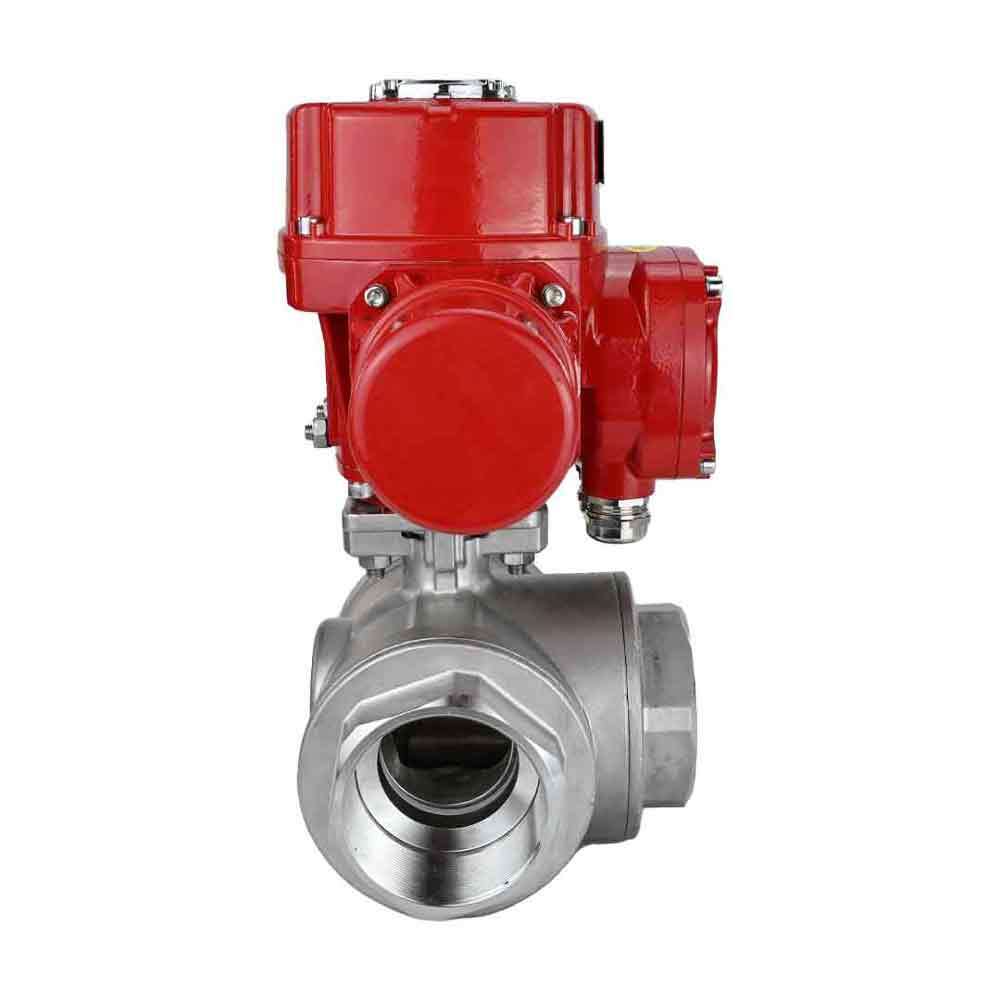

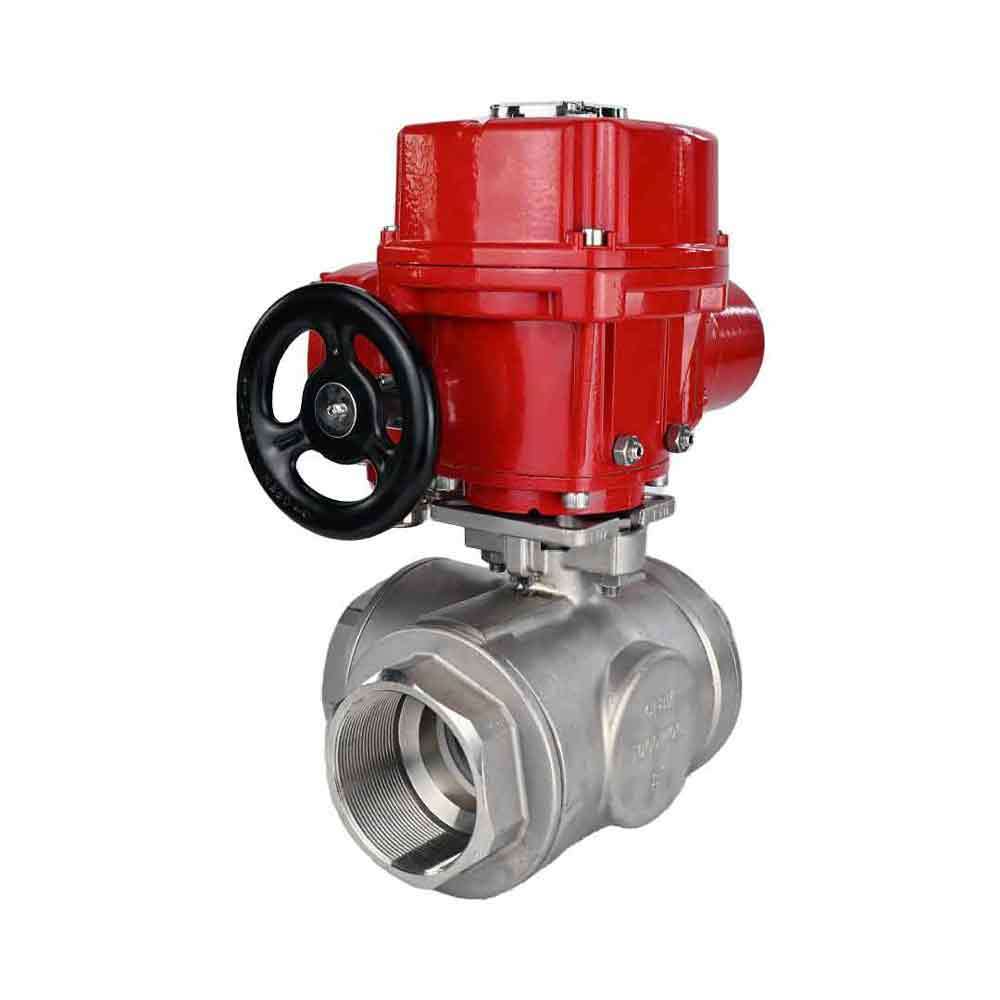

Edelstahl-Kugelhahn Elephant RP.SS316.200.MM.ISO 914 PSI mit Gewinde, Standardanschluss, Dreiweg, L-Typ, Gehäusematerial - Edelstahl AISI 316, mit elektrischem Schwenkantrieb Elephant QT-W (M) EX 220V

€861,92
inkl. MwSt. Versand wird beim Checkout berechnet.

Edelstahl-Kugelhahn Elephant RP.SS316.200.MM.ISO 914 PSI mit Gewinde, Standardanschluss, Dreiweg, L-Typ, Gehäusematerial - Edelstahl AISI 316, mit elektrischem Schwenkantrieb Elephant QT-W (M) EX 220V - DN10 / 63 bar ist auf Lager und wird versandt, sobald es wieder verfügbar ist

Lieferung und Versand

Die Lieferkosten werden während des Bestellvorgangs festgelegt und variieren je nach mehreren Faktoren, einschließlich Produkttyp, Lieferzeit, Dienstleister und Zielland.

Wenn Sie Fragen zu unseren Produkten, Lieferoptionen oder anderen Themen haben, zögern Sie nicht, uns zu kontaktieren.

Beschreibung

Der Edelstahlkugelhahn wird als Absperrarmatur in Wärme- und Wasserversorgungsanlagen, Dampf-, Kraftstoff- und Pneumatikanlagen mit Druckluft und neutralen Gasen eingesetzt. Der Einbau von Armaturen dieser Baureihe ist in Anlagen möglich, die flüssige und gasförmige Medien (Wasser, Öl, Öle, Dampf, Luft, Alkohole, Glykol usw.) transportieren, die nicht aggressiv auf die Werkstoffe der Armatur wirken.





Technische Daten der Kugelhähne Elephant BV3232P(4pc)-SP-3WL-T-ISO-H QT-EX-M-O2-220VAC-U1

Nennweite DN, mm 10-100
Arbeitsdruck PN, bar 63/40
Arbeitsumgebungstemperatur t, ⁰C -20 bis +200
Betriebsmedium Wasser, Dampf, Ölprodukte und andere flüssige oder gasförmige Medien, die gegenüber den Ventilwerkstoffen neutral sind
Pipeline-Anschluss mit Gewinde
Art des Durchgangsabschnitts Standardbohrung
Dichtheitsklasse des Kugelhahns „A“ gemäß GOST 9544-2015





Skizze der Kugelhähne Elephant BV3232P(4pcs)-SP-3WL-T-ISO-H QT-EX-M-O2-220VAC-U1

Abmessungen und Einbaumaße der Kugelhähne Elephant BV3232P(4pc)-SP-3WL-T-ISO-H QT-EX-M-O2-220VAC-U1

DN Antriebsmodell L±1,5, mm D, mm Hmm L1, mm
DN10 QT-W (M)-005 71 10 281 215
DN15 QT-W(M)-005 71 12 281 215
DN20 QT-W(M)-005 82 15 281 215
DN25 QT-W(M)-005 98 18 281 215
DN32 QT-W(M)-005 118 25 281 215
DN40 QT-W(M)-005 122 32 281 215
DN50 QT-W(M)-005 150 38 281 215
DN65 QT-W(M)-005 178 50 281 215
DN80 QT-W (M)-010 202 64 281 215
DN100 QT-W (M)-010 231 78 281 215







Detailskizze der Kugelhähne Elephant BV3232P(4pc)-SP-3WL-T-ISO-H QT-EX-M-O2-220VAC-U1





Werkstoffe der Teile von Kugelhähnen Elephant BV3232P(4pc)-SP-3WL-T-ISO-H QT-EX-M-O2-220VAC-U1

NEIN. Teilename Material Menge
1 Deckel SS316 3
2 Sattelringe PPL 4
3 Anschlussverlegung PTFE/RPTFE 3
4 Anlaufscheibe PTFE/RPTFE 1
5 Siegel PTFE 1
6 Aktie SS304/SS316 1
7 Öldichtung SS304 1
8 Bolzenball S304/S316 1
9 Rahmen SS316 1

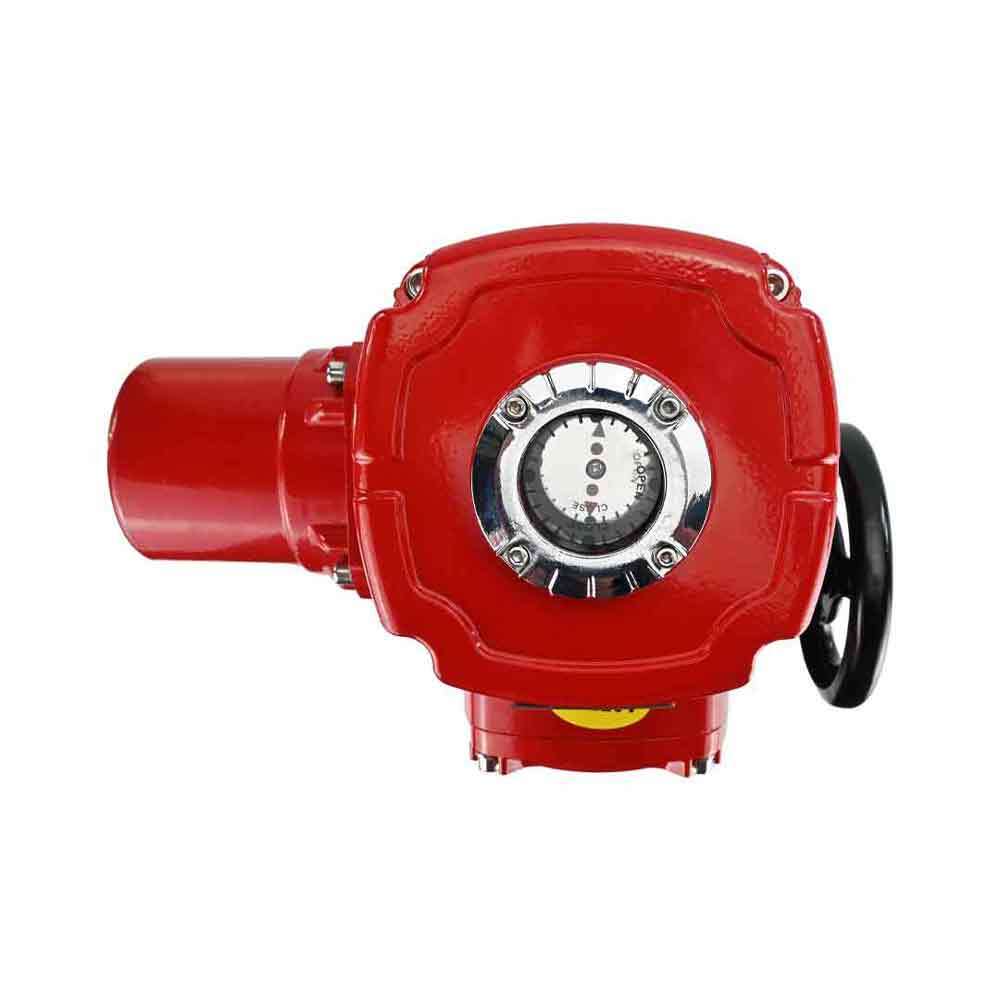

Merkmale der QT-EX-M-0-220VAC Stellantriebe

Modell mit Elektroantrieb Drehmoment,
Nm		 Zykluszeit,
Sek		 Kraft,
W
QT-W (M)-005 220V 50 30 25
QT-W (M)-010 220V 100 30 30
QT-W (M)-015 220V 150 30 40
QT-W (M)-020 220В 200 30 50
QT-W (M)-030 220V 300 30 60
QT-W (M)-040 220V 400 30 90
QT-W (M)-060 220V 600 30 120
QT-W (M)-120 220В 1200 30 180
QT-W (M)-180 220V 1800 30 250
QT-W (M)-300 220V 3000 60 370
QT-W (M)-500 220В 5000 60 550



Modell mit Elektroantrieb Strom,
A		 Gewicht,
kg		 Stabgröße quadratisch,
mm
QT-W (M)-005 220В 0,35 7.6 17x17
QT-W (M)-010 220V 0,48 7.8 17x17
QT-W (M)-015 220V 0,55 8 17x17
QT-W (M)-020 220V 0,65 12.7 22x22
QT-W (M)-030 220V 0,75 12.8 22x22
QT-W (M)-040 220V 0,95 13 22x22
QT-W (M)-060 220V 1.1 21.2 27x27
QT-W (M)-120 220V 1.3 23.2 27x27
QT-W (M)-180 220В 1.5 23.5 27x27
QT-W (M)-300 220V 1.6 37,5 36x36
QT-W (M)-500 220V 1.7 38 36x36





Schaltplan für Stellantrieb QT-EX-M-0-220VAC

Spezifikation
  • Herkunftsland
    China
  • Portöffnung
    Standard-Anschluss
  • Konfiguration
    Drei-Wege
  • Körpermaterial
    Rostfreier Stahl AISI 316
  • Materialball
    Rostfreier Stahl AISI 304/316/1.4301/1.4401
  • Materialkugeldichtung
    PTFE
  • Maximal zulässige Temperatur
    200 °C
  • Verbindungstyp
    Gewinde NPT/BSP
  • Steuerungstyp
    Gewinde NPT/BSP
  • Betriebsumgebung
    Wasser, Luft, Ölprodukte
  • Anwendungen
    Wasserversorgung, Wärmeversorgung
  • Spannung
    220 V
  • Aktuatorzykluszeit
    30s
  • Explosionsgeschützt
    Ja
  • Drehmoment
    50 Nm
  • Typ des elektrischen Stellantriebs
    Vierteldrehung
  • Steuersignal
    ON/OFF
  • Nennstromverbrauch
    0.35 A
  • Stromverbrauch
    25 W

Bewertungen (0)

Dokumentation
nullBall valve ELEPHANT BV32xP 4pc -SP-3x-T-ISO-H
nullElectric quarter-turn actuator ELEPHANT QT-EX-xEM-O2-x-U1 explosion-proof
