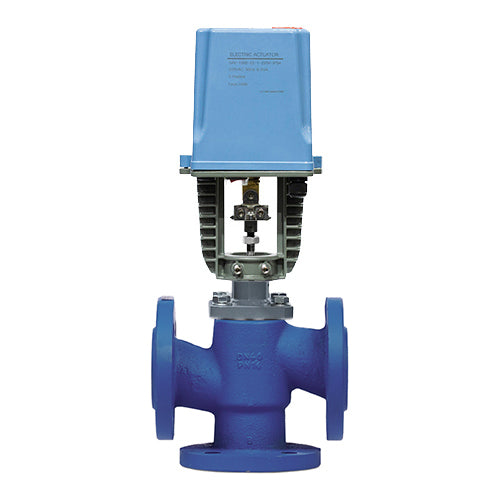

Dreiwege-Trennregelventil Elephant 232 PSI Grauguss GC20, flanschbündig mit elektrischem Antrieb DAV 2500 - 110/220V
Dreiwege-Trennregelventil Elephant 232 PSI Grauguss GC20, flanschbündig mit elektrischem Antrieb DAV 2500 - 110/220V - DN25 / 16 bar / 4 ist auf Lager und wird versandt, sobald es wieder verfügbar ist
Verfügbarkeit für Abholungen konnte nicht geladen werden
Lieferung und Versand
Lieferung und Versand
Die Lieferkosten werden während des Bestellvorgangs festgelegt und variieren je nach mehreren Faktoren, einschließlich Produkttyp, Lieferzeit, Dienstleister und Zielland.
Beschreibung
Beschreibung
Dreiwege-Trennregelventile Elephant haben zwei Einlässe und einen Auslass. Sie werden zur Qualitätsregelung in Heizungs- und Lüftungssystemen verwendet, indem sie zwei Kühlmittelflüsse mit unterschiedlichen Temperaturen trennen, die durch die Rohrleitung bei einem Druck von nicht mehr als 1,6 MPa fließen.
Das Gehäuse der Elephant Absperrventile besteht aus Grauguss.
Der Aktuator ist ein DAV-Elektroaktuator.
Der Ventilkörper verfügt über ein Typenschild mit grundlegenden Produktinformationen.
Der Ventilanschluss an die Rohrleitung ist geflanscht.
Elektrisch betätigte Elephant-Steuerventile werden in Heizungs- und Wasserversorgungssystemen für Kalt- und Warmwasser, Ethylenglykol-Lösungen und andere Medien verwendet, die gegenüber den Werkstoffen des Gehäuses nicht aggressiv sind, deren Temperaturwert 150 °C nicht überschreitet und die einen Nenndruck von bis zu 1,6 MPa aufweisen.
Parameter des Dreiwege-Trennregelventils Elephant 232 PSI Grauguss GC20, flanschbündig mit elektrischem Antrieb DAV 2500 - 110/220V:
|
Ventiltyp |
Dreiwege-Regelventil |
|
Drosselelement |
Teileinheit |
|
Aktuatormodell |
DAV 1500 - 220 V |
|
Nennweite, mm |
15 / 20 |
|
Nenndruck, bar |
16 |
|
Bedingte Durchflusskapazität Kvs, m³/h |
0.4 – 40 |
|
Anschlussart |
Flansch |
|
Korpusmaterial |
Gusseisen |
|
Arbeitstemperatur des Mediums, °C |
Von +5°C bis +150°C |
|
Umgebungstemperatur, °C |
Von -15°C bis +50°C |
|
Relative Luftfeuchtigkeit |
30% – 80% |
|
Durchschnittliche Lebensdauer |
8 Jahre |
Technische Merkmale des Dreiwege-Trennregelventils Elephant 232 PSI Grauguss GC20, mit Flansch und elektrischem Antrieb DAV 2500 - 110/220V:
| DN, mm | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | |
| Bedingte Durchflusskapazität Kvs, m3/h | 0.4 0.63 1.0 1.6 2.5 4.0 |
1.6 2.5 4.0 5.0 6.3 |
1.6 2.5 4.0 6.3 10.0 |
6.3 10.0 16.0 |
10 16 25 |
16 25 40 |
25 40 63 |
40 63 80 100 |
|
| Hub des Stiels, mm, ± 5% | 10 | 10 | 20 | 20 | 25 | 25 | 25 | 32 | |
| Regulierungsmerkmal | Linear | ||||||||
| Kavitationsbeginn-Koeffizient, Z | Mehr als 0,4 | ||||||||
Gewichts- und Installationsparameter des Dreiwege-Trennregelventils Elephant 232 PSI Grauguss GC20, mit Flansch und elektrischem Antrieb DAV 2500 - 110/220V
| Aktuatormodell | DAV 1500 - 220 V | DAV 2500 - 220 V | ||||||
| DN, mm | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 |
| L, mm | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 |
| Hmm | 395 | 395 | 475 | 495 | 515 | 535 | 545 | 560 |
| H1, mm | 325 | 325 | 395 | 415 | 415 | 415 | 430 | 430 |
| Gewicht, kg | 6.3 | 5.9 | 10.5 | 12.4 | 14.8 | 21.7 | 25.1 | 30.1 |
Befestigungslöcher
| DN, mm | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 |
| Anzahl der Löcher, Stk | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 |
| Lochdurchmesser d, mm | 14 | 14 | 14 | 18 | 18 | 18 | 18 | 18 |
Materialien des Dreiwege-Steuerventils Elephant 232 PSI Grauguss GC20, mit Flansch und elektrischem Antrieb DAV 1500 - 110/220V:
|
Nr. |
Teilename |
Material |
|
1 |
Körper |
Grauguss |
|
2 |
Kolben |
Stahl |
|
3 |
Sitz |
Stahl |
|
4 |
Gewindesitz |
Stahl |
|
5 |
Stängel |
Edelstahl |
|
6 |
Spindeldichtmutter |
Gummi-Fluoroplast |
|
7 |
Führungsbuchse |
- |
|
8 |
Kolbenmutter |
Metall auf Metall |
|
9 |
Kontermutter |
- |
|
10 |
Stellantriebgehäuse und Teile |
Geschmiedetes Messing |
|
Antriebsstange |
Edelstahl |
|
|
Antriebsdichtungen |
EPDM, V-Dichtung, Feder-Selbstkompensation |
Spezifikation
Spezifikation
-
Körpermaterial
-
Maximal zulässige Temperatur
-
Verbindungstyp
-
Steuerungstyp
-
BetriebsumgebungKaltes Wasser, Warmes Wasser, Ethylenglykol-Lösung bis zu 60%
-
AnwendungenBelüftung und stationäre Klimatisierung, Wasserversorgung, Wärmeversorgung
-
Nenndruck
-
Typ der Dichtung
-
Typ des Regelventils
-
Reglertyp
