Zweiwege-Steuerventil Elephant 232 PSI mit elektrischem Stellantrieb T – Valve Elephant
Elephant  |  SKU: D230-10582

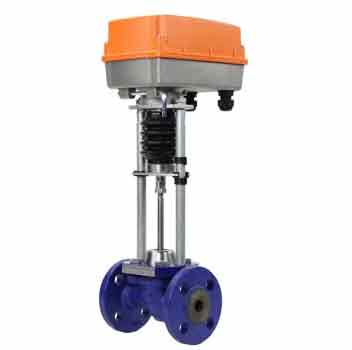

Zweiwege-Steuerventil Elephant 232 PSI mit elektrischem Stellantrieb TSL-1600-25-1-230-IP67

€426,23
inkl. MwSt. Versand wird beim Checkout berechnet.

Zweiwege-Steuerventil Elephant 232 PSI mit elektrischem Stellantrieb TSL-1600-25-1-230-IP67 - DN15 / 16 bar ist auf Lager und wird versandt, sobald es wieder verfügbar ist

Lieferung und Versand

Die Lieferkosten werden während des Bestellvorgangs festgelegt und variieren je nach mehreren Faktoren, einschließlich Produkttyp, Lieferzeit, Dienstleister und Zielland.

Wenn Sie Fragen zu unseren Produkten, Lieferoptionen oder anderen Themen haben, zögern Sie nicht, uns zu kontaktieren.

Beschreibung

Durchgangs-Sitzventile sind dafür ausgelegt, den Durchfluss von Wasser, Wasserdampf, Ethylen-/Propylen-Glykol-Lösungen (bis zu 65 %) und anderen nicht brennbaren, explosionsgeschützten, ungiftigen flüssigen Medien in automatischen Steuerungssystemen technologischer Prozesse zu regeln, die mit einem Druck von nicht mehr als 2,5 MPa durch die Rohrleitung fließen, bei einer Temperatur von 41 °F / 5 °C bis 302 °F / 150 °C.





Ventilgrößen Elephant 232 PSI

DN Schlaganfall L H Gewicht
mm kg
15 10 130 353 6.2
20 16 150 353 7.7
25 20 160 360 8.2
32 22 180 369 11.2
40 25 200 375 13.2
50 25 230 381 15.2
65 32 290 450 24.5
80 32 310 468 32.5
100 40 350 508 39.5
125 50 400 470 53
150 60 480 545 81





Ventildesign Elephant 232 PSI

NEIN. Teil Material
1 Ventilkörper Gusseisen
2 Kolben Edelstahl 40X13
3 Dichtungsring EPDM
4 Sitz Edelstahl 40X13
5 Stängel Edelstahl 40X13
7 Körper Gusseisen
8 Deckeldichtung
9 Schaftdichtungsbaugruppe Führungen – PTFE, Dichtungen – EPDM
10, 13 Nuss
11 Ventildeckel Stahl 20
12 Sicherungsscheibe
14 Kolben
16 Siegel
17 Entlastungskammer
18 Elektrischer Antrieb

Valve sketch Elephant 232 PSI





Haupttechnische Parameter des TSL-1600-25-1-230-IP67 Stellantriebs

Name Wert
Klimatisches Design für gemäßigte Umgebung (U3) Mittel
Nennversorgungsspannung 230 V 50 Hz
Stromverbrauch, max 10 VA
Drei-Stufen-Steuerung 230 V 50 Hz
Voller Hub 25 mm
Nennkraft 1600 N
Abschaltkraft 2000 N
Geschwindigkeit steuern (einstellbar) 25; 15; 10; 7.5 mm/min
Betriebsart S2 - 10 min; S4 - 25 %, max. 160 Zyklen/Stunde
Mechanische Verbindung Säulentyp oder mit Flansch
Lokaler Positionsanzeiger Verfügbar
Manuelle Bedienung Verfügbar
Schutzgrad IP67
Gewicht, max. 2,5 kg





Bezeichnungen im Schaltplan

Symbol Beschreibung
μC Mikroprozessor
SA1 Geschwindigkeits- und Richtungssteuerungsschalter
M Elektromotor
HL1 Anzeige-LED
S1 Positionsschalter "Offen"
S2 Positionsschalter "Geschlossen"
PE Erdungskontakt
X1 Klemmenblock

TSL-Stellantrieb-Schaltplan

Spezifikation
  • Körpermaterial
    Gusseisen
  • Maximal zulässige Temperatur
    150 °C
  • Verbindungstyp
    Flansch
  • Steuerungstyp
    Elektrischer Antrieb
  • Betriebsumgebung
    Prozesswasser, Wasser-Glykol-Lösungen
  • Anwendungen
    Wärmeversorgung, Wasserversorgung
  • Nenn­druck
    16 bar
  • Typ der Dichtung
    Metall
  • Typ des Regelventils
    Zweiwege
  • Reglertyp
    Steuerventil

Bewertungen (0)

Dokumentation
nullTwo-way control valve ELEPHANT VRg1-10M-LED-F DN15-150 16 bar cast iron flanged with TSL-1600 electric actuator

Zahlung & Sicherheit

Zahlungsmethoden

    Ihre Zahlungsinformationen werden sicher verarbeitet. Wir speichern keine Kreditkartendaten und haben keinen Zugriff auf Ihre Kreditkarteninformationen.ShareRewrite

    Verfügbare Varianten

    SKUAnschlussgrößeDruckPreis VerfügbarkeitAnzahl In den Warenkorb
    D230-10582DN1516 bar €426,23 0 Auf Lager
    D230-10583DN2016 bar €440,93 Ausverkauft
    D230-10584DN2516 bar €471,20 Ausverkauft
    D230-10585DN3216 bar €494,97 Ausverkauft
    D230-10586DN4016 bar €519,14 Ausverkauft
    D230-10587DN5016 bar €579,59 Ausverkauft
    D230-10588DN6516 bar €810,00 Ausverkauft
    D230-10589DN8016 bar €895,60 Ausverkauft
    D230-10590DN10016 bar €1.051,13 Ausverkauft
    D230-10591DN12516 bar €1.619,67 Ausverkauft
    D230-10592DN15016 bar €2.420,59 Ausverkauft
