Zweiwege-Absperr- und Regelventil Elephant VSR1-16V-PED-F, Gehäusemate – Valve Elephant
Elephant  |  SKU: D090-02879

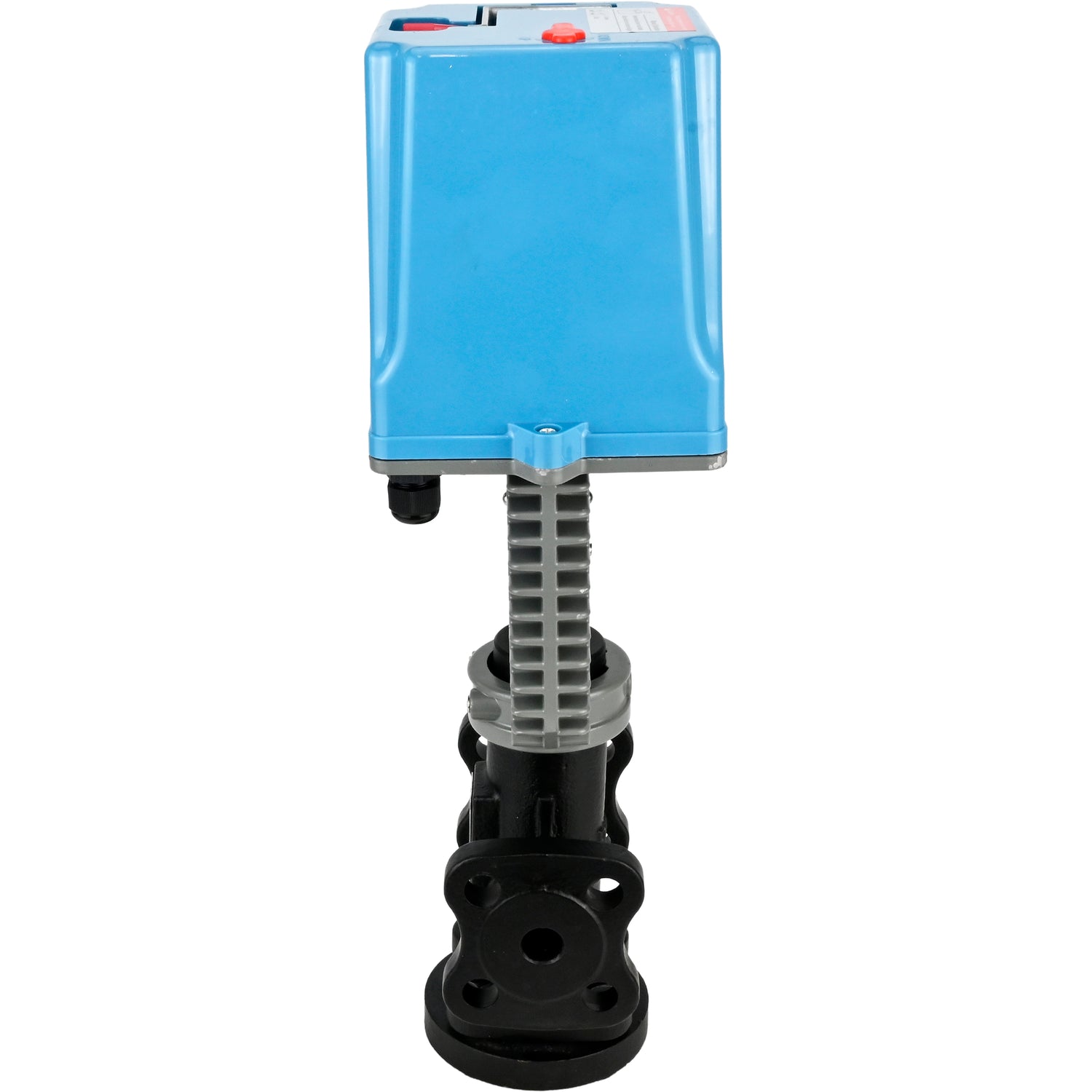

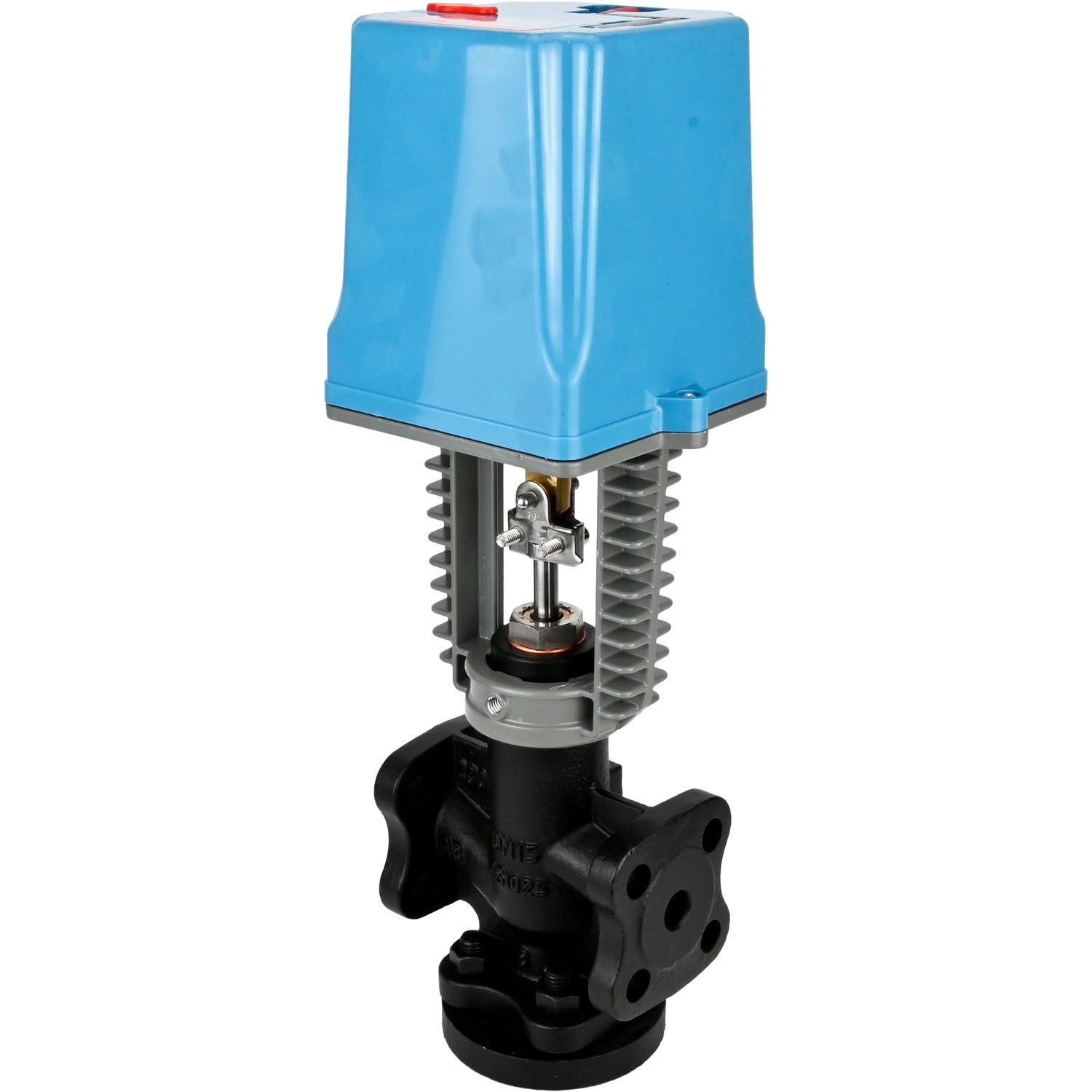

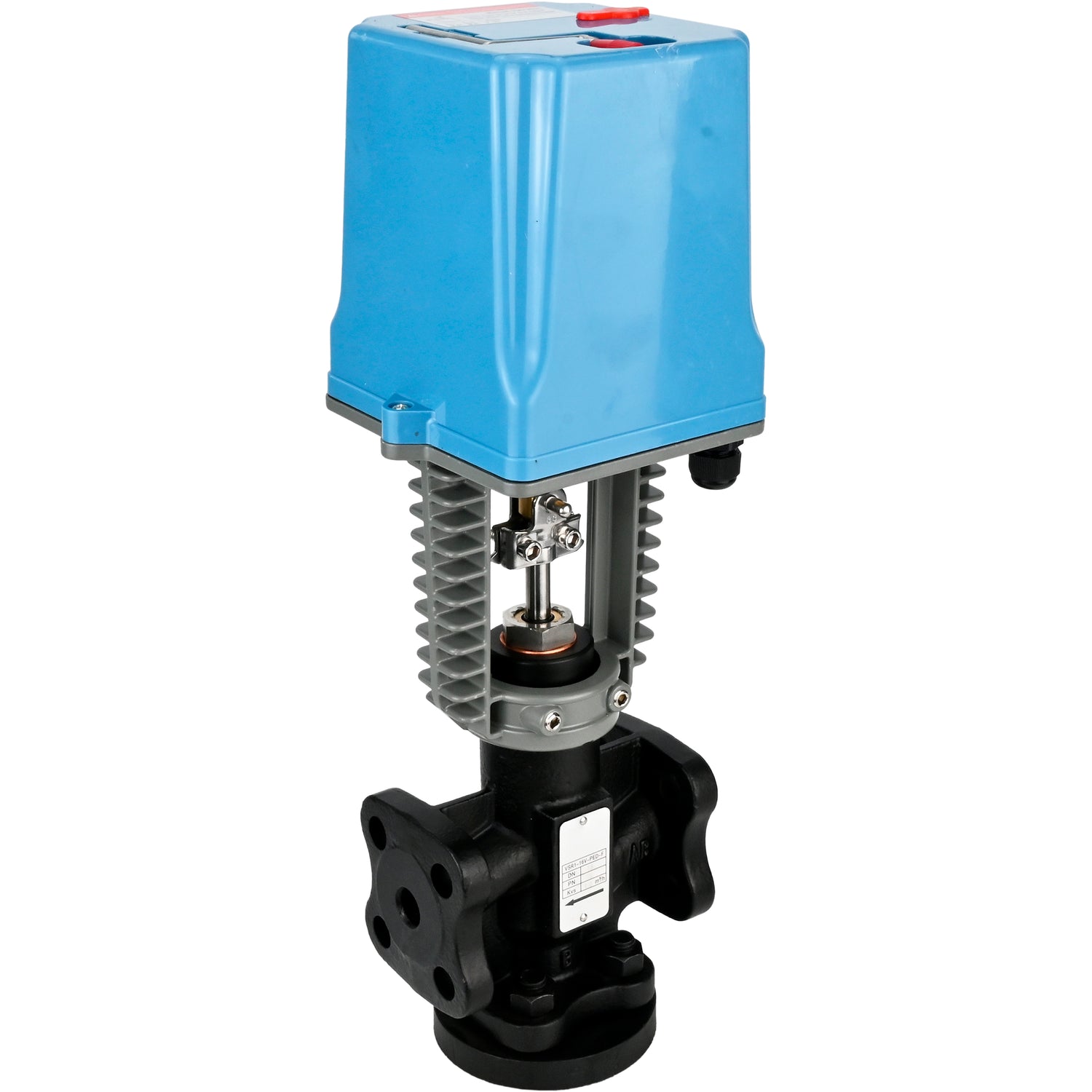

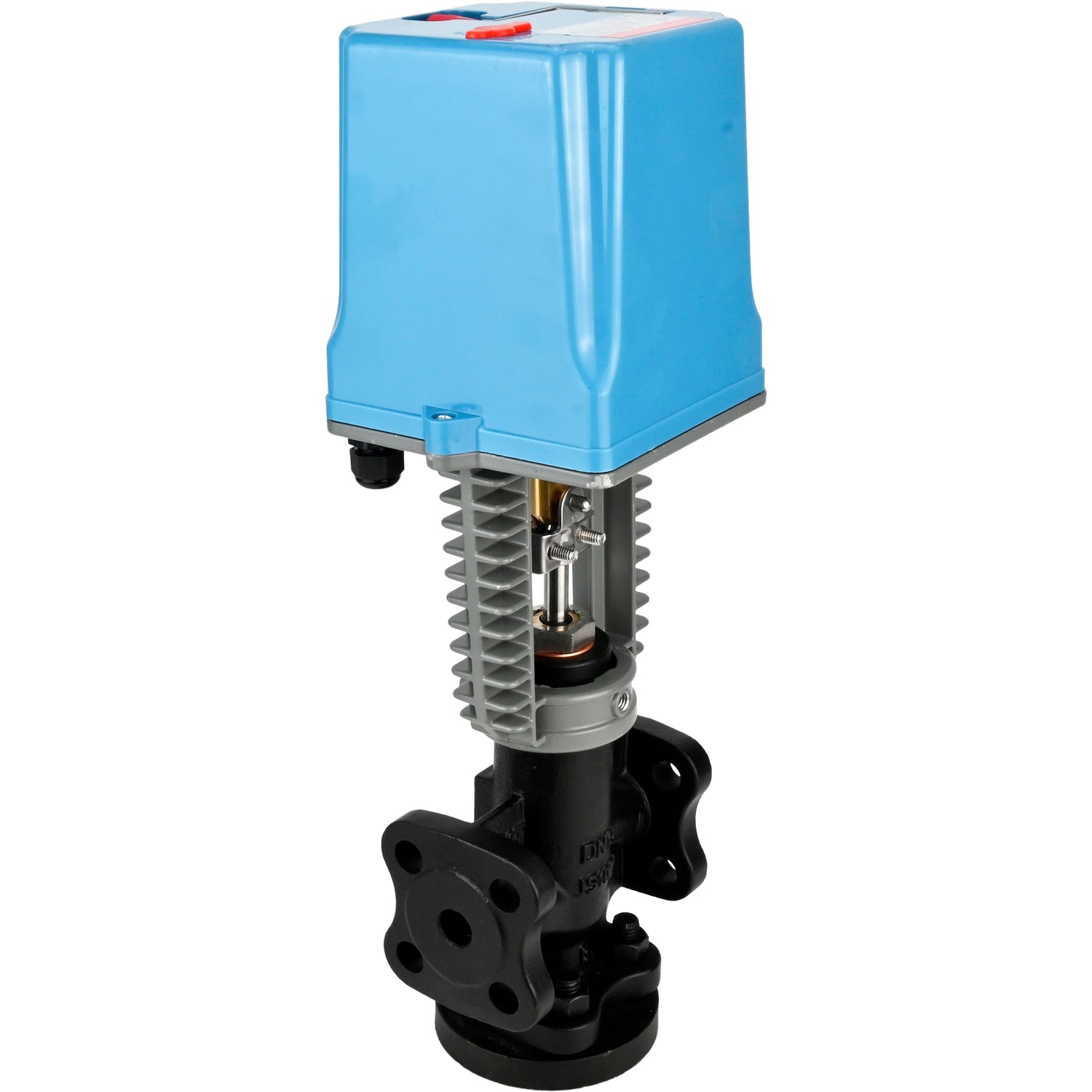

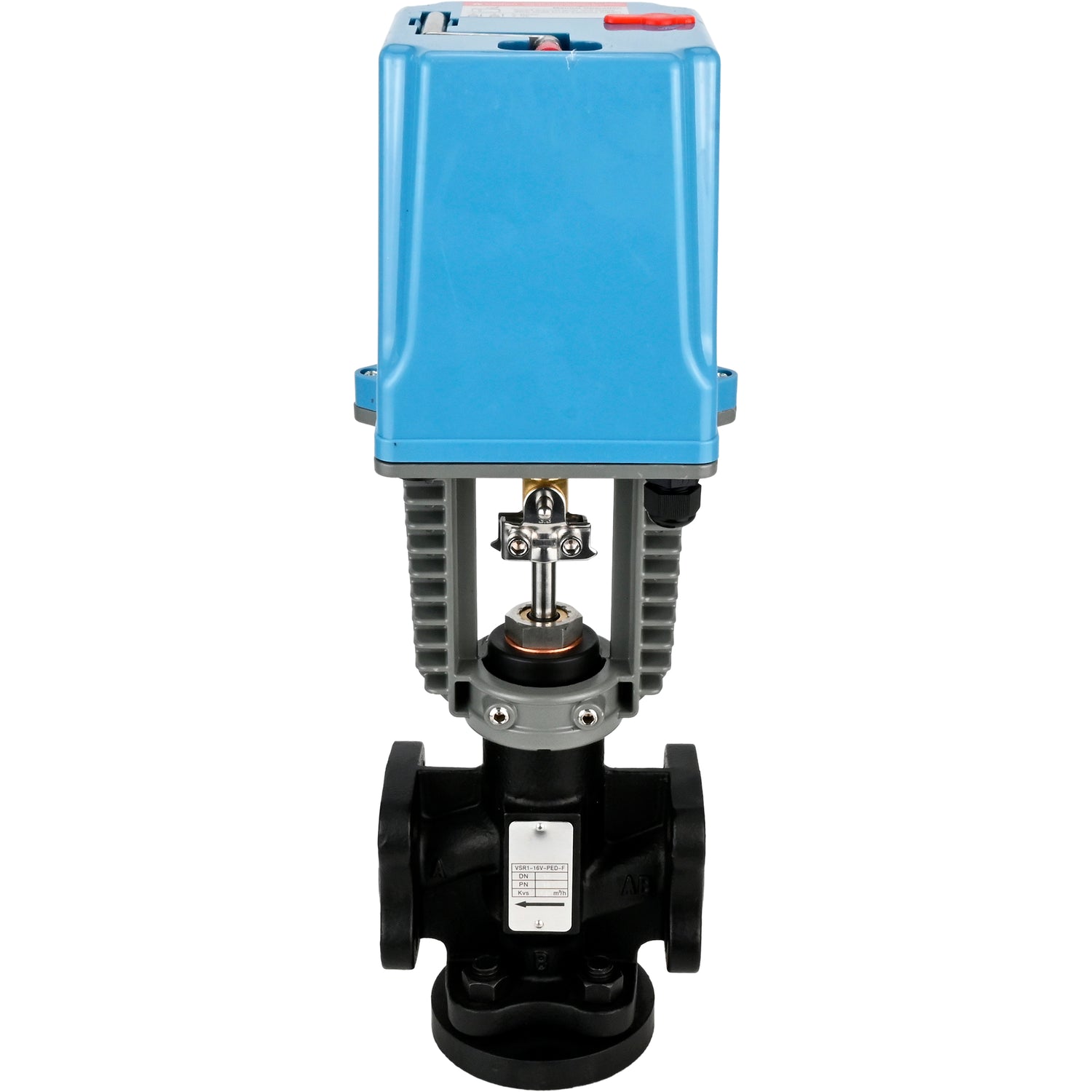

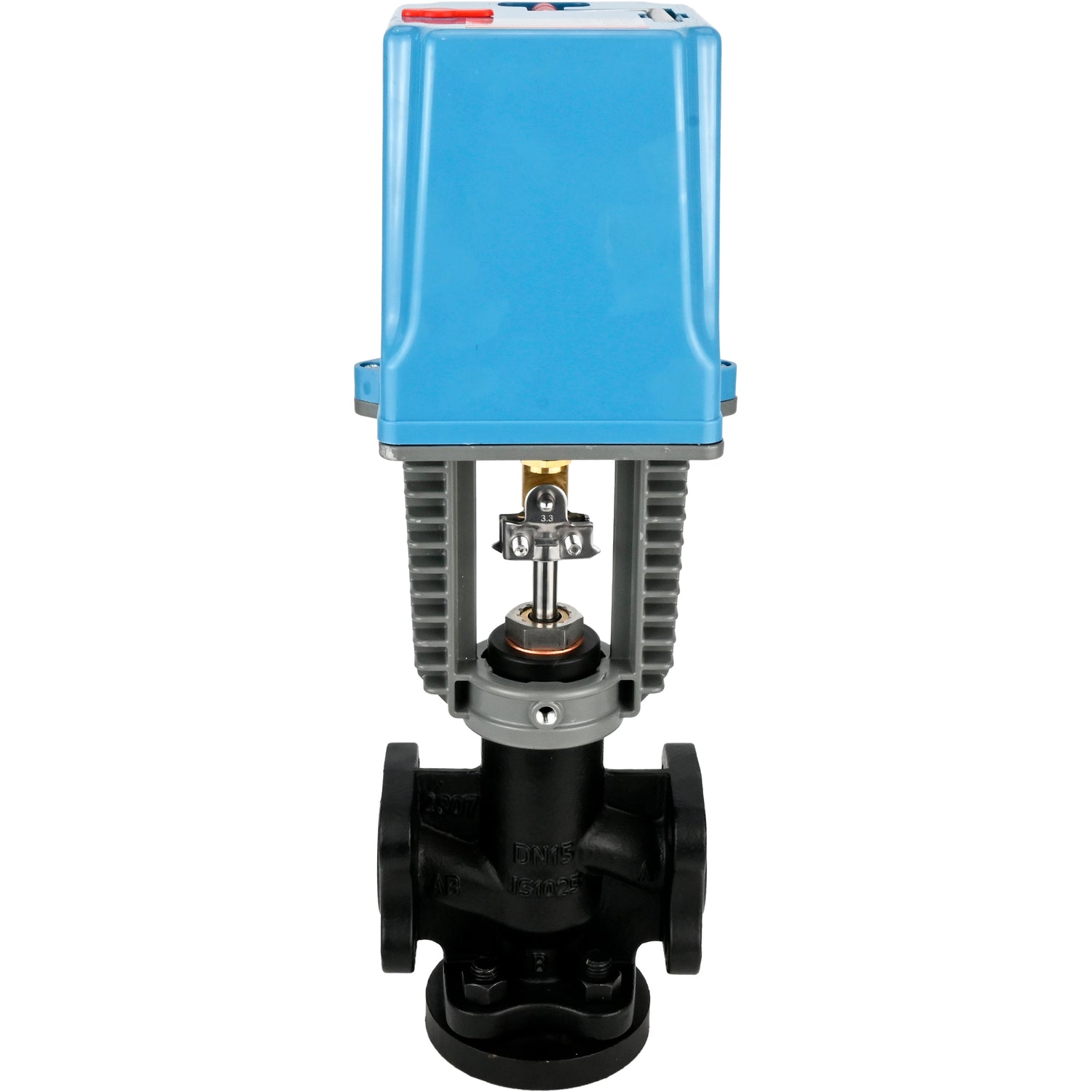

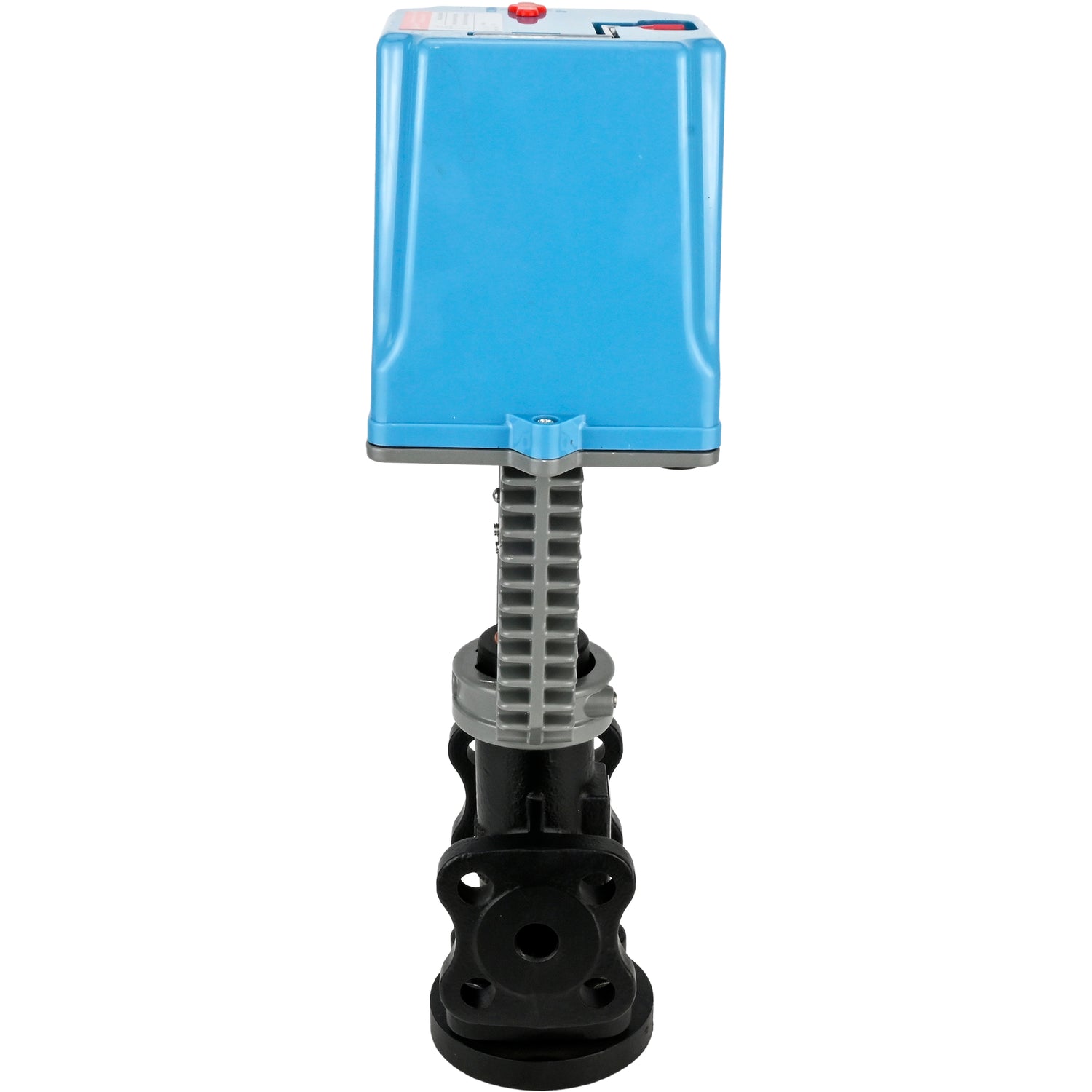

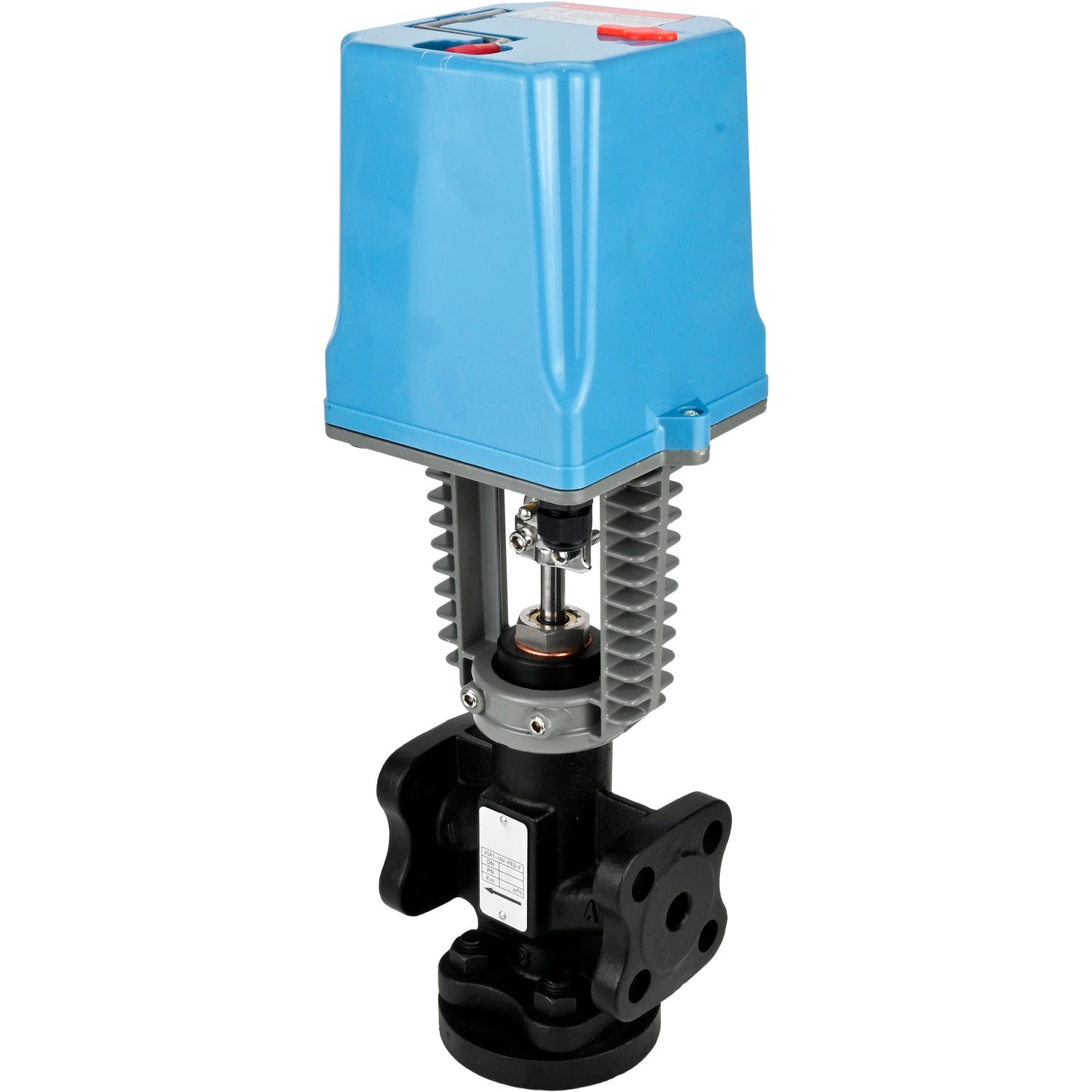

Zweiwege-Absperr- und Regelventil Elephant VSR1-16V-PED-F, Gehäusematerial - Gusseisen QT450, Sperrgehäusematerial - Edelstahl AISI 304, Dichtung - Fluorkohlenstoff (Viton, FPM), mit elektrischem Antrieb XCK220-1500 AC220V

€895,72
inkl. MwSt. Versand wird beim Checkout berechnet.

Lieferung und Versand

Die Lieferkosten werden während des Bestellvorgangs festgelegt und variieren je nach mehreren Faktoren, einschließlich Produkttyp, Lieferzeit, Dienstleister und Zielland.

Wenn Sie Fragen zu unseren Produkten, Lieferoptionen oder anderen Themen haben, zögern Sie nicht, uns zu kontaktieren.

Beschreibung

Absperr- und Regelventile sind für die hermetische Absperrung oder die Änderung der Durchflussmenge des Arbeitsmediums in der Rohrleitung ausgelegt.





Haupttechnische Merkmale der Elephant VSR1-16V-PED-F Zweiwege-Stopp- und Regelventile, Gehäusematerial - Gusseisen QT450, Gehäusematerial - Edelstahl AISI 304, Dichtung - Fluorkohlenstoff (Viton, FPM), mit elektrischem Antrieb XCK220-1500 AC220V:

Name Bedeutung
Nenn­druck, bar 16
Anschlussart Flansch
Maximale Temperatur, °C 150
Medium Wasser, Ethylenglykol, neutrale Medien, Propylenglykol
Art der Steuerung Stellantrieb
Ventiltyp Absperr- und Regelung
Ventilsteuerungstyp automatisch
Art des Regelventils Zweiwege
Versorgungsspannung 220V
Anwendung Wasserversorgung, Heizungssysteme, Belüftung
Herstellerland China

Zweiwege-Absperr- und Regelventil Elephant VSR1-16V-PED-F, Gehäusematerial - Gusseisen QT450, Sperrgehäusematerial - Edelstahl AISI 304, Dichtung - Fluorkohlenstoff (Viton, FPM), mit elektrischem Antrieb XCK220-1500 AC220V





Abmessungen und Maße Elephant VSR1-16V-PED-F Zweiwege-Stopp- und Regelventile, Gehäusematerial - Gusseisen QT450, Gehäusematerial - Edelstahl AISI 304, Dichtung - Fluorkohlenstoff (Viton, FPM), mit elektrischem Antrieb XCK220-1500 AC220V:

Parameter DN, mm
15 20 25 32 40 50 65
L, mm 130 150 160 180 200 230 290
A, mm 82 92 96 110 120 135 165
B, mm 64 62 64 45 50 100 115
Hmm 139 137 139 120 125 175 190
D, mm 95 105 115 140 150 165 185
Ø Lochkreis, mm 65 75 85 100 110 125 145
N-ØPo 4–14 4–14 4–14 4–19 4–19 4–19 4–19
Gewicht (mit Antrieb), kg 6.1 6.9 7.7 9.2 10.5 13.7 17.2

Skizze der Abmessungen und Maße der Elephant VSR1-16V-PED-F Zweiwege-Steuerventile, Gehäusematerial - Gusseisen QT450, Verriegelungsgehäusematerial - Edelstahl AISI 304, Dichtung - Fluorkohlenstoff (Viton, FPM), mit elektrischem Antrieb XCK220-1500 AC220V





Parameter DN, mm
80 100 125 150
L, mm 310 350 400 480
A, mm 175 186 220 262
B, mm 116 146 160 185
Hmm 191 221 235 260
D, mm 200 220 250 285
Ø Lochkreis, mm 160 180 210 240
N-ØPo 8–19 8–19 8–19 8–23
Gewicht (mit Antrieb), kg 27.5 33.7 40.6 56.6

Skizze der Abmessungen und Maße der Elephant VSR1-16V-PED-F Zweiwege-Steuerventile, Gehäusematerial - Gusseisen QT450, Verriegelungsgehäusematerial - Edelstahl AISI 304, Dichtung - Fluorkohlenstoff (Viton, FPM), mit elektrischem Antrieb XCK220-1500 AC220V







Teile- und Materialtabelle Elephant VSR1-16V-PED-F Zweiwege-Stopp- und Regelventile, Gehäusematerial - Gusseisen QT450, Gehäusematerial - Edelstahl AISI 304, Dichtung - Fluorkohlenstoff (Viton, FPM), mit elektrischem Antrieb XCK220-1500 AC220V:

Nr. Teilename Material
1 Körper Gusseisen QT-450
2 Kolben Edelstahl AISI 304
3 Stopfendichtung Fluorkohlenwasserstoff
4 Ventilschaft Edelstahl AISI 304
5 Ventilkappe Q235-Stahl
6 Dichtung Graphit
7 Steckermontage Edelstahl AISI 304 + VITON + PTFE


Spezifikation
  • Herkunftsland
    China
  • Körpermaterial
    Gusseisen QT450
  • Maximal zulässige Temperatur
    150 °C
  • Verbindungstyp
    Flansch
  • Steuerungstyp
    Elektroantrieb
  • Betriebsumgebung
    Wasser, Ethylenglykol, Neutrale Medien, Propylenglykol
  • Anwendungen
    Wasserversorgung, Heizsysteme, Belüftung
  • Typ der Dichtung
    Fluorkohlenwasserstoff
  • Sperrmaterial
    Edelstahl AISI 304
  • Versorgungsspannung
    220V
  • Typ des Regelventils
    Zweiwege

Bewertungen (0)

Dokumentation
nullTwo-way shut-off and regulating valve ELEPHANT VSR1-16V-PED-F DN15-150 16 bar

Zahlung & Sicherheit

Zahlungsmethoden

    Ihre Zahlungsinformationen werden sicher verarbeitet. Wir speichern keine Kreditkartendaten und haben keinen Zugriff auf Ihre Kreditkarteninformationen.ShareRewrite

    Verfügbare Varianten

    SKUAnschlussgrößeDruckPreis VerfügbarkeitAnzahl In den Warenkorb
    D090-02879DN15 0,16 m3/h16 bar €895,72 Ausverkauft
    D090-02880DN15 0,2 m3/h16 bar €895,72 Ausverkauft
    D090-02881DN15 0,4 m3/h16 bar €895,72 Ausverkauft
    D090-02882DN15 0,5 m3/h16 bar €895,72 Ausverkauft
    D090-02883DN15 0,8 m3/h16 bar €895,72 Ausverkauft
    D090-02884DN15 1 m3/h16 bar €895,72 Ausverkauft
    D090-02885DN15 1,6 m3/h16 bar €895,72 Ausverkauft
    D090-02886DN15 4 m3/h16 bar €895,72 Ausverkauft
    D090-02887DN20 6,3 m3/h16 bar €945,59 Ausverkauft
    D090-02888DN25 10 m3/h16 bar €965,54 Ausverkauft
    D090-02889DN32 16 m3/h16 bar €995,46 Ausverkauft
    D090-02890DN40 25 m3/h16 bar €1.085,23 Ausverkauft
    D090-02891DN50 40 m3/h16 bar €1.184,98 Ausverkauft
    D090-02892DN65 63 m3/h16 bar €1.304,68 Ausverkauft
    D090-02893DN80 100 m3/h16 bar €1.755,53 Ausverkauft
    D090-02894DN100 150 m3/h16 bar €2.054,76 Ausverkauft
    D090-02895DN125 220 m3/h16 bar €2.393,90 Ausverkauft
    D090-02896DN150 315 m3/h16 bar €2.593,39 Ausverkauft
