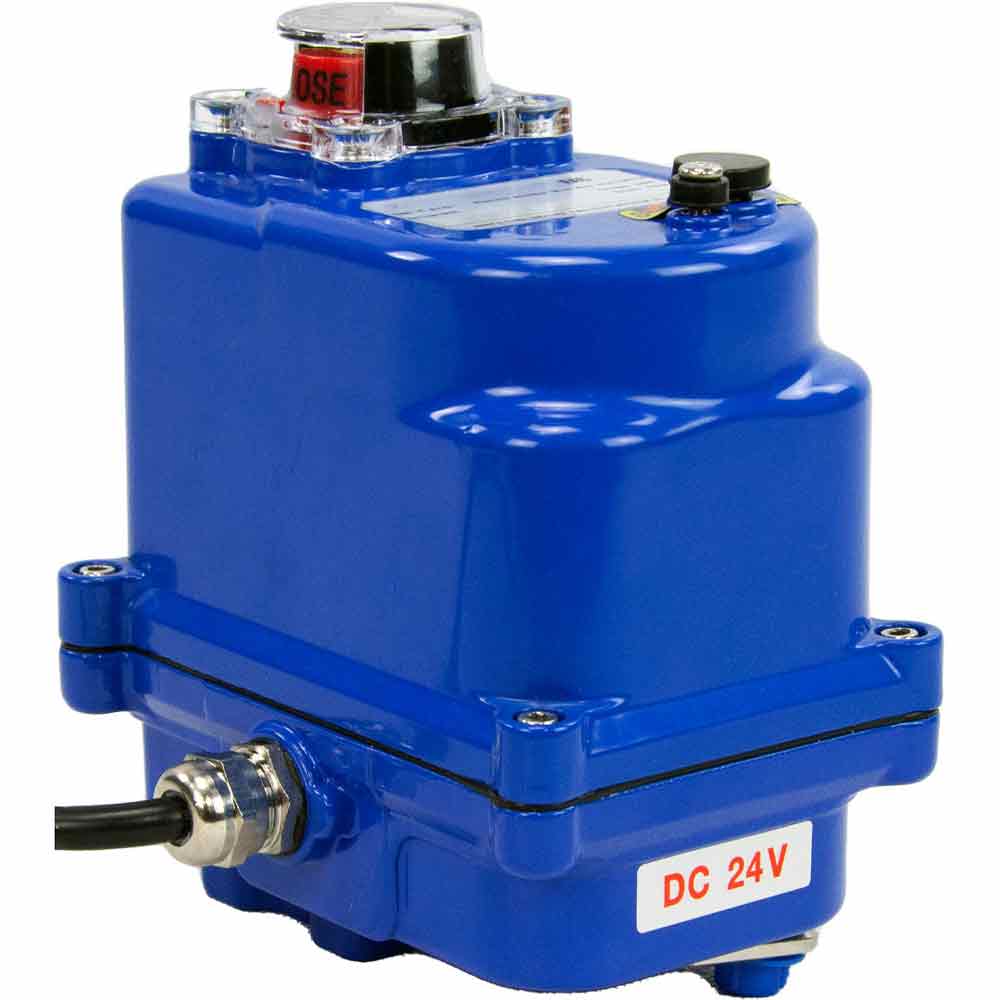

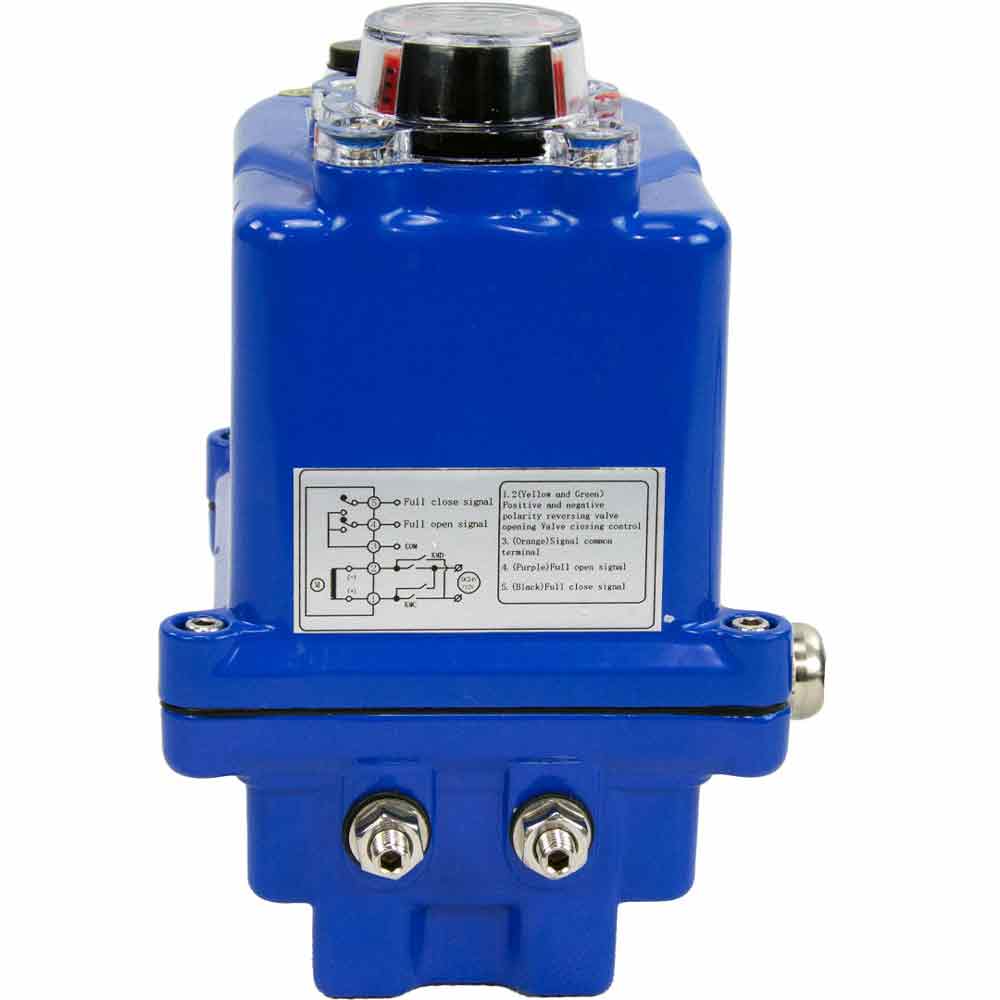

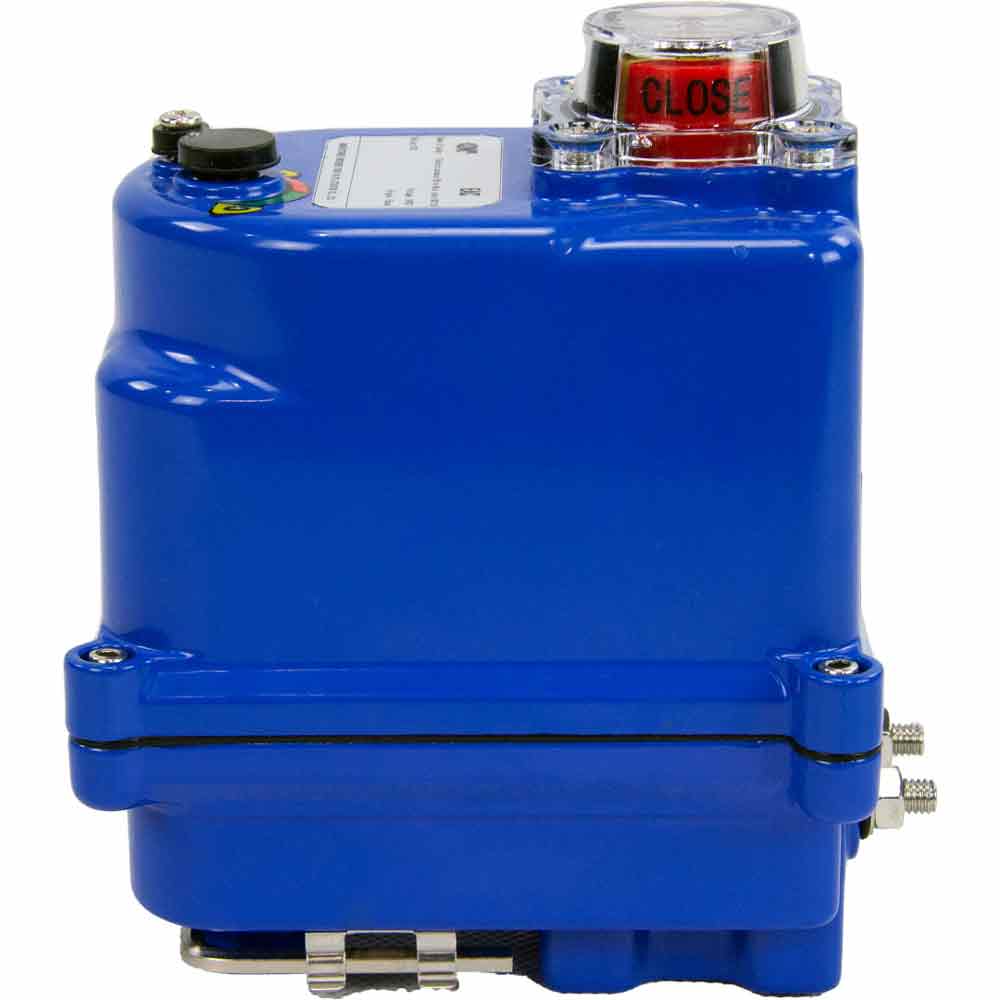

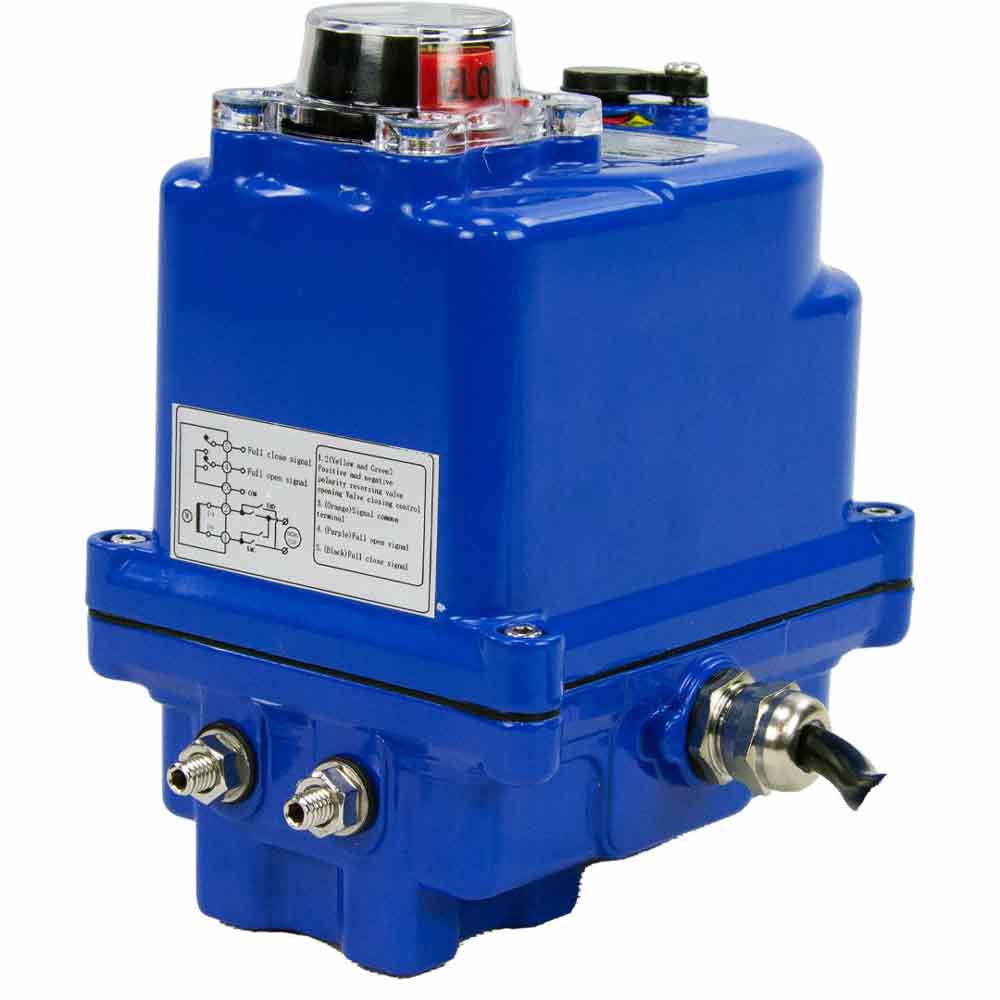

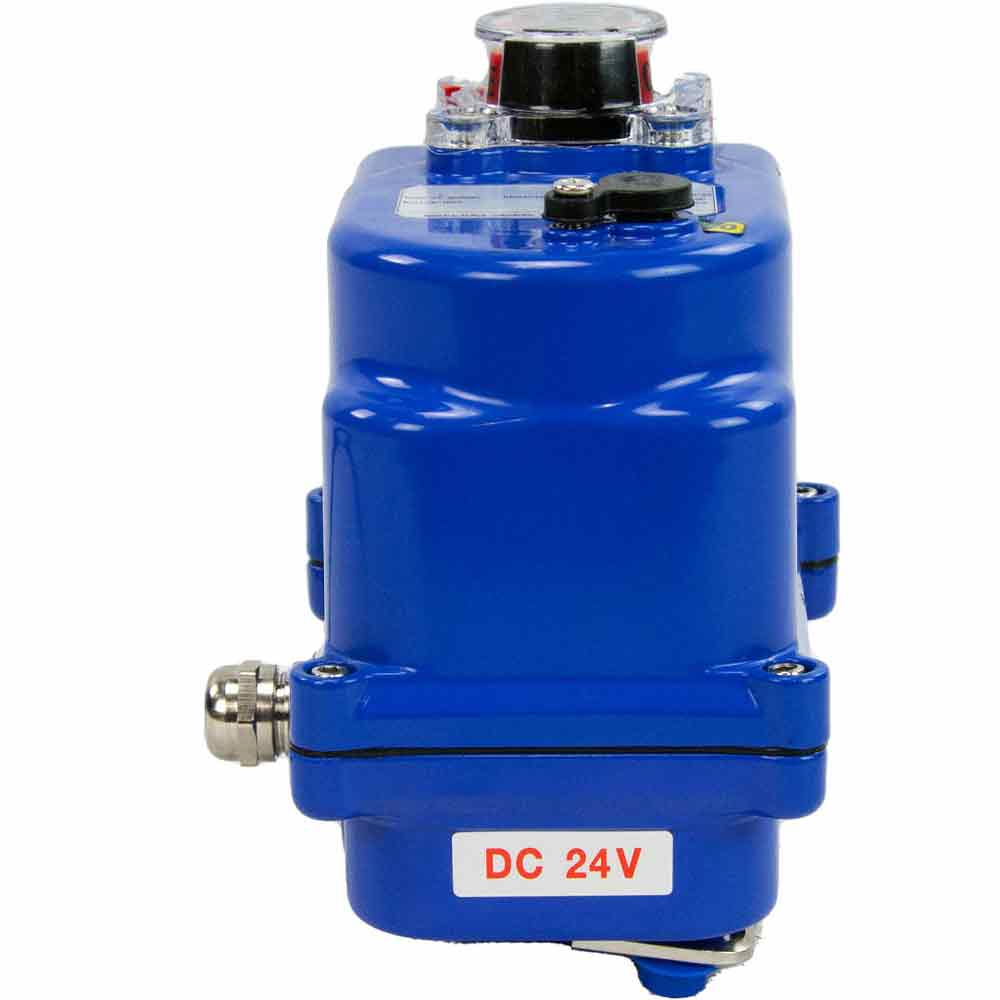

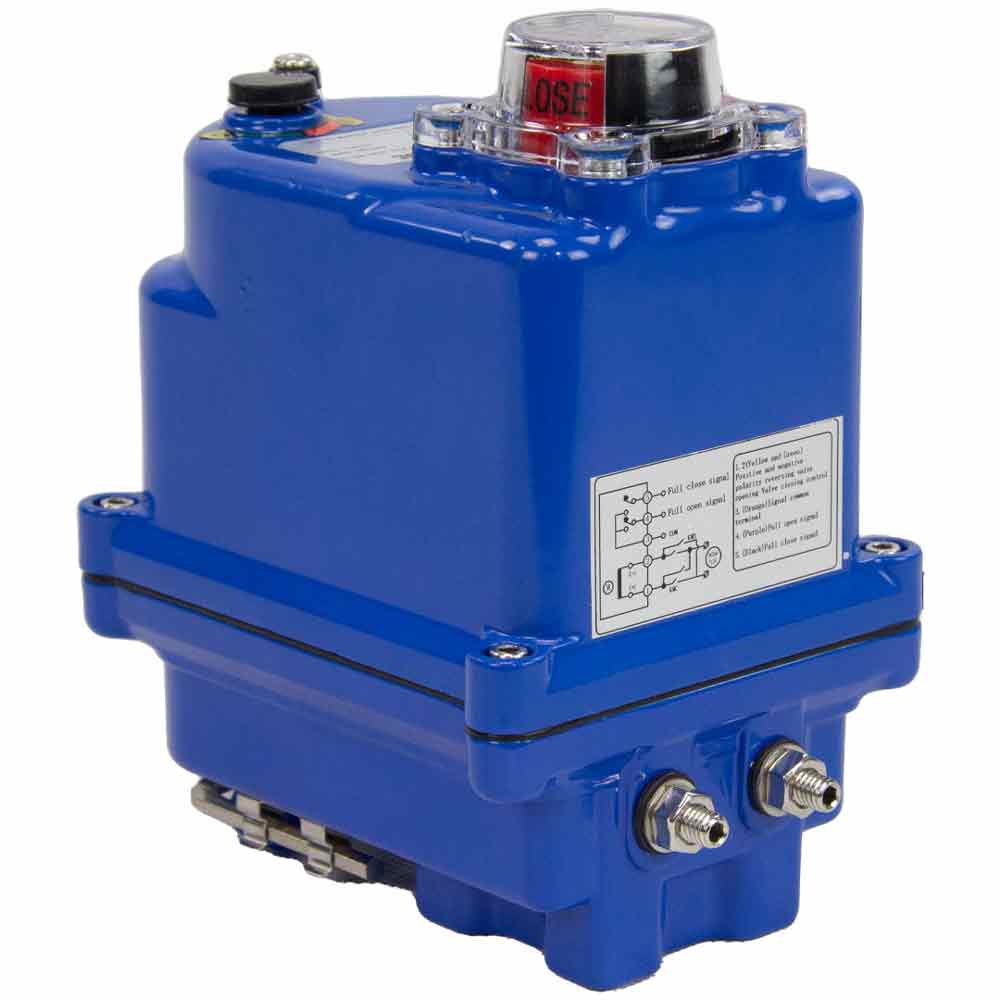

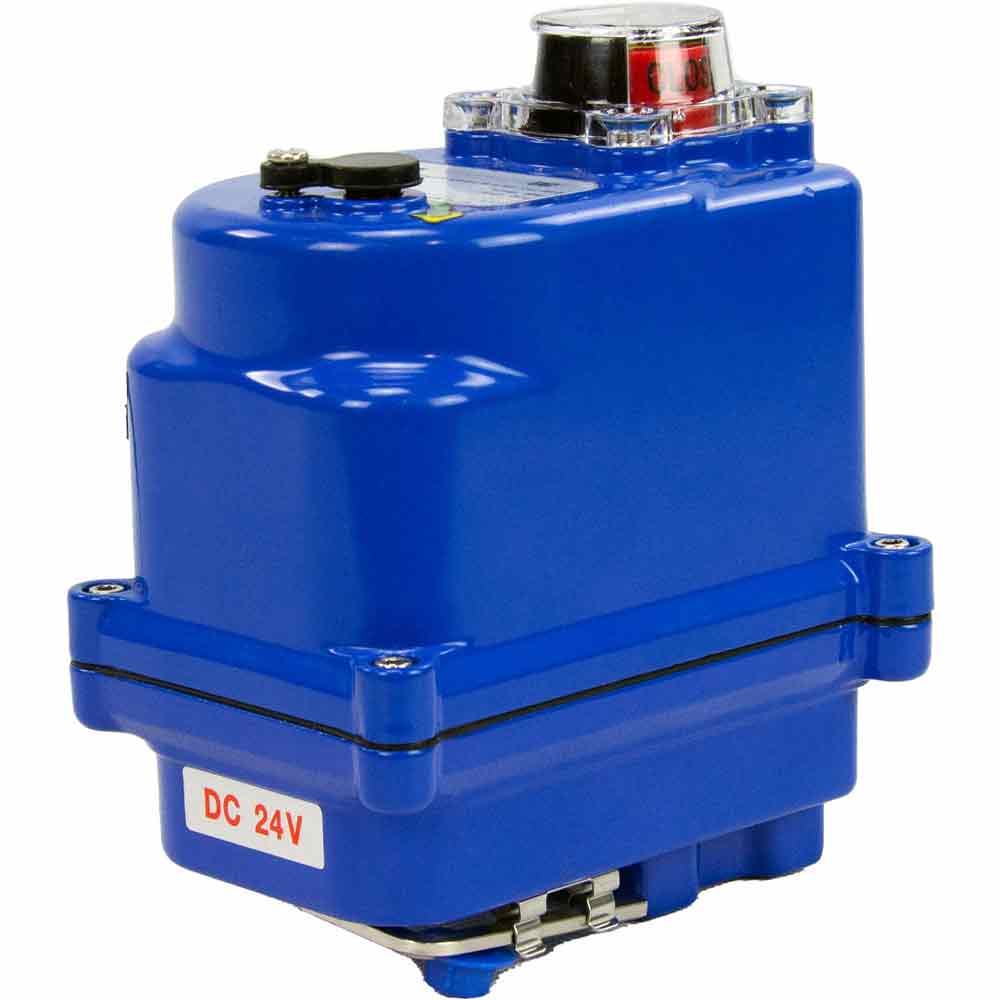

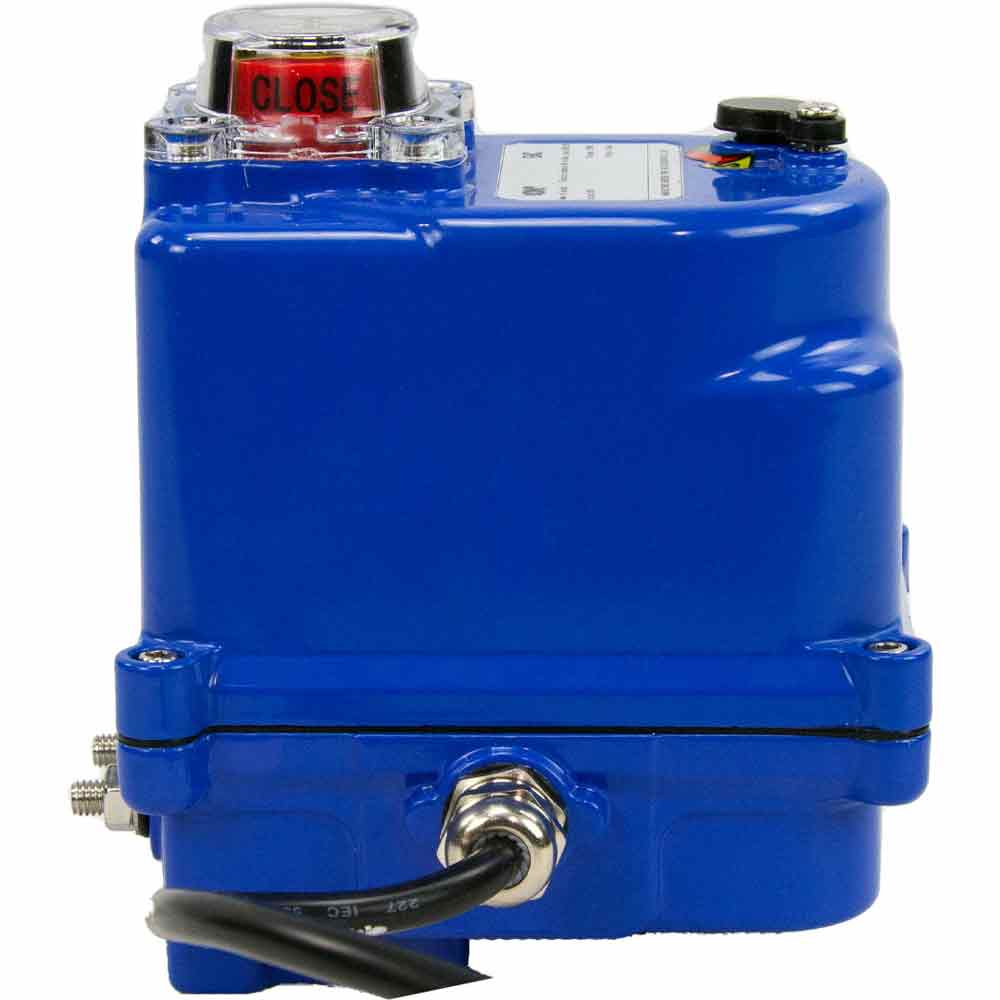

Elektrischer Schwenkantrieb Elephant 003 blau 24 V

Die elektrischen Schwenkantriebe Elephant sind für die Fern- und Ortssteuerung von Absperrarmaturen bestimmt. Er findet breite Anwendung in der Gas-, Öl-, Metallurgie- und Lebensmittelindustrie, im Wohnungsbau und in kommunalen Einrichtungen usw. mit einer Umgebungstemperatur von -20°...+70°C. Das Gehäuse ist mit einer Heizung (7-10W 220V) ausgestattet und hat die folgenden Schutzarten: IP67, NEME 4 und 6, Anti-Korrosionsbeschichtung. Die Einbaumaße entsprechen der internationalen Norm ISO05211 / DIN3337. Der Elektroantrieb ist mit einem Asynchronmotor mit kurzgeschlossenem Rotor, automatischer Verriegelung der Position des Elektroantriebs, einem mechanischen Handgriff, Wärmeschutz, Vibrationsschutz X Y Z 10g (0,2-34 Hz, 30 Minuten) ausgestattet und ist für den Betrieb in einem wiederholt kurzzeitigen S2-Modus ausgelegt. Der Hub des Elektroantriebs beträgt 90° mit einem Verstellbereich von ± 10°. Begrenzung des elektrischen Antriebshubes - Endschalter. Kabelanschluss 2 x M18. Die Spannungsversorgung erfolgt mit einer konstanten Spannung von 24 V.

Abmessungen und Einbaumaße des Stellantriebs Elephant 003 blau 24 V

Maßskizze des Stellantriebs Elephant 003 blau 24 V
