Vierteldreh-elektroantrieb Elephant 005-060 24V – Valve Elephant
Elephant  |  SKU: D300-04911

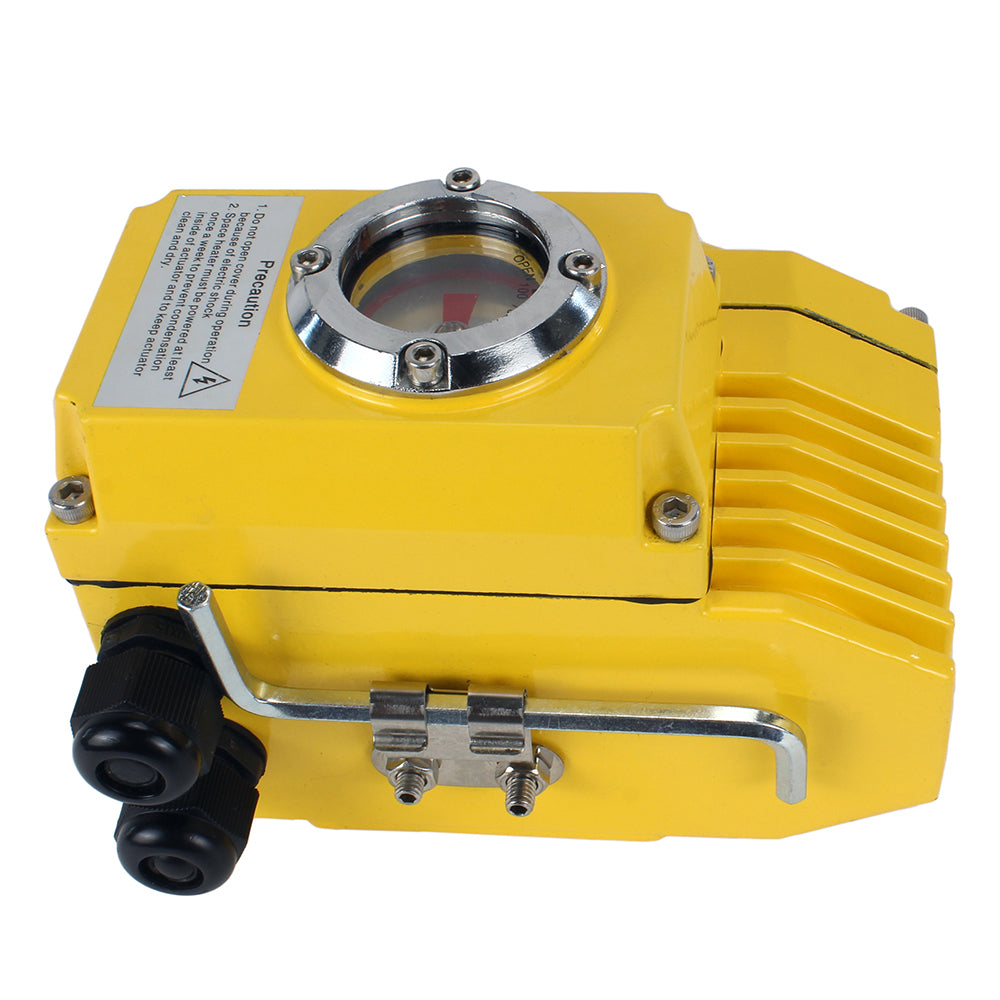

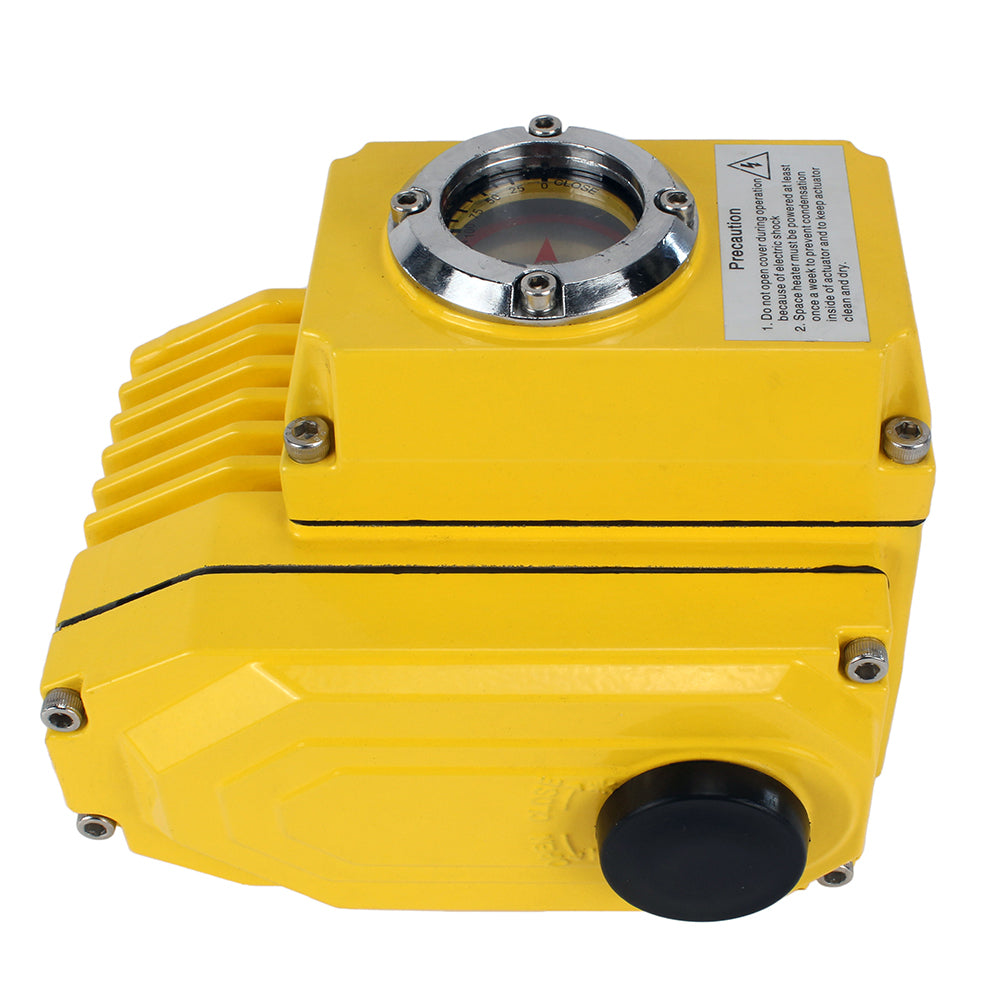

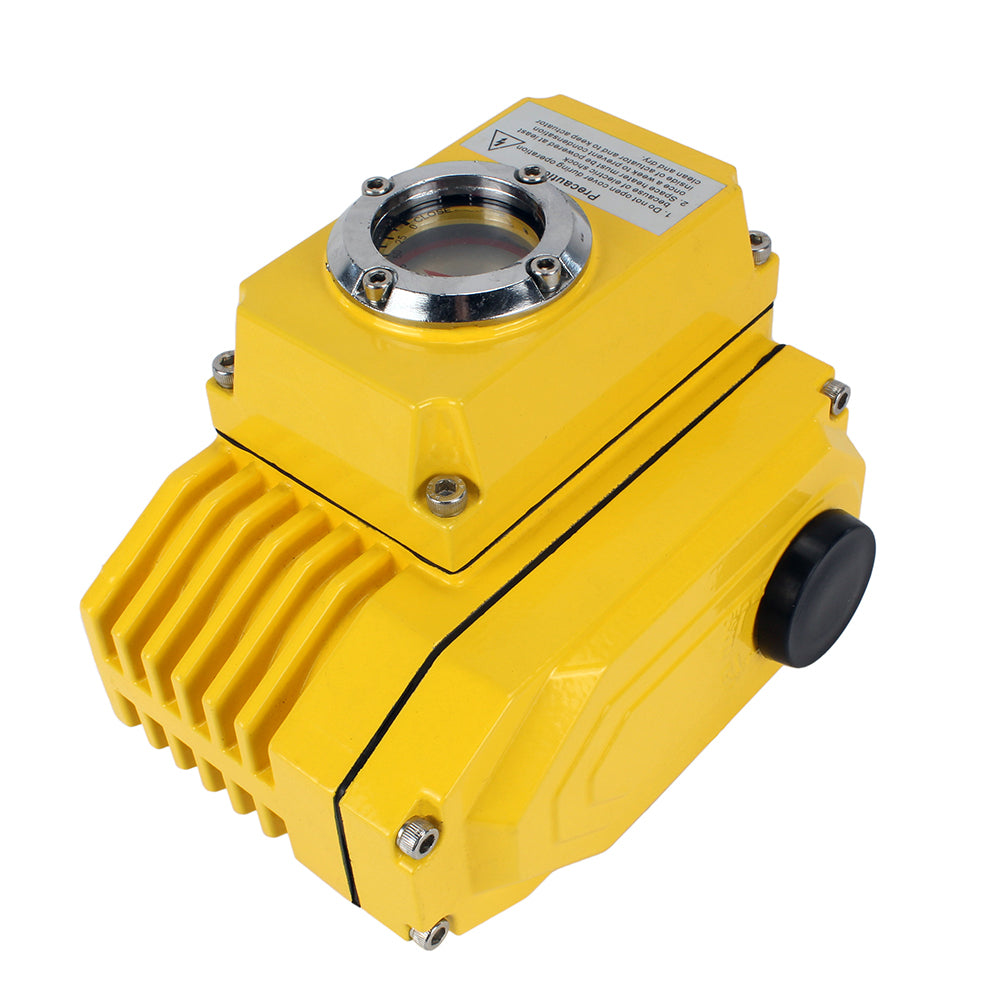

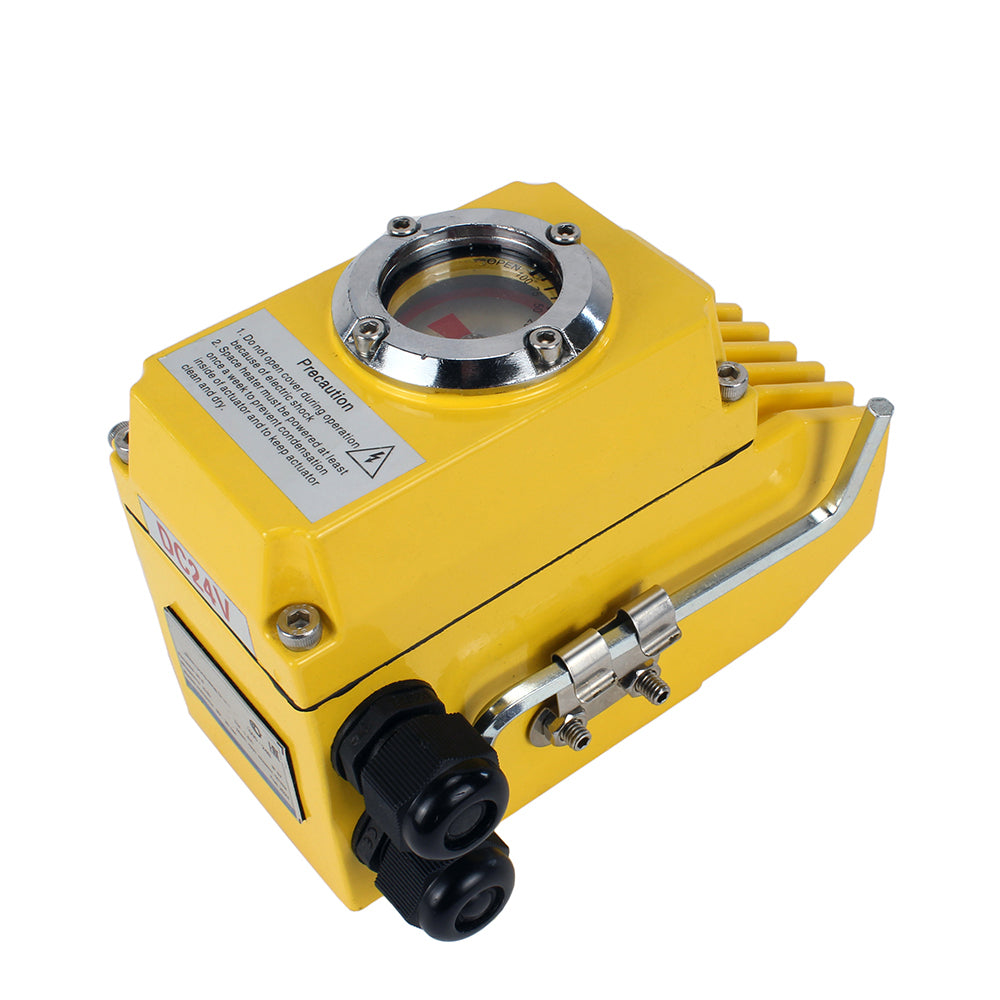

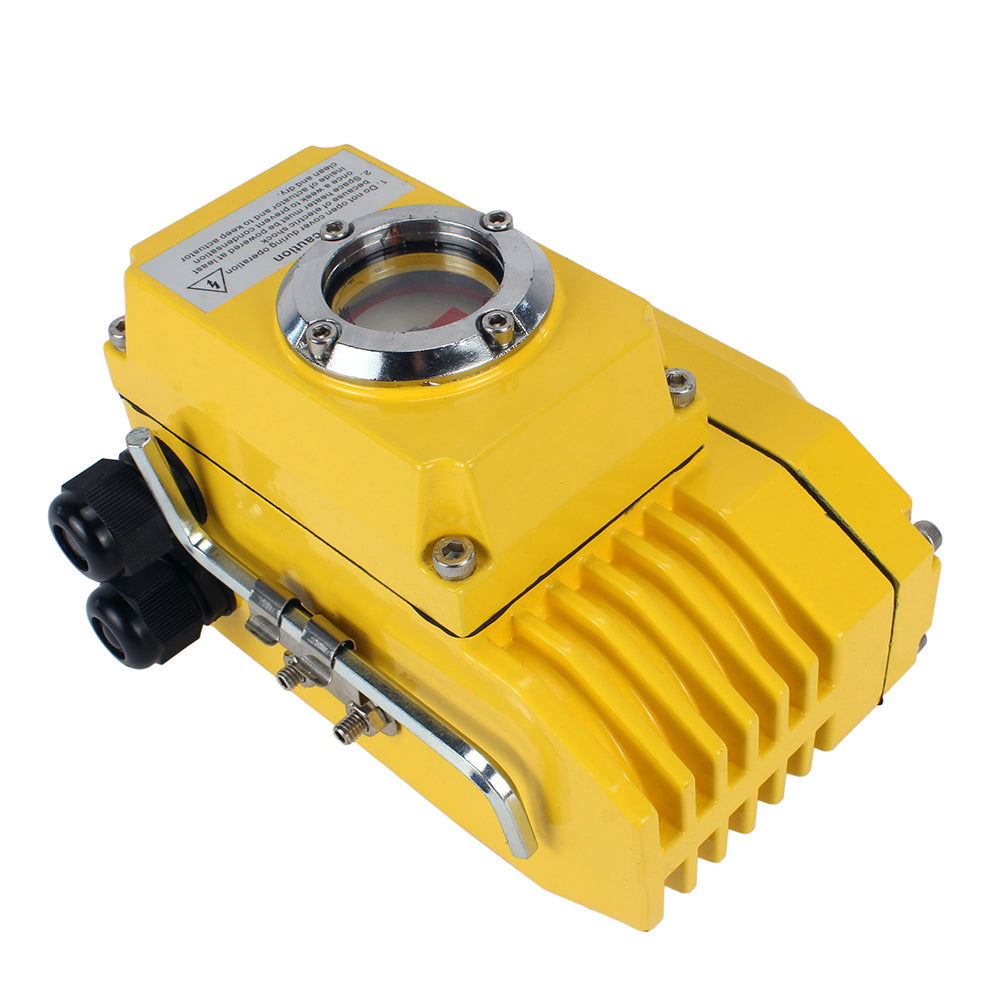

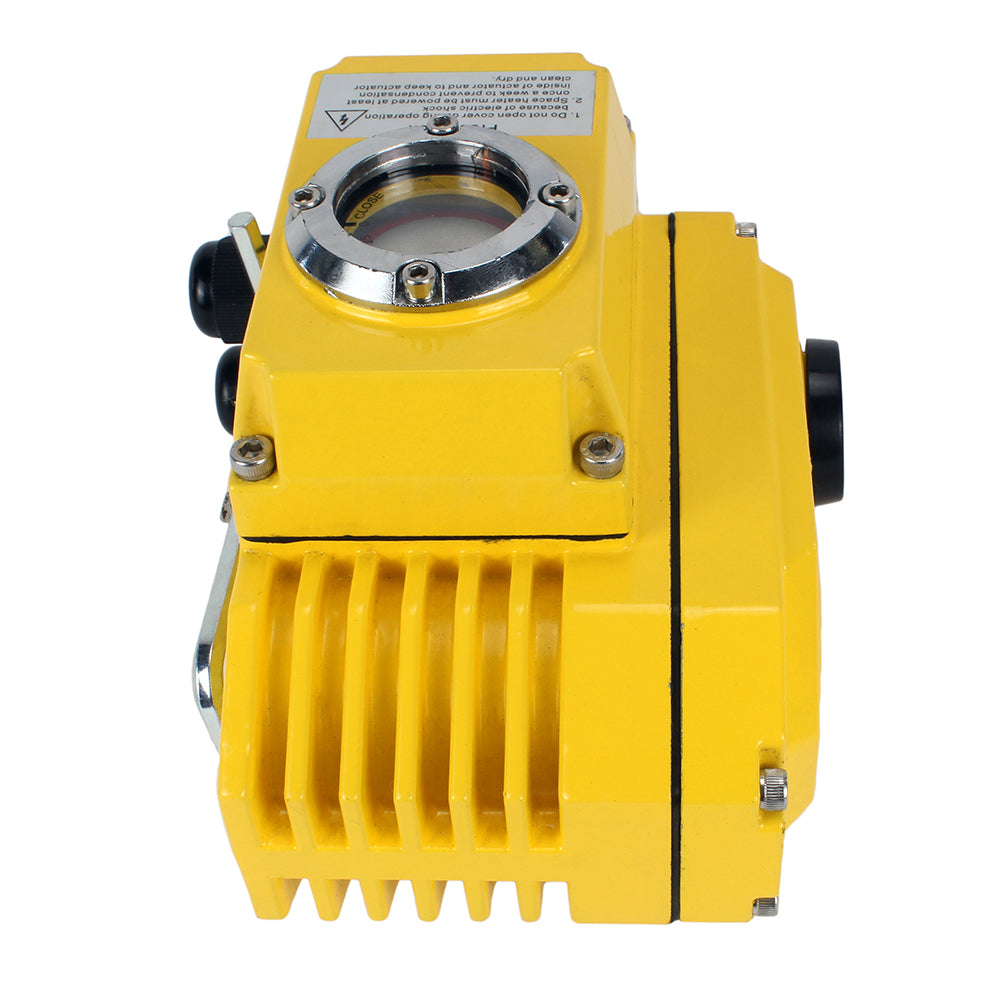

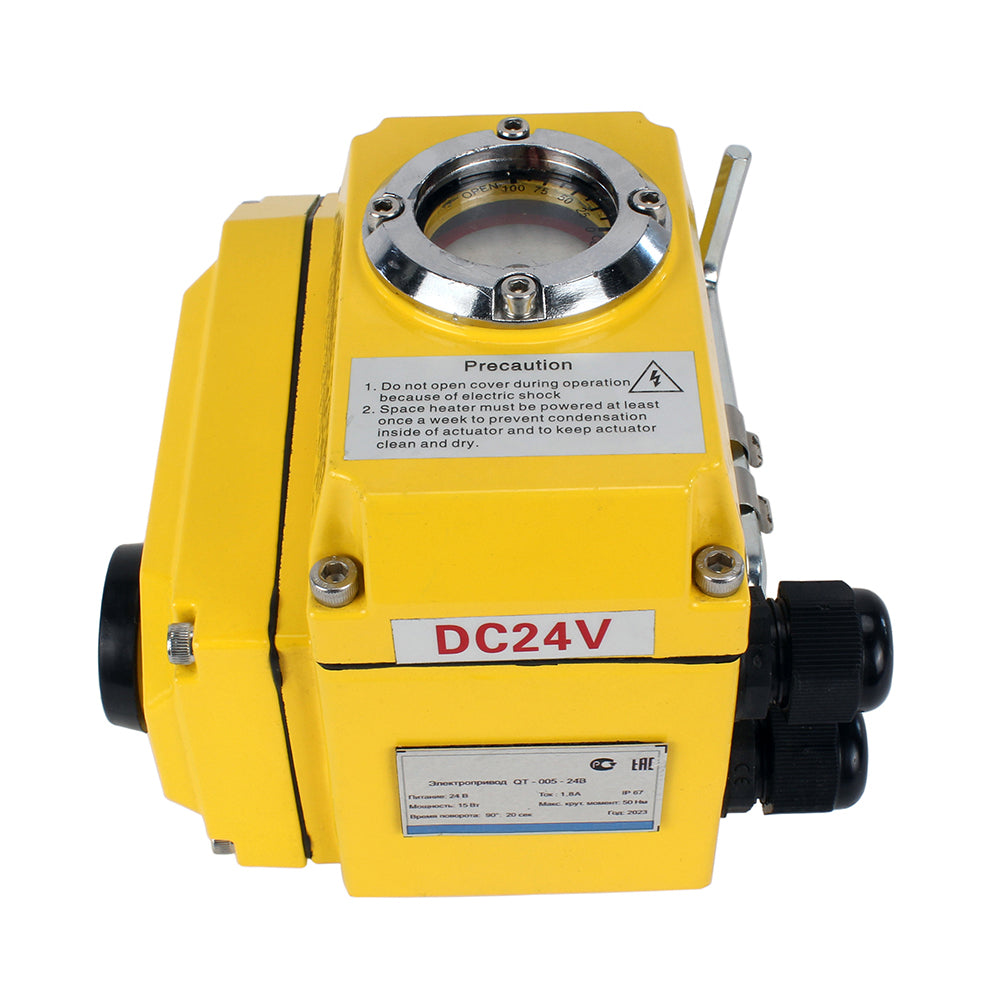

Vierteldreh-elektroantrieb Elephant 005-060 24V

€256,16
inkl. MwSt. Versand wird beim Checkout berechnet.

Lieferung und Versand

Die Lieferkosten werden während des Bestellvorgangs festgelegt und variieren je nach mehreren Faktoren, einschließlich Produkttyp, Lieferzeit, Dienstleister und Zielland.

Wenn Sie Fragen zu unseren Produkten, Lieferoptionen oder anderen Themen haben, zögern Sie nicht, uns zu kontaktieren.

Beschreibung

Der elektrische Schwenkantrieb Elephant 005-060 24V ist für die Fern- und Lokalsteuerung von Armaturen bestimmt. Er findet breite Anwendung in der Gas-, Öl-, Metallurgie- und Lebensmittelindustrie, im Wohnungsbau und in kommunalen Einrichtungen usw. mit Umgebungstemperaturen von -4...+158°F. Das Gehäuse hat die folgenden Schutzarten: IP67, NEME 4 und 6, Anti-Korrosions-Beschichtung. Die Einbaumaße entsprechen der internationalen Norm ISO05211 / DIN3337. Der Elektroantrieb ist mit einem Kurzschlussläufer-Induktionsmotor, automatischer Positionsverriegelung des Elektroantriebs, mechanischem Handgriff, Wärmeschutz, Vibrationsschutz X Y Z 10g (0,2-34 Hz, 30 Minuten) ausgestattet und ist für den Betrieb im Aussetzbetrieb S2 ausgelegt. Antriebshub 90° mit Verstellbereich ±10°. Einschränkung des Verlaufs des elektrischen Antriebs - Anhängerschalter. Die Stromversorgung erfolgt mit einer konstanten Spannung von 24 V.

Abmessungen und Einbaumaße des Stellantriebs Elephant 005-060 24V

Overall and installation dimensions of the actuator Elephant 005-060 24V

Maßskizze des Stellantriebs Elephant 005-060 24V

Model L H A
QT-003 140 118 109
QT-005 166 122 118
QT-008 200 128 133
QT-010 200 128 133
QT-015 200 128 133
QT-020 269 155 174
QT-030 269 155 174
QT-040 269 155 174
QT-060 269 155 174
QT-080 268 212 164
QT-100 309 178 200
QT-200 309 178 200

Drive design Elephant 005-060 24V

Drive design Elephant 005-060 24V

Antrieb Detailskizze Elefant 005-060 24V

Name des Teils
1 Ausgangswelle
2 Kabelschloss
3 mechanischer Anschlag
4 Handschrauber
5 Körper
6 Abdeckung
7 Sichtfenster
8 Staubschutz

Spezifikation

  • Herkunftsland
    China
  • Aktuatorzykluszeit
    30er Jahre
  • Explosionsgeschützt
    NEIN
  • Thermischer Schutz
    NEIN
  • Typ des elektrischen Stellantriebs
    Vierteldrehung
  • Feedback sensor
    Endschalter
  • Steuersignal
    EIN/AUS
  • Wellenform Stange
    13 mm
  • Wellenform quadratisch
    14x14 mm
  • ISO - Flanschtyp
    F05,F07
  • Nennstromverbrauch
    0,5 A
  • Stromverbrauch
    10 W
  • Versorgungsspannung
    24 V

Bewertungen (0)

Dokumentation

Zahlung & Sicherheit

Zahlungsmethoden

    Ihre Zahlungsinformationen werden sicher verarbeitet. Wir speichern keine Kreditkartendaten und haben keinen Zugriff auf Ihre Kreditkarteninformationen.ShareRewrite

    Verfügbare Varianten

    SKUDrehmomentPreis VerfügbarkeitAnzahl In den Warenkorb
    D300-0494730 Nm €247,82 Ausverkauft
    D300-0491150 Nm €256,16 30 Auf Lager
    D300-0491480 Nm €286,35 10 Auf Lager
    D300-04919100 Nm €405,84 5 Auf Lager
    D300-04923150 Nm €426,28 5 Auf Lager
    D300-04927200 Nm €594,52 3 Auf Lager
    D300-04936600 Nm €637,68 2 Auf Lager
