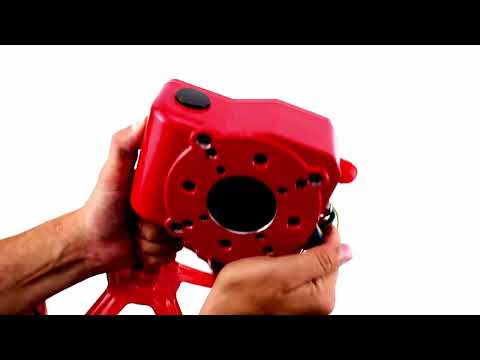

Vierteldrehendes Getriebe Elephant HGBF, gehäusematerial - aluminiumlegierung
Vierteldrehendes Getriebe Elephant HGBF, gehäusematerial - aluminiumlegierung - 16 bar / HGBF-1 ist auf Lager und wird versandt, sobald es wieder verfügbar ist
Verfügbarkeit für Abholungen konnte nicht geladen werden
Lieferung und Versand
Lieferung und Versand
Die Lieferkosten werden während des Bestellvorgangs festgelegt und variieren je nach mehreren Faktoren, einschließlich Produkttyp, Lieferzeit, Dienstleister und Zielland.
Beschreibung
Beschreibung
Ein Vierteldrehungsgetriebe ist ein mechanisches Gerät, das für eine 90-Grad-Drehung (oder eine Vierteldrehung) einer Antriebswelle ausgelegt ist und eine Drehbewegung in eine andere Winkelrichtung umwandelt. Diese Getriebe werden häufig in verschiedenen industriellen Anwendungen eingesetzt, z. B. in der Armaturenautomatisierung, wo eine Vierteldrehung erforderlich ist, um den Durchfluss von Flüssigkeiten oder Gasen zu steuern. Sie sind wesentliche Komponenten in Systemen, in denen eine präzise und kontrollierte Drehbewegung erforderlich ist. Schwenkgetriebe gibt es in verschiedenen Ausführungen, z. B. als Schnecken-, Kegelrad- oder Stirnradgetriebe, die sich je nach Konstruktion und Effizienzanforderungen für bestimmte Anwendungen eignen.
Gesamt und Einbaumaße des Getriebes Elephant HGBF
Getriebeskizze Elephant HGBF, Gehäusematerial - Aluminiumlegierung
| Modell | HGBF-1 | HGBF-2 | HGBF-3 | HGBF-4 |
| D2, mm | 81 | 92 | 125 | 140 |
| D3, mm | 50/70 | 70 (89) |
70/102/125 | 102/140 (125) |
| Gewindelöcher | 4-М6/4-М8 | 4-M8 | 4-M8/4-M10/4-M12 | 4-M12/4-M16 |
| d1, mm | 35 | 42 | 55 | 70 |
| Durchmesser des Handrads, mm | 120 | 160 | 250 | 300 |
| A | 165 | 185 | 250 | 300 |
| B | 127 | 142 | 190 | 220 |
| C | 84 | 102 | 140 | 164 |
| D | 66 | 79 | 112 | 120 |
| E | 12 | 12 | 16 | 20 |
| F | 47 | 52 | 68 | 71 |
| H | 73 | 78 | 108 | 111 |
| Gewicht, kg | 1.3 | 1.85 | 3.9 | 6.8 |
Werkstoffe Getriebe Elefant HGBF
Spezifikationsskizze Getriebe Elefant HGBF, Gehäusematerial - Aluminiumlegierung
| № | Titel | Material |
| 1 | Transparente Abdeckung der Anzeige | PC Pllycarton-Harz |
| 2 | Schraube | Stahl 304 |
| 3 | Schraube | Stahl 304 |
| 4 | Abdeckung | Aluminium ADC 12 |
| 5 | Schneckengetriebe | Gusseisen QT450 |
| 6 | Einstellschraube | Stahl 304 |
| 7 | Gestell | Stahl 45 |
| 8 | Fall | Acrylnitril Butadien Kautschuk |
| 9 | Buchse | PZ2175 auf Basis von Ketonen |
| 10 | Lager | legierter Stahl |
| 11 | Körper | Aluminium ADC 12 |
| 12 | Lagerung | legierter Stahl |
| 13 | Drüse | Gummi |
| 14 | Waschmaschine | Stahl 304 |
| 15 | Schraube | Stahl 304 |
| 16 | Achse | Stahl 45 |
| 17 | Endschalter | - |
| 18 | O-Ring | Acrylnitril Butadien Kautschuk |
| - | Hermowod | Material: GB6109 Standard-Lackdraht. Menge: 6 Drähte. Abmessungen: Drahtlänge 15 cm, Kerndurchmesser 0,5 mm, Kupferdraht. |
Spezifikation
Spezifikation
-
Herkunftsland
-
Körpermaterial
-
Maximal zulässige Temperatur
-
Verbindungstyp
-
Nenndruck
-
Typ der Dichtung
