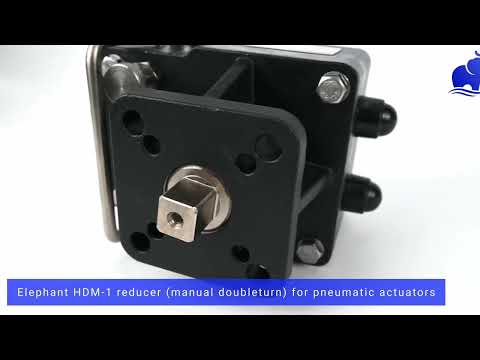

Vierteldrehgetriebe Elephant HDM, gehäusematerial - aluminiumlegierung
Vierteldrehgetriebe Elephant HDM, gehäusematerial - aluminiumlegierung - 16 bar / HDM-1 ist auf Lager und wird versandt, sobald es wieder verfügbar ist
Verfügbarkeit für Abholungen konnte nicht geladen werden
Lieferung und Versand
Lieferung und Versand
Die Lieferkosten werden während des Bestellvorgangs festgelegt und variieren je nach mehreren Faktoren, einschließlich Produkttyp, Lieferzeit, Dienstleister und Zielland.
Beschreibung
Beschreibung
Ein Vierteldrehungsgetriebe ist ein mechanisches Gerät, das für eine 90-Grad-Drehung (oder eine Vierteldrehung) einer Antriebswelle ausgelegt ist und eine Drehbewegung in eine andere Winkelrichtung umwandelt. Diese Getriebe werden häufig in verschiedenen industriellen Anwendungen eingesetzt, z. B. in der Armaturenautomatisierung, wo eine Vierteldrehung erforderlich ist, um den Durchfluss von Flüssigkeiten oder Gasen zu steuern. Sie sind wesentliche Komponenten in Systemen, in denen eine präzise und kontrollierte Drehbewegung erforderlich ist. Schwenkgetriebe gibt es in verschiedenen Ausführungen, z. B. als Schnecken-, Kegelrad- oder Stirnradgetriebe, die sich je nach Konstruktion und Effizienzanforderungen für bestimmte Anwendungen eignen.
Abmessungen des Handrads Elephant HDM
Manueller Verdoppler Elephant HDM, Gehäusematerial - Aluminiumlegierung
| Modell | HDM-1 | HDM-2 | HDM-3 | HDM-4 |
| A | 90 | 125 | 140 | 188.5 |
| B | 55 | 64 | 71 | 93 |
| ØC | Ø88 | Ø110 | Ø129 | Ø174 |
| F | 115 | 135 | 166 | 202 |
| T | 44 | 62.5 | 70 | 94 |
| Y | 145 | 178 | 212 | 280 |
| H | 120 | 133 | 180 | 195 |
| S | 53 | 56.5 | 68.7 | 84 |
| K | 10 | 13 | 12.5 | 15 |
| Ø Handrad | 180 | 200 | 280 | 320 |
| b1 | 14 | 17 | 22 | 27 |
| N | 22 | 22 | 28 | 32 |
| b2 | 14 | 17 | 22 | 27 |
| M | 16 | 18 | 22 | 30 |
| D1 | Ø50 | Ø70 | Ø102 | Ø102 |
| 4-M1 | 4-M6 | 4-M8 | 4-M10 | 4-M10 |
| D2 | Ø70 | Ø102 | Ø125 | Ø125 |
| 4-M2 | 4-M8 | 4-M10 | 4-M12 | 4-M12 |
| E | 70*70 | 95*95 | 114*114 | 129*129 |
| D3 | Ø50 | Ø70 | Ø102 | Ø125 |
| 4-Ø1 | 4-Ø6.5 | 4-Ø8.5 | 4-Ø10.5 | 4-Ø12.5 |
| D4 | Ø70 | Ø102 | Ø125 | Ø140 |
| 4-Ø2 | 4-Ø8.5 | 4-Ø10.5 | 4-Ø12.5 | 4-Ø16.5 |
Materialien der Handradteile Elephant HDM
Spezifikationsskizze des Handradverdopplers Elephant HDM, Gehäusematerial - Aluminiumlegierung
| № | Name | Material |
| 1 | Spindel zur Befestigung des pneumatischen Antriebs | Stahl 45 |
| 2, 8 | O-Ring | EPDM |
| 3 | Verriegelungsfeder | Federstahl |
| 4 | Obere Endabdeckung | Aluminiumlegierung |
| 5 | Schraube | Stahl 304 |
| 6 | Verriegelungsbügel (Hauptglied) | Stahl 304 |
| 7 | Fall | Aluminiumlegierung |
| 9 | Getriebe | Gusseisen BCh50 |
| 10 | Übergangskupplung | Gusseisen BCh40 |
| 11 | Getriebevorbau | Gusseisen BCh40 |
Spezifikation
Spezifikation
-
Forme d'arbre carrée
