Elephant  |  SKU: D240-01061

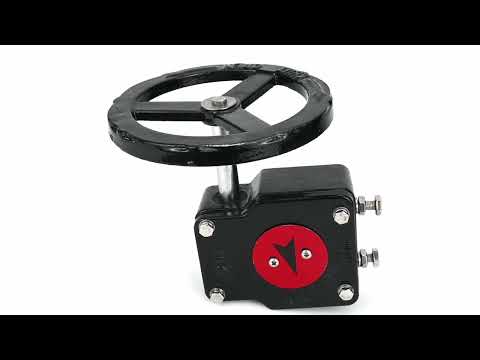

Vierteldrehgetriebe Elephant RDN, gehäusematerial - aluminiumlegierung

€33,89
inkl. MwSt. Versand wird beim Checkout berechnet.

Lieferung und Versand

Die Lieferkosten werden während des Bestellvorgangs festgelegt und variieren je nach mehreren Faktoren, einschließlich Produkttyp, Lieferzeit, Dienstleister und Zielland.

Wenn Sie Fragen zu unseren Produkten, Lieferoptionen oder anderen Themen haben, zögern Sie nicht, uns zu kontaktieren.

Beschreibung

Ein Vierteldrehungsgetriebe ist ein mechanisches Gerät, das für eine 90-Grad-Drehung (oder eine Vierteldrehung) einer Antriebswelle ausgelegt ist und eine Drehbewegung in eine andere Winkelrichtung umwandelt. Diese Getriebe werden häufig in verschiedenen industriellen Anwendungen eingesetzt, z. B. in der Armaturenautomatisierung, wo eine Vierteldrehung erforderlich ist, um den Durchfluss von Flüssigkeiten oder Gasen zu steuern. Sie sind wesentliche Komponenten in Systemen, in denen eine präzise und kontrollierte Drehbewegung erforderlich ist. Schwenkgetriebe gibt es in verschiedenen Ausführungen, z. B. als Schnecken-, Kegelrad- oder Stirnradgetriebe, die sich je nach Konstruktion und Effizienzanforderungen für bestimmte Anwendungen eignen.

Gesamt- und Einbaumaße des Getriebes Elephant RDN

Overall and mounting dimensions of the gearbox Elephant RDN

Getriebeskizze Elephant RDN, Gehäusematerial - Aluminiumlegierung

Modell RDN-1 RDN-2 RDN-3 RDN-4 RDN-5
A 170 170 170 240 240
B 130 130 130 160 160
ØC 160 160 160 260 260
D 100 100 100 130 130
J 45 45 45 55 55
G 120 120 120 150 150
T 50 50 50 70 70
ØF 50 50 70 100 100
4M 4-M8 4-M8 4-M8 4-M10 4-M12
HxH 9x9 11x11 14x14 17x17 22x22
Gewicht 2.2 2.18 2.2 5 355 6

Materials Gearbox Elefant RDN

Titel Material Menge
Helm Aluminiumlegierung 1 Stk.
Welle Rostfreier Stahl 1 Stk.
Fall Aluminiumlegierung 1 Stk.

Spezifikation
  • Herkunftsland
    China
  • Körpermaterial
    Aluminiumlegierung
  • Maximal zulässige Temperatur
    120 °C
  • Verbindungstyp
    Flansch
  • Nenn­druck
    16 bar
  • Typ der Dichtung
    PTFE
  • Drehmoment
    680 Nm
  • Wellenform quadratisch
    22x22 mm
  • ISO - Flanschtyp
    F10

Bewertungen (0)

Dokumentation

Zahlung & Sicherheit

Zahlungsmethoden

    Ihre Zahlungsinformationen werden sicher verarbeitet. Wir speichern keine Kreditkartendaten und haben keinen Zugriff auf Ihre Kreditkarteninformationen.ShareRewrite

    Verfügbare Varianten

    SKUDruckGetriebemodellPreis VerfügbarkeitAnzahl In den Warenkorb
    D240-0106116 barRDN-1 €33,89 15 Auf Lager
    D240-0106216 barRDN-2 €36,02 5 Auf Lager
    D240-0106316 barRDN-3 €38,37 15 Auf Lager
    D240-0106416 barRDN-4 €77,69 10 Auf Lager
    D240-0106516 barRDN-5 €92,65 10 Auf Lager
