Wasser-drosselklappe Elephant GGG50-GGG40 232 PSI, gehäusematerial – g – Valve Elephant
1 7
Elephant  |  SKU: D050-17251

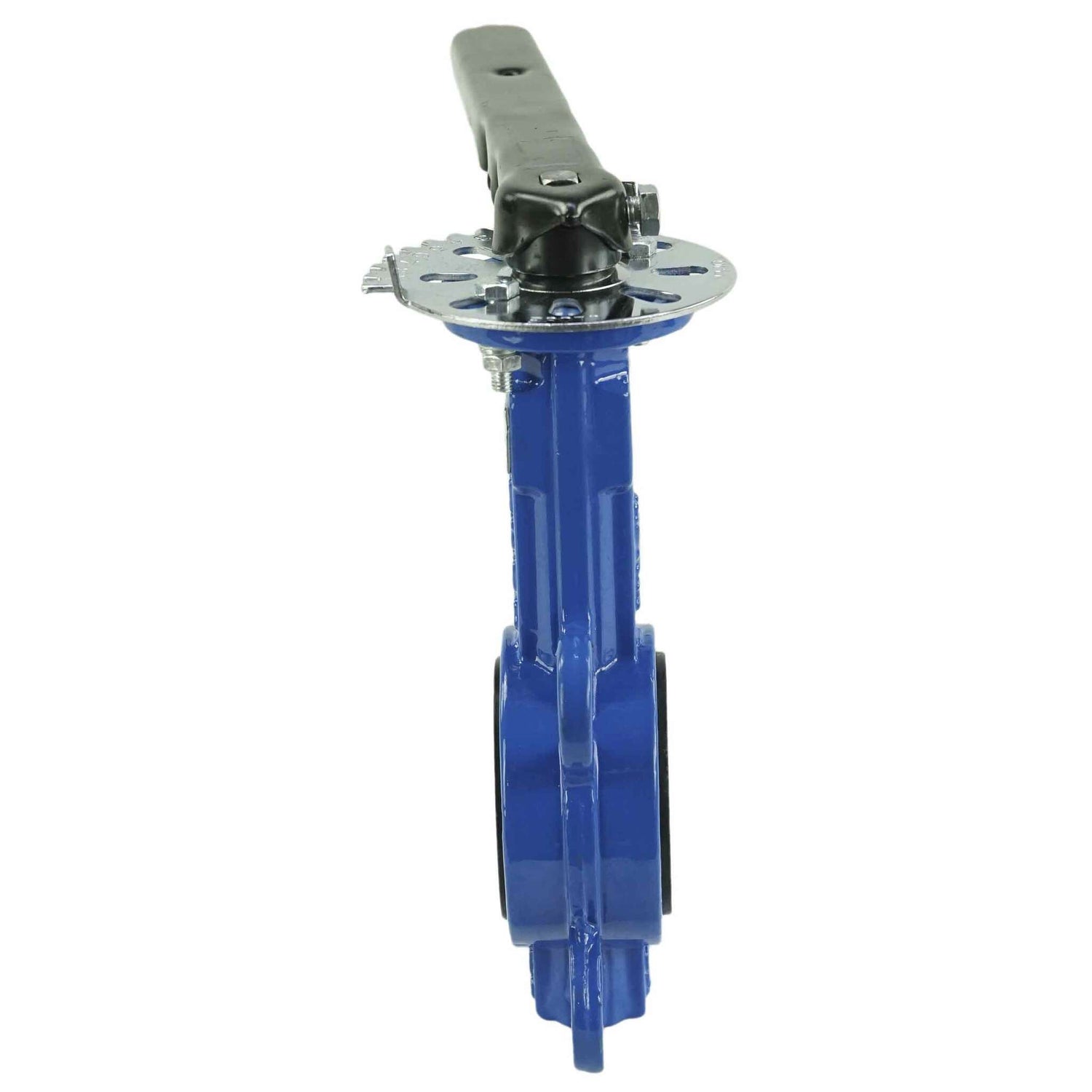

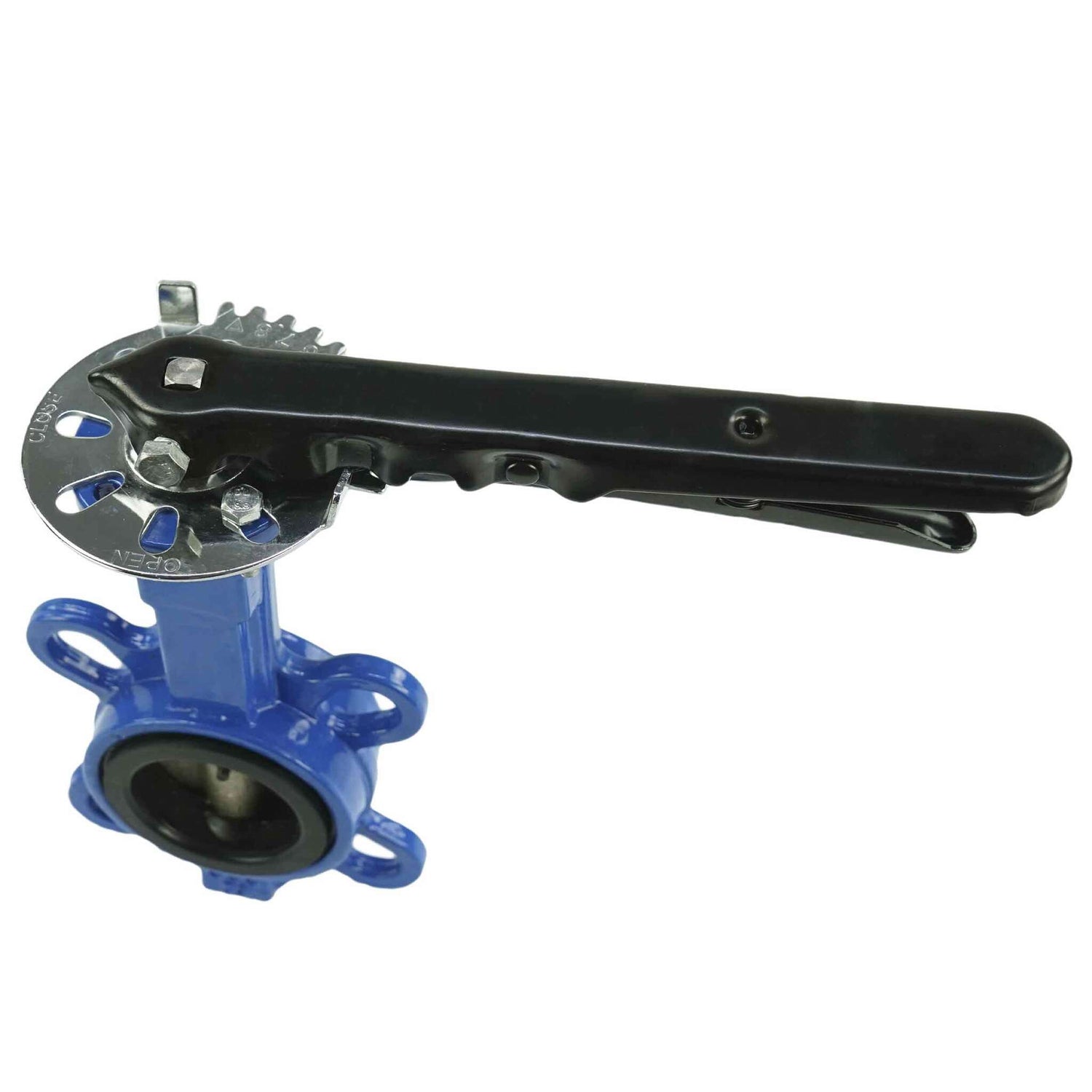

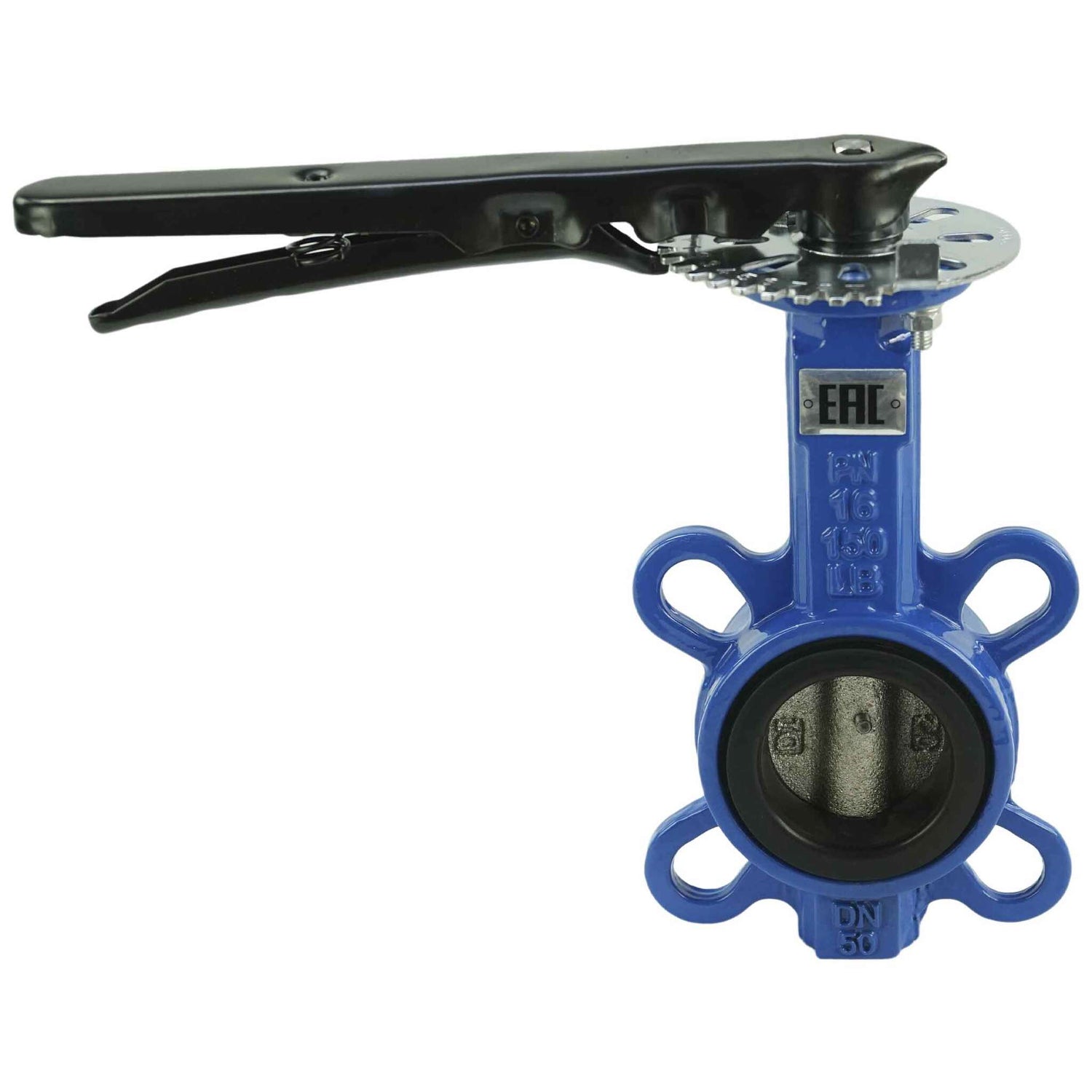

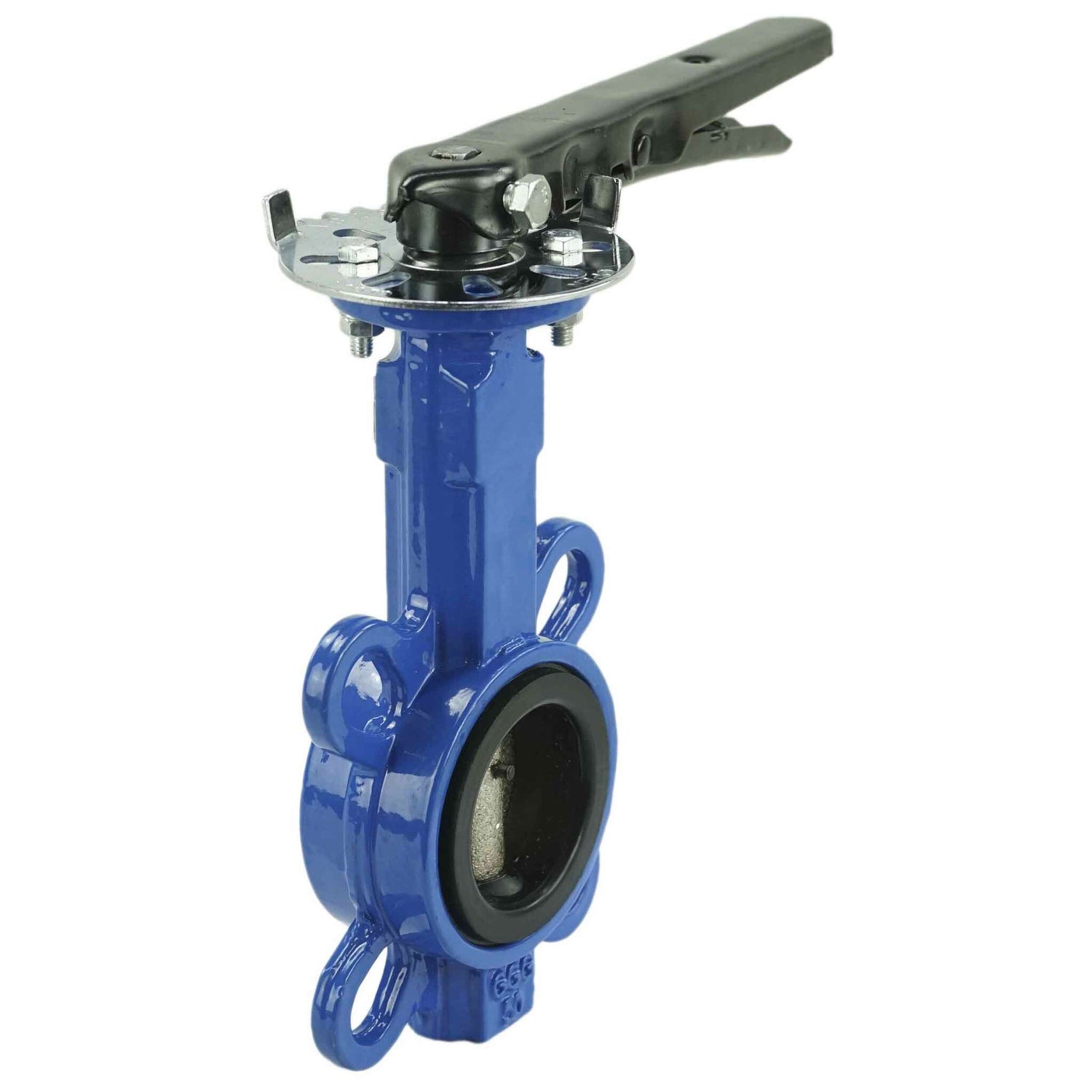

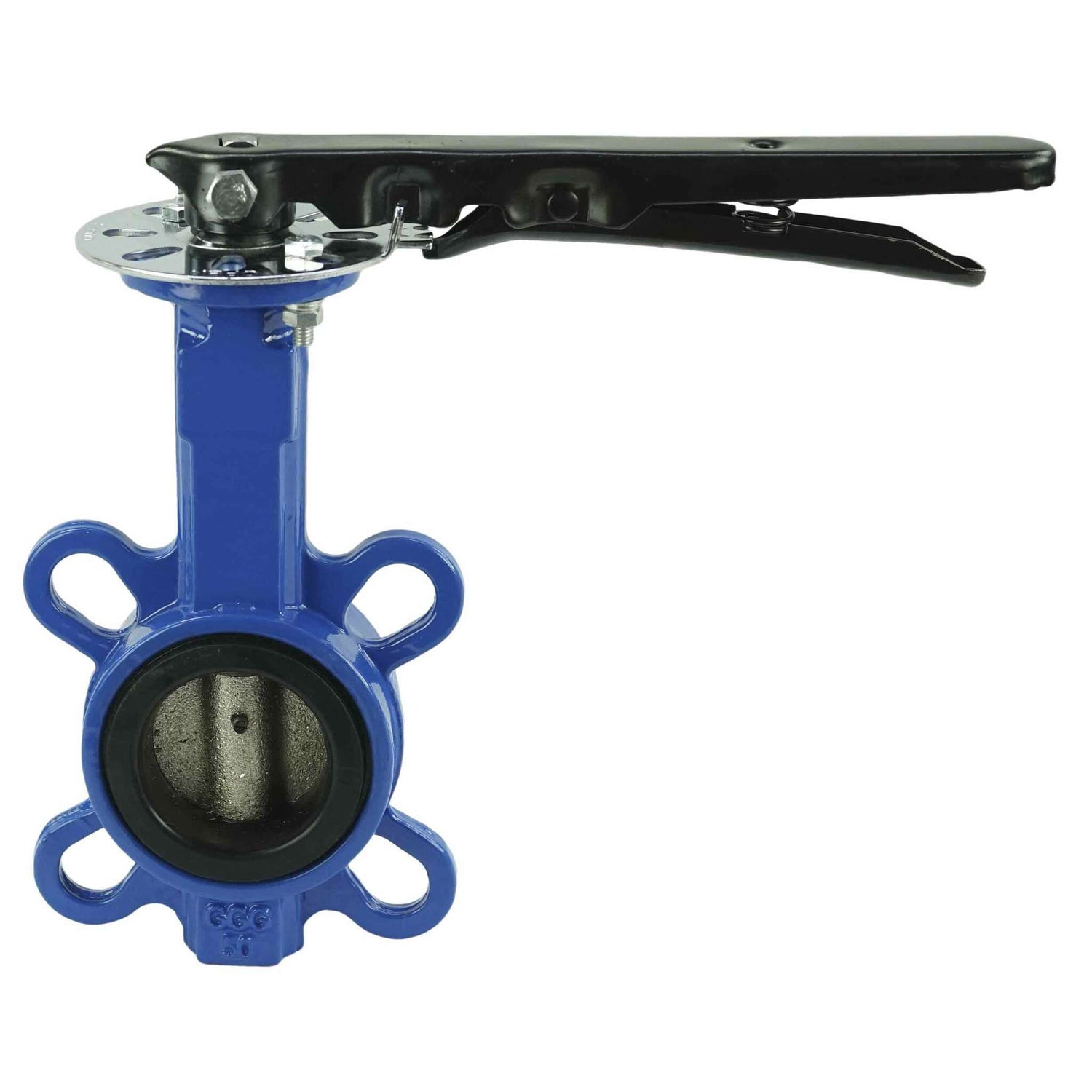

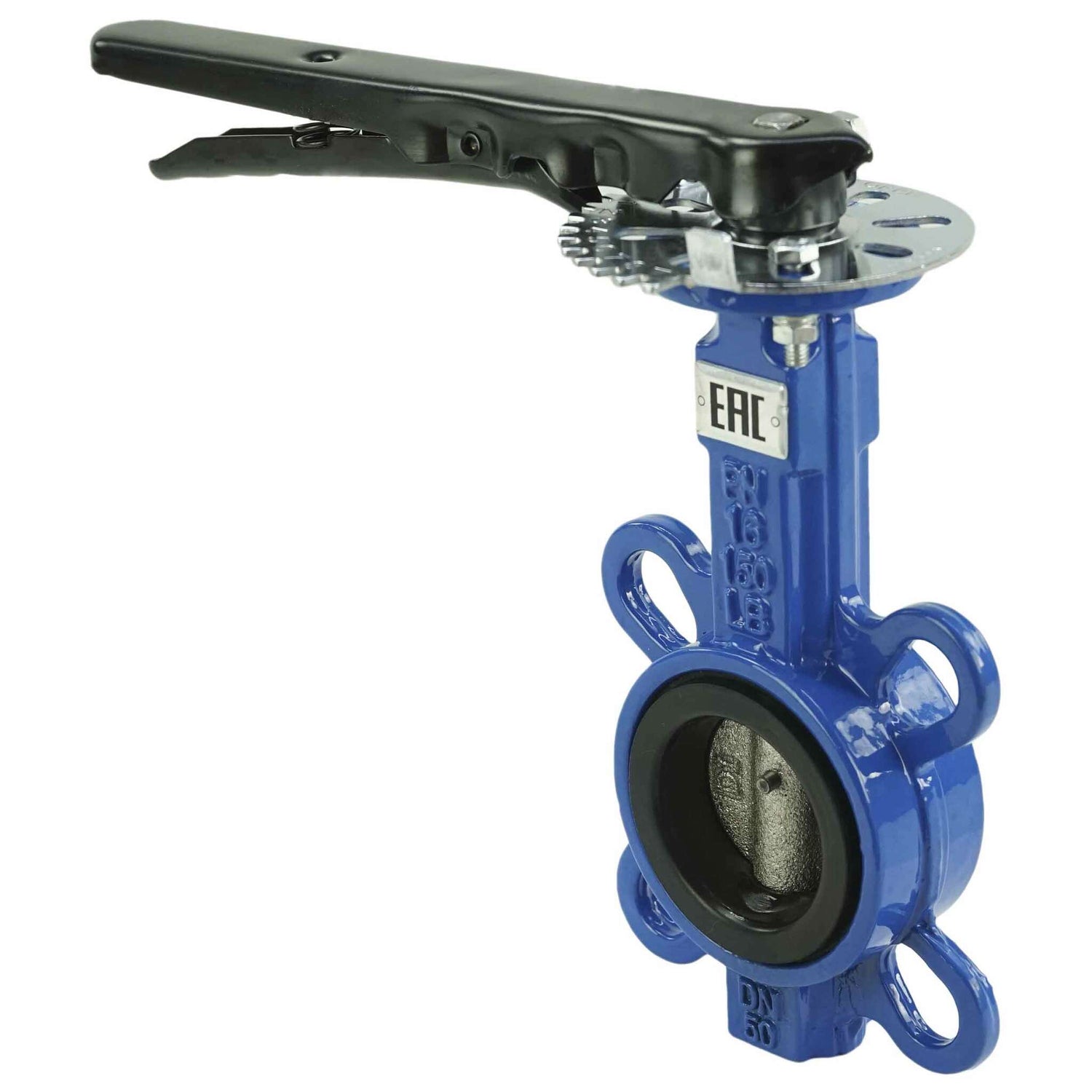

Wasser-drosselklappe Elephant GGG50-GGG40 232 PSI, gehäusematerial – gusseisen GGG50, scheibenmaterial – gusseisen GGG40, dichtung – EPDM, handradbetätigung

€26,98
inkl. MwSt. Versand wird beim Checkout berechnet.

Lieferung und Versand

Die Lieferkosten werden während des Bestellvorgangs festgelegt und variieren je nach mehreren Faktoren, einschließlich Produkttyp, Lieferzeit, Dienstleister und Zielland.

Wenn Sie Fragen zu unseren Produkten, Lieferoptionen oder anderen Themen haben, zögern Sie nicht, uns zu kontaktieren.

Beschreibung

Die Wasserklappe Elephant ist für den Einsatz als Absperr- oder Regelarmatur zur Durchflussregelung in Wärme- und Wasserversorgungssystemen sowie in technologischen Prozessen in der Lebensmittel-, Chemie-, Öl- und Gas-, Zellstoff- und Papierindustrie und anderen Branchen bestimmt.

Abmessungen und Einbaumaße des Schiebers Elephant GGG50-GGG40 232PSI, Gehäuse - Gusseisen GGG50, Scheibe - Gusseisen GGG40, Dichtung - EPDM, Handradbetätigung


Schieberskizze Elephant GGG50-GGG40 232PSI, Gehäuse - Gusseisen GGG50, Scheibe - Gusseisen GGG40, Dichtung - EPDM, handradbetätigt

DN A B C ØD d G CH ISO Gewicht, kg
40 105 55 33 75 10 30 9x9 F05 1.6
50 161 80 43 84.5 10 30 9x9 F05 2.2
65 175 89 45 104.5 10 30 9x9 F05 2.5
80 181 95 45 123.5 10 30 9x9 F05 2.9
100 200 114 52 139.5 10 30 11x11 F07 3.8
125 213 127 55 169.5 10 30 14x14 F07 5.8
150 226 139 55 196 10 30 14x14 F07 7.4
200 260 175 60 247 12 30 17x17 F10 12.5
250 292 203 68 304 12 40 22x22 F10 18.9
300 337 242 78 358 12 40 22x22 F10 27.0

Werkstoffe der Schraubenteile Elephant GGG50-GGG40 232PSI, Gehäusewerkstoff - Gusseisen GGG50, Scheibenwerkstoff - Gusseisen GGG40, Dichtung - EPDM, handradbetätigt

Materials of bolt parts Elephant GGG50-GGG40 232PSI, body material - cast iron GGG50, disk material - cast iron GGG40, seal - EPDM, handwheel operated

Skizze der Verschraubung Elephant GGG50-GGG40 232PSI, Material des Gehäuses - Gusseisen GGG50, Material der Scheibe - Gusseisen GGG40, Dichtung - EPDM, handradbetätigt



№ Name des Teils Material
1 Körper Gusseisen GGG50
2 Festplatte Hochfestes Gusseisen GGG40
3 Sitzdichtung EPDM
4 Oberer Schaft AISI 420 Stahl
5 Unterer Schaft AISI 420 Stahl
6, 11 Überwurfring AISI 420 Stahl
7 Staubwedel NBR
8 Spindel-Dichtung NBR
9 Liner AISI 420 Stahl
10 Kork Kunststoff

Spezifikation
  • Herkunftsland
    China
  • Körpermaterial
    Gusseisen GGG50/EN-GJS-500-7
  • Maximal zulässige Temperatur
    110 °C
  • Verbindungstyp
    Kompaktflansch
  • Steuerungstyp
    Handhaben
  • Nenn­druck
    16 bar
  • Typ der Dichtung
    EPDM
  • Disc material
    Gusseisen GGG40/EN-GJS-400-15

Bewertungen (0)

Dokumentation
nullButterfly valve Elephant WBV1413E-2W-Fb-H DN40-300

Zahlung & Sicherheit

Zahlungsmethoden

    Ihre Zahlungsinformationen werden sicher verarbeitet. Wir speichern keine Kreditkartendaten und haben keinen Zugriff auf Ihre Kreditkarteninformationen.ShareRewrite

    Verfügbare Varianten

    SKUAnschlussgrößeDruckPreis VerfügbarkeitAnzahl In den Warenkorb
    D050-17251DN4016 bar €26,98 1 Auf Lager
    D050-17252DN5016 bar €28,00 40 Auf Lager
    D050-17253DN6516 bar €32,72 8 Auf Lager
    D050-17254DN8016 bar €40,31 37 Auf Lager
    D050-17255DN10016 bar €53,17 49 Auf Lager
    D050-17256DN12516 bar €71,80 3 Auf Lager
    D050-17257DN15016 bar €84,52 7 Auf Lager
    D050-17258DN20016 bar €151,52 1 Auf Lager
    D050-17260DN30016 bar €334,52 1 Auf Lager
    D050-17259DN25016 bar €194,78 Ausverkauft
