Elephant  |  SKU: D050-16355

Wasser-drosselklappe Elephant WCB-316L-NBR 232 PSI, gehäusematerial – edelstahl WCB, scheibenmaterial – edelstahl 316L, dichtung – NBR, handradbetätigung

€67,76
inkl. MwSt. Versand wird beim Checkout berechnet.

Lieferung und Versand

Die Lieferkosten werden während des Bestellvorgangs festgelegt und variieren je nach mehreren Faktoren, einschließlich Produkttyp, Lieferzeit, Dienstleister und Zielland.

Wenn Sie Fragen zu unseren Produkten, Lieferoptionen oder anderen Themen haben, zögern Sie nicht, uns zu kontaktieren.

Beschreibung

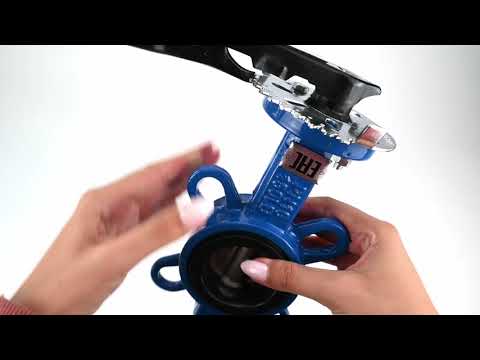

Ein Wasser-Drosselklappe ist eine Art Ventil, das zur Steuerung des Durchflusses von Wasser oder anderen Flüssigkeiten durch ein Rohrleitungssystem verwendet wird. Sie erhält ihren Namen von der schmetterlingsförmigen Scheibe im Inneren des Ventils, die sich dreht, um den Durchfluss zu öffnen oder zu schließen. Wenn das Ventil vollständig geöffnet ist, ist die Scheibe parallel zur Flussrichtung positioniert, wodurch der ungehinderte Durchgang des Wassers ermöglicht wird. Wenn das Ventil geschlossen ist, wird die Scheibe senkrecht zum Fluss gedreht, wodurch der Wasserfluss effektiv blockiert wird.



OGesamt- und Einbaumaße des Schiebers Elephant WCB-316L-NBR 232PSI, Gehäusematerial - Edelstahl WCB, Scheibenmaterial - Edelstahl 316L, Dichtung - NBR, handradbetätigt

Overall and installation dimensions of the gate valve Elephant WCB-316L-EPDM 232PSI, body material - stainless steel WCB, disk material - stainless steel 316L, seal - EPDM, handwheel operated

Verschluss-Skizze Elephant WCB-316L-NBR 232PSI, Gehäusematerial - Edelstahl WCB, Scheibenmaterial - Edelstahl 316L, Dichtung - NBR, handradbetätigt

DN 40 50 65 80 100 125 150 200 250 300
H1 56 76 89 95 114 127 140 177 203 242
H2 110 162 175 181 200 213 225 260 292 337
H3 27 32 32 32 32 32 32 36 36 36
DM 71 73 85 100 131 155 184 234 288 340
Dk 88 90 103 116 151 174 205 255 315 375
L 33 45 48 49 55 58 59 64 70 80
S 9 9 9 9 11 14 14 17 22 22
ØK 50 50 50 50 50 70 70 102 102 125
ØC 110 125 145 160 180 210 240 295 355 410
n - Ød 4 - Ø18 4 - Ø18 4 - Ø18 8 - Ø18 4 - Ø18 4 - Ø18 4 - Ø23 4 - Ø23 4 - Ø27 4 - Ø27
Vorbau 9x9 9x9 9x9 9x9 11x11 14x14 14x14 17x17 22x22 22x22
ISO 5211 F05 F05 F05 F05 F05 F07 F07 F10 F10 F12
Gewicht, kg 2 2 2.3 2.6 4.1 5.2 6.6 11.5 17.3 27.8

Werkstoffe der Schraubenteile Elephant WCB-316L-NBR 232PSI, Gehäusematerial - Edelstahl WCB, Scheibenmaterial - Edelstahl 316L, Dichtung - NBR, Handradbetätigung

№ Name des Teils Material
1 Körper Rostfreier Stahl AISI316L (03X17H14M3) oder Kohlenstoffstahl WCB
2 Manschette NBR
3, 4,
5		 Scheibe, Stab, Stift Stahl AISI316L (03Х17Н14М3)
6 Buchse PTFE
7 O-Ring NBR Nitril
8,
9		 Platte, Handgriff Kohlenstoffstahl

Spezifikation
  • Herkunftsland
    China
  • Körpermaterial
    Kohlenstoffstahl WCB
  • Maximal zulässige Temperatur
    85 °C
  • Verbindungstyp
    Kompaktflansch
  • Steuerungstyp
    Handhaben
  • Nenn­druck
    16 bar
  • Typ der Dichtung
    NBR
  • Disc material
    Edelstahl AISI 316L/1.4404

Bewertungen (0)

Dokumentation
nullButterfly valve Elephant WBVx32x-2W-Fb-H DN40-300 16 bar

Zahlung & Sicherheit

Zahlungsmethoden

    Ihre Zahlungsinformationen werden sicher verarbeitet. Wir speichern keine Kreditkartendaten und haben keinen Zugriff auf Ihre Kreditkarteninformationen.ShareRewrite

    Verfügbare Varianten

    SKUAnschlussgrößeDruckPreis VerfügbarkeitAnzahl In den Warenkorb
    D050-16355DN4016 bar €67,76 3 Auf Lager
    D050-16356DN5016 bar €64,76 15 Auf Lager
    D050-16357DN6516 bar €78,66 5 Auf Lager
    D050-16358DN8016 bar €85,75 15 Auf Lager
    D050-16359DN10016 bar €123,49 15 Auf Lager
    D050-16360DN12516 bar €156,67 3 Auf Lager
    D050-16361DN15016 bar €188,40 5 Auf Lager
    D050-16362DN20016 bar €305,96 2 Auf Lager
    D050-16363DN25016 bar €432,21 1 Auf Lager
    D050-16364DN30016 bar €655,61 Ausverkauft
