Elephant  |  SKU: D050-25840

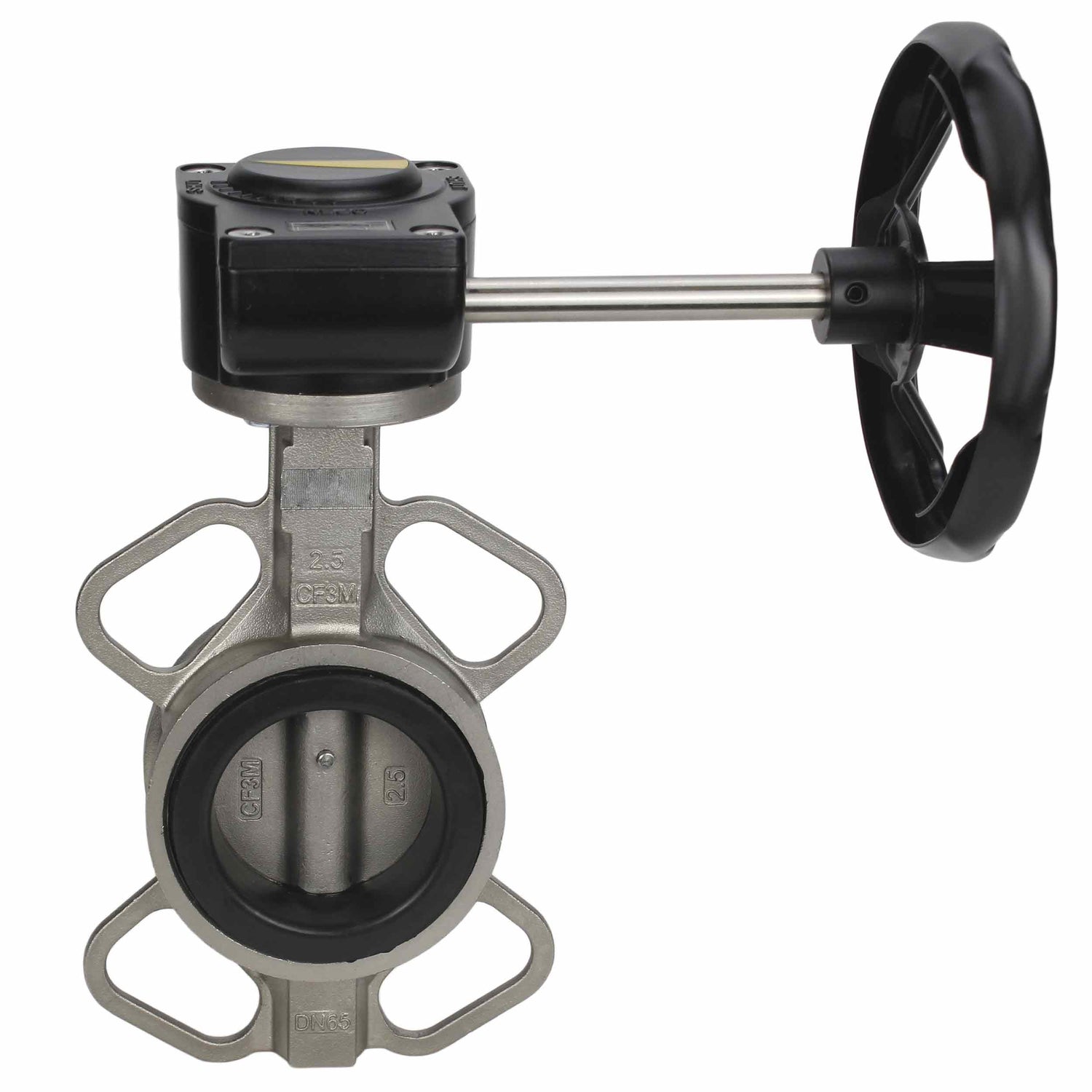

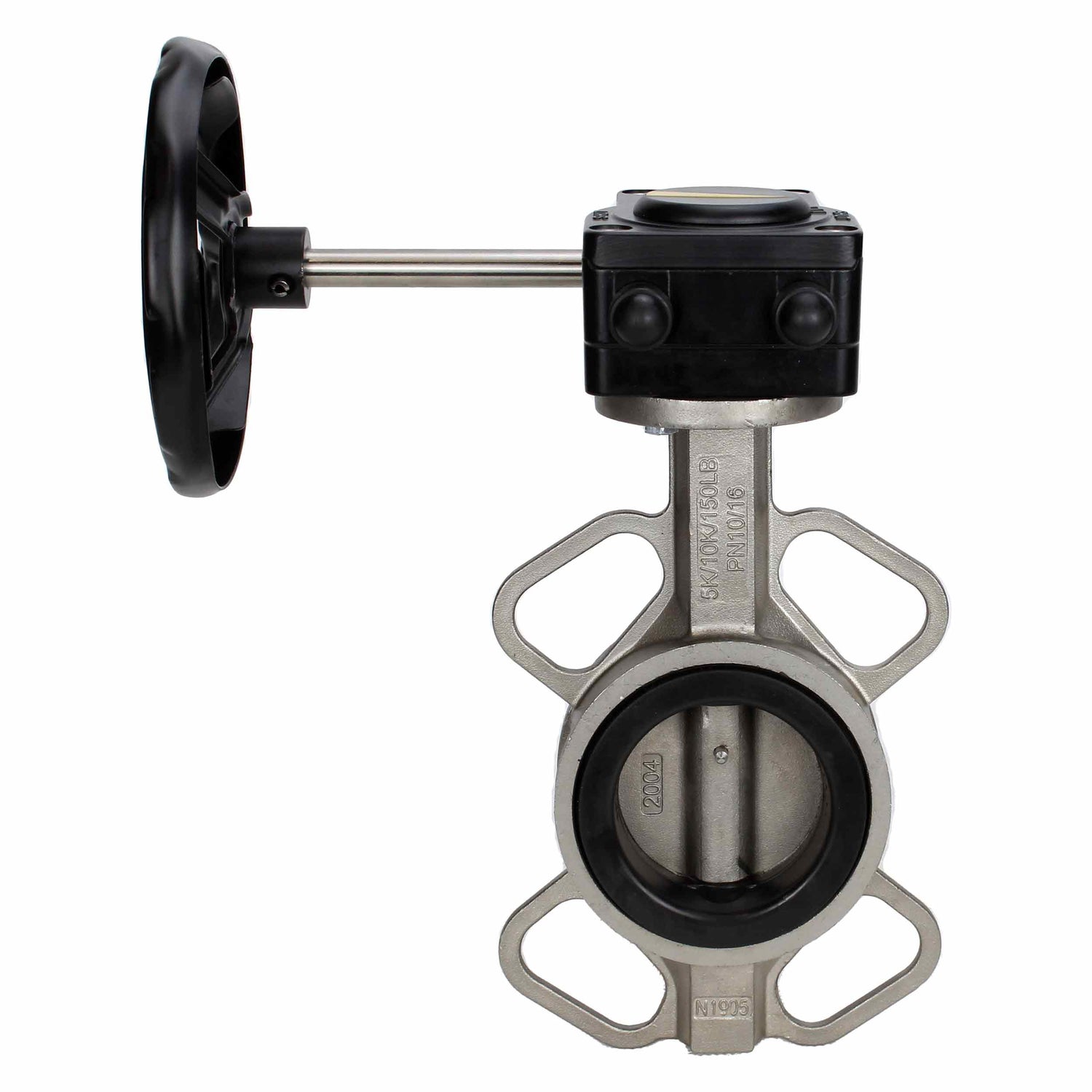

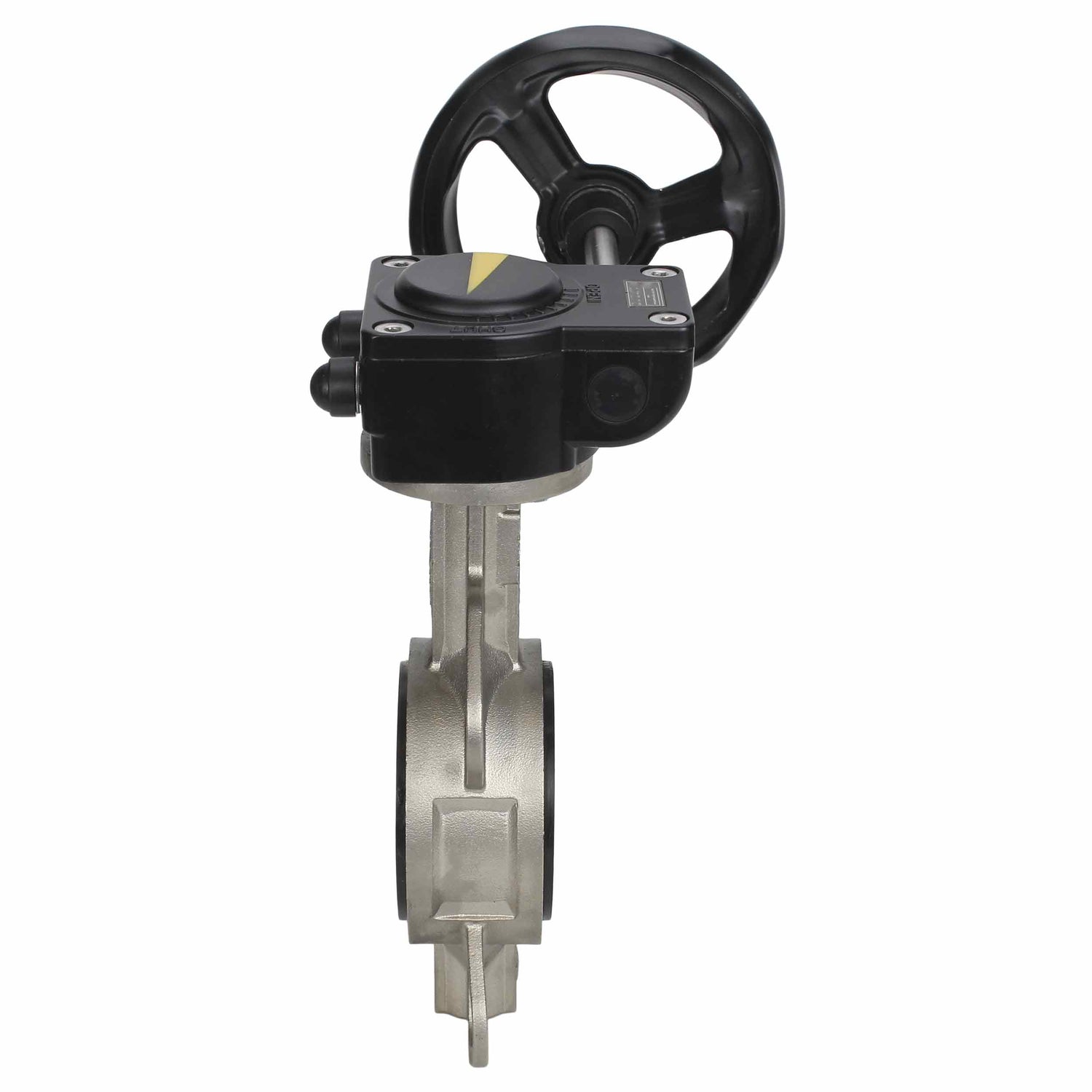

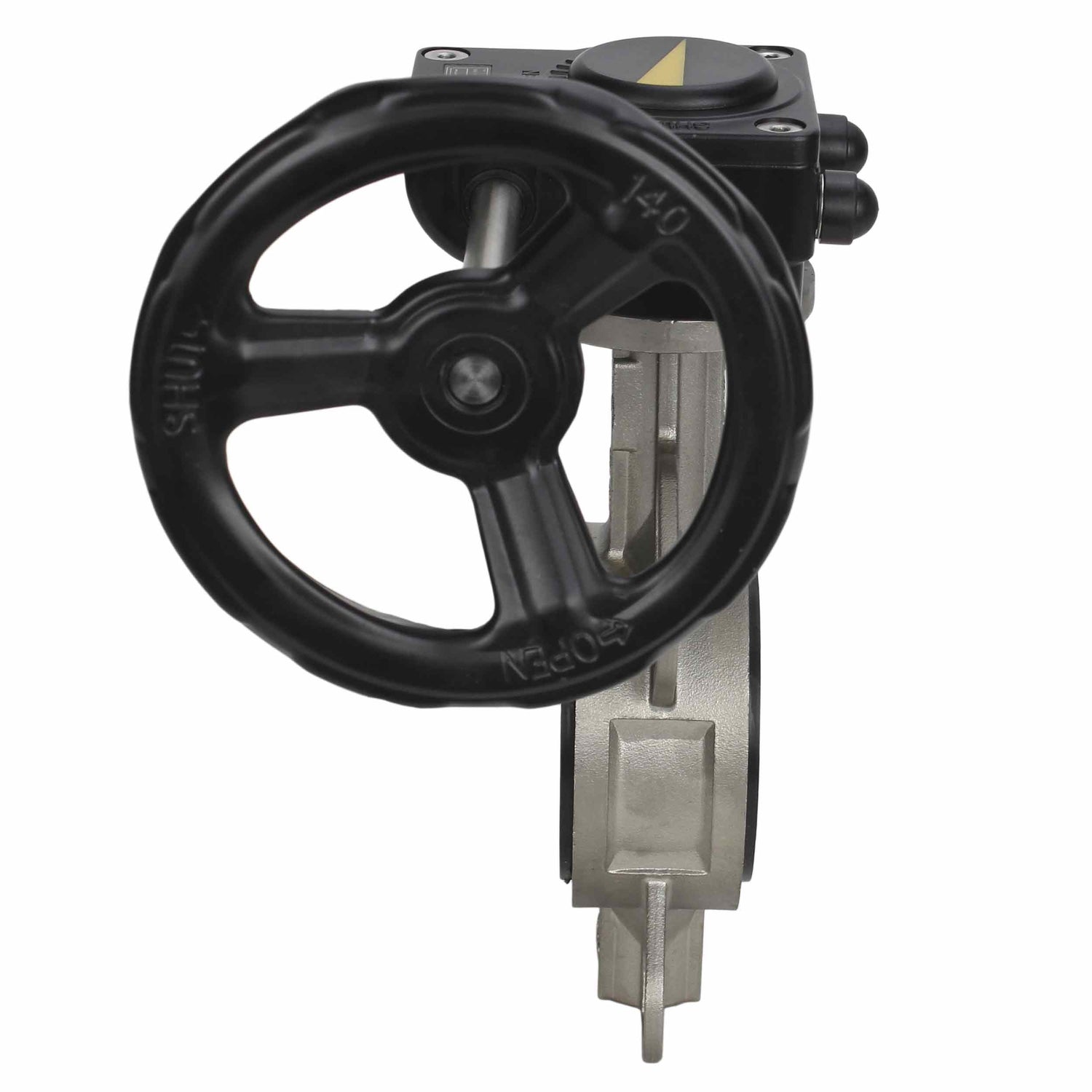

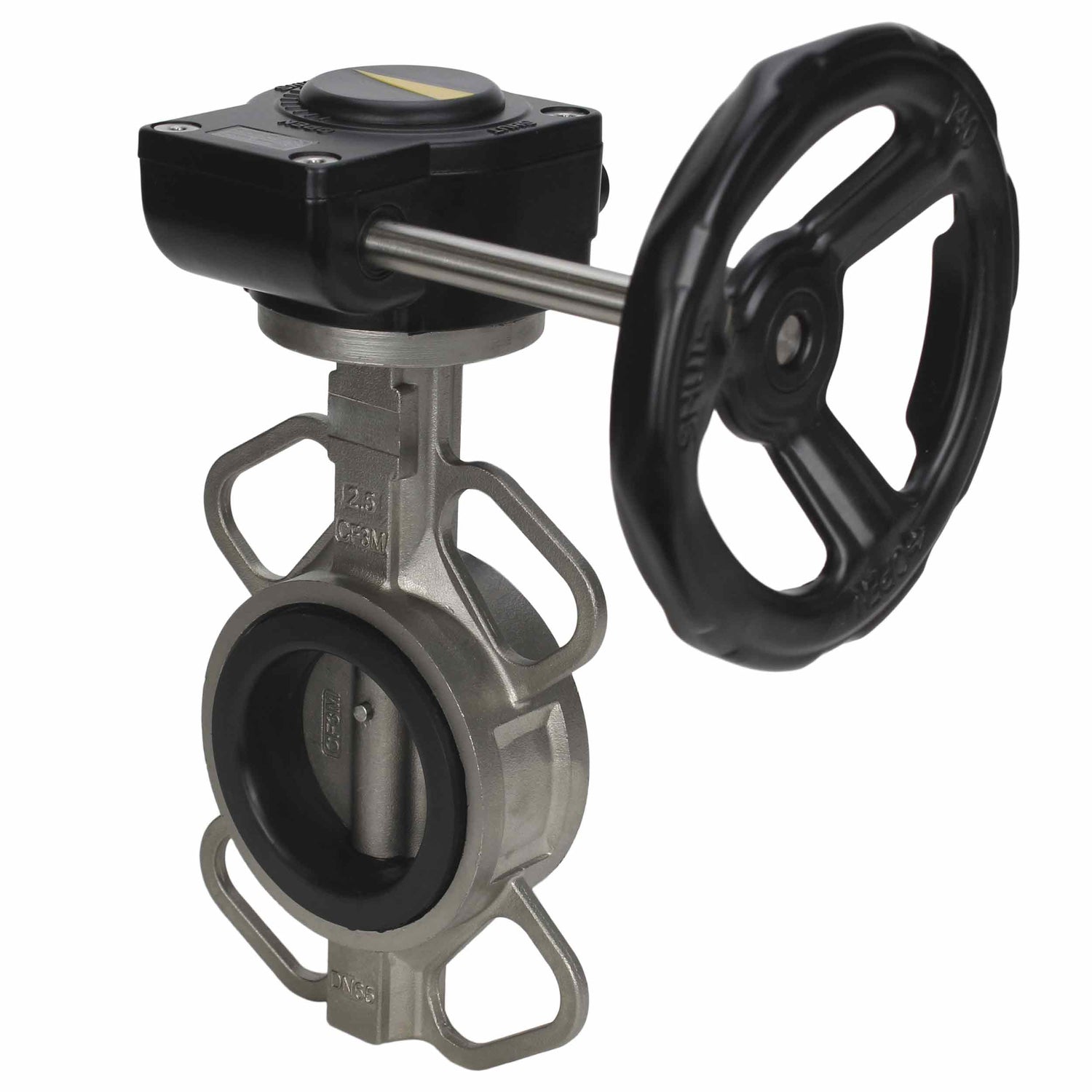

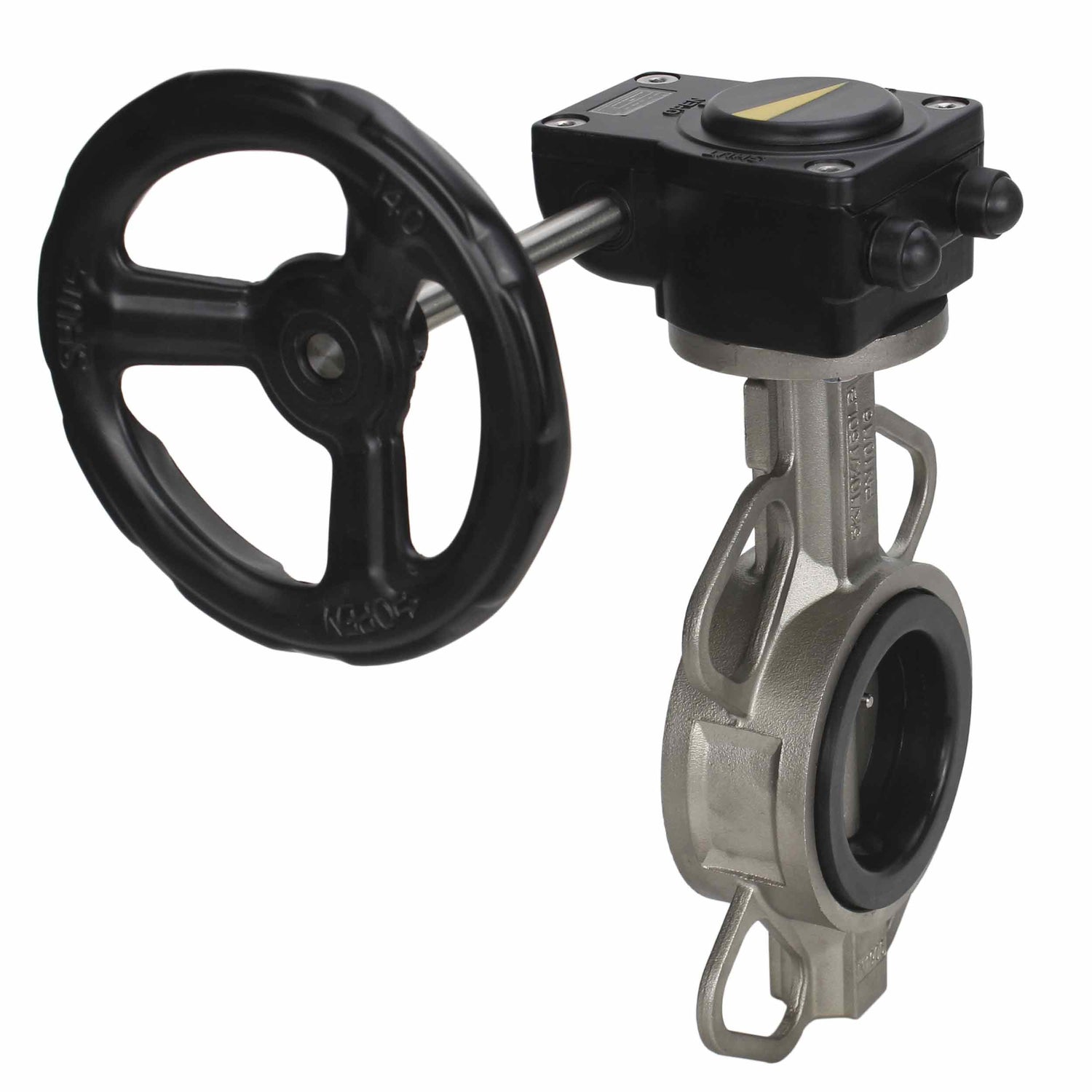

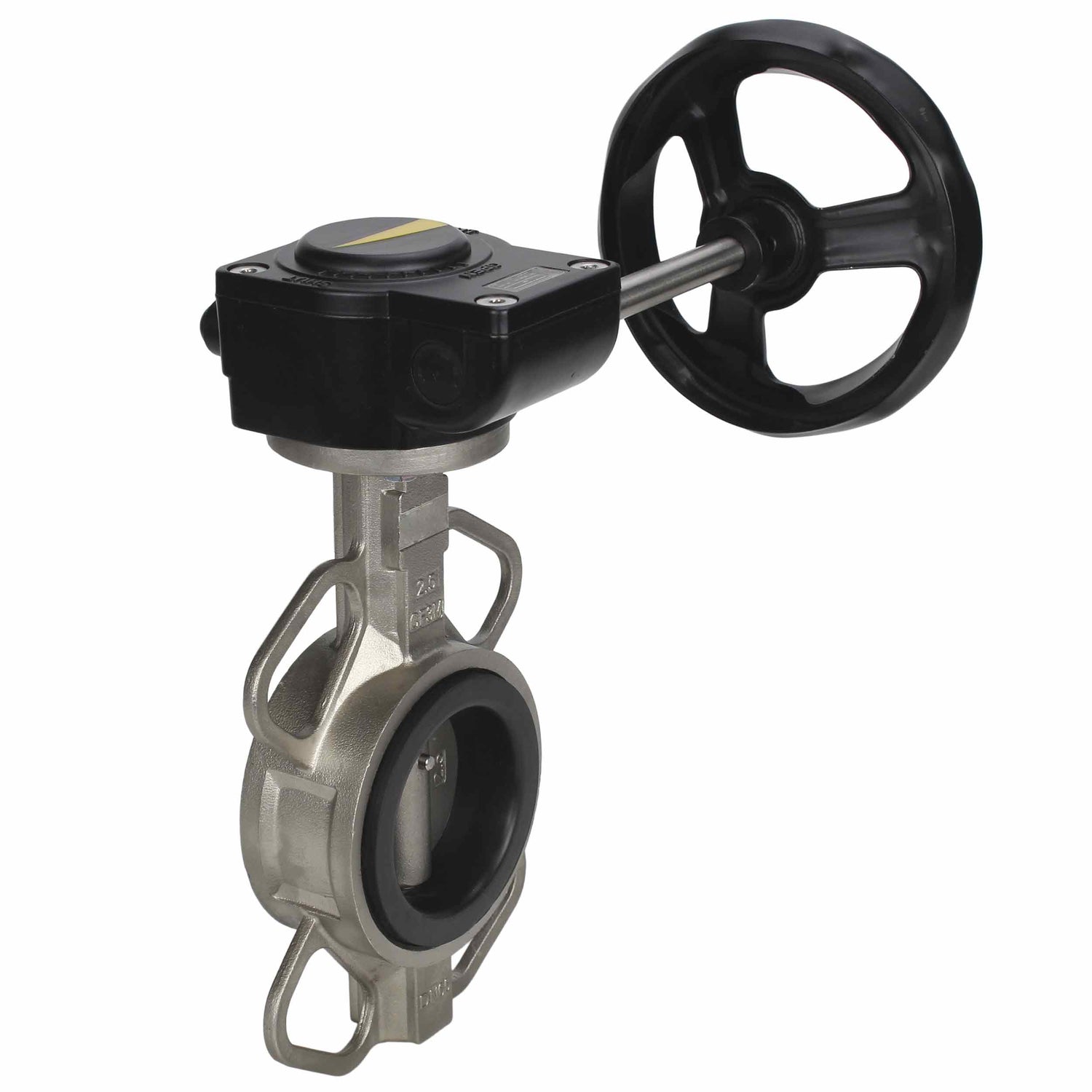

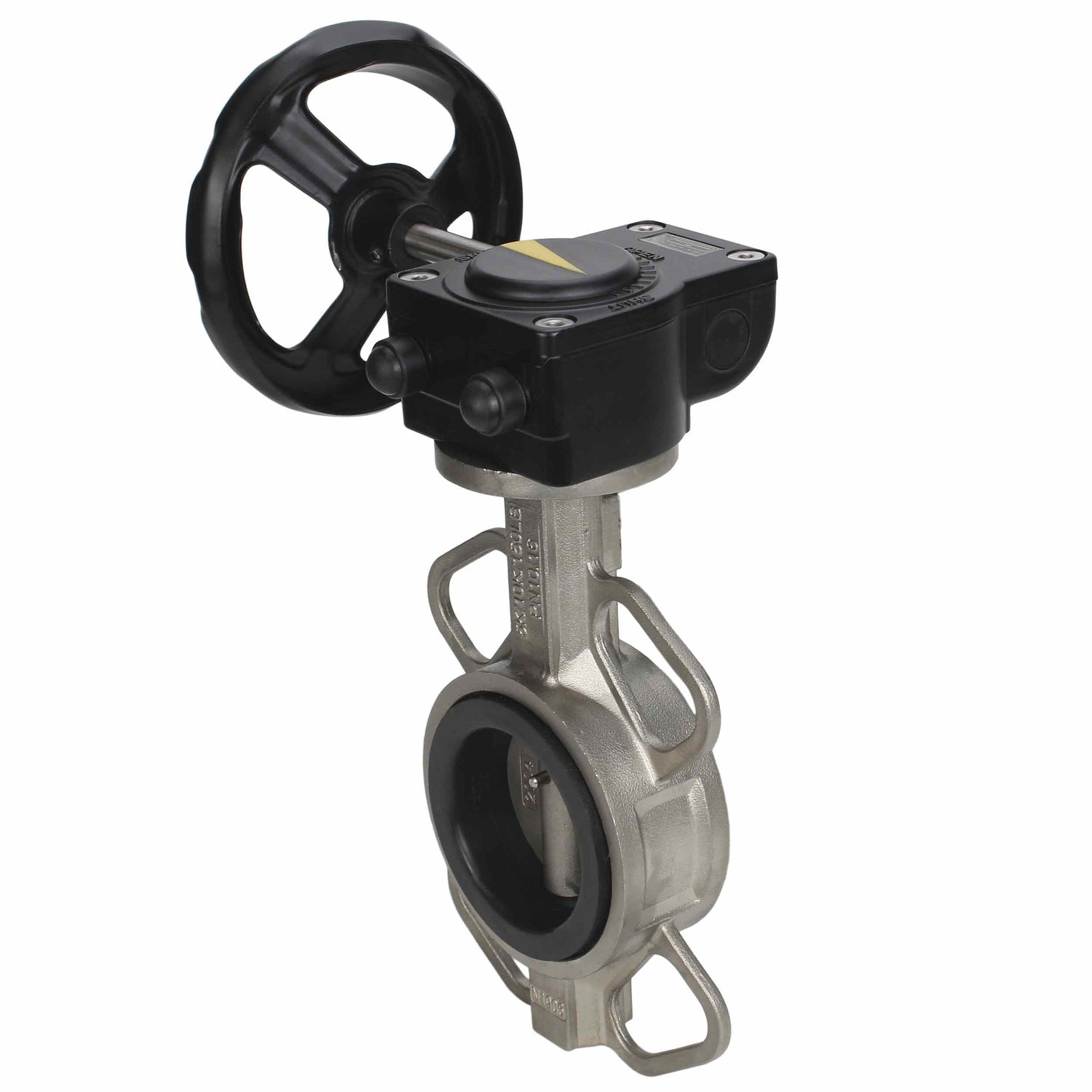

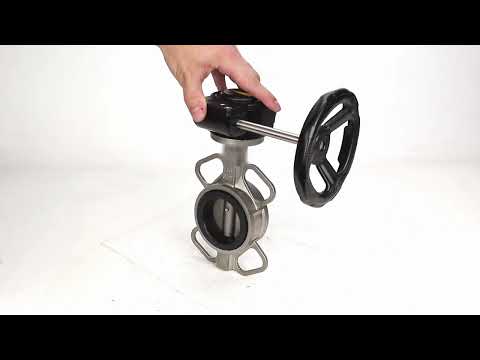

Wasser-Schmetterlingsventil Elephant 316L-316L-NBR Gehäusematerial - Edelstahl AISI 316L, Scheibenmaterial - Edelstahl AISI 316L, Dichtung - NBR mit Getriebe Elephant HAM

€193,85
inkl. MwSt. Versand wird beim Checkout berechnet.

Lieferung und Versand

Die Lieferkosten werden während des Bestellvorgangs festgelegt und variieren je nach mehreren Faktoren, einschließlich Produkttyp, Lieferzeit, Dienstleister und Zielland.

Wenn Sie Fragen zu unseren Produkten, Lieferoptionen oder anderen Themen haben, zögern Sie nicht, uns zu kontaktieren.

Beschreibung

Das Schmetterlingsventil wird als Absperr- und Regelventil zur Durchflussregelung in Heizungsanlagen, Wasserversorgungsanlagen sowie in technologischen Prozessen der Lebensmittel-, Chemie-, Öl- und Gas-, Zellstoff- und Papierindustrie eingesetzt.



Abmessungen und Maße von Absperrschmetterlingsventilen Elephant 316L-316L-NBR Gehäusematerial - Edelstahl AISI 316L, Scheibenmaterial - Edelstahl AISI 316L, Dichtung - NBR mit Getriebe Elephant HAM:

DN Größe, mm
H1 H2 Dm Dk L S OK ØC n - Ød C D
40 56 110 71 88 33 9 50 110 4 - 18 48 80
50 76 162 73 90 45 9 50 125 4 - 18 48 80
65 89 175 85 103 48 9 50 145 4 - 18 48 80
80 95 181 100 116 49 9 50 160 8 - 18 48 80
100 114 200 131 151 55 11 50 180 4 - 18 48 80
125 127 213 155 174 58 14 70 210 4 - 18 48 80
150 140 225 184 205 59 14 70 240 4 - 23 48 80
200 177 260 234 255 64 17 102 295 4 - 23 58 120
250 203 292 288 315 70 22 102 355 4 - 27 58 120
300 242 337 340 375 80 22 125 410 4 - 27 58 120


Skizze Absperrklappen Elephant 316L-316L-NBR Gehäusematerial - Edelstahl AISI 316L, Scheibenmaterial - Edelstahl AISI 316L, Dichtung - NBR mit Getriebe Elephant HAM





Materialien der Wasser-Schmetterlingsventile Elephant 316L-316L-NBR Gehäusematerial - Edelstahl AISI 316L, Scheibenmaterial - Edelstahl AISI 316L, Dichtung - NBR mit Getriebe Elephant HAM:

Nr.

Name

Material

1

Körper

Edelstahl AISI 316L/03X16H15M3

2

Manschette

NBR

3

Scheibe

Edelstahl AISI 316L

4

Stängel

Edelstahl AISI 316L

5

Zucht

Edelstahl AISI 316L

6

Buchse

PTFE

7

Ring

NBR (Nitril)

8

Handhaben

Kohlenstoffstahl

Spezifikation
  • Herkunftsland
    China
  • Körpermaterial
    Edelstahl AISI 316
  • Maximal zulässige Temperatur
    85 °C
  • Verbindungstyp
    Kompaktflansch
  • Steuerungstyp
    Gang
  • Nenn­druck
    16 bar
  • Typ der Dichtung
    NBR
  • Disc material
    Edelstahl AISI 316L/1.4404
  • Explosionsgeschützt
    NEIN
  • Thermischer Schutz
    NEIN
  • Drehmoment
    59 Nm
  • Elektropneumatischer Stellungsregler
    NEIN
  • Pneumatischer Antrieb
    NEIN
  • Manuelle Übersteuerung
    Ja
  • Endschalter
    NEIN

Bewertungen (0)

Dokumentation

Zahlung & Sicherheit

Zahlungsmethoden

    Ihre Zahlungsinformationen werden sicher verarbeitet. Wir speichern keine Kreditkartendaten und haben keinen Zugriff auf Ihre Kreditkarteninformationen.ShareRewrite

    Verfügbare Varianten

    SKUAnschlussgrößeDruckPreis VerfügbarkeitAnzahl In den Warenkorb
    D050-25839DN4016 bar €193,33 Ausverkauft
    D050-25840DN5016 bar €193,85 2 Auf Lager
    D050-25841DN6516 bar €229,07 2 Auf Lager
    D050-25842DN8016 bar €243,87 2 Auf Lager
    D050-25843DN10016 bar €314,65 2 Auf Lager
    D050-25844DN12516 bar €411,43 2 Auf Lager
    D050-25845DN15016 bar €472,19 2 Auf Lager
    D050-25846DN20016 bar €796,60 Ausverkauft
    D050-25847DN25016 bar €1.054,25 Ausverkauft
    D050-25848DN30016 bar €1.614,07 Ausverkauft
