Elephant  |  SKU: D050-25850

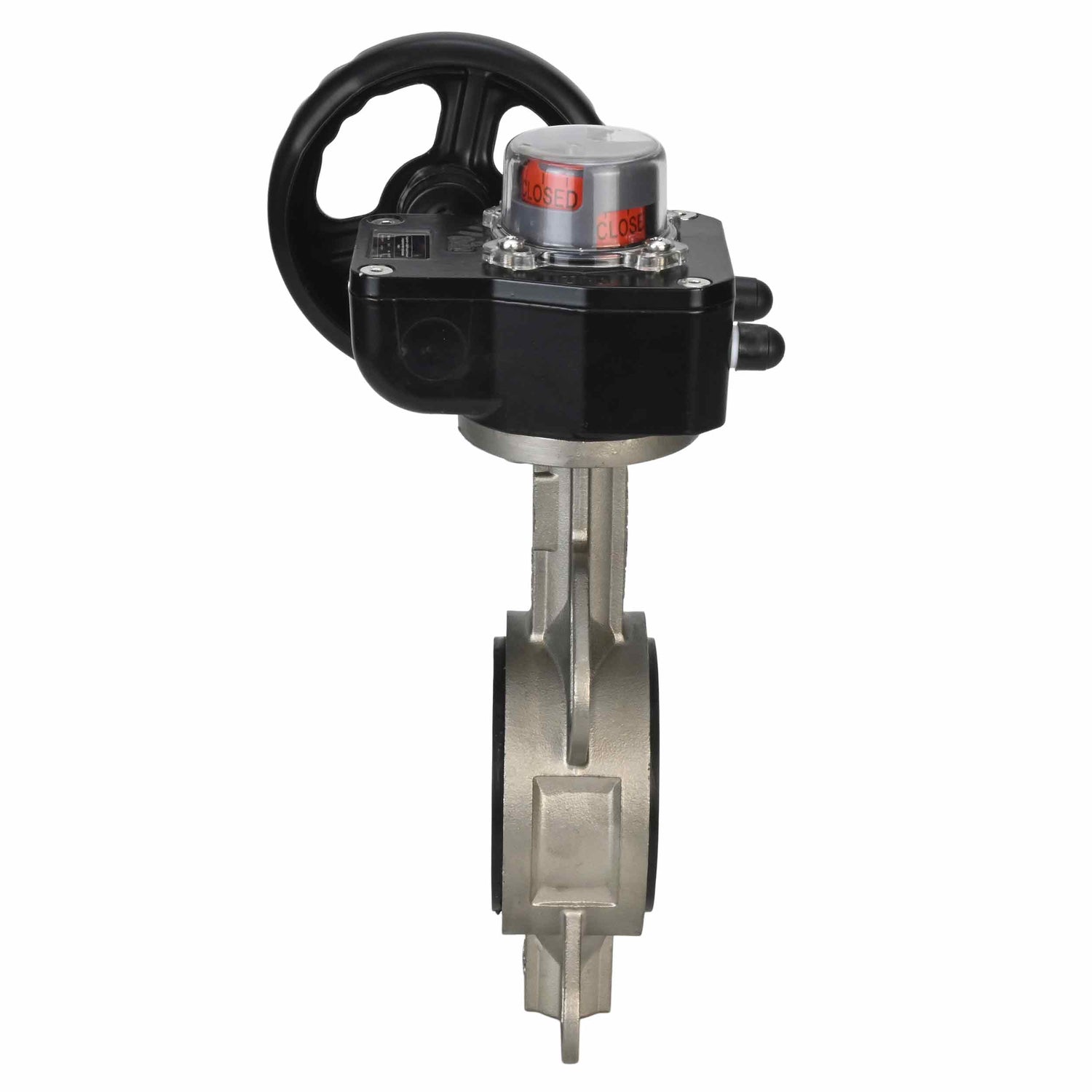

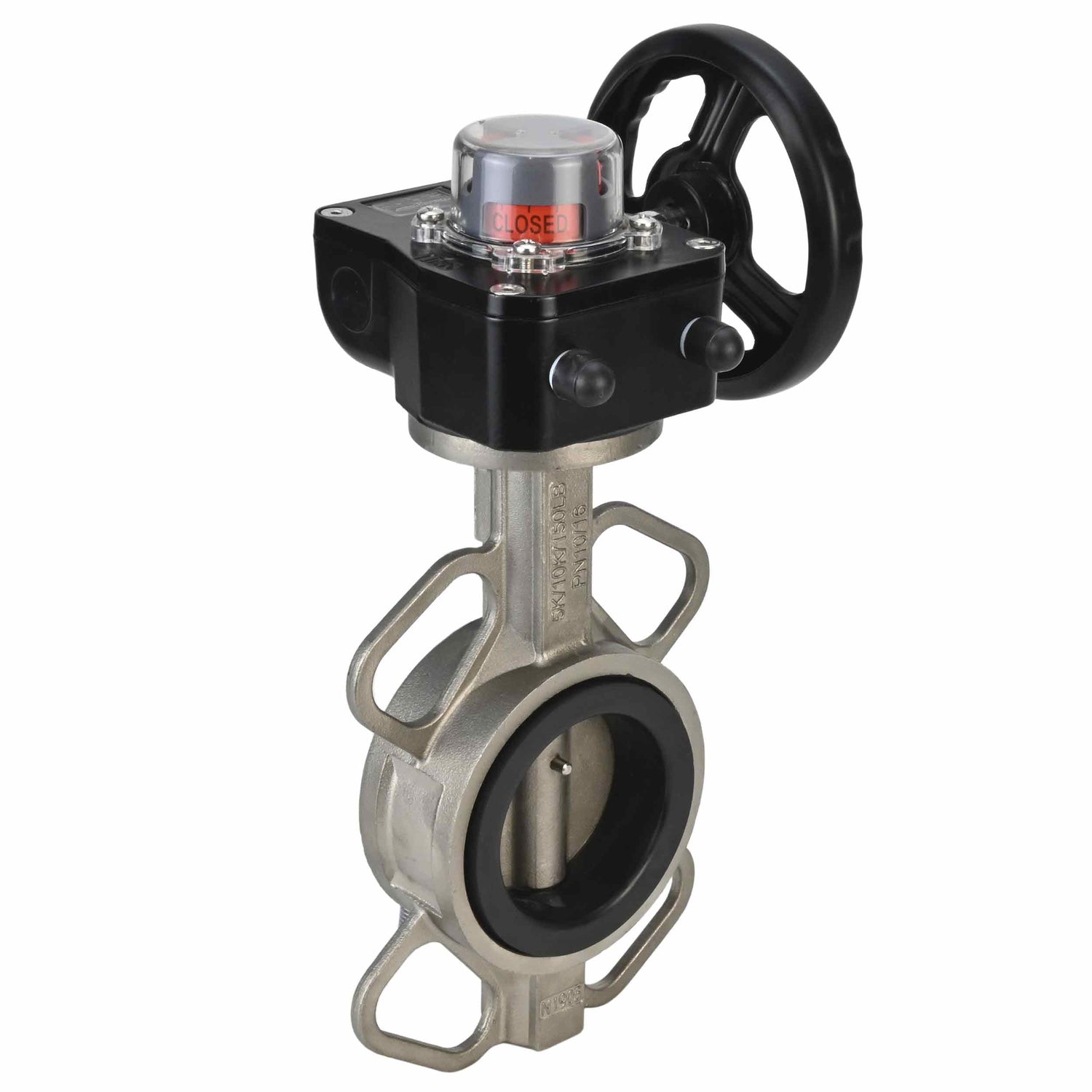

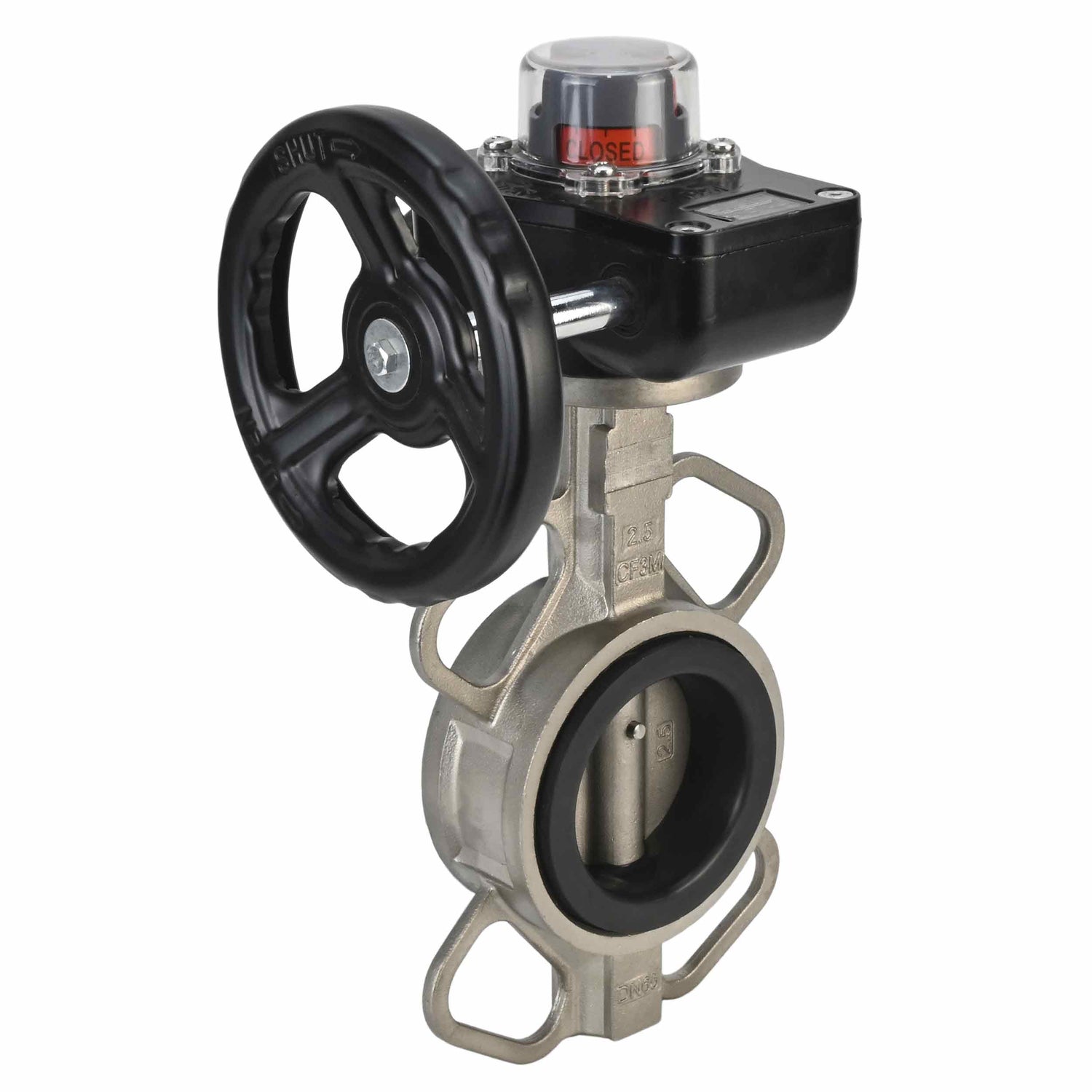

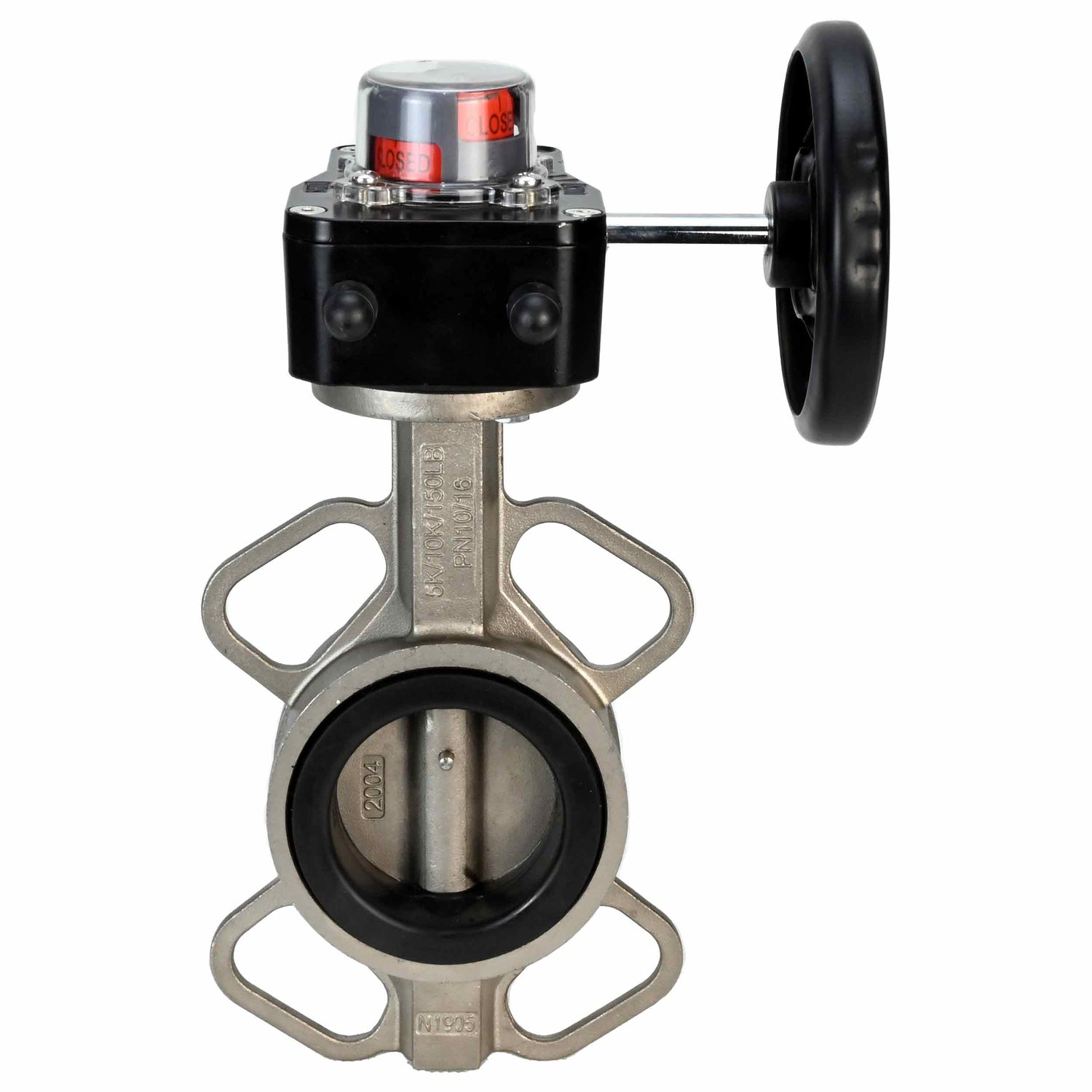

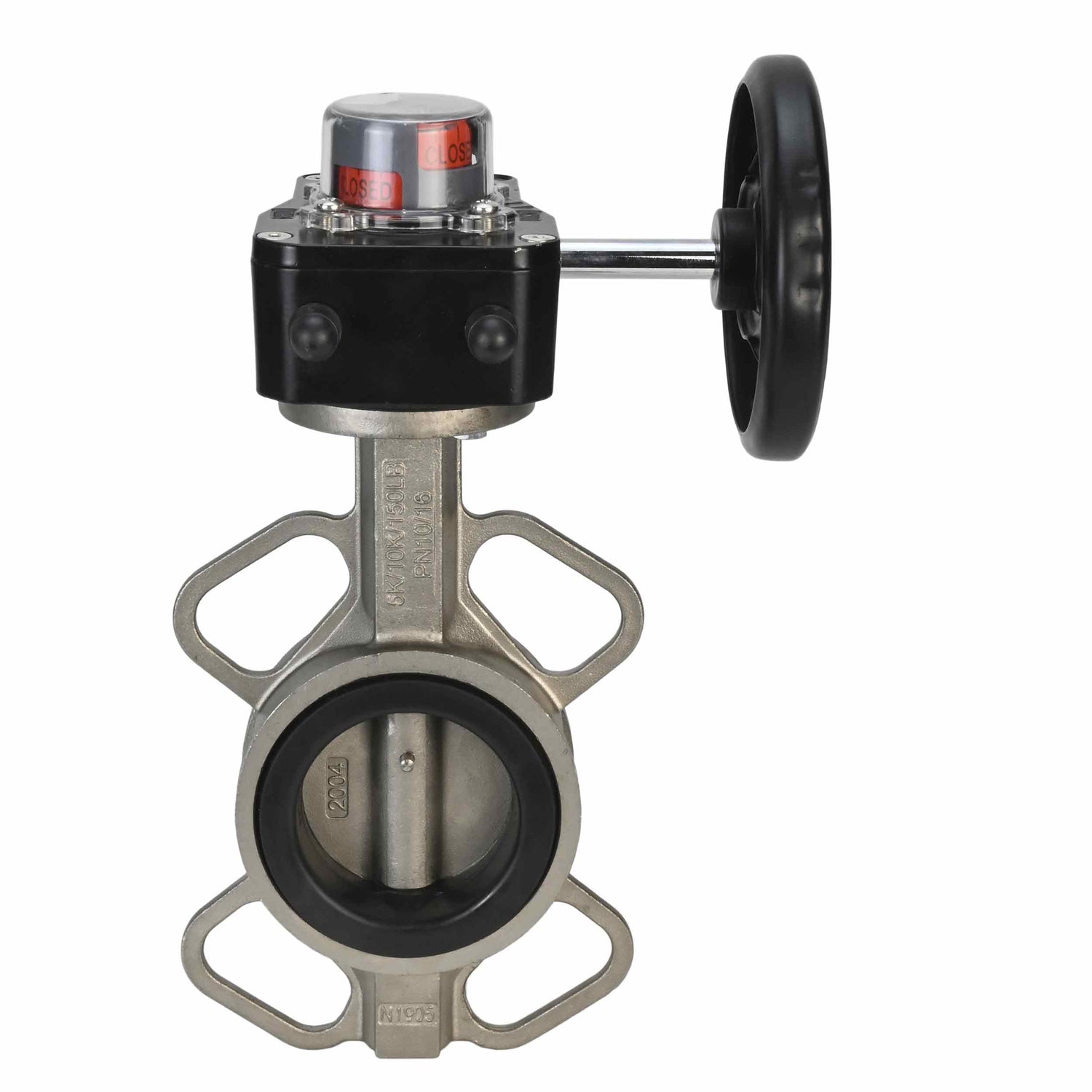

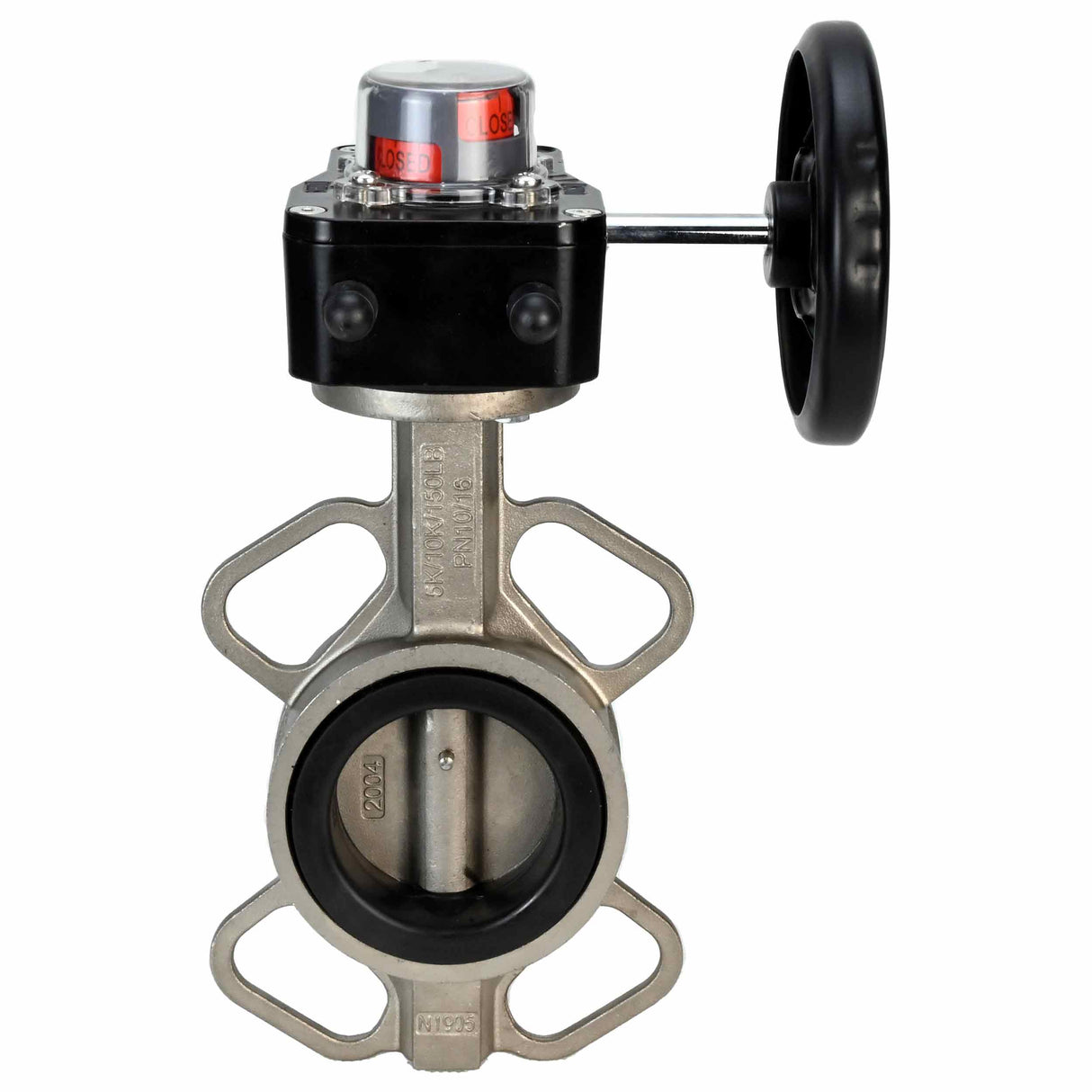

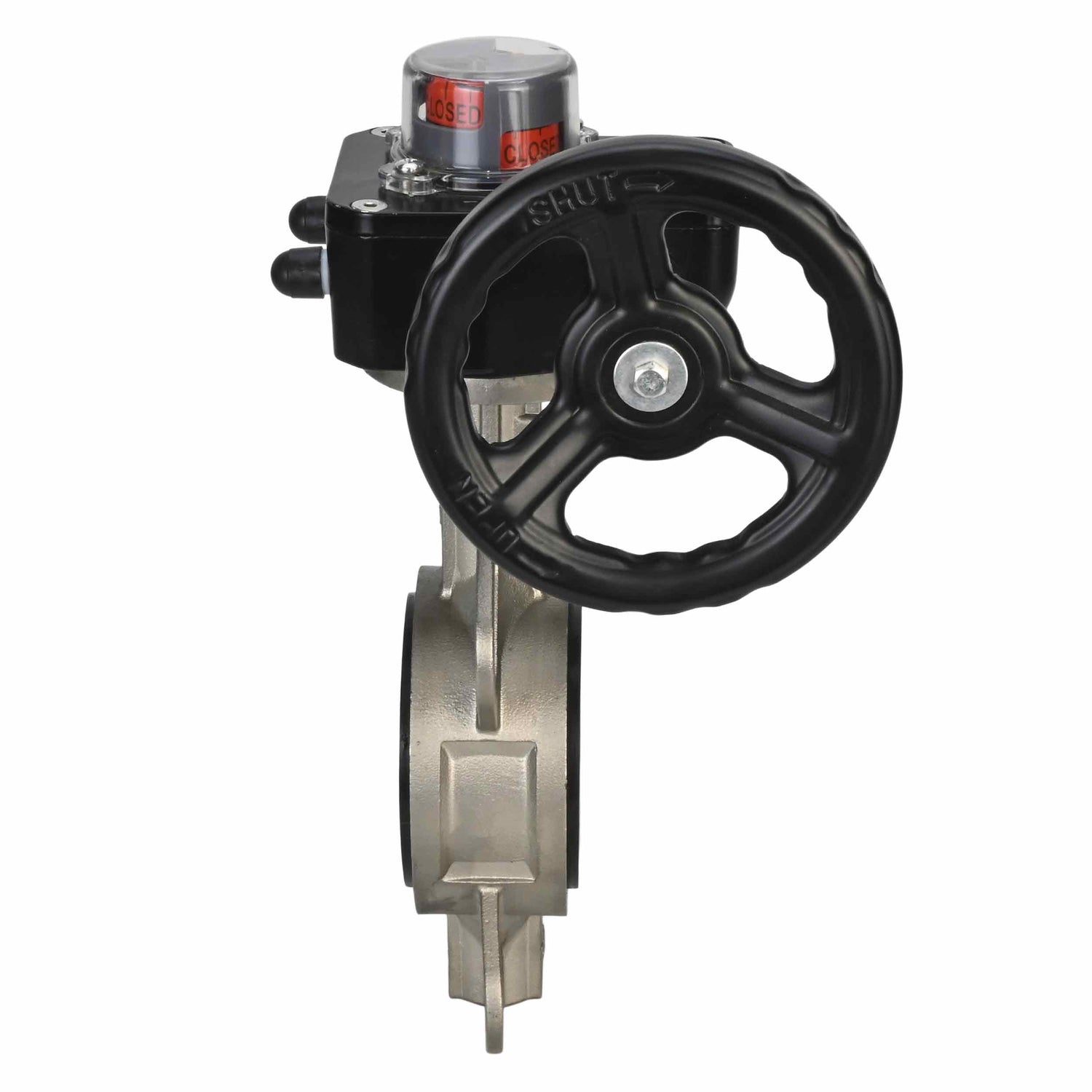

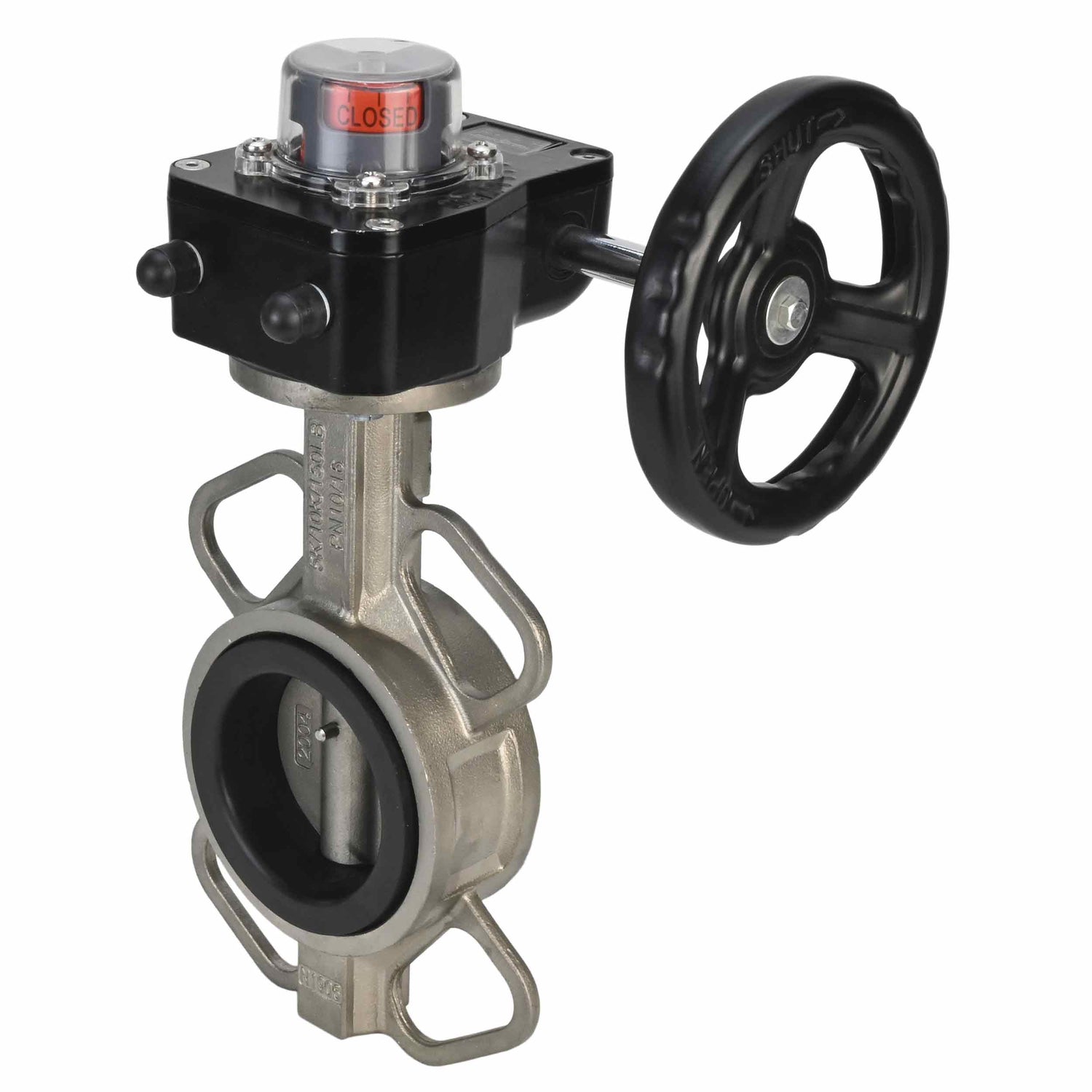

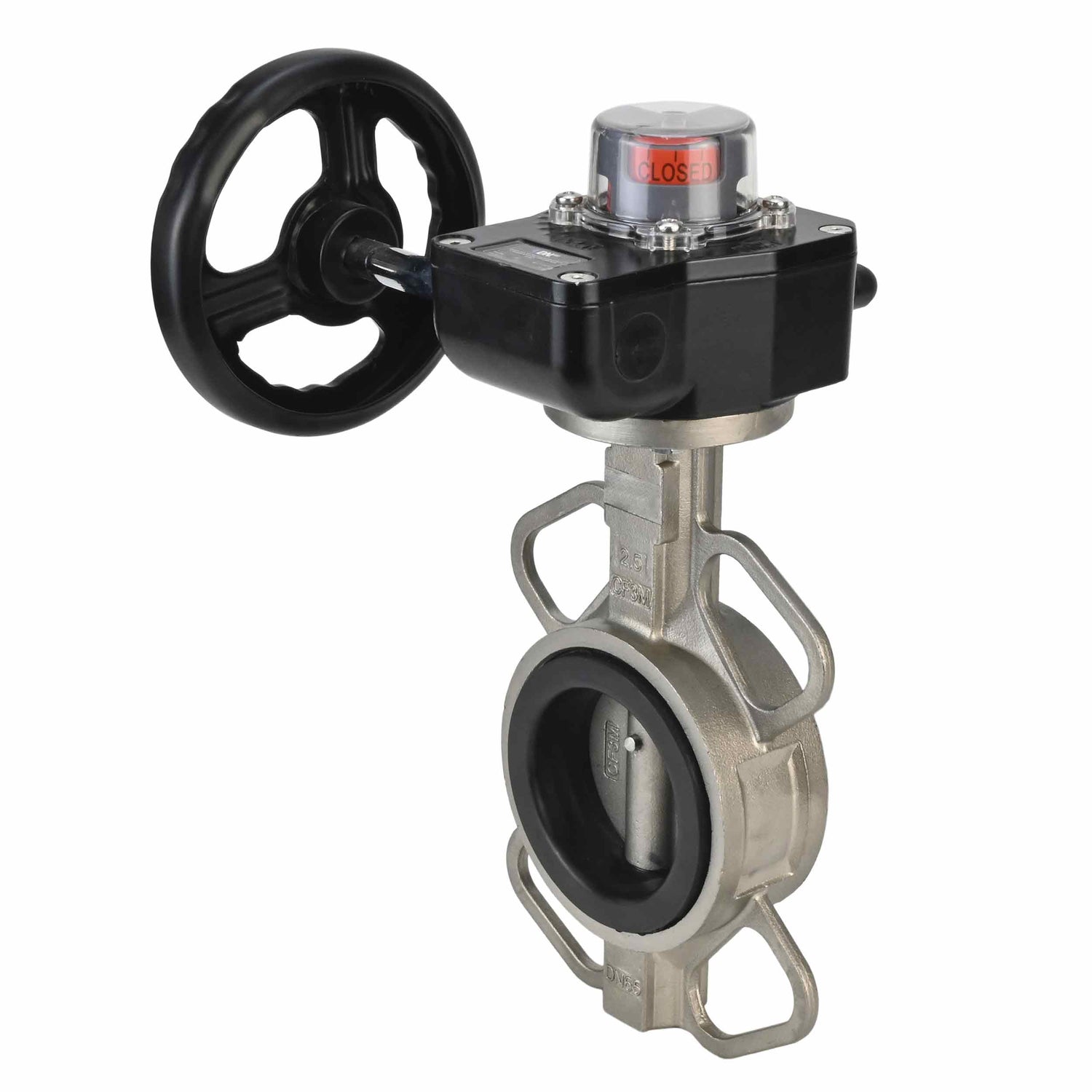

Wasser-Schmetterlingsventil Elephant 316L-316L-NBR Gehäusematerial - Edelstahl AISI 316L, Scheibenmaterial - Edelstahl AISI 316L, Dichtung - NBR mit Getriebe Elephant HGB, mit Positionsanzeige

€225,36
inkl. MwSt. Versand wird beim Checkout berechnet.

Lieferung und Versand

Die Lieferkosten werden während des Bestellvorgangs festgelegt und variieren je nach mehreren Faktoren, einschließlich Produkttyp, Lieferzeit, Dienstleister und Zielland.

Wenn Sie Fragen zu unseren Produkten, Lieferoptionen oder anderen Themen haben, zögern Sie nicht, uns zu kontaktieren.

Beschreibung

Absperrklappen Elephant werden als Absperr- und Regelventile zur Durchflussregelung in Heizungsanlagen, Wasserversorgungsanlagen sowie in technologischen Prozessen der Lebensmittel-, Chemie-, Öl- und Gas-, Zellstoff- und Papierindustrie eingesetzt.



Abmessungen und Maße von Absperrschmetterlingsventilen Elephant 316L-316L-NBR Gehäusematerial - Edelstahl AISI 316L, Scheibenmaterial - Edelstahl AISI 316L, Dichtung - NBR mit Getriebe Elephant HGB, mit Positionsanzeige:

DN

Größe, mm

H1

H2

DM

Dk

L

OK

ØC

n - Ød

C

F

40

56

110

71

88

33

9

50

110

4 - 18

73

123

50

76

162

73

90

45

9

50

125

4 - 18

73

123

65

89

175

85

103

48

9

50

145

4 - 18

73

123

80

95

181

100

116

49

9

50

160

8 - 18

73

123

100

114

200

131

151

55

11

50

180

4 - 18

73

123

125

127

213

155

174

58

14

70

210

4 - 18

73

123

150

140

225

184

205

59

14

70

240

4 - 23

73

123

200

177

260

234

255

64

17

102

295

4 - 23

108

180

250

203

292

288

315

70

22

102

355

4 - 27

108

180

300

242

337

340

375

80

22

125

410

4 - 27

108

18





Materialien der Wasser-Absperrschmetterlingsventile Elephant 316L-316L-NBR Gehäusematerial - Edelstahl AISI 316L, Scheibenmaterial - Edelstahl AISI 316L, Dichtung - NBR mit Getriebe Elephant HGB, mit Positionsanzeige:

Nr.

Name

Material

1

Körper

Edelstahl AISI 316L/03X16H15M3

2

Manschette

NBR

3

Scheibe

Edelstahl AISI 316L

4

Stängel

Edelstahl AISI 316L

5

Zucht

Edelstahl AISI 316L

6

Buchse

PTFE

7

Ring

NBR (Nitril)

8

Handhaben

Kohlenstoffstahl

Spezifikation
  • Herkunftsland
    China
  • Körpermaterial
    Edelstahl AISI 316
  • Maximal zulässige Temperatur
    85 °C
  • Verbindungstyp
    Kompaktflansch
  • Steuerungstyp
    Gang
  • Nenn­druck
    16 bar
  • Typ der Dichtung
    NBR
  • Disc material
    Edelstahl AISI 316L/1.4404
  • Explosionsgeschützt
    NEIN
  • Thermischer Schutz
    NEIN
  • Drehmoment
    59 Nm
  • Elektropneumatischer Stellungsregler
    NEIN
  • Pneumatischer Antrieb
    NEIN
  • Manuelle Übersteuerung
    Ja
  • Endschalter
    NEIN

Bewertungen (0)

Dokumentation

Zahlung & Sicherheit

Zahlungsmethoden

    Ihre Zahlungsinformationen werden sicher verarbeitet. Wir speichern keine Kreditkartendaten und haben keinen Zugriff auf Ihre Kreditkarteninformationen.ShareRewrite

    Verfügbare Varianten

    SKUAnschlussgrößeDruckPreis VerfügbarkeitAnzahl In den Warenkorb
    D050-25850DN5016 bar €225,36 2 Auf Lager
    D050-25852DN8016 bar €268,13 2 Auf Lager
    D050-25853DN10016 bar €351,22 2 Auf Lager
    D050-84146DN12516 bar €482,76 2 Auf Lager
    D050-25855DN15016 bar €513,81 2 Auf Lager
    D050-25856DN20016 bar €866,52 Ausverkauft
    D050-25857DN25016 bar €1.208,64 Ausverkauft
    D050-25858DN30016 bar €1.713,82 Ausverkauft
    D050-25849DN4016 bar €224,78 Ausverkauft
    D050-25851DN6516 bar €252,40 2 Auf Lager
