Elephant  |  SKU: D050-32502

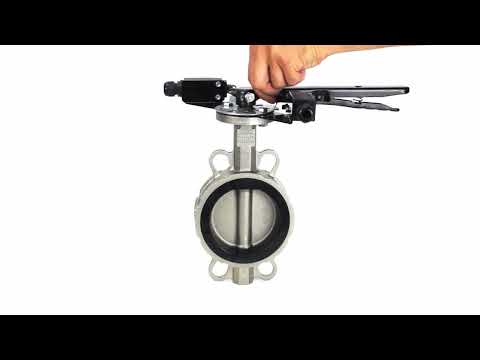

Wasser-Schmetterlingsventil Elephant 316L-316L-NBR Gehäusematerial - Edelstahl AISI 316L, Scheibenmaterial - Edelstahl AISI 316L, Dichtung - NBR mit Griff, mit zwei Endschaltern LS-103 250V und einer Halterung zur Montage der Endschalter

€164,56
inkl. MwSt. Versand wird beim Checkout berechnet.

Wasser-Schmetterlingsventil Elephant 316L-316L-NBR Gehäusematerial - Edelstahl AISI 316L, Scheibenmaterial - Edelstahl AISI 316L, Dichtung - NBR mit Griff, mit zwei Endschaltern LS-103 250V und einer Halterung zur Montage der Endschalter - DN50 / 16 bar ist auf Lager und wird versandt, sobald es wieder verfügbar ist

Lieferung und Versand

Die Lieferkosten werden während des Bestellvorgangs festgelegt und variieren je nach mehreren Faktoren, einschließlich Produkttyp, Lieferzeit, Dienstleister und Zielland.

Wenn Sie Fragen zu unseren Produkten, Lieferoptionen oder anderen Themen haben, zögern Sie nicht, uns zu kontaktieren.

Beschreibung

Absperrklappe Elephant ist für den Einsatz als Absperr- oder Regelventile zur Durchflusssteuerung in Wärmelieferungssystemen, Wasserversorgungssystemen, in technologischen Prozessen der Lebensmittel-, Chemie-, Öl- und Gas-, Zellstoff- und Papierindustrie sowie anderen Industriezweigen konzipiert.
Absperrklappen sollten nur zwischen Kragenflanschen installiert werden.







Allgemeine Parameter des Elephant 316L-316L-NBR Gehäusematerials - Edelstahl AISI 316L, Scheibenmaterial - Edelstahl AISI 316L, Dichtung - NBR mit Griff, mit zwei Endschaltern LS-103 250V und einer Halterung zur Montage der Endschalter:

Größenbereich DN, mm

40-150

Nenn­druck PN, bar

16

Durchflussrichtung

Zweiwege

Umgebungstemperatur t, °C

Von -20 bis +200

Verbindung zur Pipeline

Zwischenflansch



Technische Merkmale des Elephant 316L-316L-NBR Gehäusematerials - Edelstahl AISI 316L, Scheibenmaterial - Edelstahl AISI 316L, Dichtung - NBR mit Griff, mit zwei Endschaltern LS-103 250V und einer Halterung zur Montage der Endschalter:

DN, mm ISO-5211 Drehmoment bei ΔP=16 bar, Nm
40 F05 50
50 F05 50
65 F05 50
80 F05 50
100 F05 50
125 F07 80
150 F07 100


Abmessungen des Elephant 316L-316L-VITON Gehäusematerials - Edelstahl AISI 316L, Scheibenmaterial - Edelstahl AISI 316L, Dichtung - Viton mit Griff, mit zwei LS-103 250V Endschaltern und einer Halterung zur Montage der Endschalter:

DN Größe, mm
H1 H2 H3 Dm Dk L S OK ØC n - Ød
40 56 110 27 71 88 33 9 50 110 4 - Ø18
50 76 162 32 73 90 45 9 50 125 4 - Ø18
65 89 175 32 85 103 48 9 50 145 4 - Ø18
80 95 181 32 100 116 49 9 50 160 4 - Ø18
100 114 200 32 131 151 55 11 50 180 4 - Ø18
125 127 213 32 155 174 58 14 70 210 4 - Ø18
150 140 225 32 184 205 59 14 70 240 8 - Ø23
200 177 260 36 234 255 64 17 102 295 12 - Ø23
250 203 292 36 288 315 70 22 102 355 12 - Ø27
300 242 337 36 340 375 80 22 125 410 12 - Ø27





Tabelle der Teile und Materialien des Elephant 316L-316L-VITON Gehäusematerials - Edelstahl AISI 316L, Scheibenmaterial - Edelstahl AISI 316L, Dichtung - Viton mit Griff, mit zwei LS-103 250V Endschaltern und einer Halterung zur Montage der Endschalter:

Nr.

Name

Material

1

Körper

Edelstahl AISI 316L

2

Manschette

NBR

3

Scheibe

Edelstahl AISI 316L

4

Stängel

Edelstahl AISI 316L

5

Zucht

Edelstahl AISI 316L

6

Buchse

Edelstahl 420

7

Dichtungsring

NBR (Nitril)

8

Handhaben

Kohlenstoffstahl



Hydraulische Prüfungen des Gehäuses werden mit einem Druck durchgeführt, der 1,5-mal so hoch ist wie der Betriebsdruck.
Hydraulische Prüfungen der Stopfbuchse und der Sitzdichtung werden mit einem Druck durchgeführt, der den Betriebsdruck um das 1,1-fache übersteigt.

Spezifikation
  • Herkunftsland
    China
  • Körpermaterial
    Edelstahl AISI 316
  • Maximal zulässige Temperatur
    85 °C
  • Verbindungstyp
    Kompaktflansch
  • Nenn­druck
    16 bar
  • Typ der Dichtung
    NBR
  • Disc material
    Edelstahl AISI 316L/1.4404
  • Drehmoment
    50 Nm
  • Pneumatischer Antrieb
    NEIN
  • Manuelle Übersteuerung
    Ja
  • Endschalter
    Ja

Bewertungen (0)

Dokumentation
nullEnd sensor ELEPHANT LS-103 250V 6A for rotary disk gates

Zahlung & Sicherheit

Zahlungsmethoden

    Ihre Zahlungsinformationen werden sicher verarbeitet. Wir speichern keine Kreditkartendaten und haben keinen Zugriff auf Ihre Kreditkarteninformationen.ShareRewrite

    Verfügbare Varianten

    SKUAnschlussgrößeDruckPreis VerfügbarkeitAnzahl In den Warenkorb
    D050-32502DN5016 bar €164,56 0 Auf Lager
    D050-32504DN8016 bar €205,78 Ausverkauft
    D050-32498DN10016 bar €285,84 Ausverkauft
    D050-32499DN12516 bar €386,98 Ausverkauft
    D050-32500DN15016 bar €449,21 Ausverkauft
    D050-32501DN4016 bar €164,00 Ausverkauft
    D050-32503DN6516 bar €190,62 Ausverkauft
