Elephant  |  SKU: D050-24964

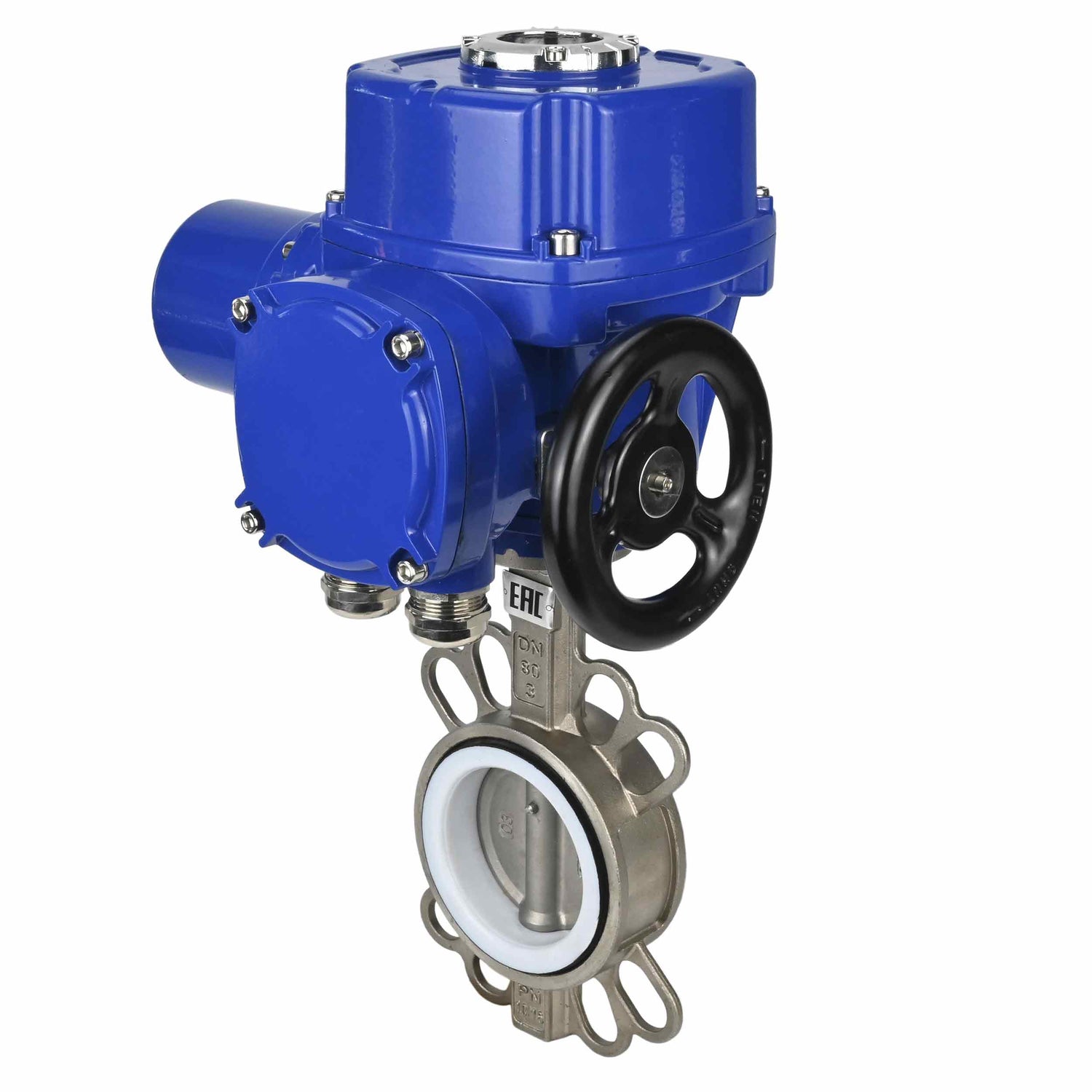

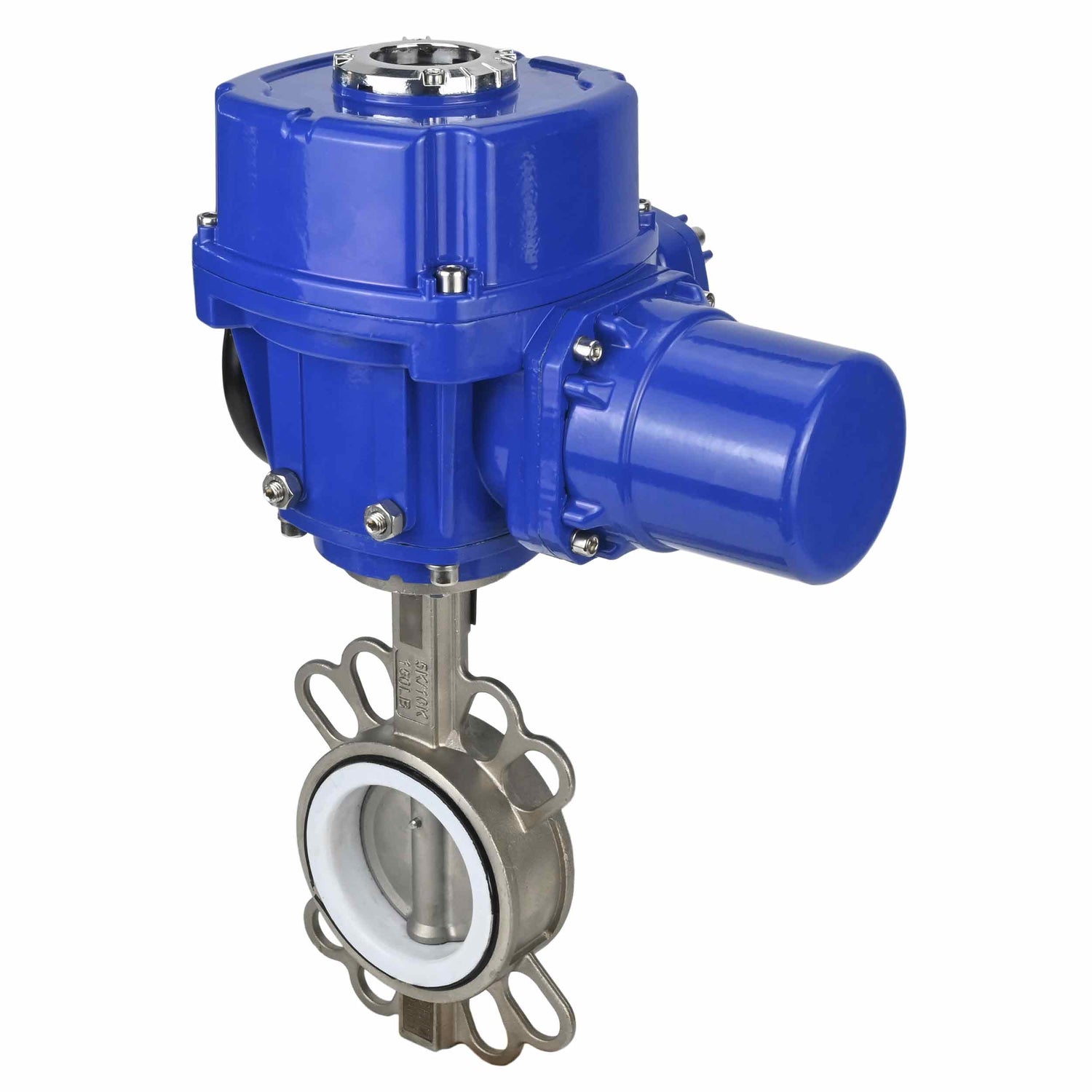

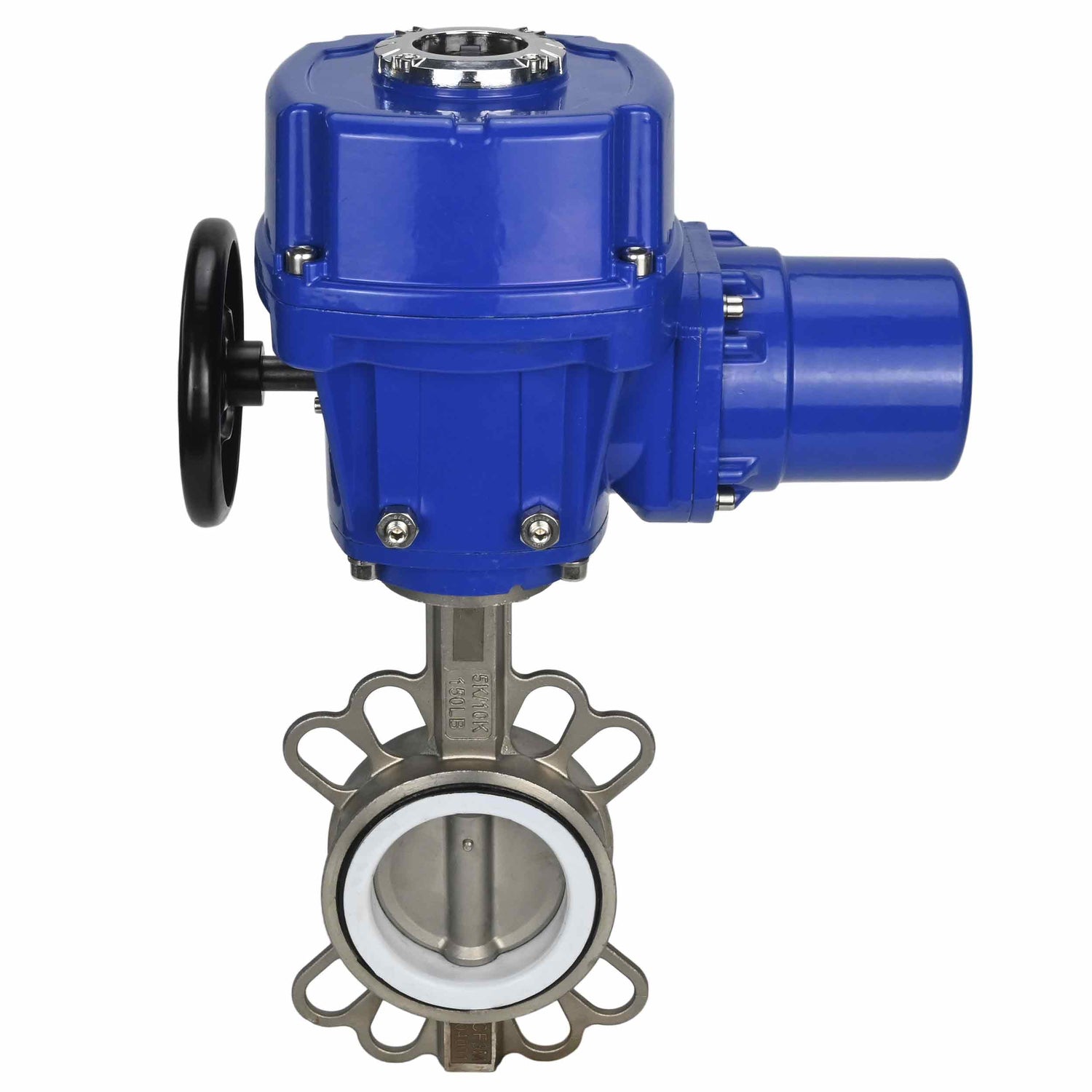

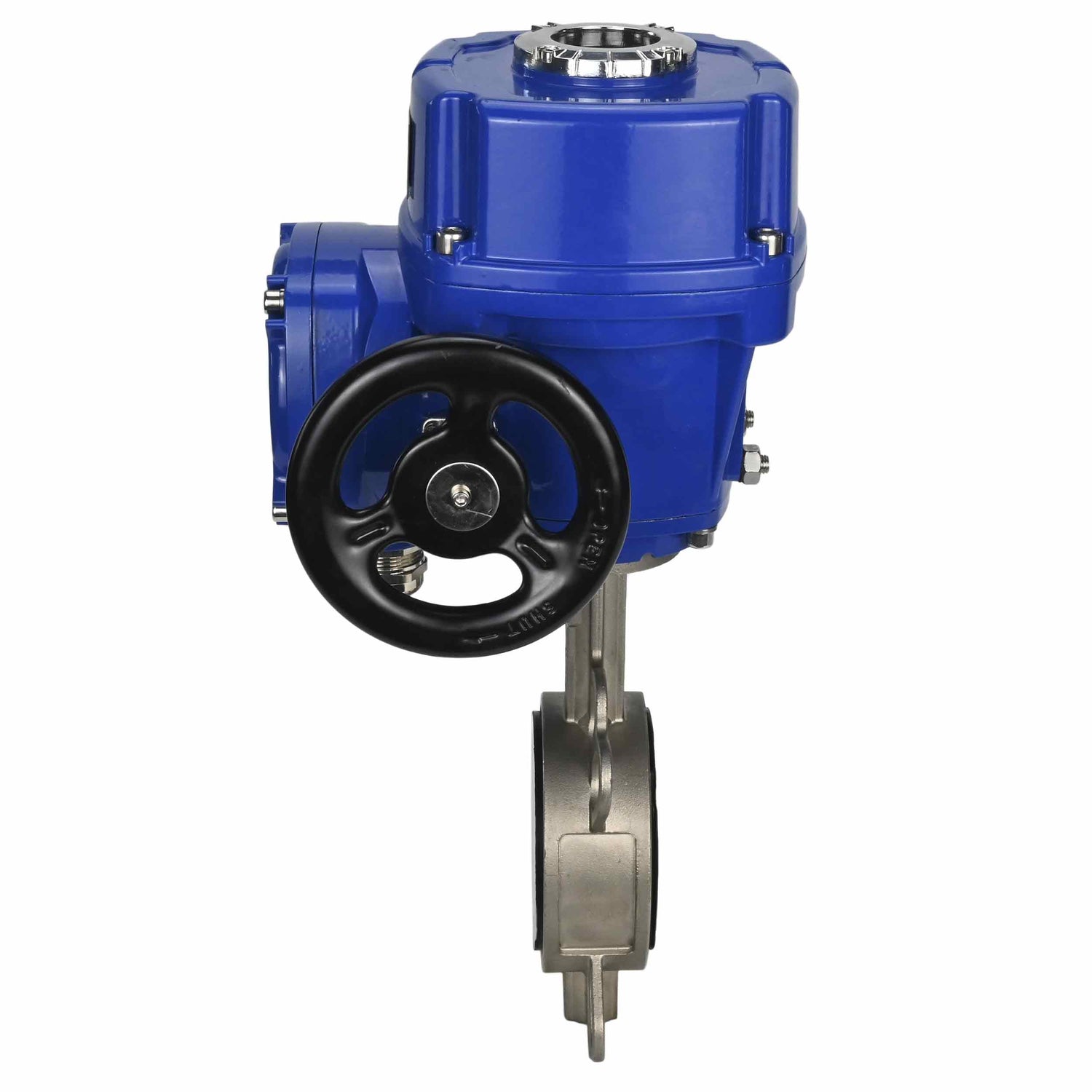

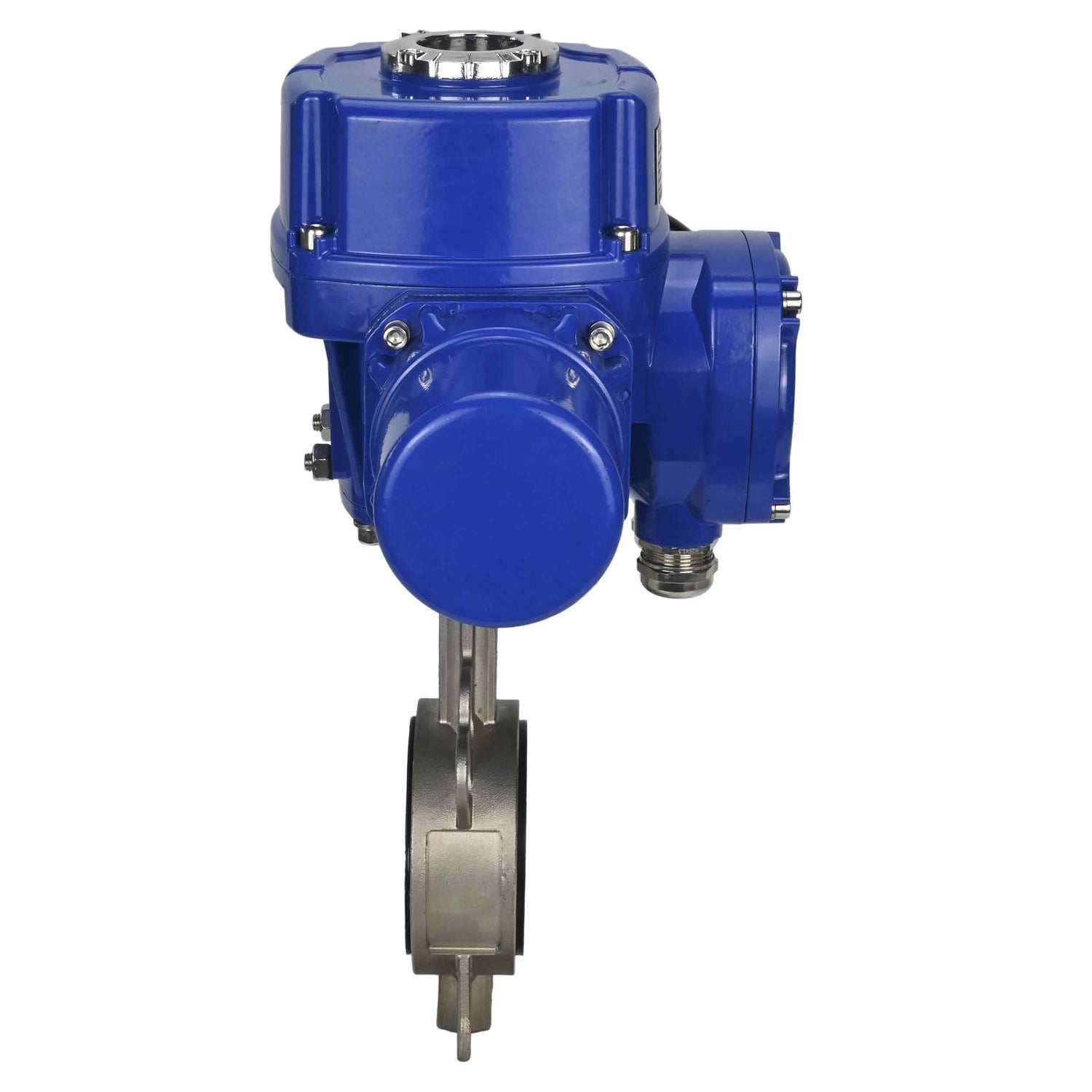

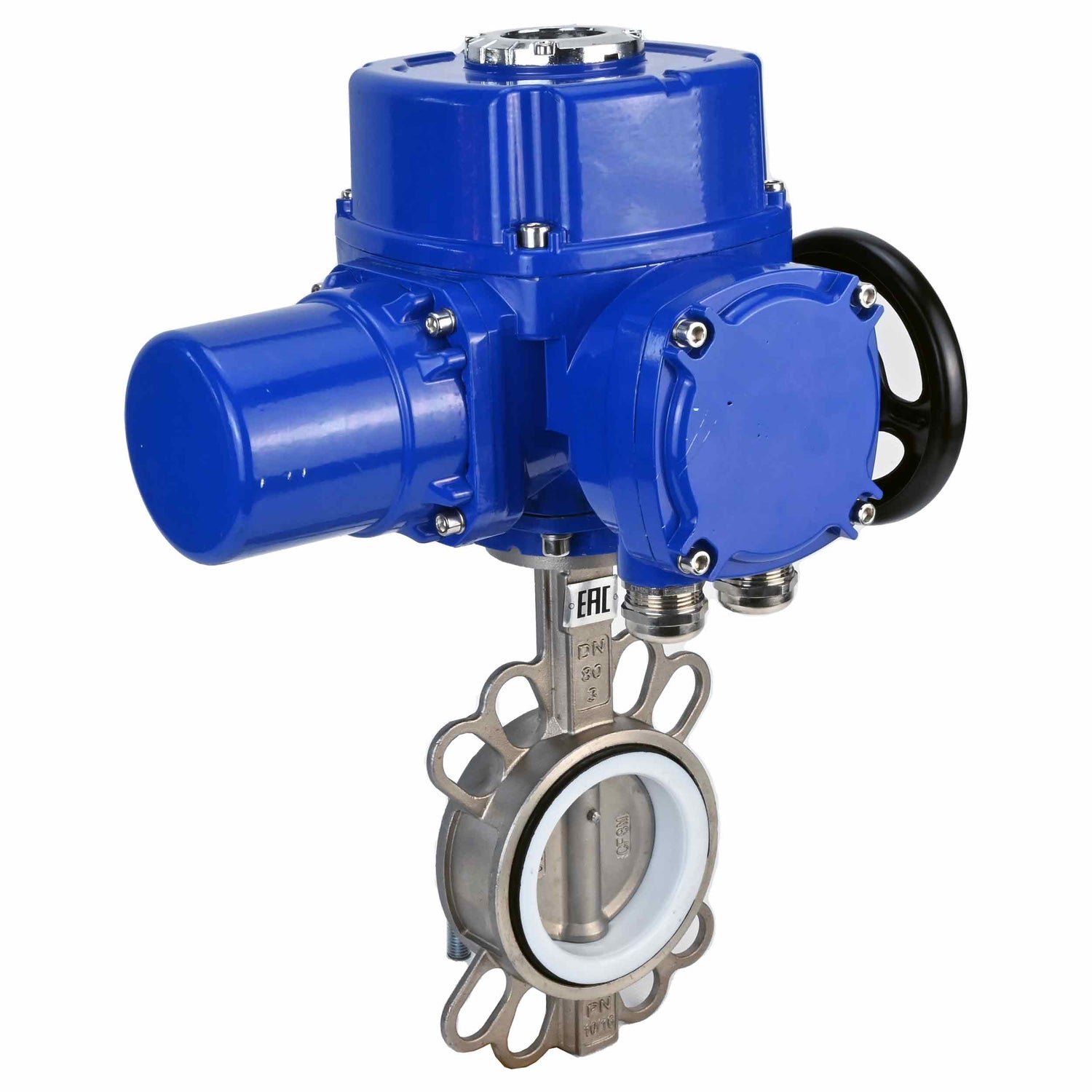

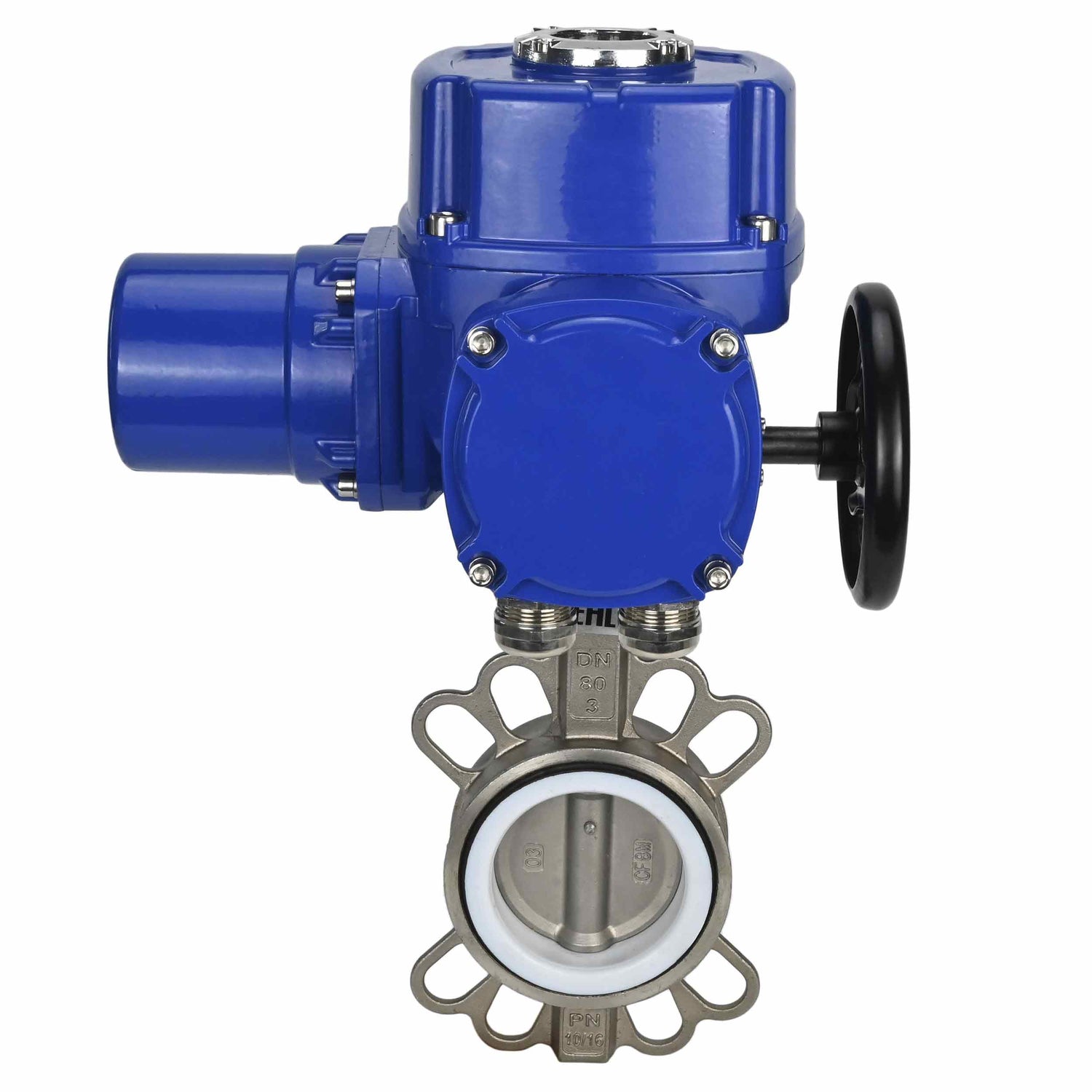

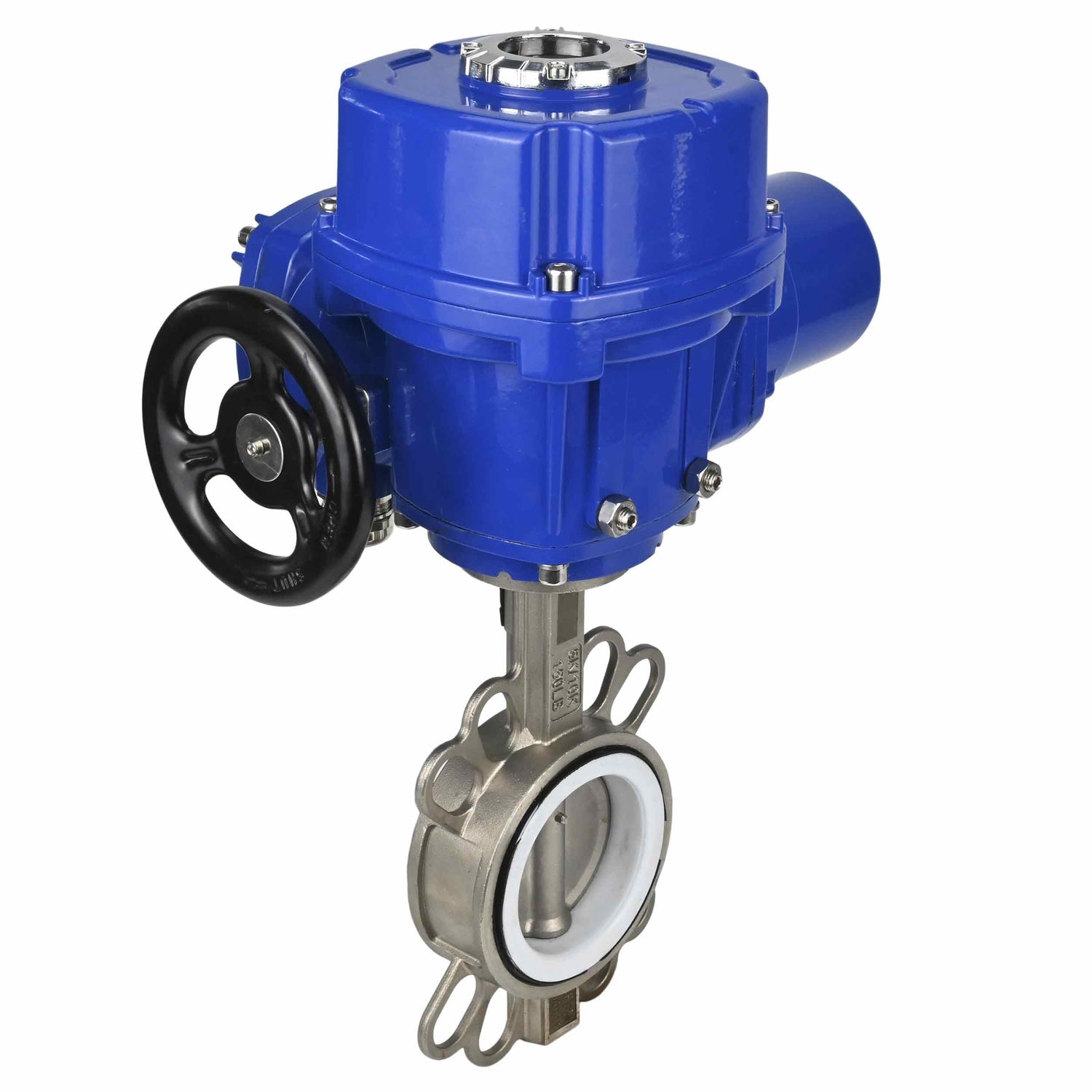

Absperrschmetterlingsventil Elephant 316L-316L-PTFE Gehäusematerial - Edelstahl AISI 316L, Scheibenmaterial - Edelstahl AISI 316L, Dichtung - PTFE mit 1/4-Umdrehung elektrischem Antrieb Elephant QT-W (M) 380V

€688,12
inkl. MwSt. Versand wird beim Checkout berechnet.

Absperrschmetterlingsventil Elephant 316L-316L-PTFE Gehäusematerial - Edelstahl AISI 316L, Scheibenmaterial - Edelstahl AISI 316L, Dichtung - PTFE mit 1/4-Umdrehung elektrischem Antrieb Elephant QT-W (M) 380V - DN50 / 16 bar ist auf Lager und wird versandt, sobald es wieder verfügbar ist

Lieferung und Versand

Die Lieferkosten werden während des Bestellvorgangs festgelegt und variieren je nach mehreren Faktoren, einschließlich Produkttyp, Lieferzeit, Dienstleister und Zielland.

Wenn Sie Fragen zu unseren Produkten, Lieferoptionen oder anderen Themen haben, zögern Sie nicht, uns zu kontaktieren.

Beschreibung

Absperrklappen Elephant sind für den Einsatz als Absperr- oder Regelventile zur Durchflussregelung in Heizungsanlagen, Wasserversorgungsanlagen, in technologischen Prozessen der Lebensmittel-, Chemie-, Öl- und Gas-, Zellstoff- und Papierindustrie sowie anderen Industriezweigen konzipiert. Absperrklappen sollten nur zwischen Flanschen mit Bund montiert werden.
Elektrische Vierteldreh-Antriebe Elephant sind für die Fern- und Ortssteuerung von Absperrarmaturen mit Vierteldreh-Absperrventilen ausgelegt. Sie werden in verschiedenen Bereichen der Volkswirtschaft eingesetzt: in der Gas-, Öl-, Metallurgie-, Lebensmittelindustrie, im Wohnungs- und Versorgungswesen usw.







Technische Merkmale des Wasser-Schmetterlingsventils Elephant 316L-316L-PTFE Gehäusematerial - Edelstahl AISI 316L, Scheibenmaterial - Edelstahl AISI 316L, Dichtung - PTFE mit 1/4-Umdrehung elektrischem Antrieb Elephant QT-W (M) 380V:

Nennweite DN, mm 40 – 300
Nenn­druck PN, MPa (kg/cm²) 1.6 (16)
Durchflussrichtung Zweiwege
Betriebstemperatur des Mediums t, ⁰C von -20 bis +85 für NBR
von -20 bis +120 für EPDM
von -10 bis +180 für PTFE
Betriebsmedium EPDM: Kalt- und Warmwasser, ölfreie und fettfreie Luft, andere medienneutral zum Material
PTFE: Wasser, Alkalien, Säuren, Lösungsmittel und Oxidationsmittel
NBR: Wasser, Mineralöle, Kohlenwasserstoffe,
Öle, Fette
Rohrleitungsanschluss Zwischenflansch



Dimensionale Parameter des Wasser-Schmetterlingsventils Elephant 316L-316L-PTFE Gehäusematerial - Edelstahl AISI 316L, Scheibenmaterial - Edelstahl AISI 316L, Dichtung - PTFE mit 1/4-Umdrehung elektrischem Antrieb Elephant QT-W (M) 380V:

DN Aktuatormodell A, mm Hmm D, mm L, mm L1, mm
DN40 QT-W (M)-010 110 281 Ø 120 215 310
DN50 QT-W (M)-010 162 281 Ø 120 215 310
DN65 QT-W (M)-010 175 281 Ø 120 215 310
DN80 QT-W (M)-010 181 281 Ø 120 215 310
DN100 QT-W (M)-010 200 281 Ø 120 215 310
DN125 QT-W (M)-010 213 281 Ø 120 215 310
DN150 QT-W (M)-015 225 281 Ø 120 215 310
DN200 QT-W (M)-040 260 276 Ø 180 270 350
DN250 QT-W (M)-060 292 300 Ø 250 311 410
DN300 QT-W (M)-060 337 300 Ø 250 311 410





Materialien des Wasser-Schmetterlingsventils Elephant 316L-316L-PTFE Gehäusematerial - Edelstahl AISI 316L, Scheibenmaterial - Edelstahl AISI 316L, Dichtung - PTFE mit 1/4-Umdrehung elektrischem Antrieb Elephant QT-W (M) 380V:

Nr.

Name

Material

1

Körper

Edelstahl AISI 316L

2

Manschette

PTFE

3

Scheibe

Edelstahl AISI 316L

4

Stängel

Edelstahl AISI 316L

5

Zucht

Edelstahl AISI 316L

6

Buchse

Edelstahl 420

7

Dichtungsring

NBR (Nitril)

8

Handhaben

Kohlenstoffstahl




Eigenschaften der Aktuatoren Elephant QT-W (M) 220V:

Aktuatormodell Drehmoment,
Nm 		Zykluszeit,
Sek. 		Leistung,
W
QT-W (M)-005 380V 50 30 25
QT-W (M)-010 380V 100 30 30
QT-W (M)-015 380V 150 30 40
QT-W (M)-020 380V 200 30 50
QT-W (M)-030 380V 300 30 60
QT-W (M)-040 380V 400 30 90
QT-W (M)-060 380V 600 30 120
QT-W (M)-120 380V 1200 30 180
QT-W (M)-180 380V 1800 30 250
QT-W (M)-300 380V 3000 60 370
QT-W (M)-500 380V 5000 60 550



Aktuatormodell Aktuell,
A 		Gewicht,
kg 		Stammgröße quadratisch,
mm
QT-W (M)-005 380V 0,35 7,6 17x17
QT-W (M)-010 380V 0,48 7,8 17x17
QT-W (M)-015 380V 0,55 8 17x17
QT-W (M)-020 380V 0,65 12,7 22x22
QT-W (M)-030 380V 0,75 12,8 22x22
QT-W (M)-040 380V 0,95 13 22x22
QT-W (M)-060 380V 1,1 21,2 27x27
QT-W (M)-120 380V 1,3 23,2 27x27
QT-W (M)-180 380V 1,5 23,5 27x27
QT-W (M)-300 380V 1,6 37,5 36x36
QT-W (M)-500 380V 1,7 38 36x36

Spezifikation
  • Herkunftsland
    China
  • Körpermaterial
    Edelstahl AISI 316
  • Maximal zulässige Temperatur
    180 °C
  • Verbindungstyp
    Kompaktflansch
  • Steuerungstyp
    Elektrischer Antrieb
  • Nenn­druck
    16 bar
  • Typ der Dichtung
    PTFE
  • Disc material
    Edelstahl AISI 316L/1.4404
  • Spannung
    380V
  • Aktuatorzykluszeit
    3 Sekunden
  • Explosionsgeschützt
    NEIN
  • Drehmoment
    80 Nm
  • Pneumatischer Antrieb
    NEIN
  • Endschalter
    NEIN

Bewertungen (0)

Dokumentation
nullElectric quarter-turn actuator ELEPHANT QT-N-xM-O2-x-U1 with torque coupling and hand wheel

Zahlung & Sicherheit

Zahlungsmethoden

    Ihre Zahlungsinformationen werden sicher verarbeitet. Wir speichern keine Kreditkartendaten und haben keinen Zugriff auf Ihre Kreditkarteninformationen.ShareRewrite

    Verfügbare Varianten

    SKUAnschlussgrößeDruckPreis VerfügbarkeitAnzahl In den Warenkorb
    D050-24964DN5016 bar €688,12 0 Auf Lager
    D050-24966DN8016 bar €728,92 Ausverkauft
    D050-24967DN10016 bar €846,23 Ausverkauft
    D050-24968DN12516 bar €1.041,69 Ausverkauft
    D050-24969DN15016 bar €1.510,49 Ausverkauft
    D050-24970DN20016 bar €1.794,74 Ausverkauft
    D050-24971DN25016 bar €1.991,66 Ausverkauft
    D050-24972DN30016 bar €2.873,28 Ausverkauft
    D050-24963DN4016 bar €710,75 Ausverkauft
    D050-24965DN6516 bar €699,79 Ausverkauft
