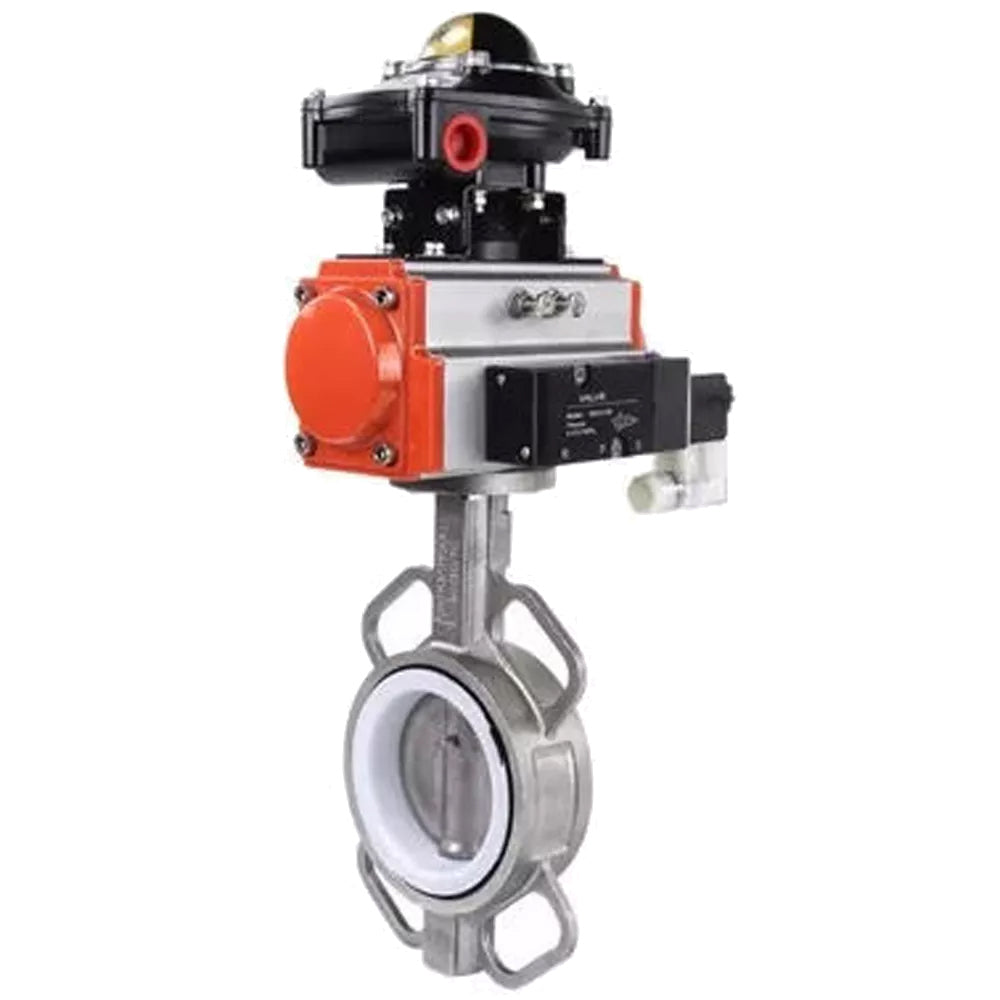

Water butterfly valve Elephant 316L-316L-PTFE body material - stainless steel aisi 316l, disk material - stainless steel AISI 316L, seal - PTFE with pneumatic actuator with return springs Elephant SA and pneumatic distributor 4M310-08 220V and limit
Water butterfly valve Elephant 316L-316L-PTFE body material - stainless steel aisi 316l, disk material - stainless steel AISI 316L, seal - PTFE with pneumatic actuator with return springs Elephant SA and pneumatic distributor 4M310-08 220V and limit - DN50 / 16 bar ist auf Lager und wird versandt, sobald es wieder verfügbar ist
Verfügbarkeit für Abholungen konnte nicht geladen werden
Lieferung und Versand
Lieferung und Versand
Die Lieferkosten werden während des Bestellvorgangs festgelegt und variieren je nach mehreren Faktoren, einschließlich Produkttyp, Lieferzeit, Dienstleister und Zielland.
Beschreibung
Beschreibung
Absperrklappe Elephant ist für den Einsatz als Absperr- oder Regelventile zur Durchflusssteuerung in Wärmelieferungssystemen, Wasserversorgungssystemen, in technologischen Prozessen der Lebensmittel-, Chemie-, Öl- und Gas-, Zellstoff- und Papierindustrie sowie anderen Industriezweigen konzipiert.
Pneumatische Drehaktuatoren Elephant-SA sind für die Automatisierung des Steuerungsprozesses von industriellen Absperrventilen - Schiebern, Kugelhähnen - konzipiert. Die pneumatischen Aktuatoren Elephant-SA sind für den Betrieb sowohl im Innen- als auch im Außenbereich ausgelegt. Alle internen und externen Teile sind korrosionsbeständig beschichtet.
Pneumatische Ventile 4M310-08 220 V werden zur Steuerung in pneumatischen Systemen verwendet, die eine NAMUR-Andockfläche besitzen, um die Ventile durch Löcher im Gehäuse zu installieren.
Die Endschaltereinheit APL-410N EX ist für die visuelle und elektrische Signalisierung der Endstellungen von Ventilen konzipiert. Sie wird auf der Oberfläche des pneumatischen Antriebs montiert und mit der Antriebswelle verbunden – DIN-Standard. Das abgedichtete Gehäuse enthält üblicherweise zwei Sensoren, die die Position der Antriebswelle überwachen und die Endstellungen signalisieren. Die visuelle Anzeige der Position kann am Gehäuse der Einheit beobachtet werden, dort befindet sich ein 3D-Visueller Indikator ROT-GESCHLOSSEN und GELB-GEÖFFNET.
Technische Parameter des Wasser-Schmetterlingsventils Elephant 316L-316L-PTFE Gehäusematerial - Edelstahl AISI 316L, Scheibenmaterial - Edelstahl AISI 316L, Dichtung - PTFE mit pneumatischem Antrieb mit Rückstellfedern Elephant SA und pneumatischem Verteiler 4M310-08 220V und Begrenzung:
|
Nennweite DN, mm |
40 – 300 |
|
Nenndruck PN, bar |
16 |
|
Durchflussrichtung |
Zweiwege |
|
Umgebungstemperatur t, °C |
Von -20 bis +85 für NBR Von -20 bis +120 für EPDM Von -10 bis +180 für PTFE |
|
Arbeitsmedium |
EPDM: kaltes und heißes Wasser, Luft ohne Öl und Fett, andere medienneutral zum Material PTFE: Wasser, Laugen, Säuren, Lösungsmittel und Oxidationsmittel NBR: Wasser, Mineralöle, Kohlenwasserstoffe, Öle, Fette |
|
Verbindung zur Pipeline |
Zwischenflansch |
|
Art der Steuerung |
Handhaben |
Materialien des Wasser-Schmetterlingsventils Elephant 316L-316L-PTFE Gehäusematerial - Edelstahl AISI 316L, Scheibenmaterial - Edelstahl AISI 316L, Dichtung - PTFE mit pneumatischem Antrieb mit Rückstellfedern Elephant SA und pneumatischem Verteiler 4M310-08 220V und Begrenzung:
|
Nr. |
Name |
Material |
|
1 |
Körper |
Edelstahl AISI 316L |
|
2 |
Scheibe |
Edelstahl AISI 316L |
|
3 |
Manschette |
PTFE |
|
4 |
Stängel |
Edelstahl AISI 316L |
|
5 |
Zucht |
Edelstahl AISI 316L |
|
6 |
Buchse |
PTFE |
|
7 |
Dichtungsring |
NBR (Nitril) |
|
8 |
Platte |
Kohlenstoffstahl |
Technische Merkmale der Elephant-SA Pneumatikaktuatoren:
| Design | Mit Rückholfedern | |
| Nenndruck PN, bar | 12 | |
| Betriebsdruck, bar | 2…8 | |
| Betriebsmedium | Gefilterte Druckluft oder nicht aggressive Gase, Öle | |
| Maximaler Partikeldurchmesser | weniger als 30 µm2 | |
| Betriebstemperatur t, ⁰C | • von -20 bis +80 • von -40 bis +80 (Niedertemperaturversion) • von -20 bis +160 (in trockener Luft) |
|
| Einstellbereich | ± 5° für die Drehung bei 0° und 90° | |
| Manuelle Duplizierung | Ja | |
| Positionsanzeige | offen/geschlossen | |
| Betriebsumgebung | innen und außen. (Alle internen und externen Teile sind mit einer Korrosionsschutzbeschichtung versehen) | |
Bauteilmaterialien des pneumatischen Antriebs Elephant SA:
| Nr. | Name | Material |
| 1 | Körper | extrudiertes Aluminium |
| 2 | Seitenkappen | Aluminiumguss |
| 3 | Gang | Edelstahl |
| 4 | Kolben | Stahl/Aluminium |
| 5 | Stecker | Edelstahl |
| 6 | Kolbenring | NBR |
| 7 | Federn | Federstahl |
| 8 | Kolbenlager | technischer Kunststoff |
| 9 | Kolbenring | NBR |
| 10 | Stecker | NBR |
| 11 | Druckring | technischer Kunststoff |
| 12 | Ring | technischer Kunststoff |
| 13 | Waschmaschine | Edelstahl |
| 14 | Federklammer | Edelstahl |
| 15 | Indikator | Plastik |
| 16 | Anzeigekörper | Plastik |
| 17 | Lager | technischer Kunststoff |
| 18 | Nocken | Stahl |
| 19 | Lager | NBR |
| 20 | Lager | technischer Kunststoff |
| 21 | Lager | technischer Kunststoff |
| 22 | O-Ring | NBR |
| 23 | O-Ring | NBR |
| 24 | Lager | Edelstahl |
| 25 | Einstellmutter | Edelstahl |
| 26 | Einstellschraube | Edelstahl |
| 27 | Buchse | Aluminium |
Technische Merkmale des Pneumatikventils 4M310-08 220V:
| Design | Spulentyp |
| Nenn-Druck PN, MPa (kg/cm2) | 1,2 (12) |
| Arbeitsdruck, bar | 1,5…8 |
| Betriebsmedium | gefilterte Druckluft |
| Umgebungstemperatur t, ⁰C | von +5 bis +50 |
| Antworthäufigkeit | 5 Zyklen/Sekunde |
| Manuelle Duplizierung | Ja |
| Schutzgrad | IP 65 |
| Befestigung | durch Löcher im Gehäuse |
| Korpusmaterial | eloxiertem Aluminium |
| Ansprechzeit | 0,05 Sek. |
Technische Merkmale des Endschalterelements APL-410N EX:
| Körper | Allwetter IP65 explosionsgeschützt Exd IIB T6 |
| Kabelverschraubungen | 2 x NPT1/2" |
| Klemmleisten | 8 Punkte (0,05 - 2,5) mm2 |
| Positionsanzeige | 0 - 90° (90° freie Drehung) GESCHLOSSEN - rot; OFFEN - gelb |
| Schalter/Sensoren | zwei mechanische Schalter zwei Näherungssensoren |
| Nennspannung, V | 250 |
| Zulässige Umgebungstemperatur, °C | von -25 bis +80 |
| Lebensdauer, Jahre | 10 |
Materialien des Endschalterelements APL-410N EX:
| Name | Materialien |
| Gehäusedeckel und Gehäuse | Aluminiumdruckguss |
| Welle | Edelstahl |
| Blinkerabdeckung | Polycarbonat |
| Nocken | Polycarbonat |
| Frühling | Edelstahl |
| Gehäusedeckelschrauben | Edelstahl |
| O-Ring | NBR |
| Buchse | Bronze |
| Dichtring (Welle) | Edelstahl |
| Erdungsklemme | Edelstahl |
| Indikator | ABS-Kunststoff / Polycarbonat |
| Halterung | Edelstahl |
