Elephant  |  SKU: D050-25869

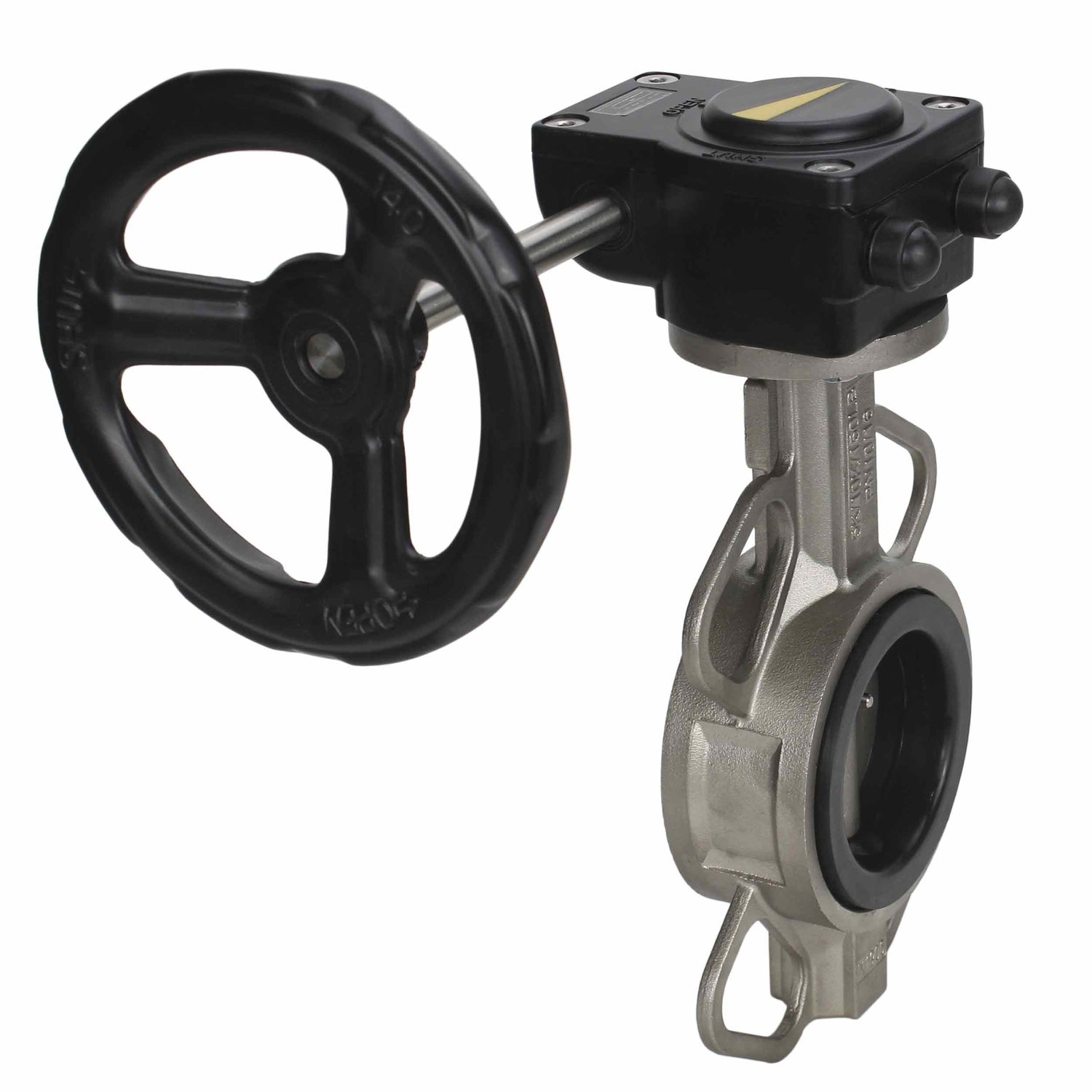

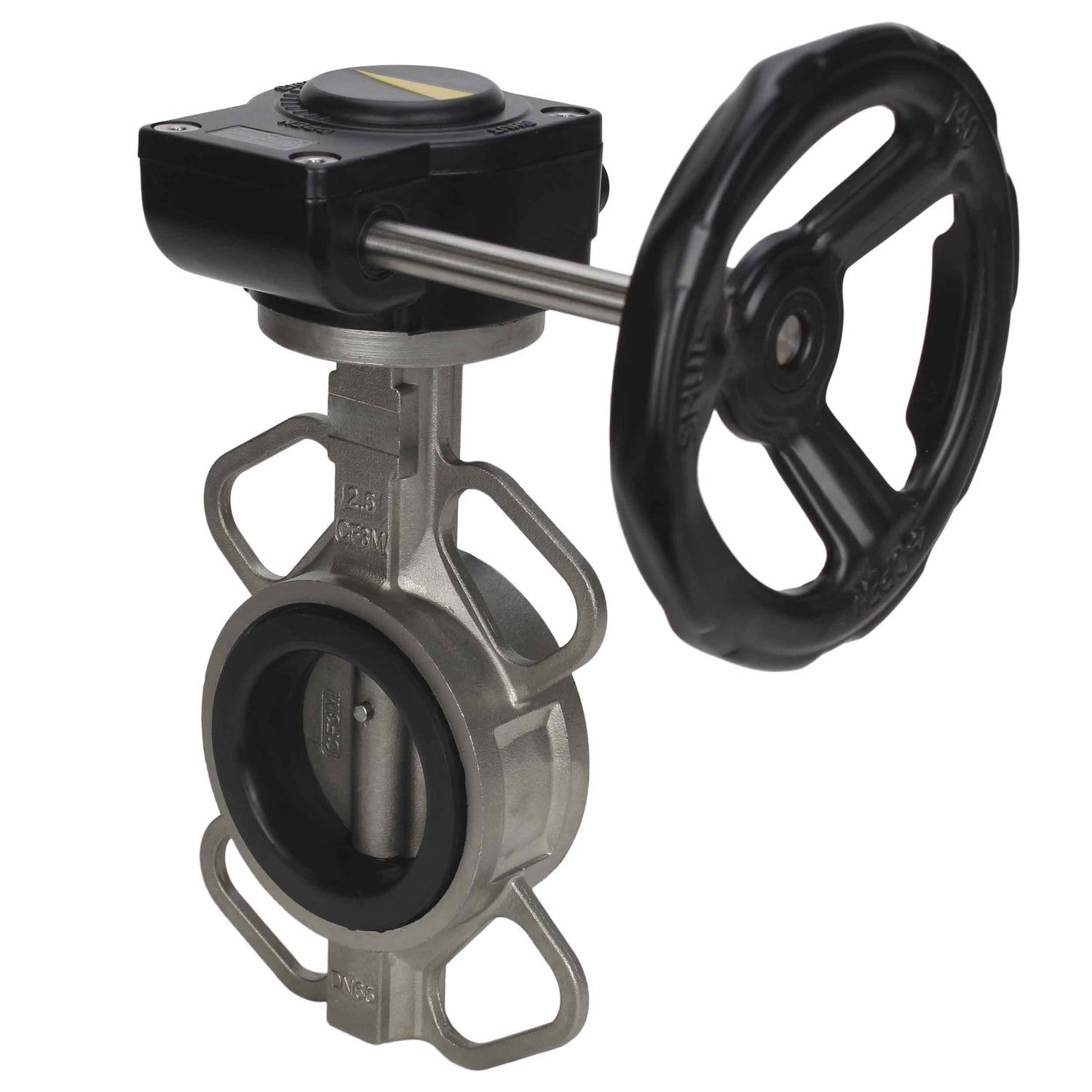

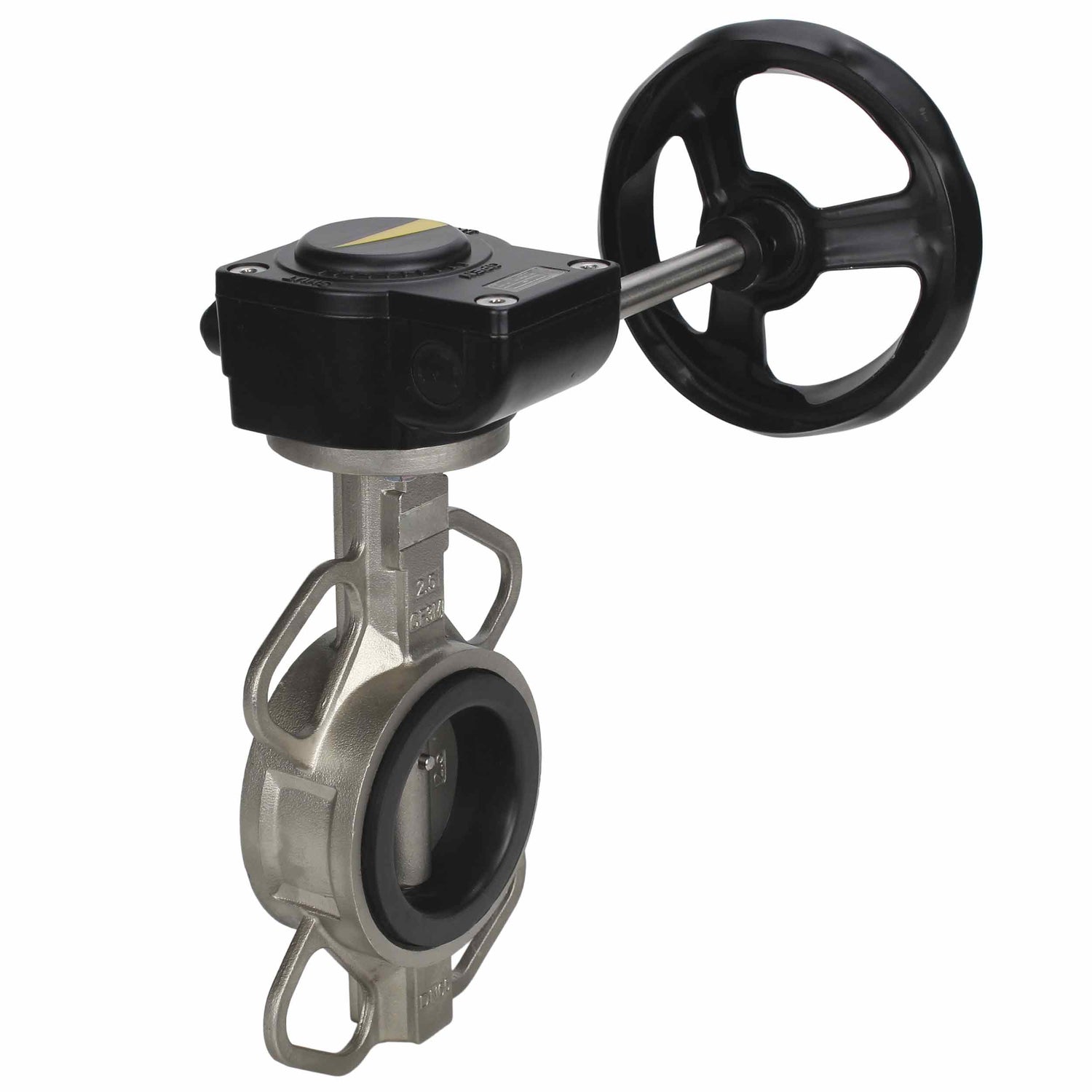

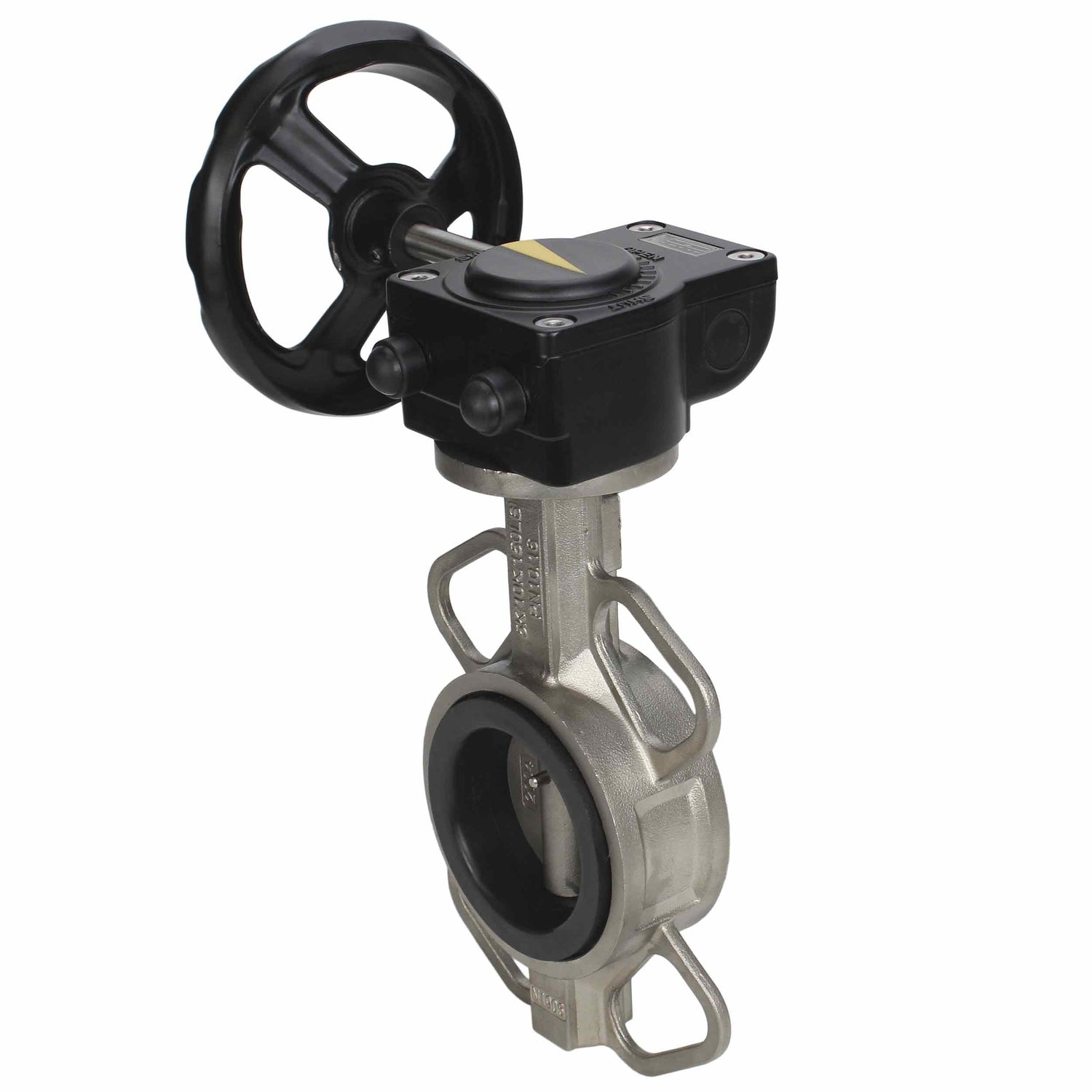

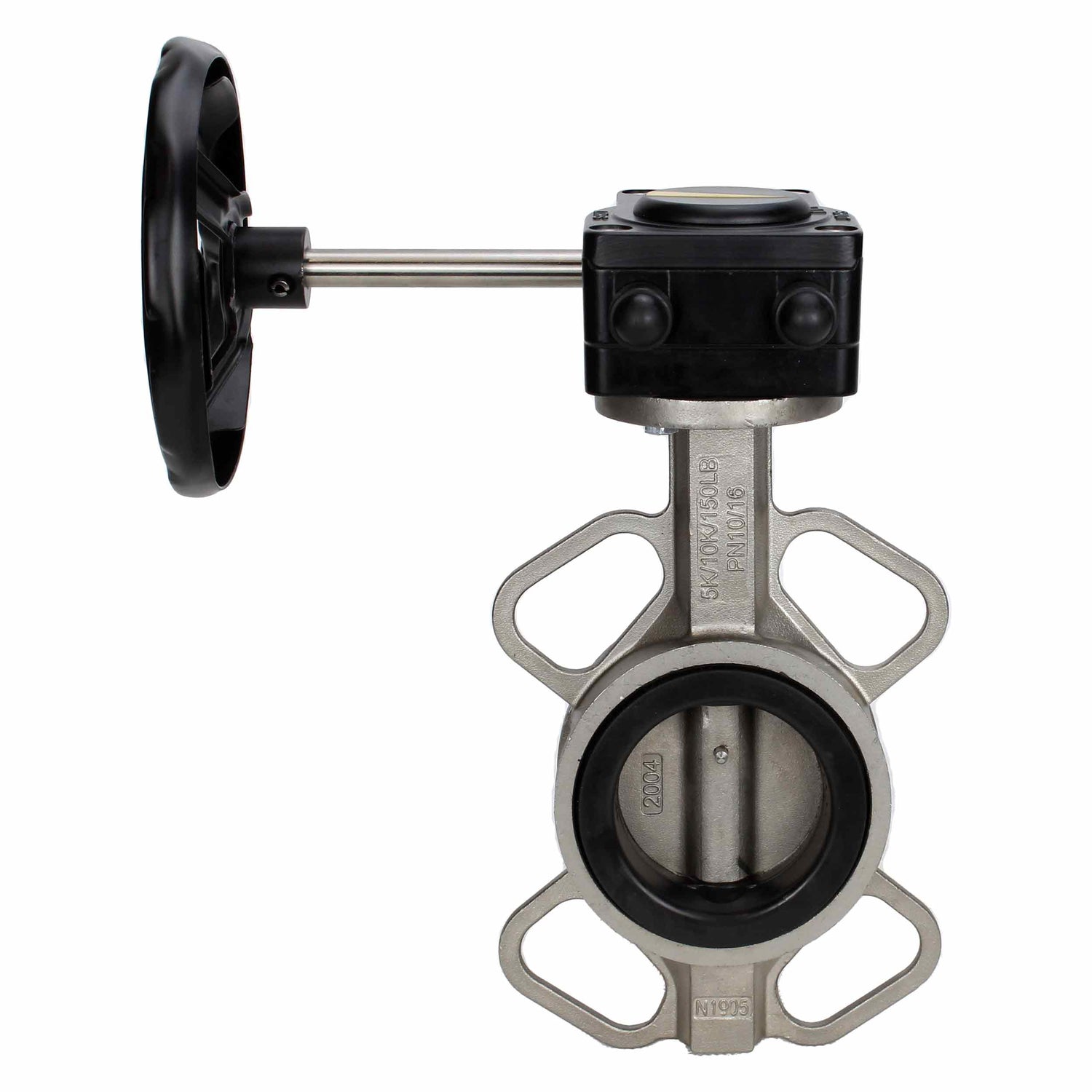

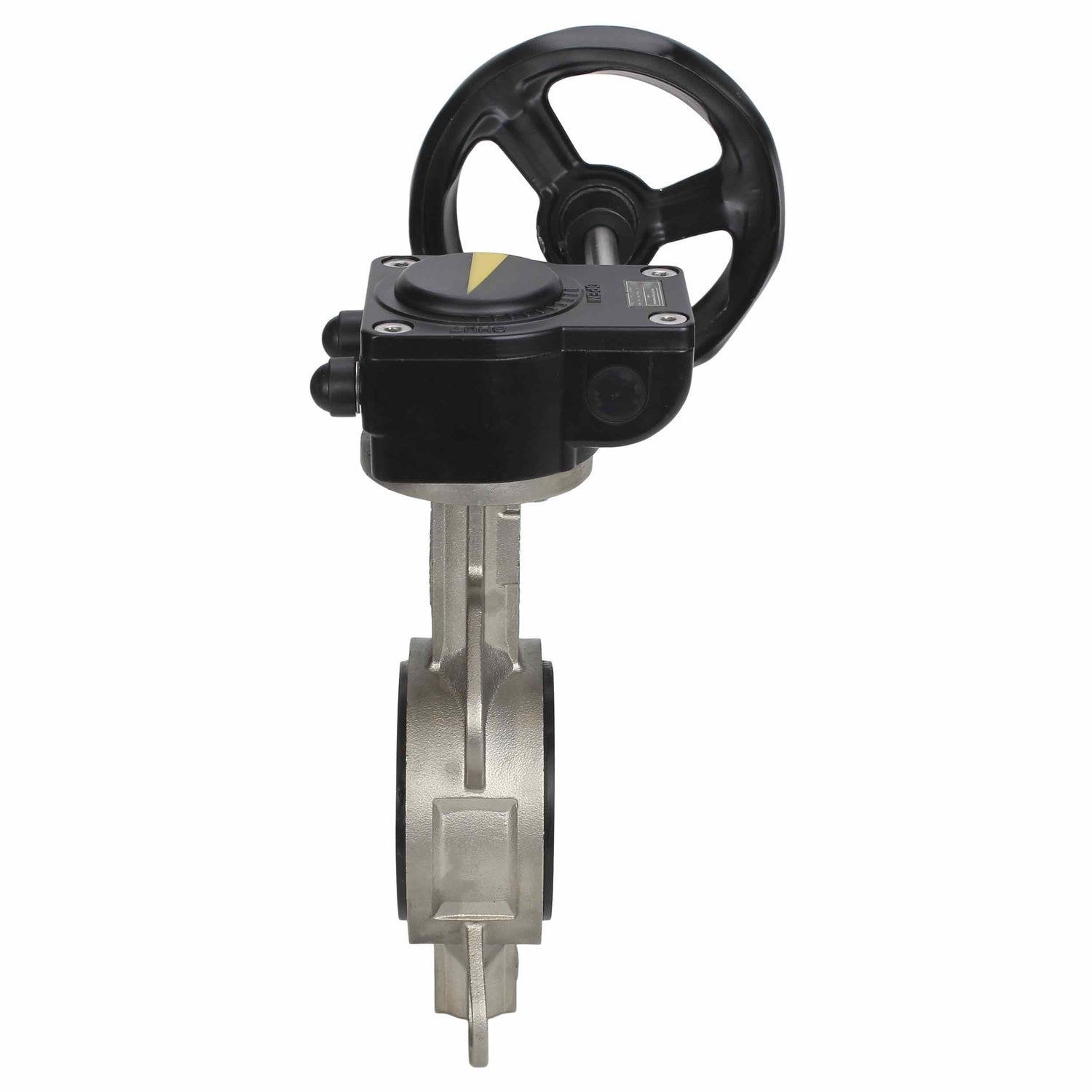

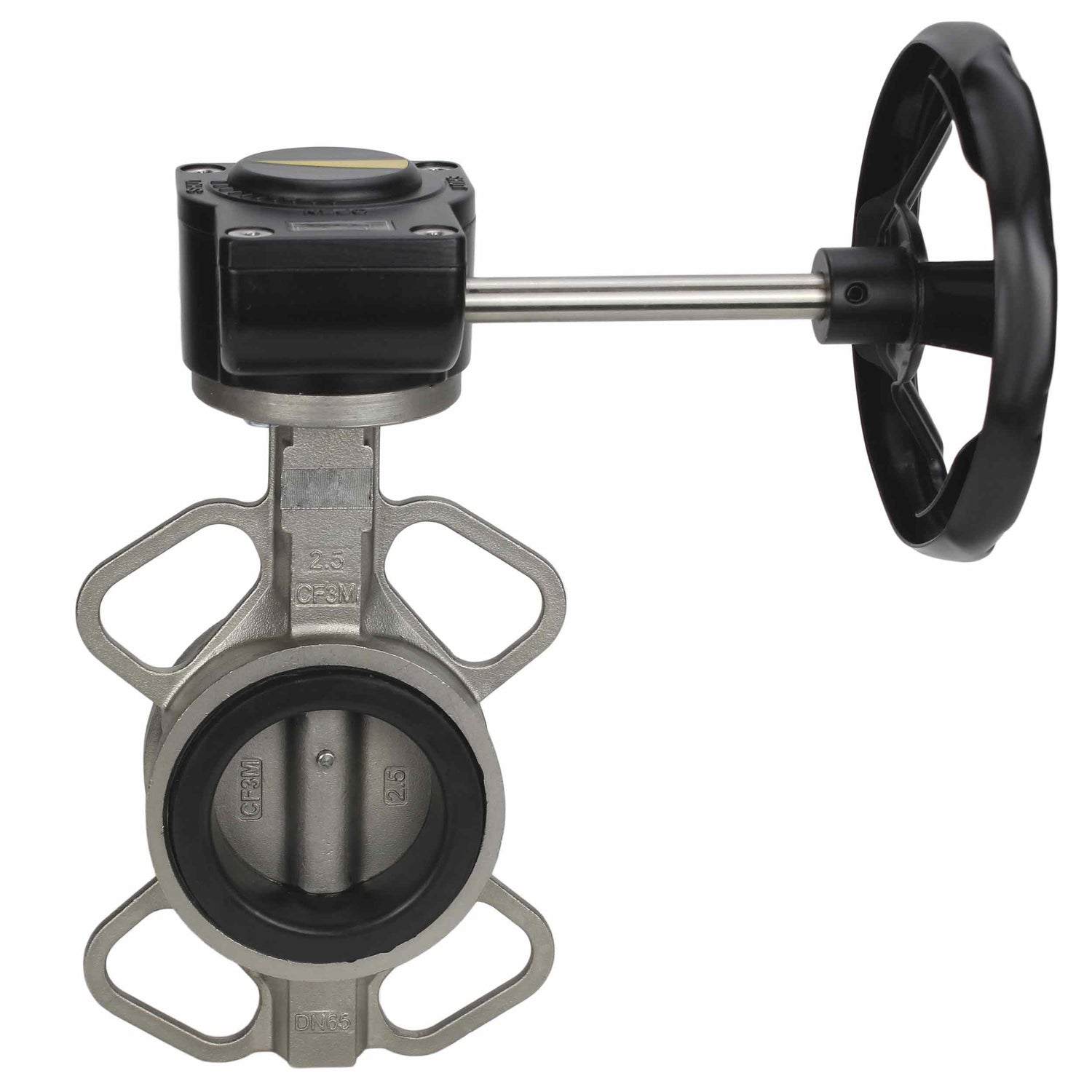

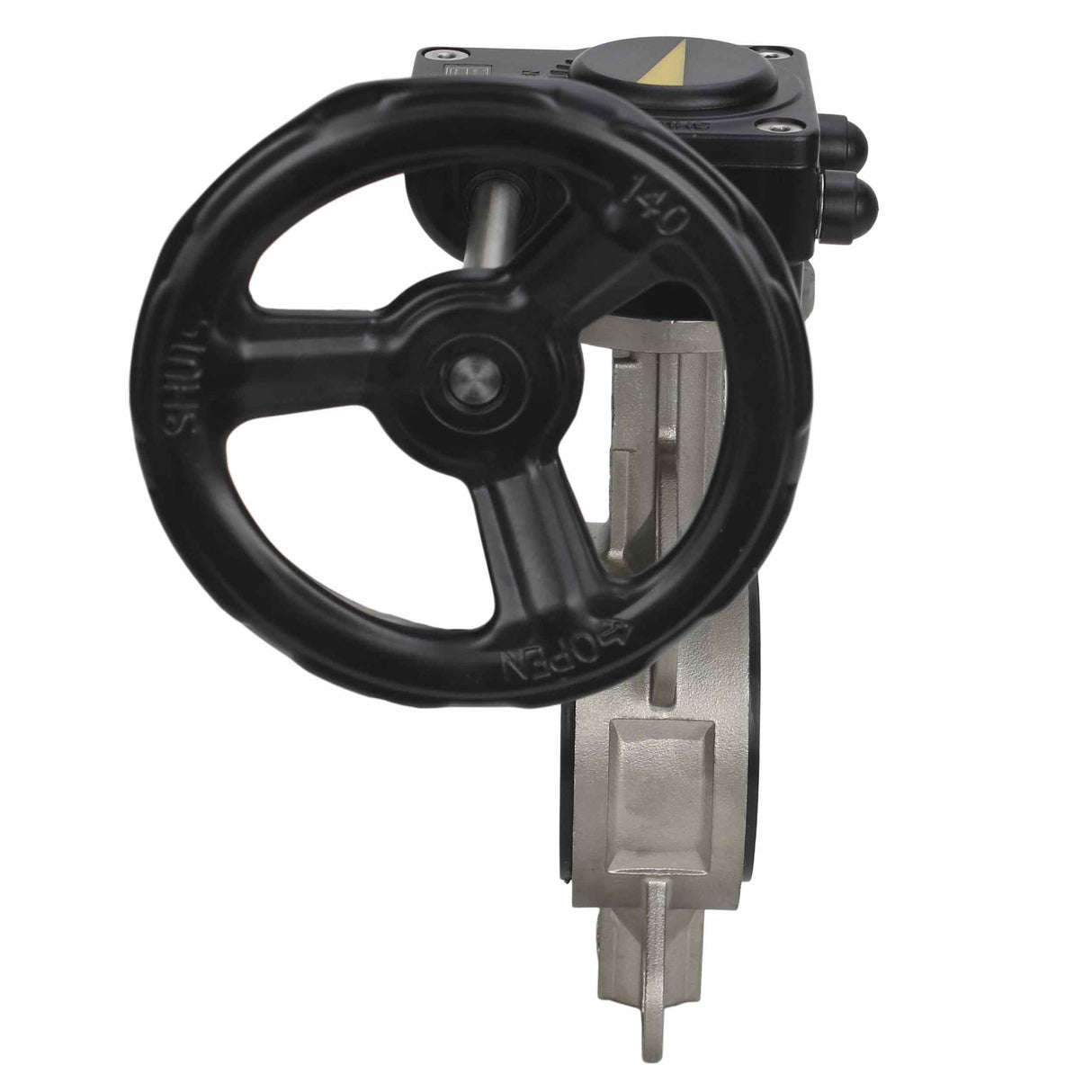

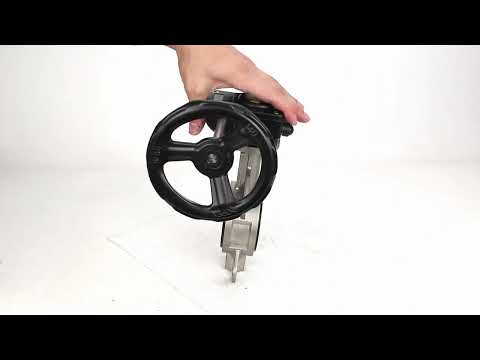

Wasser-Schmetterlingsventil Elephant 316L-316L-VITON Gehäusematerial - Edelstahl AISI 316L, Scheibenmaterial - Edelstahl AISI 316L, Dichtung - Viton mit Getriebe Elephant HAM

€266,34
inkl. MwSt. Versand wird beim Checkout berechnet.

Lieferung und Versand

Die Lieferkosten werden während des Bestellvorgangs festgelegt und variieren je nach mehreren Faktoren, einschließlich Produkttyp, Lieferzeit, Dienstleister und Zielland.

Wenn Sie Fragen zu unseren Produkten, Lieferoptionen oder anderen Themen haben, zögern Sie nicht, uns zu kontaktieren.

Beschreibung

Absperrklappen Elephant werden als Absperr- und Regelventile zur Durchflussregelung in Heizungsanlagen, Wasserversorgungsanlagen sowie in technologischen Prozessen der Lebensmittel-, Chemie-, Öl- und Gas-, Zellstoff- und Papierindustrie eingesetzt.



Abmessungen und Maße von Absperrschmetterlingsventilen Elephant 316L-316L-VITON Gehäusematerial - Edelstahl AISI 316L, Scheibenmaterial - Edelstahl AISI 316L, Dichtung - Viton mit Getriebe Elephant HAM:

DN A B D1 L C D
mm
40 110 56 110 33 48 80
50 162 76 125 45 48 80
65 175 89 145 48 48 80
80 181 95 160 49 48 80
100 200 114 180 55 48 80
125 213 127 210 58 48 80
150 225 140 240 59 48 80
200 260 177 295 64 58 120
250 292 203 355 70 58 120
300 337 242 410 80 58 120

Skizze Schmetterlingsventile Elephant 316L-316L-VITON Gehäusematerial - Edelstahl AISI 316L, Scheibenmaterial - Edelstahl AISI 316L, Dichtung - Viton mit Getriebe Elephant HAM





Materialien der Wasser-Schmetterlingsventile Elephant 316L-316L-VITON Gehäusematerial - Edelstahl AISI 316L, Scheibenmaterial - Edelstahl AISI 316L, Dichtung - Viton mit Getriebe Elephant HAM:

Nr.

Name

Material

1

Körper

Edelstahl AISI 316L/03X16H15M3

2

Manschette

Viton

3

Scheibe

Edelstahl AISI 316L

4

Stängel

Edelstahl AISI 316L

5

Zucht

Edelstahl AISI 316L

6

Buchse

PTFE

7

Ring

NBR (Nitril)

8

Handhaben

Kohlenstoffstahl

Spezifikation
  • Herkunftsland
    China
  • Körpermaterial
    Edelstahl AISI 316
  • Maximal zulässige Temperatur
    200 °C
  • Verbindungstyp
    Kompaktflansch
  • Steuerungstyp
    Gang
  • Betriebsumgebung
    Mineral- und Pflanzenöle, Tierische Fette, Fette und Kraftstoffe, Heiße Luft
  • Nenn­druck
    16 bar
  • Typ der Dichtung
    VITON
  • Disc material
    Edelstahl AISI 316L/1.4404
  • Explosionsgeschützt
    NEIN
  • Thermischer Schutz
    NEIN
  • Drehmoment
    59 Nm
  • Elektropneumatischer Stellungsregler
    NEIN
  • Pneumatischer Antrieb
    NEIN
  • Manuelle Übersteuerung
    Ja
  • Endschalter
    NEIN

Bewertungen (0)

Dokumentation

Zahlung & Sicherheit

Zahlungsmethoden

    Ihre Zahlungsinformationen werden sicher verarbeitet. Wir speichern keine Kreditkartendaten und haben keinen Zugriff auf Ihre Kreditkarteninformationen.ShareRewrite

    Verfügbare Varianten

    SKUAnschlussgrößeDruckPreis VerfügbarkeitAnzahl In den Warenkorb
    D050-25869DN5016 bar €266,34 2 Auf Lager
    D050-25871DN8016 bar €291,73 Ausverkauft
    D050-25872DN10016 bar €699,45 Ausverkauft
    D050-25873DN12516 bar €866,08 Ausverkauft
    D050-25874DN15016 bar €588,43 Ausverkauft
    D050-25875DN20016 bar €979,32 Ausverkauft
    D050-25876DN25016 bar €1.269,94 Ausverkauft
    D050-25877DN30016 bar €1.933,63 Ausverkauft
    D050-25870DN6516 bar €427,41 Ausverkauft
