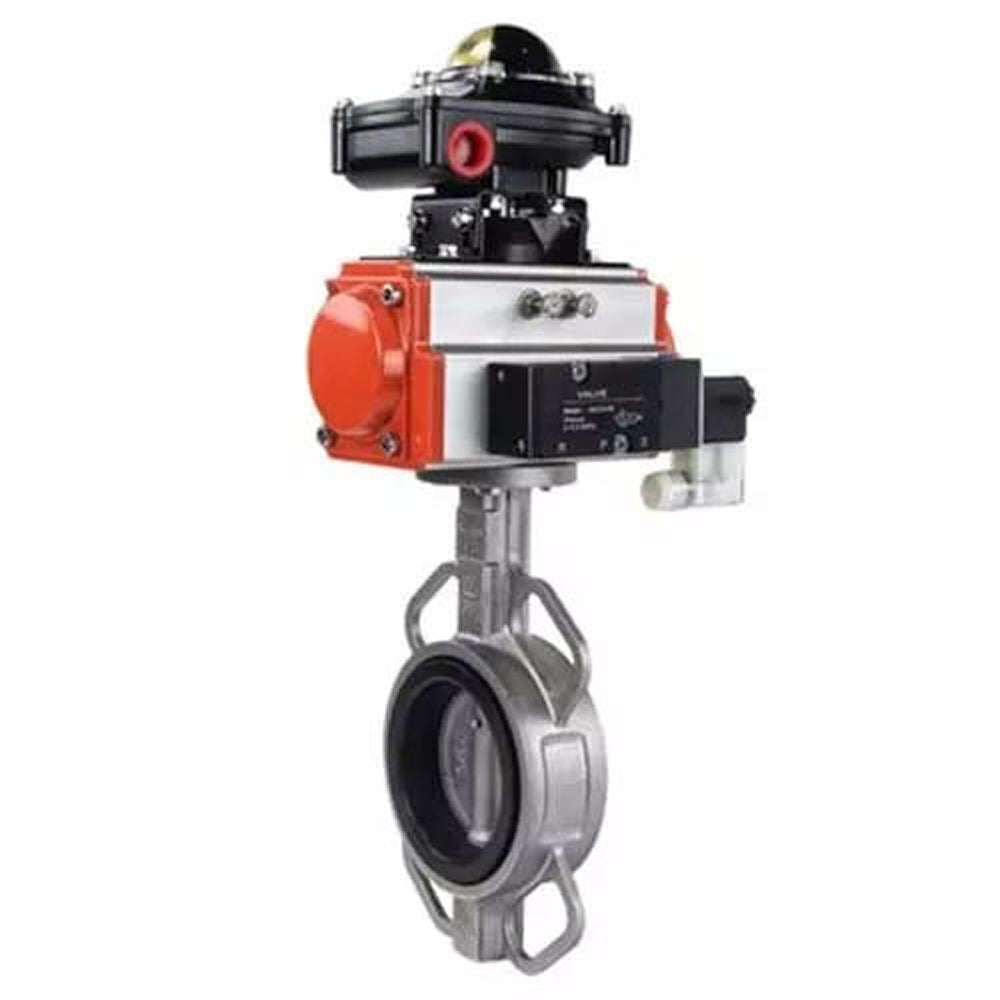

Wasser-Schmetterlingsventil Elephant 316L-316L-VITON Gehäusematerial - Edelstahl AISI 316L, Scheibenmaterial - Edelstahl AISI 316L, Dichtung - Viton mit pneumatischem Antrieb Elephant DA und Endschalterblock APL-410N EX
Wasser-Schmetterlingsventil Elephant 316L-316L-VITON Gehäusematerial - Edelstahl AISI 316L, Scheibenmaterial - Edelstahl AISI 316L, Dichtung - Viton mit pneumatischem Antrieb Elephant DA und Endschalterblock APL-410N EX - DN50 / 16 bar ist auf Lager und wird versandt, sobald es wieder verfügbar ist
Verfügbarkeit für Abholungen konnte nicht geladen werden
Lieferung und Versand
Lieferung und Versand
Die Lieferkosten werden während des Bestellvorgangs festgelegt und variieren je nach mehreren Faktoren, einschließlich Produkttyp, Lieferzeit, Dienstleister und Zielland.
Beschreibung
Beschreibung
Absperrklappe Elephant ist für den Einsatz als Absperr- oder Regelventile zur Durchflusssteuerung in Wärmelieferungssystemen, Wasserversorgungssystemen, in technologischen Prozessen der Lebensmittel-, Chemie-, Öl- und Gas-, Zellstoff- und Papierindustrie sowie anderen Industriezweigen konzipiert.
Pneumatische Drehaktuatoren Elephant-DA sind für die Automatisierung des Steuerungsprozesses von industriellen Absperrventilen - Schiebern, Kugelhähnen - konzipiert. Die pneumatischen Aktuatoren Elephant-DA sind für den Betrieb sowohl im Innen- als auch im Außenbereich ausgelegt. Alle internen und externen Teile sind korrosionsbeständig beschichtet.
Die Endschaltereinheit APL-410N EX ist für die visuelle und elektrische Signalisierung der Endstellungen von Ventilen konzipiert. Sie wird auf der Oberfläche des pneumatischen Antriebs montiert und mit der Antriebswelle verbunden – DIN-Standard. Das abgedichtete Gehäuse enthält üblicherweise zwei Sensoren, die die Position der Antriebswelle überwachen und die Endstellungen signalisieren. Die visuelle Anzeige der Position kann am Gehäuse der Einheit beobachtet werden, dort befindet sich ein 3D-Visueller Indikator ROT-GESCHLOSSEN und GELB-GEÖFFNET.
Technische Parameter des Wasser-Schmetterlingsventils Elephant 316L-316L-VITON Gehäusematerial - Edelstahl AISI 316L, Scheibenmaterial - Edelstahl AISI 316L, Dichtung - Viton mit pneumatischem Antrieb Elephant DA und Endschalterblock APL-410N EX:
|
Nennweite DN, mm |
50–300 |
|
Nenndruck PN, bar |
16 |
|
Durchflussrichtung |
Zweiwege |
|
Umgebungstemperatur t, °C |
Von -20 bis +200: für VITON |
|
Arbeitsmedium |
VITON: Mineral- und Pflanzenöle, tierische Fette, Schmierstoffe und Kraftstoffe, Heißluft und Dampf |
|
Verbindung zur Pipeline |
Zwischenflansch |
|
Art der Steuerung |
Handhaben |
Materialien des Wasser-Schmetterlingsventils Elephant 316L-316L-VITON Gehäusematerial - Edelstahl AISI 316L, Scheibenmaterial - Edelstahl AISI 316L, Dichtung - Viton mit pneumatischem Antrieb Elephant DA und Endschalterblock APL-410N EX:
|
Nr. |
Name |
Material |
|
1 |
Körper |
Edelstahl AISI 316L |
|
2 |
Scheibe |
Edelstahl AISI 316L |
|
3 |
Manschette |
VITON |
|
4 |
Stängel |
Edelstahl AISI 316L |
|
5 |
Zucht |
Edelstahl AISI 316L |
|
6 |
Buchse |
PTFE |
|
7 |
Dichtungsring |
NBR (Nitril) |
|
8 |
Platte |
Kohlenstoffstahl |
Technische Merkmale der Elephant-DA Pneumatikaktuatoren:
| Design | Doppeltwirkend | |
| Nenndruck PN, bar | 12 | |
| Betriebsdruck, bar | 2…8 | |
| Betriebsmedium | Gefilterte Druckluft oder nicht aggressive Gase, Öle | |
| Maximaler Partikeldurchmesser | weniger als 30 µm2 | |
| Betriebstemperatur t, ⁰C | • von -20 bis +80 • von -40 bis +80 (Niedertemperaturversion) • von -20 bis +160 (in trockener Luft) |
|
| Einstellbereich | ± 5° für die Drehung bei 0° und 90° | |
| Manuelle Duplizierung | Ja | |
| Positionsanzeige | offen/geschlossen | |
| Betriebsumgebung | innen und außen. (Alle internen und externen Teile sind mit einer Korrosionsschutzbeschichtung versehen) | |
Pneumatische Antriebskomponenten Materialien Elephant DA:
| Nr. | Name | Material |
| 1 | Körper | extrudiertes Aluminium |
| 2 | Seitenkappen | Aluminiumguss |
| 3 | Gang | Edelstahl |
| 4 | Kolben | Stahl/Aluminium |
| 5 | Stecker | Edelstahl |
| 6 | Kolbenring | NBR |
| 7 | Federn | Federstahl |
| 8 | Kolbenlager | technischer Kunststoff |
| 9 | Kolbenring | NBR |
| 10 | Stecker | NBR |
| 11 | Druckring | technischer Kunststoff |
| 12 | Ring | technischer Kunststoff |
| 13 | Waschmaschine | Edelstahl |
| 14 | Federklammer | Edelstahl |
| 15 | Indikator | Plastik |
| 16 | Anzeigekörper | Plastik |
| 17 | Lager | technischer Kunststoff |
| 18 | Nocken | Stahl |
| 19 | Lager | NBR |
| 20 | Lager | technischer Kunststoff |
| 21 | Lager | technischer Kunststoff |
| 22 | O-Ring | NBR |
| 23 | O-Ring | NBR |
| 24 | Lager | Edelstahl |
| 25 | Einstellmutter | Edelstahl |
| 26 | Einstellschraube | Edelstahl |
| 27 | Buchse | Aluminium |
Technische Merkmale des Endschalterelements APL-410N EX:
| Körper | Allwetter IP65 explosionsgeschützt Exd IIB T6 |
| Kabelverschraubungen | 2 x NPT1/2" |
| Klemmleisten | 8 Punkte (0,05 - 2,5) mm2 |
| Positionsanzeige | 0 - 90° (90° freie Drehung) GESCHLOSSEN - rot; OFFEN - gelb |
| Schalter/Sensoren | zwei mechanische Schalter zwei Näherungssensoren |
| Nennspannung, V | 250 |
| Zulässige Umgebungstemperatur, °C | von -25 bis +80 |
| Lebensdauer, Jahre | 10 |
Materialien des Endschalterelements APL-410N EX:
| Name | Materialien |
| Gehäusedeckel und Gehäuse | Aluminiumdruckguss |
| Welle | Edelstahl |
| Blinkerabdeckung | Polycarbonat |
| Nocken | Polycarbonat |
| Frühling | Edelstahl |
| Gehäusedeckelschrauben | Edelstahl |
| O-Ring | NBR |
| Buchse | Bronze |
| Dichtring (Welle) | Edelstahl |
| Erdungsklemme | Edelstahl |
| Indikator | ABS-Kunststoff / Polycarbonat |
| Halterung | Edelstahl |
Pässe und Zertifikate
Datenblatt für Elephant DA/SA-xxx doppeltwirkenden pneumatischen Antrieb mit Rückstellfedern
Spezifikation
Spezifikation
-
Herkunftsland
-
Körpermaterial
-
Maximal zulässige Temperatur
-
Verbindungstyp
-
Nenndruck
-
Typ der Dichtung
-
Disc material
-
Ventilrückmeldung
-
Explosionsgeschützt
-
Drehmoment
-
Pneumatischer Antrieb
-
Manuelle Übersteuerung
-
Endschalter
