Wasser-Schmetterlingsventil Elephant AL-316L-EPDM Gehäusematerial - Al – Valve Elephant
Elephant  |  SKU: D050-32518

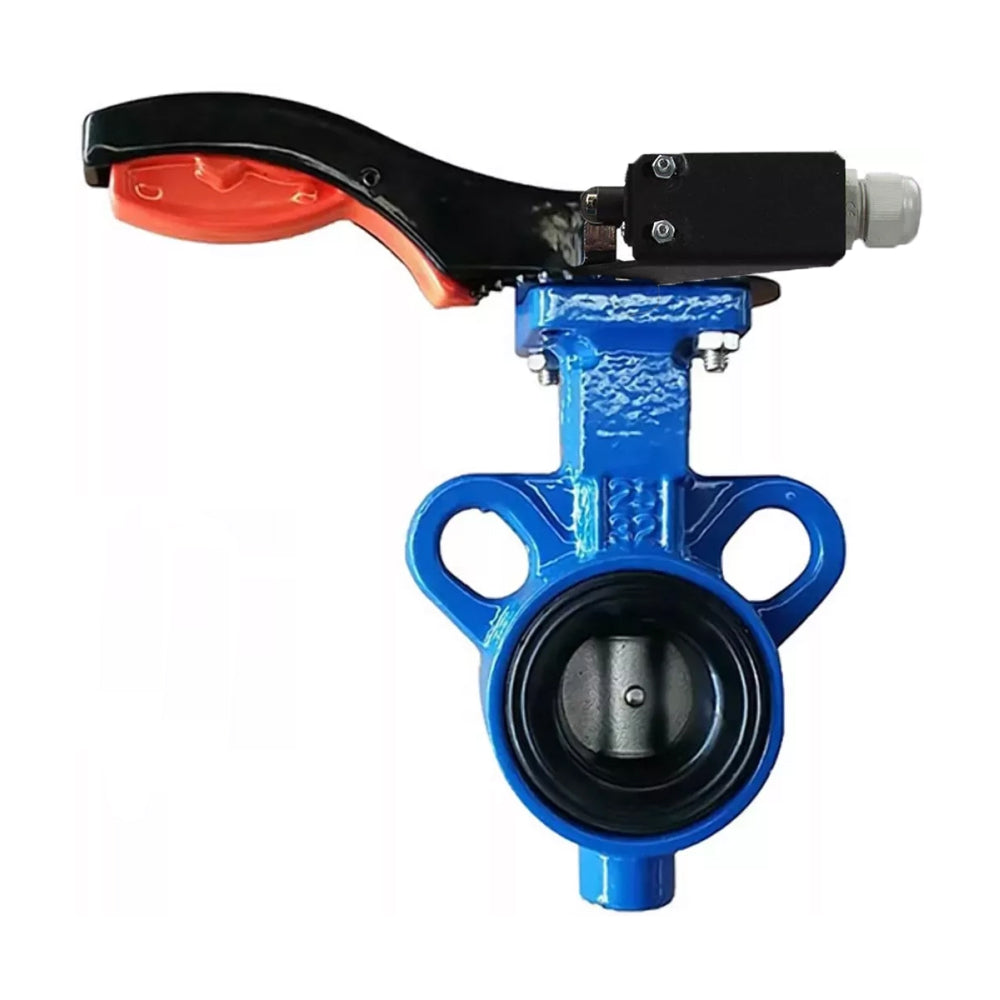

Wasser-Schmetterlingsventil Elephant AL-316L-EPDM Gehäusematerial - Aluminiumlegierung, Scheibenmaterial - Edelstahl AISI 316L, Dichtung - EPDM mit Griff, mit zwei LS-103 250V Endschaltern und einer Halterung zur Montage der Endschalter

€108,23
inkl. MwSt. Versand wird beim Checkout berechnet.

Wasser-Schmetterlingsventil Elephant AL-316L-EPDM Gehäusematerial - Aluminiumlegierung, Scheibenmaterial - Edelstahl AISI 316L, Dichtung - EPDM mit Griff, mit zwei LS-103 250V Endschaltern und einer Halterung zur Montage der Endschalter - DN25 / 16 bar ist auf Lager und wird versandt, sobald es wieder verfügbar ist

Lieferung und Versand

Die Lieferkosten werden während des Bestellvorgangs festgelegt und variieren je nach mehreren Faktoren, einschließlich Produkttyp, Lieferzeit, Dienstleister und Zielland.

Wenn Sie Fragen zu unseren Produkten, Lieferoptionen oder anderen Themen haben, zögern Sie nicht, uns zu kontaktieren.

Beschreibung

Absperrklappen Elephant AL-316L-EPDM sind für den Einsatz als Absperr- oder Regelventile zur Durchflusssteuerung in Wärme- und Wasserversorgungssystemen sowie in technologischen Prozessen der Lebensmittel-, Chemie-, Öl- und Gas-, Zellstoff- und Papierindustrie und anderen Branchen konzipiert. Absperrklappen sollten nur zwischen Flanschen mit Bund montiert werden.






Technische Merkmale des Wasser-Schmetterlingsventils Elephant AL-316L-EPDM Gehäusematerial - Aluminiumlegierung, Scheibenmaterial - Edelstahl AISI 316L, Dichtung - EPDM mit Griff, mit zwei LS-103 250V Endschaltern und einer Halterung zur Montage der Endschalter:

Nennweite DN, mm

25–32

Betriebsdruck PN, bar

16

Arbeitstemperatur des Mediums t, °C

Von -20 bis +120

Arbeitsmedium

Kalt- und Warmwasser, luftfrei von Öl und Fett, andere medienneutral zum Material

Durchflussrichtung

Zweiwege

Korpusmaterial

Aluminiumlegierung

Art der Steuerung

Manuell (Griff)

Zusätzliche Option

Elektrische oder pneumatische Antriebsmontage möglich


Abmessungen des Wasser-Schmetterlingsventils Elephant AL-316L-EPDM Gehäusematerial - Aluminiumlegierung, Scheibenmaterial - Edelstahl AISI 316L, Dichtung - EPDM mit Griff, mit zwei LS-103 250V Endschaltern und einer Halterung zur Montage der Endschalter:

DN A, mm B, mm L, mm C, mm D1, mm b, mm
25 93 44,5 36 10 50 8
32 93 44,5 36 10 50 8





Materialien des Wasser-Schmetterlingsventils Elephant AL-316L-EPDM Gehäusematerial - Aluminiumlegierung, Scheibenmaterial - Edelstahl AISI 316L, Dichtung - EPDM mit Griff, mit zwei LS-103 250V Endschaltern und einer Halterung zur Montage der Endschalter:

Nr.

Teilename

Material

1

Körper

Aluminiumlegierung

2

Sitzdichtung

EPDM

3

Stift

Edelstahl SS304

4

Scheibe

Edelstahl 316L

5

Stängel

Edelstahl SS410

6

Dichtungsring

EPDM

7

Platte

Stahl

8

Handhaben

Sphäroguss

9

Bolzen

Edelstahl SS201

10

Dichtung

Edelstahl SS201

11

Nuss

Edelstahl SS201

12

Dichtung

Edelstahl SS201



Spezifikation
  • Herkunftsland
    China
  • Körpermaterial
    Aluminiumlegierung
  • Maximal zulässige Temperatur
    120 °C
  • Verbindungstyp
    Kompaktflansch
  • Nenn­druck
    16 bar
  • Typ der Dichtung
    EPDM
  • Disc material
    Edelstahl AISI 316L/1.4404
  • Pneumatischer Antrieb
    NEIN
  • Endschalter
    Ja

Bewertungen (0)

Dokumentation
nullEnd sensor ELEPHANT LS-103 250V 6A for rotary disk gates

Zahlung & Sicherheit

Zahlungsmethoden

    Ihre Zahlungsinformationen werden sicher verarbeitet. Wir speichern keine Kreditkartendaten und haben keinen Zugriff auf Ihre Kreditkarteninformationen.ShareRewrite

    Verfügbare Varianten

    SKUAnschlussgrößeDruckPreis VerfügbarkeitAnzahl In den Warenkorb
    D050-32518DN2516 bar €108,23 0 Auf Lager
    D050-32519DN3216 bar €108,23 Ausverkauft
