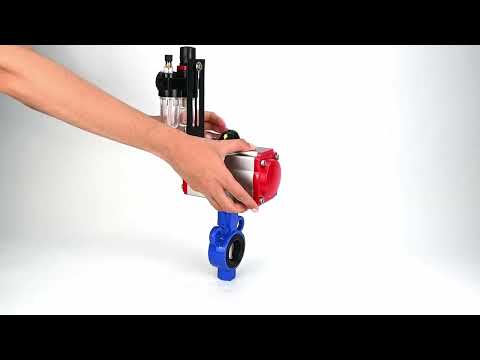

Wasser-Schmetterlingsventil Elephant al-316l-epdm-elephant-da-4m310-110/220-afc2000, Gehäusematerial - Aluminiumlegierung, Scheibenmaterial - Edelstahl AISI 316L, Dichtung - EPDM, pneumatisch betätigt
Wasser-Schmetterlingsventil Elephant al-316l-epdm-elephant-da-4m310-110/220-afc2000, Gehäusematerial - Aluminiumlegierung, Scheibenmaterial - Edelstahl AISI 316L, Dichtung - EPDM, pneumatisch betätigt - DN25 / 16 bar ist auf Lager und wird versandt, sobald es wieder verfügbar ist
Verfügbarkeit für Abholungen konnte nicht geladen werden
Lieferung und Versand
Lieferung und Versand
Die Lieferkosten werden während des Bestellvorgangs festgelegt und variieren je nach mehreren Faktoren, einschließlich Produkttyp, Lieferzeit, Dienstleister und Zielland.
Beschreibung
Beschreibung
Absperrklappen Elephant al-316l-epdm sind für den Einsatz als Absperr- oder Regelventile zur Durchflusssteuerung in Wärme- und Wasserversorgungssystemen, in technologischen Prozessen der Lebensmittel-, Chemie-, Öl- und Gas-, Zellstoff- und Papierindustrie sowie anderen Branchen konzipiert. Absperrklappen sollten nur zwischen Flanschen mit Bund montiert werden.
Pneumatische doppeltwirkende Drehaktuatoren und pneumatische Drehaktuatoren mit Rückstellfedern sind für die Automatisierung des Steuerprozesses von industriellen Absperrventilen - Schiebern, Kugelhähnen - konzipiert. Elephant pneumatische Aktuatoren sind für den Betrieb sowohl im Innen- als auch im Außenbereich ausgelegt. Alle internen und externen Teile sind korrosionsbeständig beschichtet.
Pneumatische Ventile werden zur Steuerung in pneumatischen Systemen mit NAMUR-Andockfläche verwendet, um die Ventile durch Löcher im Gehäuse zu installieren.
AFC2000 Elephant Luftaufbereitungseinheiten sind dafür ausgelegt, Druckluft von Feuchtigkeitstropfen und festen Partikeln zu reinigen, Kondensat zu entfernen, den Druck automatisch auf dem eingestellten Niveau zu halten und Schmiermittel aus dem Tank im Druckluftstrom an die Elemente des pneumatischen Systems mit einem großen Kapazitätsbereich von 500 Litern/Minute bis 10.000 Litern/Minute zuzuführen. Der Schmierstoffgeber fügt dem pneumatischen System Öl mit einer Viskosität von 32 mm²/s (=cSt) bei 40 °C zur weiteren Schmierung von Steuerelementen wie Pneumatikzylindern und Pneumatikventilen hinzu.
Technische Parameter des Wasser-Schmetterlingsventils Elephant al-316l-epdm-elephant-da-4m310-110/220-afc2000, Gehäusematerial - Aluminiumlegierung, Scheibenmaterial - Edelstahl AISI 316L, Dichtung - EPDM, pneumatisch betätigter Antrieb:
|
Nennweite DN, mm |
25–32 |
|
Betriebsdruck PN, bar |
16 |
|
Arbeitstemperatur des Mediums t, °C |
Von -20 bis +120 |
|
Arbeitsmedium |
Kalt- und Warmwasser, ölfreie und fettfreie Luft, andere medienneutrale Stoffe |
|
Durchflussrichtung |
Zweiwege |
|
Korpusmaterial |
Aluminiumlegierung |
|
Art der Steuerung |
Manuell (Griff) |
|
Zusätzliche Option |
Elektrische oder pneumatische Antriebsmontage möglich (ISO 5211-2001) |
|
Nenndruck PN, MPa (kg/cm²) |
1.2 (12) |
|
Betriebsdruck, bar |
2–8 |
|
Arbeitsmedium |
Gefilterte Druckluft oder nicht aggressive Gase, Öle |
|
Maximaler Partikeldurchmesser |
Weniger als 30 µm² |
|
Betriebstemperatur, °C |
-20 bis +80 |
|
Einstellbereich |
5° für Rotation bei 0° und 90° |
|
Manuelle Duplizierung |
Ja |
|
Positionsanzeige |
Offen/geschlossen |
|
Betriebsumgebung |
Innen und außen (alle internen und externen Teile sind korrosionsgeschützt beschichtet) |
Technische Merkmale des Pneumatikventils 4M310-08 220V:
| Design | Spulentyp |
| Nenn-Druck PN, MPa (kg/cm2) | 1,2 (12) |
| Arbeitsdruck, bar | 1,5…8 |
| Betriebsmedium | gefilterte Druckluft |
| Umgebungstemperatur t, ⁰C | von +5 bis +50 |
| Antworthäufigkeit | 5 Zyklen/Sekunde |
| Manuelle Duplizierung | Ja |
| Schutzgrad | IP 65 |
| Befestigung | durch Löcher im Gehäuse |
| Korpusmaterial | eloxiertem Aluminium |
| Ansprechzeit | 0,05 Sek. |
Technische Merkmale der AFC2000 Luftversorgungseinheit:
| Betriebsdruck, bar | 8 |
| Maximaldruck, bar | 10 |
| Einstellbarer Druckbereich, bar | 0,5 ÷ 9 |
| Bruchdruck, bar | 15 |
| Luftanschluss | 1/4" |
| Betriebstemperatur, ⁰C | von -5 bis +60 |
| Größe der gefilterten Partikel, µm | 40 |
| Ölviskosität | ISO VG 32 |
| Gewicht, kg | 0,395 |
| Set-Inhalt | Filter-Feuchtigkeitsabscheider, Druckregler, Schmiergerät, Halterung |
Pässe und Zertifikate
Spezifikation
Spezifikation
-
Herkunftsland
-
Körpermaterial
-
Maximal zulässige Temperatur
-
Verbindungstyp
-
Steuerungstyp
-
Nenndruck
-
Typ der Dichtung
-
Disc material
-
Spannung
-
Ventilrückmeldung
-
Explosionsgeschützt
-
Drehmoment
-
Pneumatischer Antrieb
-
Manuelle Übersteuerung
-
Endschalter
Bewertungen (0)
Bewertungen (0)
Air treatment unit AFC2000 ELEPHANT
Pneumatic valve ELEPHANT 4M310-08 spool typeZahlung & Sicherheit
