Elephant  |  SKU: D050-25642

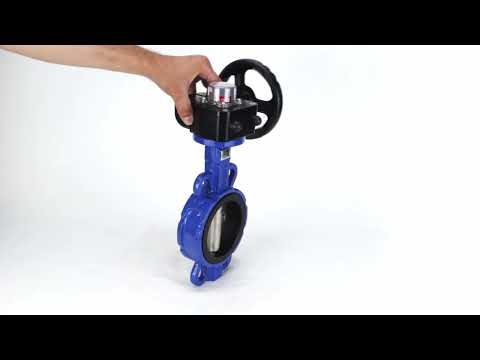

Wasser-Schmetterlingsventil Elephant g50-g40-epdm-elephant-hgb, Gehäusematerial - Gusseisen GGG50, Scheibenmaterial - Gusseisen GGG40, Dichtung - EPDM, getriebegetrieben

€105,14
inkl. MwSt. Versand wird beim Checkout berechnet.

Lieferung und Versand

Die Lieferkosten werden während des Bestellvorgangs festgelegt und variieren je nach mehreren Faktoren, einschließlich Produkttyp, Lieferzeit, Dienstleister und Zielland.

Wenn Sie Fragen zu unseren Produkten, Lieferoptionen oder anderen Themen haben, zögern Sie nicht, uns zu kontaktieren.

Beschreibung

Schmetterlingsventile sind für die Installation an Rohrleitungen in automatischen Steuerungssystemen der Wärme- und Wasserversorgung sowie in stationären Klima- und Lüftungsanlagen in Industrie- und Zivilgebäuden ausgelegt.
Reducer Elephant ermöglicht es, die erforderliche Positionierung des Absperrkörpers manuell um eine Vierteldrehung einzustellen und dient als Alternative zu pneumatischen, elektrischen oder hydraulischen Vierteldreh-Antrieben.



Abmessungen und Maße von Wasser-Schmetterlingsventilen Elephant g50-g40-epdm-elephant-hgb, Gehäusematerial - Gusseisen GGG50, Scheibenmaterial - Gusseisen GGG40, Dichtung - EPDM, getriebegetrieben:

DN A B D1 L ICH R D
40 105 55 75 33 48 140 80
50 161 80 84.5 43 48 140 80
65 175 89 104.5 45 48 140 80
80 181 95 123.5 45 48 140 80
100 200 114 139.5 52 48 140 80
125 213 127 169.5 55 48 140 80
150 226 139 196 55 48 140 80
200 260 175 247 60 58 250 100
250 292 203 304 68 58 250 100
300 337 242 358 78 58 250 100




Materialien von Wasser-Schmetterlingsventilen Elephant g50-g40-epdm-elephant-hgb, Gehäusematerial - Gusseisen GGG50, Scheibenmaterial - Gusseisen GGG40, Dichtung - EPDM, getriebegetrieben:

Nr.

Teilename

Material

1

Körper

Hochfester Gusseisen GGG50

2

Scheibe

Gusseisen GGG40 mit hoher Festigkeit

3

Sitzdichtung

EPDM

4

Oberer Schaft

Edelstahl AISI 420

5

Unterer Schaft

Edelstahl AISI 420

6

Sicherungsring

Stahl AISI 201

7

Staubtuch

NBR

8

Schaftdichtung

NBR

9

Buchse

Stahl AISI 201

10

Stecker

Plastik

11

Sicherungsring

Stahl

Spezifikation
  • Herkunftsland
    China
  • Körpermaterial
    Gusseisen GGG50/EN-GJS-500-7
  • Maximal zulässige Temperatur
    110 °C
  • Verbindungstyp
    Kompaktflansch
  • Steuerungstyp
    Gang
  • Nenn­druck
    16 bar
  • Typ der Dichtung
    EPDM
  • Disc material
    Gusseisen GGG40/EN-GJS-400-15
  • Explosionsgeschützt
    NEIN
  • Thermischer Schutz
    NEIN
  • Drehmoment
    420 Nm
  • Pneumatischer Antrieb
    NEIN
  • Endschalter
    NEIN

Bewertungen (0)

Dokumentation

Zahlung & Sicherheit

Zahlungsmethoden

    Ihre Zahlungsinformationen werden sicher verarbeitet. Wir speichern keine Kreditkartendaten und haben keinen Zugriff auf Ihre Kreditkarteninformationen.ShareRewrite

    Verfügbare Varianten

    SKUAnschlussgrößeDruckPreis VerfügbarkeitAnzahl In den Warenkorb
    D050-25642DN4016 bar €105,14 1 Auf Lager
    D050-25643DN5016 bar €105,52 2 Auf Lager
    D050-25644DN6516 bar €110,19 2 Auf Lager
    D050-25645DN8016 bar €117,70 2 Auf Lager
    D050-25646DN10016 bar €130,41 2 Auf Lager
    D050-25647DN12516 bar €142,57 2 Auf Lager
    D050-25648DN15016 bar €155,14 2 Auf Lager
    D050-25649DN20016 bar €344,36 Ausverkauft
    D050-25650DN25016 bar €377,73 Ausverkauft
    D050-25651DN30016 bar €515,95 Ausverkauft
