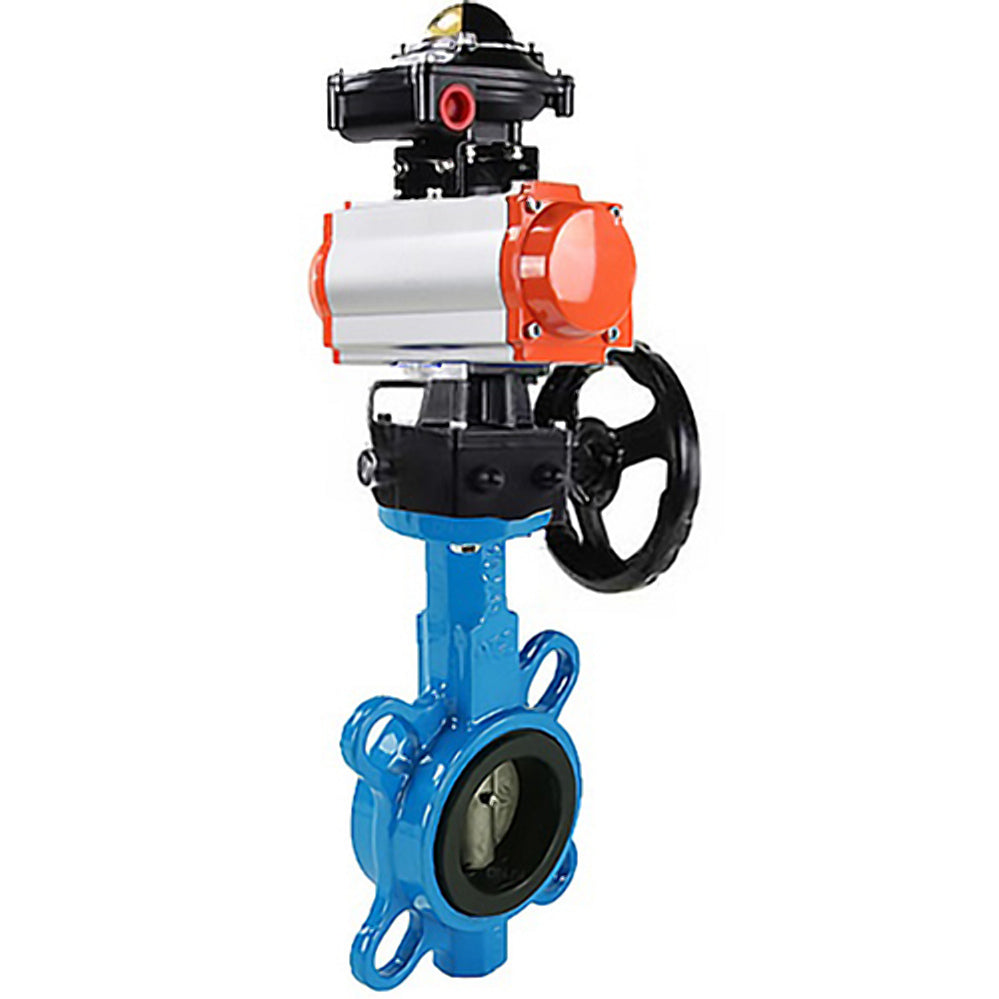

Wasser-Schmetterlingsventil Elephant GG25-316L-NBR Gehäusematerial - Gusseisen GG25, Scheibenmaterial - Edelstahl 316L, Dichtung - NBR mit pneumatischem Antrieb DA, Endschalterblock APL-410N EX und manueller Verdoppler HDM
Wasser-Schmetterlingsventil Elephant GG25-316L-NBR Gehäusematerial - Gusseisen GG25, Scheibenmaterial - Edelstahl 316L, Dichtung - NBR mit pneumatischem Antrieb DA, Endschalterblock APL-410N EX und manueller Verdoppler HDM - DN50 / 16 bar ist auf Lager und wird versandt, sobald es wieder verfügbar ist
Verfügbarkeit für Abholungen konnte nicht geladen werden
Lieferung und Versand
Lieferung und Versand
Die Lieferkosten werden während des Bestellvorgangs festgelegt und variieren je nach mehreren Faktoren, einschließlich Produkttyp, Lieferzeit, Dienstleister und Zielland.
Beschreibung
Beschreibung
Absperrklappe Elephant GG25-316L-NBR ist für den Einsatz als Absperr- oder Regelventile zur Durchflussregelung in Wärmelieferungssystemen, Wasserversorgungssystemen, in technologischen Prozessen der Lebensmittel-, Chemie-, Öl- und Gas-, Zellstoff- und Papierindustrie sowie anderen Branchen konzipiert.
Pneumatische Drehaktuatoren Elephant-DA sind zur Automatisierung des Prozesses der Steuerung von industriellen Absperrventilen - Schiebern, Kugelhähnen - konzipiert. Elephant Pneumatikaktuatoren sind für den Betrieb sowohl im Innen- als auch im Außenbereich ausgelegt. Alle internen und externen Teile sind korrosionsbeständig beschichtet.
Die Endschaltereinheit APL-410N EX ist für die visuelle und elektrische Signalisierung der Endstellungen von Ventilen konzipiert. Sie wird auf der Oberfläche des pneumatischen Antriebs montiert und mit der Antriebswelle verbunden – DIN-Standard. Das abgedichtete Gehäuse enthält üblicherweise zwei Sensoren, die die Position der Antriebswelle überwachen und die Endstellungen signalisieren. Die visuelle Anzeige der Position kann am Gehäuse der Einheit beobachtet werden, dort befindet sich ein 3D-Visueller Indikator ROT-GESCHLOSSEN und GELB-GEÖFFNET.
Technische Parameter des Wasser-Schmetterlingsventils Elephant GG25-316L-NBR Gehäusematerial - Gusseisen GG25, Scheibenmaterial - Edelstahl 316L, Dichtung - NBR mit pneumatischem Antrieb DA, Endschalterblock APL-410N EX und manueller Verdoppler HDM:
|
Nennweite DN, mm |
40 - 300 |
|
Betriebsdruck PN, bar |
16 |
|
Arbeitstemperatur des Mediums t, °C |
von -20 bis +120 |
|
Arbeitsmedium |
kalt- und warmwasser, luft ohne öl und fett, andere medien, die gegenüber dem material neutral sind |
|
Durchflussrichtung |
Zweiwege |
|
Art der Steuerung |
handhaben |
|
Rohrleitungsanschluss |
Zwischenflansch |
|
Korpusmaterial |
Gusseisen GG25 |
Materialien des Wasser-Schmetterlingsventils Elephant GG25-316L-NBR Gehäusematerial - Gusseisen GG25, Scheibenmaterial - Edelstahl 316L, Dichtung - NBR mit pneumatischem Antrieb DA, Endschalterblock APL-410N EX und manueller Verdoppler HDM:
|
Nr. |
Teilename |
Material |
|
1 |
Körper |
Gusseisen GG25 |
|
2 |
Sitzdichtung |
NBR |
|
3 |
Scheibe |
Edelstahl 316L |
|
4 |
Stängel |
Edelstahl AISI 416 |
|
5 |
Stift |
Edelstahl AISI 420 |
|
6 |
Buchse |
PTFE |
|
7 |
Dichtungsring |
NBR |
|
8 |
Platte |
Kohlenstoffstahl |
Technische Merkmale der Elephant-DA Pneumatikaktuatoren:
| Design | Doppeltwirkend | |
| Nenndruck PN, bar | 12 | |
| Betriebsdruck, bar | 2…8 | |
| Betriebsmedium | Gefilterte Druckluft oder nicht aggressive Gase, Öle | |
| Maximaler Partikeldurchmesser | weniger als 30 µm2 | |
| Betriebstemperatur t, ⁰C | • von -20 bis +80 • von -40 bis +80 (Niedertemperaturversion) • von -20 bis +160 (in trockener Luft) |
|
| Einstellbereich | ± 5° für die Drehung bei 0° und 90° | |
| Manuelle Duplizierung | Ja | |
| Positionsanzeige | offen/geschlossen | |
| Betriebsumgebung | innen und außen. (Alle internen und externen Teile sind mit einer Korrosionsschutzbeschichtung versehen) | |
Pneumatische Antriebskomponenten Materialien Elephant DA:
| Nr. | Name | Material |
| 1 | Körper | extrudiertes Aluminium |
| 2 | Seitenkappen | Aluminiumguss |
| 3 | Gang | Edelstahl |
| 4 | Kolben | Stahl/Aluminium |
| 5 | Stecker | Edelstahl |
| 6 | Kolbenring | NBR |
| 7 | Federn | Federstahl |
| 8 | Kolbenlager | technischer Kunststoff |
| 9 | Kolbenring | NBR |
| 10 | Stecker | NBR |
| 11 | Druckring | technischer Kunststoff |
| 12 | Ring | technischer Kunststoff |
| 13 | Waschmaschine | Edelstahl |
| 14 | Federklammer | Edelstahl |
| 15 | Indikator | Plastik |
| 16 | Anzeigekörper | Plastik |
| 17 | Lager | technischer Kunststoff |
| 18 | Nocken | Stahl |
| 19 | Lager | NBR |
| 20 | Lager | technischer Kunststoff |
| 21 | Lager | technischer Kunststoff |
| 22 | O-Ring | NBR |
| 23 | O-Ring | NBR |
| 24 | Lager | Edelstahl |
| 25 | Einstellmutter | Edelstahl |
| 26 | Einstellschraube | Edelstahl |
| 27 | Buchse | Aluminium |
Technische Merkmale des Endschalterelements APL-410N EX:
| Körper | Allwetter IP65 explosionsgeschützt Exd IIB T6 |
| Kabelverschraubungen | 2 x NPT1/2" |
| Klemmleisten | 8 Punkte (0,05 - 2,5) mm2 |
| Positionsanzeige | 0 - 90° (90° freie Drehung) GESCHLOSSEN - rot; OFFEN - gelb |
| Schalter/Sensoren | zwei mechanische Schalter zwei Näherungssensoren |
| Nennspannung, V | 250 |
| Zulässige Umgebungstemperatur, °C | von -25 bis +80 |
| Lebensdauer, Jahre | 10 |
Materialien des Endschalterelements APL-410N EX:
| Name | Materialien |
| Gehäusedeckel und Gehäuse | Aluminiumdruckguss |
| Welle | Edelstahl |
| Blinkerabdeckung | Polycarbonat |
| Nocken | Polycarbonat |
| Frühling | Edelstahl |
| Gehäusedeckelschrauben | Edelstahl |
| O-Ring | NBR |
| Buchse | Bronze |
| Dichtring (Welle) | Edelstahl |
| Erdungsklemme | Edelstahl |
| Indikator | ABS-Kunststoff / Polycarbonat |
| Halterung | Edelstahl |
Pässe und Zertifikate
Datenblatt für Elephant DA/SA-xxx doppeltwirkenden pneumatischen Antrieb mit Rückstellfedern
Spezifikation
Spezifikation
-
Herkunftsland
-
Körpermaterial
-
Maximal zulässige Temperatur
-
Verbindungstyp
-
Nenndruck
-
Typ der Dichtung
-
Disc material
-
Ventilrückmeldung
-
Explosionsgeschützt
-
Drehmoment
-
Pneumatischer Antrieb
-
Manuelle Übersteuerung
-
Endschalter
