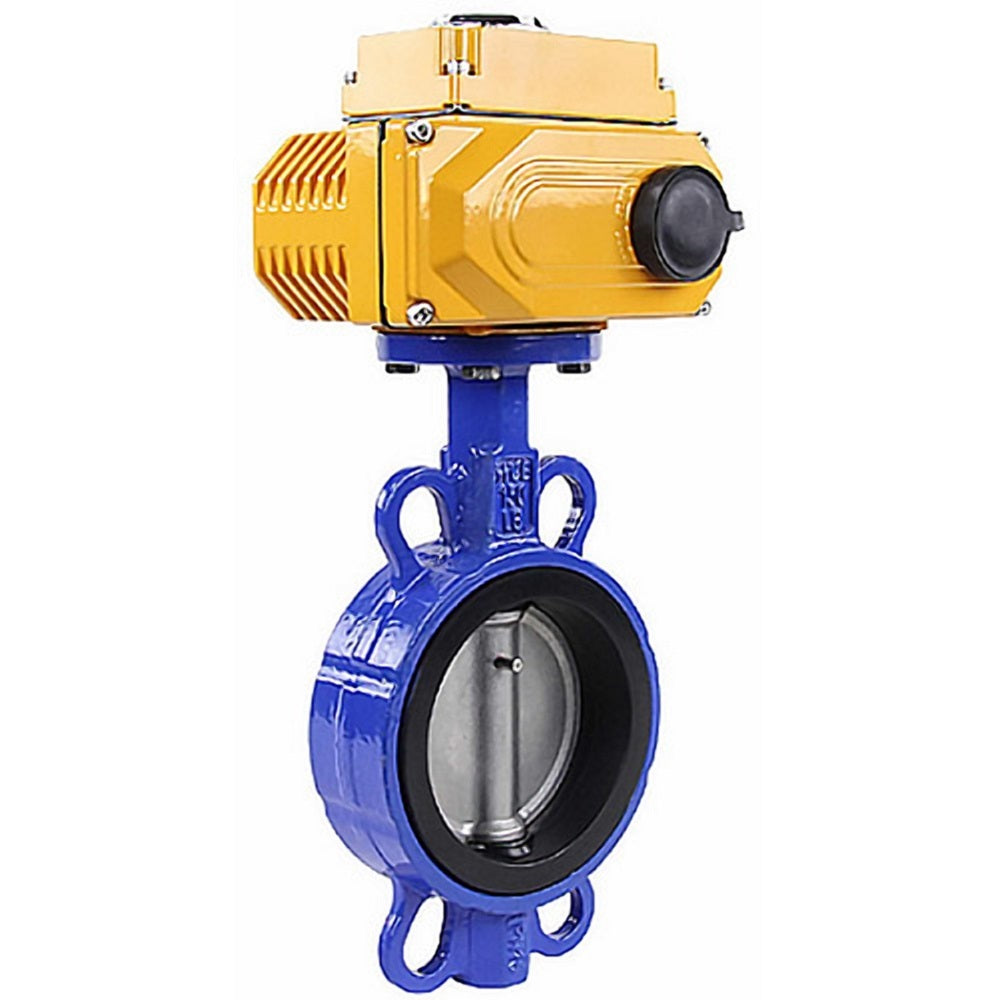

Wasser-Schmetterlingsventil Elephant gg25-316l-nbr-elephant-380v, Gehäusematerial - Gusseisen GG25, Scheibenmaterial - Edelstahl AISI 316L, Dichtung - NBR, elektrisch betriebenes Stellglied
Wasser-Schmetterlingsventil Elephant gg25-316l-nbr-elephant-380v, Gehäusematerial - Gusseisen GG25, Scheibenmaterial - Edelstahl AISI 316L, Dichtung - NBR, elektrisch betriebenes Stellglied - DN40 / 16 bar ist auf Lager und wird versandt, sobald es wieder verfügbar ist
Verfügbarkeit für Abholungen konnte nicht geladen werden
Lieferung und Versand
Lieferung und Versand
Die Lieferkosten werden während des Bestellvorgangs festgelegt und variieren je nach mehreren Faktoren, einschließlich Produkttyp, Lieferzeit, Dienstleister und Zielland.
Beschreibung
Beschreibung
Ein Wasser-Absperrschmetterlingsventil ist eine Art Ventil, das verwendet wird, um den Durchfluss von Wasser oder anderen Flüssigkeiten durch eine Rohrleitung zu steuern. Es erhält seinen Namen von der schmetterlingsförmigen Scheibe im Inneren des Ventils, die rotiert, um den Durchfluss zu öffnen oder zu schließen. Wenn das Ventil vollständig geöffnet ist, ist die Scheibe parallel zur Flussrichtung positioniert, was einen ungehinderten Durchfluss von Wasser ermöglicht. Wenn das Ventil geschlossen ist, wird die Scheibe senkrecht zum Fluss gedreht und blockiert effektiv den Wasserfluss. Wasser-Absperrschmetterlingsventile werden häufig in verschiedenen Branchen und Anwendungen eingesetzt, darunter Wasseraufbereitungsanlagen, Abwassersysteme, Bewässerungssysteme und industrielle Prozesse. Sie sind bekannt für ihr kompaktes Design, ihre leichte Bauweise und ihre einfache Installation. Diese Ventile werden oft wegen ihrer schnellen Bedienung bevorzugt, da die Scheibe mit einer einfachen Vierteldrehung geöffnet oder geschlossen werden kann. Schmetterlingsventile können manuell mit einem Griff oder Hebel betätigt werden oder automatisiert mit elektrischen, pneumatischen oder hydraulischen Antrieben, um das Ventil aus der Ferne zu steuern. Sie sind bekannt für ihren geringen Druckverlust und relativ niedrige Kosten im Vergleich zu anderen Ventiltypen. Es ist erwähnenswert, dass Wasser-Absperrschmetterlingsventile speziell für den Einsatz mit Wasser und kompatiblen Flüssigkeiten ausgelegt sind. Für Ventile, die für den Einsatz mit korrosiven oder hochdruckhaltigen Flüssigkeiten bestimmt sind, können unterschiedliche Materialien und Designs erforderlich sein. Es ist wichtig, den geeigneten Typ von Schmetterlingsventil basierend auf der spezifischen Anwendung und den Flüssigkeitsanforderungen auszuwählen.
Gate Elephant WBV1132N-2W-Fb QT-N-EM-O1-380VAC-U1
Technische Daten des Tores Elephant WBV1132N-2W-Fb QT-N-EM-O1-380VAC-U1
| Nennweite DN, mm | 40-300 |
| Arbeitsdruck PN, bar | 16 |
| Temperatur der Arbeitsumgebung t, ⁰C | von -20 bis +90 |
| Arbeitsumfeld | Wasser, Mineralöle, Kohlenwasserstoffe, Öle, Fette |
| Fließrichtung | bilateral |
| Korpusmaterial | Gusseisen GG25 |
Detailzeichnung von Absperrventilen Elephant GG25-316L-NBR DN40-300 Ru16
Materialien der Teile von Absperrklappen Elephant GG25-316L-NBR DN40-300 Ru16
| Artikelnr. | Teilename | Material |
| 1 | Rahmen | Gusseisen GG25 |
| 2 | Satteldichtung | NBR |
| 3 | Scheibe | Edelstahl 316L |
| 4 | Aktie | Edelstahl AISI 416 |
| 5 | Stift | Edelstahl AISI 420 |
| 6 | Ärmel | PTFE |
| 7 | Dichtungsring | NBR |
| 8 | Platte | Kohlenstoffstahl |
Gate sketch Elephant WBV1132N-2W-Fb QT-N-EM-O1-380VAC-U1
Gesamt- und Einbaudimensionen des Tores Elephant WBV1132N-2W-Fb QT-N-EM-O1-380VAC-U1
| D.N. |
Elektroantriebsmodell |
E, mm | L1, mm | A, mm | C, mm | Gewicht, kg |
|---|---|---|---|---|---|---|
| 40 | 005 | 160 | 146 | 5,556 | ||
| 50 | 005 | 43 | 160 | 131 | 146 | 5,556 |
| 65 | 005 | 46 | 160 | 140 | 146 | 5,933 |
| 80 | 005 | 46 | 160 | 150 | 146 | 6,177 |
| 100 | 008 | 52 | 160 | 163 | 146 | 7.72 |
| 125 | 015 | 56 | 189 | 178 | 163 | 9.89 |
| 150 | 015 | 56 | 189 | 191 | 163 | 11.23 |
| 200 | 040 | 60 | 268 | 238 | 212 | 25.47 |
| 250 | 040 | 68 | 268 | 285 | 212 | 31,22 |
| 300 | 060 | 78 | 268 | 315 | 212 | 41.83 |
Eigenschaften von 380 V Stellern
| Elektroantriebsmodell | Drehmoment | Öffnungszeiten |
|---|---|---|
| Nm | Sek. | |
| Elefant-005 380V | 50 | 30 |
| Elefant-008 380V | 80 | 30 |
| Elefant-015 380V | 150 | 30 |
| Elefant-040 380V | 400 | 30 |
| Elefant-060 380V | 600 | 30 |
| Elektroantriebsmodell | Leistung | Aktuell | Gewicht | Stabgröße quadratisch |
|---|---|---|---|---|
| Di | A | kg | mm | |
| Elefant-005 380V | 10 | 0.25 | 3.6 | 14 |
| Elefant-008 380V | 10 | 0.25 | 3.6 | 14 |
| Elefant-015 380V | 15 | 0.33 | 4.6 | 17 |
| Elefant-040 380V | 60 | 0.33 | 13.8 | 22 |
| Elefant-060 380V | 90 | 0.33 | 14 | 27 |
Spezifikation
Spezifikation
-
Herkunftsland
-
Körpermaterial
-
Maximal zulässige Temperatur
-
Verbindungstyp
-
Steuerungstyp
-
Nenndruck
-
Typ der Dichtung
-
Disc material
-
Spannung
-
Aktuatorzykluszeit
-
Ventilrückmeldung
-
Explosionsgeschützt
-
Thermischer Schutz
-
Pneumatischer Antrieb
-
Manuelle Übersteuerung
-
Endschalter
