Wasser-Schmetterlingsventil Elephant gg25-316l-nbr-elephant-sa, Gehäus – Valve Elephant
Elephant  |  SKU: D050-24825

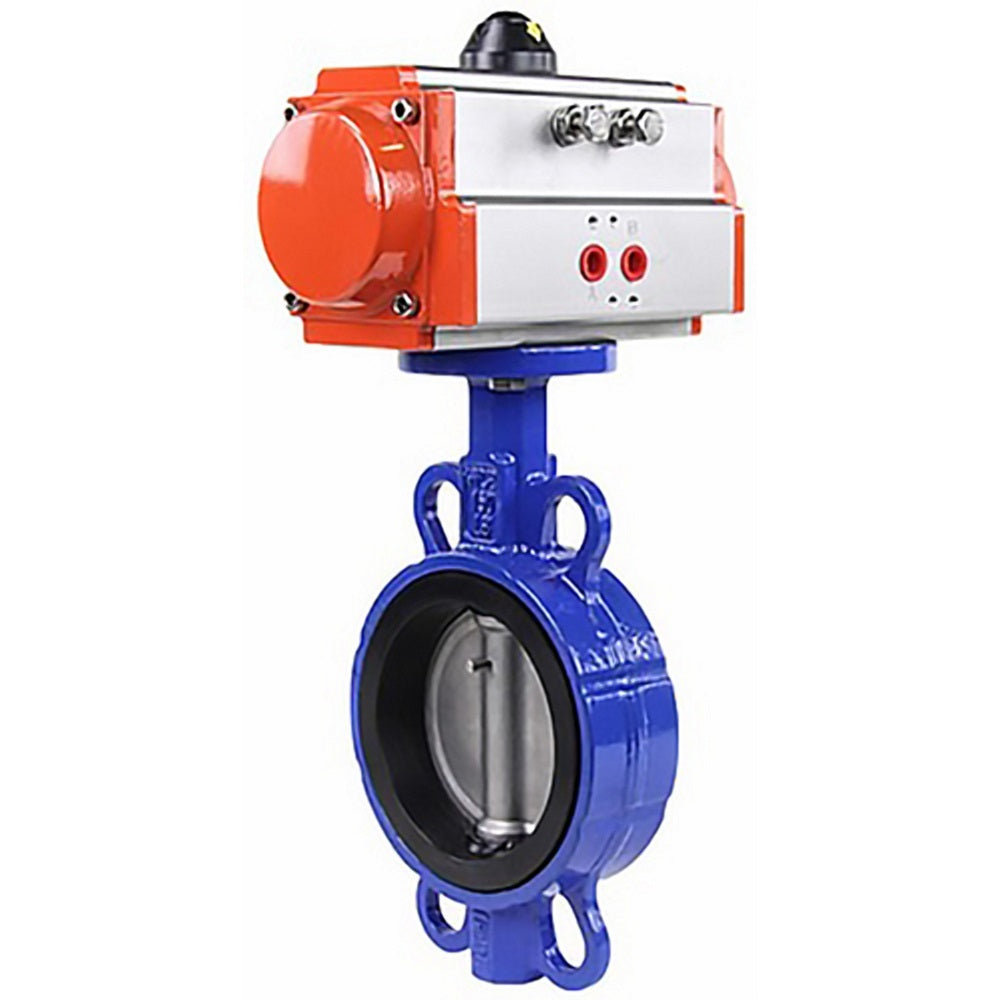

Wasser-Schmetterlingsventil Elephant gg25-316l-nbr-elephant-sa, Gehäusematerial - Gusseisen GG25, Scheibenmaterial - Edelstahl AISI 316L, Dichtung - NBR, pneumatisch betätigt

€224,85
inkl. MwSt. Versand wird beim Checkout berechnet.

Lieferung und Versand

Die Lieferkosten werden während des Bestellvorgangs festgelegt und variieren je nach mehreren Faktoren, einschließlich Produkttyp, Lieferzeit, Dienstleister und Zielland.

Wenn Sie Fragen zu unseren Produkten, Lieferoptionen oder anderen Themen haben, zögern Sie nicht, uns zu kontaktieren.

Beschreibung

Ein Wasser-Absperrschmetterlingsventil ist eine Art Ventil, das verwendet wird, um den Durchfluss von Wasser oder anderen Flüssigkeiten durch eine Rohrleitung zu steuern. Es erhält seinen Namen von der schmetterlingsförmigen Scheibe im Inneren des Ventils, die rotiert, um den Durchfluss zu öffnen oder zu schließen. Wenn das Ventil vollständig geöffnet ist, ist die Scheibe parallel zur Flussrichtung positioniert, was einen ungehinderten Durchgang des Wassers ermöglicht. Wenn das Ventil geschlossen ist, wird die Scheibe senkrecht zum Fluss gedreht und blockiert effektiv den Wasserfluss. Wasser-Absperrschmetterlingsventile werden häufig in verschiedenen Industrien und Anwendungen eingesetzt, darunter Wasseraufbereitungsanlagen, Abwassersysteme, Bewässerungssysteme und industrielle Prozesse. Sie sind bekannt für ihr kompaktes Design, ihr leichtes Gewicht und ihre einfache Installation. Diese Ventile werden oft wegen ihrer schnellen Bedienung bevorzugt, da die Scheibe mit einer einfachen Vierteldrehung geöffnet oder geschlossen werden kann. Schmetterlingsventile können manuell mit einem Griff oder Hebel betätigt werden oder automatisiert mit elektrischen, pneumatischen oder hydraulischen Antrieben, um das Ventil aus der Ferne zu steuern. Sie sind bekannt für ihren geringen Druckverlust und relativ niedrige Kosten im Vergleich zu anderen Ventiltypen. Es ist zu beachten, dass Wasser-Absperrschmetterlingsventile speziell für die Verwendung mit Wasser und kompatiblen Flüssigkeiten ausgelegt sind. Für Ventile, die für den Einsatz mit korrosiven oder hochdruckhaltigen Flüssigkeiten bestimmt sind, können unterschiedliche Materialien und Designs erforderlich sein. Es ist wichtig, den geeigneten Schmetterlingsventiltyp basierend auf der spezifischen Anwendung und den Flüssigkeitsanforderungen auszuwählen.





Hauptparameter der Schmetterlingsventile Elephant GG25-316L-NBR DN40-300 Ru16

Nennweite DN, mm 40-300
Arbeitsdruck PN, bar 16
Temperatur der Arbeitsumgebung t, ⁰C von -20 bis +90
Arbeitsumfeld Wasser, Mineralöle, Kohlenwasserstoffe, Öle, Fette
Fließrichtung bilateral
Korpusmaterial Gusseisen GG25
Steuerungstyp manuell (Griff)
Zusatz Installation eines elektrischen oder pneumatischen Antriebs ist möglich (ISO 5211-2001)





Nenn-Druck PN, MPa (kg/cm2) 1,2 (12)
Arbeitsdruck, bar 2...8
Arbeitsumfeld Gefilterte Druckluft oder nicht aggressive Gase, Öle
Maximaler Partikeldurchmesser Weniger als 30 µm2
Betriebstemperatur, °C von -20 bis +80
von -40 bis +80 (Niedertemperaturversion)
von -20 bis +160 (in trockener Luft)
Einstellbereich 5° für Rotation bei 0° und 90°
Manuelle Duplizierung Es gibt
Positionsanzeige offen/geschlossen
Betriebsumgebung innen und außen (alle internen und externen Teile sind mit einer Korrosionsschutzbeschichtung versehen).

Spezifikation
  • Herkunftsland
    China
  • Körpermaterial
    Gusseisen GG25/EN-GJL-250
  • Maximal zulässige Temperatur
    90 °C
  • Verbindungstyp
    Kompaktflansch
  • Steuerungstyp
    Pneumatischer Antrieb
  • Nenn­druck
    16 bar
  • Typ der Dichtung
    NBR
  • Disc material
    Edelstahl AISI 316L/1.4404
  • Ventilrückmeldung
    NEIN
  • Explosionsgeschützt
    NEIN
  • Drehmoment
    490 Nm
  • Pneumatischer Antrieb
    NEIN
  • Manuelle Übersteuerung
    Ja

Bewertungen (0)

Dokumentation

Zahlung & Sicherheit

Zahlungsmethoden

    Ihre Zahlungsinformationen werden sicher verarbeitet. Wir speichern keine Kreditkartendaten und haben keinen Zugriff auf Ihre Kreditkarteninformationen.ShareRewrite

    Verfügbare Varianten

    SKUAnschlussgrößeDruckPreis VerfügbarkeitAnzahl In den Warenkorb
    D050-24824DN4016 bar €218,00 Ausverkauft
    D050-24825DN5016 bar €224,85 7 Auf Lager
    D050-24826DN6516 bar €323,49 Ausverkauft
    D050-24827DN8016 bar €333,63 Ausverkauft
    D050-24828DN10016 bar €266,54 9 Auf Lager
    D050-24829DN12516 bar €626,88 Ausverkauft
    D050-24830DN15016 bar €658,09 Ausverkauft
    D050-24831DN20016 bar €991,73 5 Auf Lager
    D050-24832DN25016 bar €1.433,67 Ausverkauft
    D050-24833DN30016 bar €1.633,02 Ausverkauft
