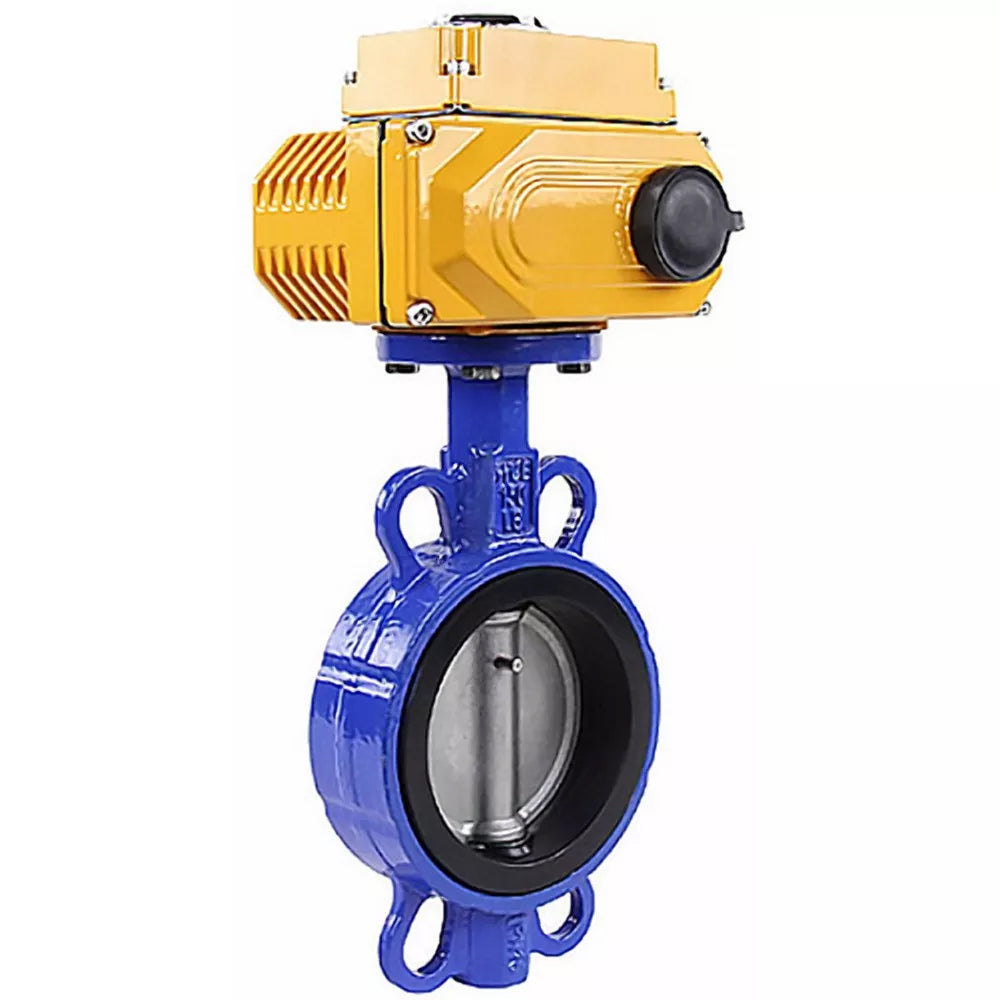

Vanne papillon d'eau Elephant GGG50-316L-EPDM, matériau du corps - fonte GGG50, matériau du disque - acier inoxydable AISI 316L, joint - EPDM, avec actionneur électrique QT-040 24V
Vanne papillon d'eau Elephant GGG50-316L-EPDM, matériau du corps - fonte GGG50, matériau du disque - acier inoxydable AISI 316L, joint - EPDM, avec actionneur électrique QT-040 24V - DN200-040 / 16 bars ist auf Lager und wird versandt, sobald es wieder verfügbar ist
Verfügbarkeit für Abholungen konnte nicht geladen werden
Lieferung und Versand
Lieferung und Versand
Die Lieferkosten werden während des Bestellvorgangs festgelegt und variieren je nach mehreren Faktoren, einschließlich Produkttyp, Lieferzeit, Dienstleister und Zielland.
Beschreibung
Beschreibung
Les vannes papillon GGG50-316L-EPDM avec 24V sont conçues pour être utilisées comme vannes d'arrêt ou de régulation pour le contrôle du débit dans les systèmes d'alimentation en chaleur et en eau, dans les processus technologiques des industries alimentaires, chimiques, pétrolières et gazières, des pâtes et papiers et autres.
Les vannes papillon doivent être installées uniquement entre les brides du collier (type 11, rangée 1, version B selon GOST 33259)
Paramètres techniques des vannes à disque d'eau Elephant GGG50-316L-EPDM, matériau du corps - fonte GGG50, matériau du disque - acier inoxydable AISI 316L, joint - EPDM, avec actionneur électrique QT-040 24 V :
| Diamètre nominal DN, mm | 40 - 150 |
| Pression de service PN, bar | 16 |
| Température du fluide de travail t, ⁰C | -20 à +90 |
| Milieu de travail | eau, huiles minérales, hydrocarbures, huiles, graisses |
| Sens d'écoulement | recto-verso |
| Raccordement au pipeline | entrelacée |
| Matériau du corps | fonte GGG50 |
Vannes papillon à commande électrique GGG50-316L-EPDM 24V
Dimensions hors tout et d'installation des vannes à disque d'eau Elephant GGG50-316L-EPDM, matériau du corps - fonte GGG50, matériau du disque - acier inoxydable AISI 316L, joint - EPDM, avec actionneur électrique QT-040 24V :
| DN | UN | B | C | ØD | d | G | CH (tige) | ISO | Couple | Poids |
| mm | Nm | kg | ||||||||
| 40 | 105 | 55 | 33 | 75 | 10 | 30 | 9x9 | F05 | 20 | 1.6 |
| 50 | 161 | 80 | 43 | 84,5 | 10 | 30 | 9x9 | F05 | 23 | 2.2 |
| 65 | 175 | 89 | 45 | 104,5 | 10 | 30 | 9x9 | F05 | 29 | 2.5 |
| 80 | 181 | 95 | 45 | 123,5 | 10 | 30 | 9x9 | F05 | 39 | 2.9 |
| 100 | 200 | 114 | 52 | 139,5 | 10 | 30 | 11x11 | F07 | 59 | 3.8 |
| 125 | 213 | 127 | 55 | 169,5 | 10 | 30 | 14x14 | F07 | 84 | 5.8 |
| 150 | 226 | 139 | 55 | 196 | 10 | 30 | 14x14 | F07 | 86 | 7.4 |
| 200 | 260 | 175 | 60 | 247 | 12 | 30 | 17x17 | F10 | 220 | 12.5 |
| 250 | 292 | 203 | 68 | 304 | 12 | 40 | 22x22 | F10 | 350 | 18.9 |
| 300 | 337 | 242 | 78 | 358 | 12 | 40 | 22x22 | F10 | 420 | 27 |
Croquis des dimensions des vannes à disque D GGG50-316L-EPDM avec actionneur électrique 24 V
Matériaux des pièces Vannes à disque à eau Elephant GGG50-316L-EPDM, matériau du corps - fonte GGG50, matériau du disque - acier inoxydable AISI 316L, joint - EPDM, avec actionneur électrique QT-040 24 V :
| N° | Nom | Matériel |
| 1 | Corps | Fonte GGG50 |
| 2 | Disque | Acier 316L |
| 3 | Joint de siège | EPDM |
| 4 | Tige supérieure | Acier 316L |
| 5 | Tige inférieure | Acier 316L |
| 6, 11 | Bague de retenue | Acier AISI 201 |
| 7 | Plumeau | NBR |
| 8 | Joint de tige | NBR |
| 9 | Joint d'arbre | Acier AISI 201 |
| 10 | Prise | plastique |
Croquis du matériau des vannes à disque GGG50-316L-EPDM avec actionneur électrique 24 V
Caractéristiques des actionneurs 24 V
| Modèle d'actionneur | Couple | Temps de travail |
| Nm | seconde | |
| 003 bleu | 30 | 25 |
| 003 24В | 30 | 20 |
| 005 24В | 50 | 30 |
| 008 24В | 80 | 30 |
| 015 24В | 150 | 30 |
| 060 24В | 600 | 30 |
| Modèle d'actionneur | Pouvoir | Actuel | Poids | Taille de la tige carrée |
| L | Un | kg | mm | |
| 003 bleu | 25 | 0,1 | 1,2 | 11 |
| 003 24В | 9 | 0,5 | 2,1 | 11 |
| 005 24В | 10 | 0,5 | 3,6 | 14 |
| 008 24В | 10 | 0,5 | 3,6 | 14 |
| 015 24В | 15 | 0,8 | 4,6 | 17 |
| 060 24В | 60 | 3 | 14 | 27 |
