Elephant  |  SKU: D050-32532

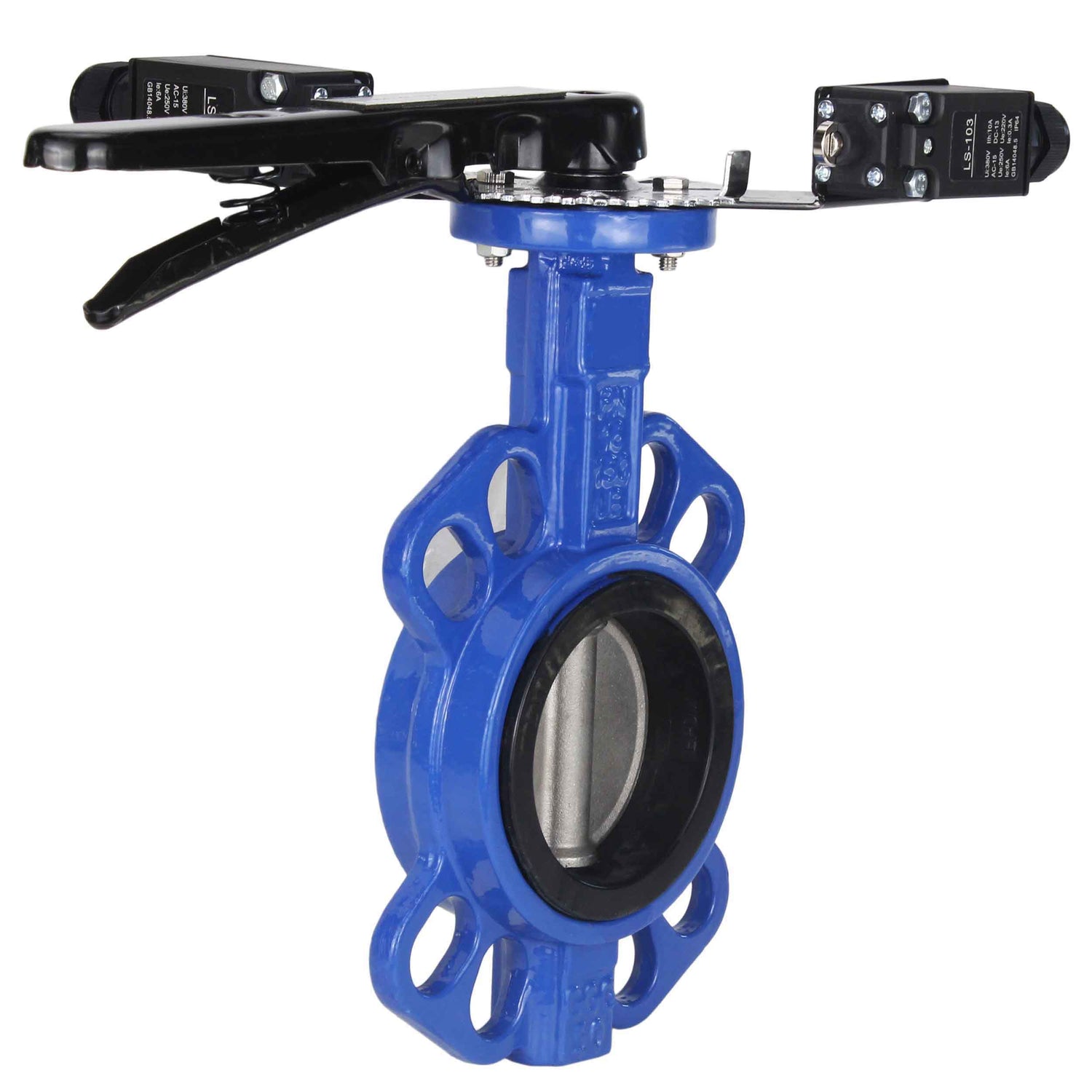

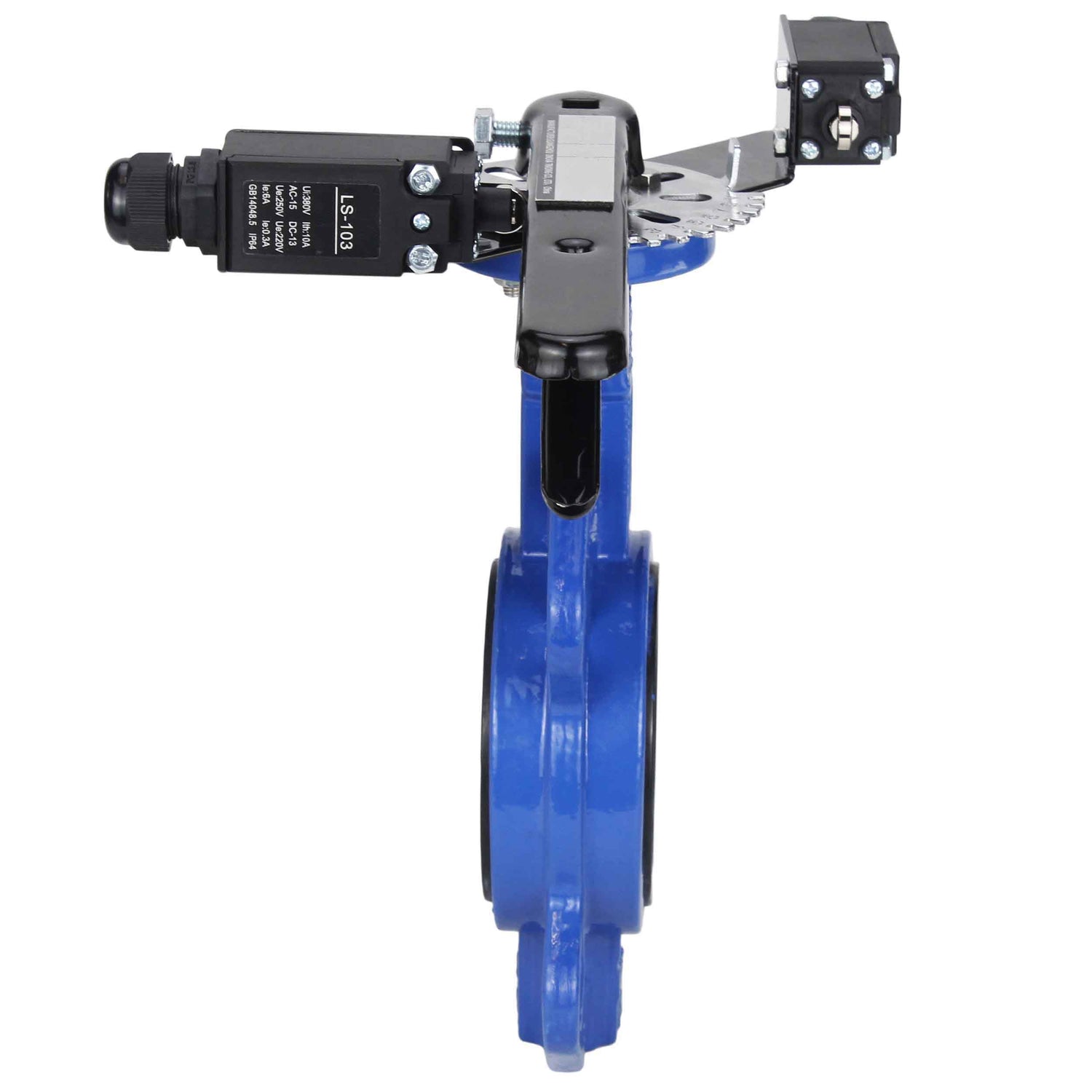

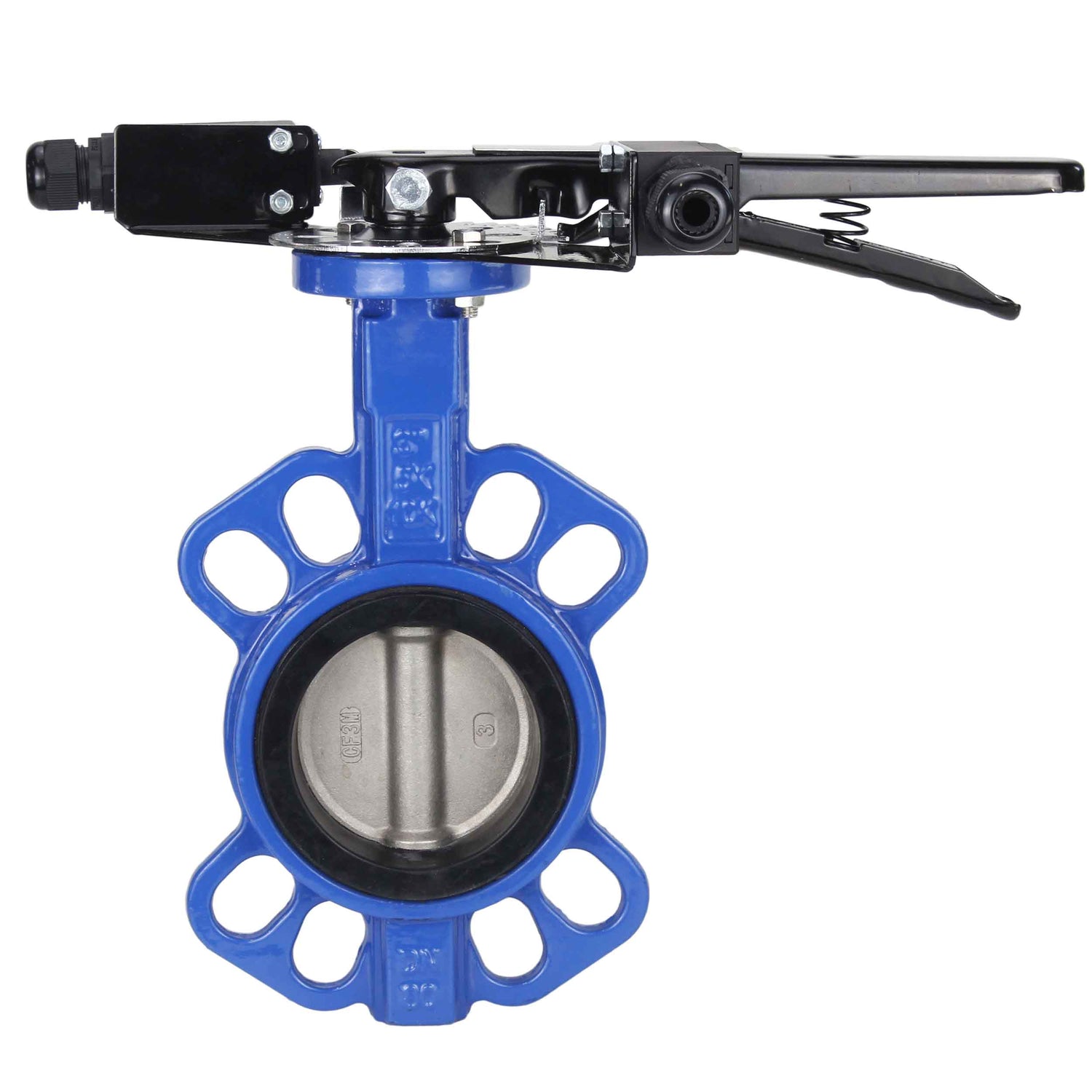

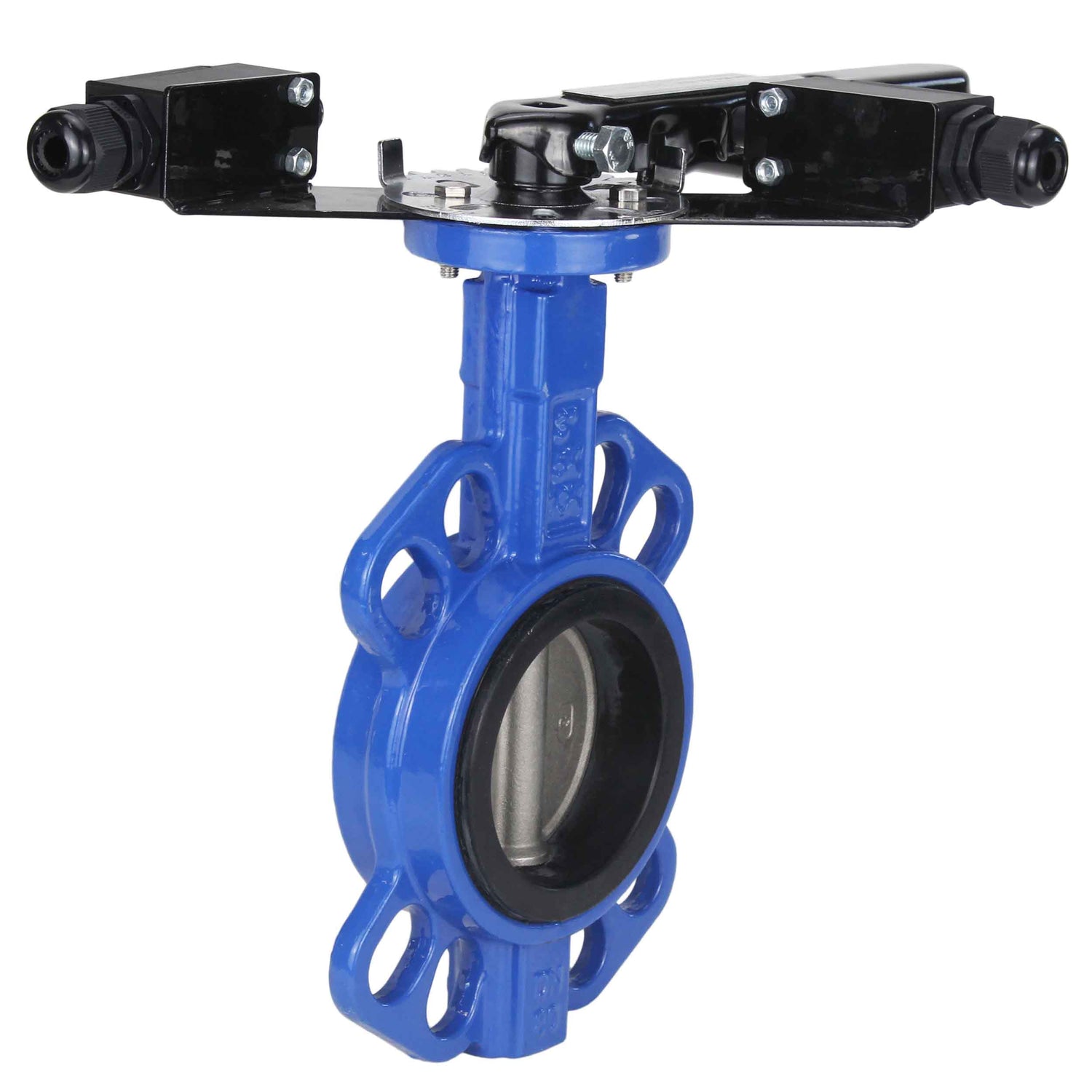

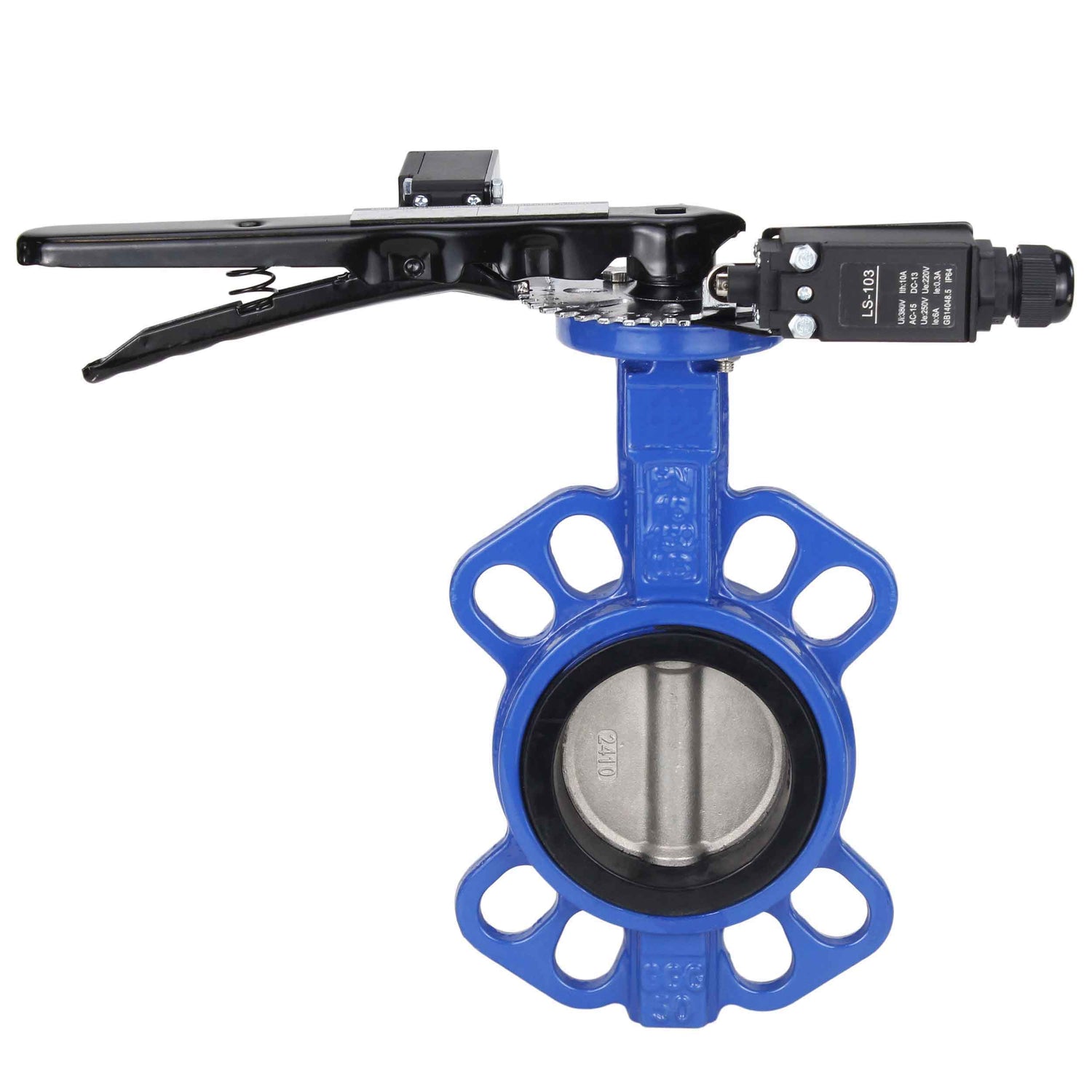

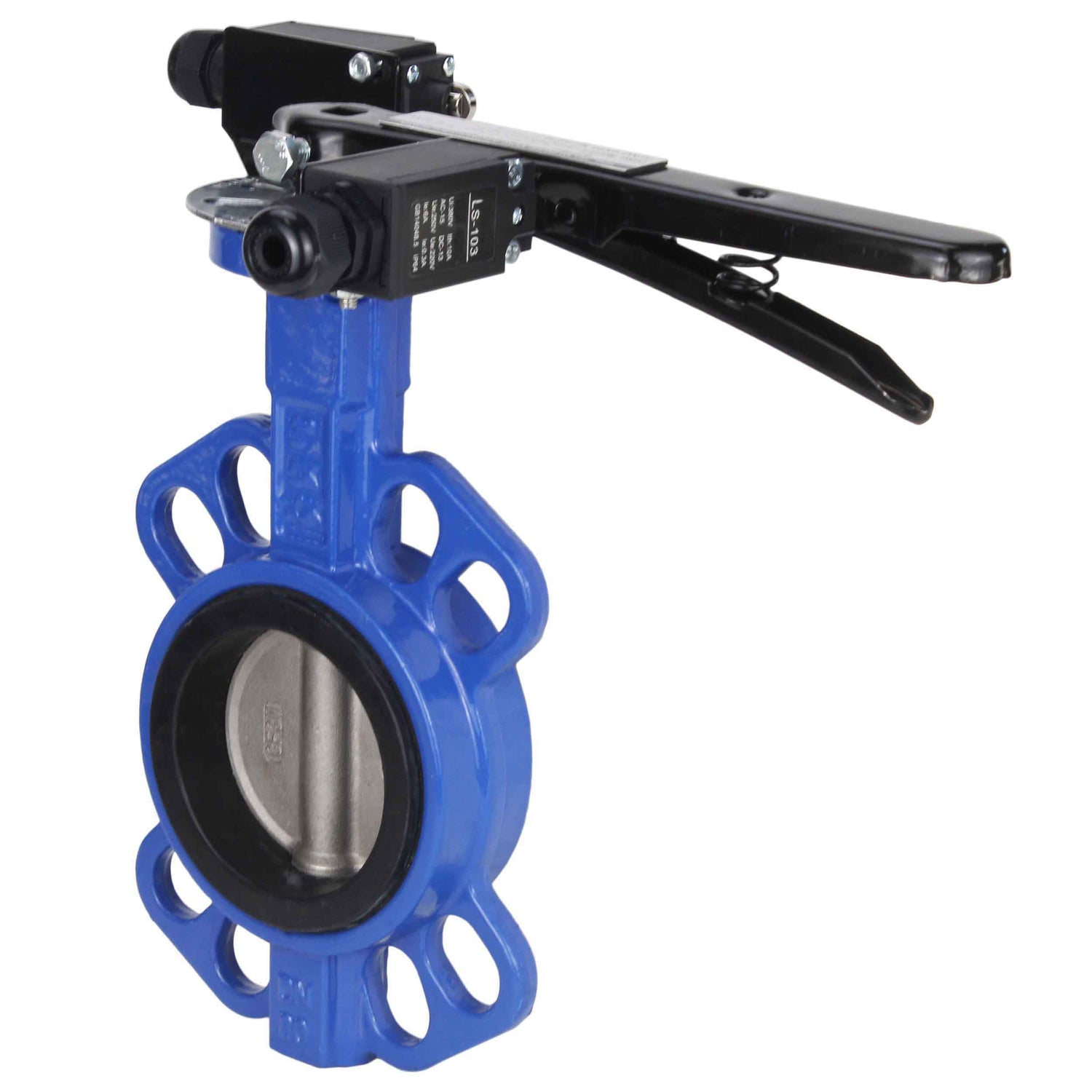

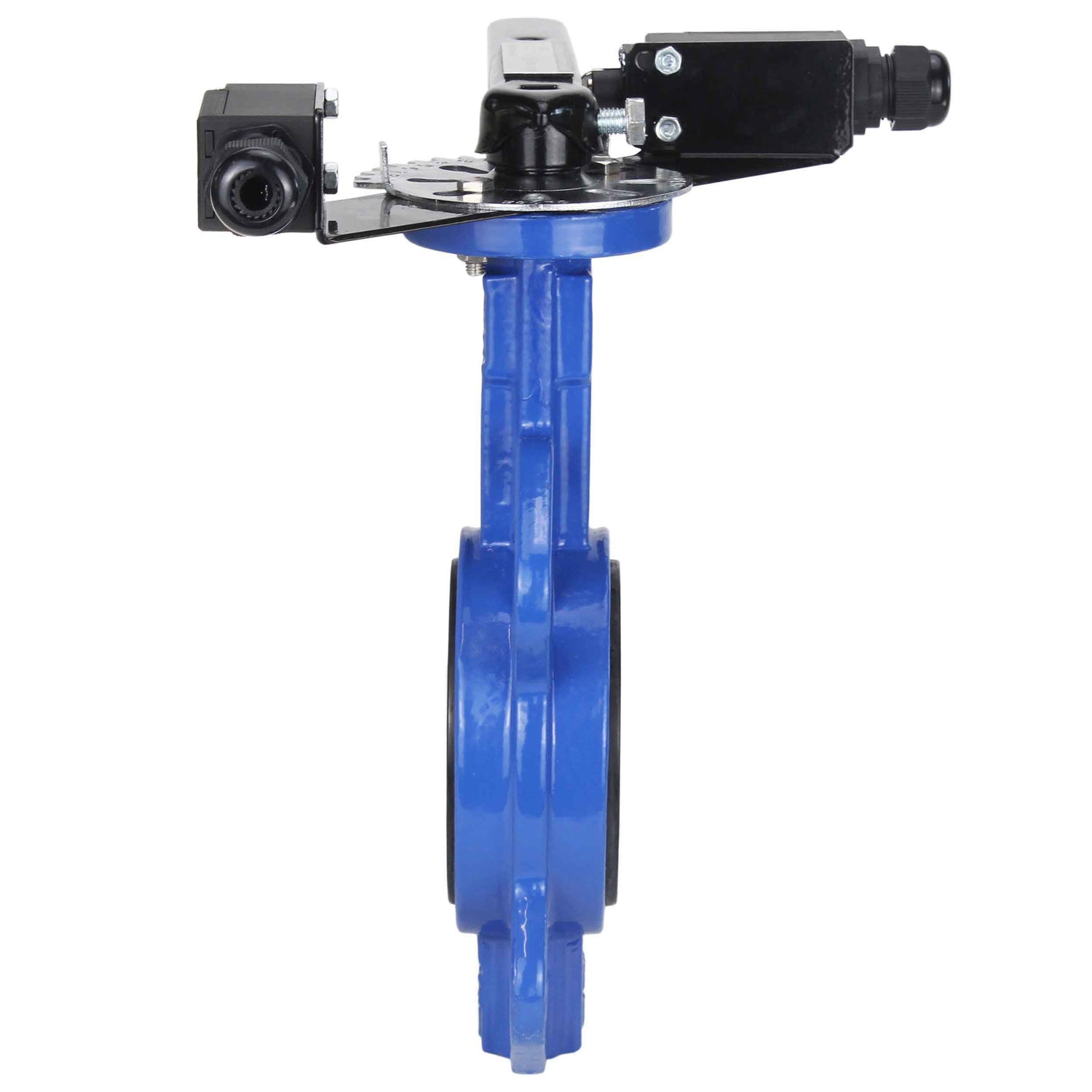

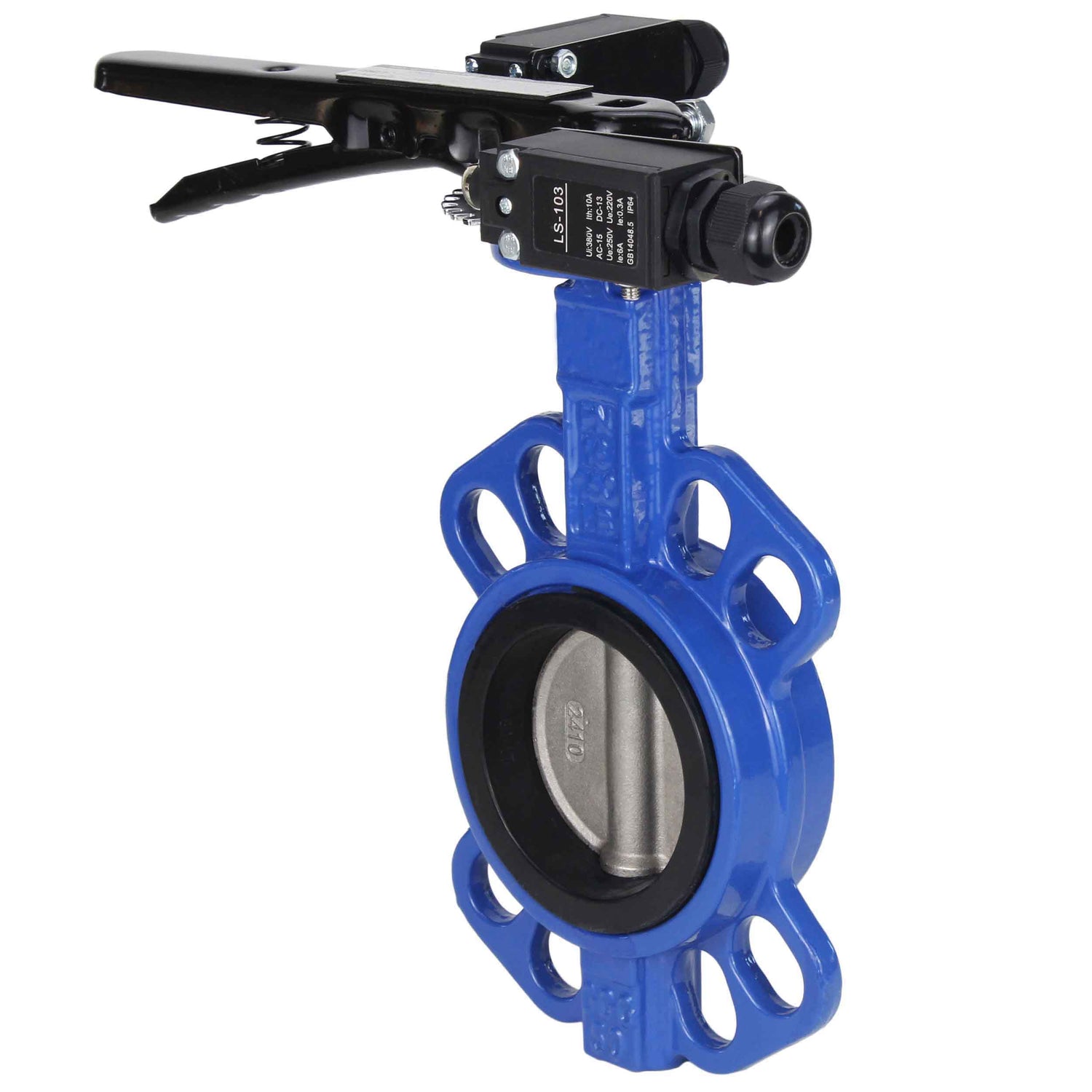

Wasser-Schmetterlingsventil Elephant GGG50-316L-EPDM Gehäusematerial - Gusseisen GGG50, Scheibenmaterial - Edelstahl AISI 316L, Dichtung - EPDM mit Griff, mit zwei LS-103 250V Endschaltern und einer Halterung zur Montage der Endschalter

€71,68
inkl. MwSt. Versand wird beim Checkout berechnet.

Wasser-Schmetterlingsventil Elephant GGG50-316L-EPDM Gehäusematerial - Gusseisen GGG50, Scheibenmaterial - Edelstahl AISI 316L, Dichtung - EPDM mit Griff, mit zwei LS-103 250V Endschaltern und einer Halterung zur Montage der Endschalter - DN50 / 16 bar ist auf Lager und wird versandt, sobald es wieder verfügbar ist

Lieferung und Versand

Die Lieferkosten werden während des Bestellvorgangs festgelegt und variieren je nach mehreren Faktoren, einschließlich Produkttyp, Lieferzeit, Dienstleister und Zielland.

Wenn Sie Fragen zu unseren Produkten, Lieferoptionen oder anderen Themen haben, zögern Sie nicht, uns zu kontaktieren.

Beschreibung

Absperrklappen Elephant GGG50-316L-EPDM und Halterung sind für den Einsatz als Absperr- oder Regelventile zur Durchflussregelung in Wärmeversorgungssystemen, Wasserversorgungssystemen, in technologischen Prozessen der Lebensmittel-, Chemie-, Öl- und Gas-, Zellstoff- und Papierindustrie sowie anderen Branchen konzipiert.
Absperrklappen sollten nur zwischen Kragenflanschen installiert werden.






Technische Merkmale des Wasser-Schmetterlingsventils Elephant GGG50-316L-EPDM Gehäusematerial - Gusseisen GGG50, Scheibenmaterial - Edelstahl AISI 316L, Dichtung - EPDM mit Griff, mit zwei LS-103 250V Endschaltern und einer Halterung zur Montage der Endschalter:

Nennweite DN, mm

40–300

Betriebsdruck PN, bar

16

Arbeitstemperatur des Mediums t, °C

Von -20 bis +90

Arbeitsmedium

Wasser, Mineralöle, Kohlenwasserstoffe, Öle, Fette

Durchflussrichtung

Zweiwege

Verbindung zur Pipeline

Zwischenflansch

Korpusmaterial

Gusseisen GGG50


Abmessungen des Wasser-Schmetterlingsventils Elephant 316L-316L-EPDM Gehäusematerial - Edelstahl AISI 316L, Scheibenmaterial - Edelstahl AISI 316L, Dichtung - EPDM mit elektrischem Antrieb GZ-OF 220V:

DN

A

B

C

ØD

D

G

CH (Stamm)

ISO

Drehmoment

Gewicht

mm

Nm

kg

40

105

55

33

75

10

30

9x9

F05

20

1.6

50

161

80

43

84.5

10

30

9x9

F05

23

2.2

65

175

89

45

104.5

10

30

9x9

F05

29

2.5

80

181

95

45

123.5

10

30

9x9

F05

39

2.9

100

200

114

52

139.5

10

30

11x11

F07

59

3.8

125

213

127

55

169.5

10

30

14x14

F07

84

5.8

150

226

139

55

196

10

30

14x14

F07

86

7.4

200

260

175

60

247

12

30

17x17

F10

220

12.5

250

292

203

68

304

12

40

22x22

F10

350

18.9

300

337

242

78

358

12

40

22x22

F10

420

27.0





Materialangabe des Wasser-Schmetterlingsventils Elephant GGG50-316L-EPDM Gehäusematerial - Gusseisen GGG50, Scheibenmaterial - Edelstahl AISI 316L, Dichtung - EPDM mit Griff, mit zwei LS-103 250V Endschaltern und einer Halterung zur Montage der Endschalter:

Nr.

Name

Material

1

Körper

Gusseisen GGG50

2

Scheibe

Stahl 316L

3

Sitzdichtung

EPDM

4

Oberer Schaft

Stahl 316L

5

Unterer Schaft

Stahl 316L

6, 11

Sicherungsring

Stahl AISI 201

7

Staubtuch

NBR

8

Schaftdichtung

NBR

9

Buchse

Stahl AISI 201

10

Stecker

Plastik




Spezifikation
  • Herkunftsland
    China
  • Körpermaterial
    Gusseisen GGG50/EN-GJS-500-7
  • Maximal zulässige Temperatur
    120 °C
  • Verbindungstyp
    Kompaktflansch
  • Nenn­druck
    16 bar
  • Typ der Dichtung
    EPDM
  • Disc material
    Edelstahl AISI 316L/1.4404
  • Explosionsgeschützt
    NEIN
  • Drehmoment
    59 Nm
  • Pneumatischer Antrieb
    NEIN
  • Manuelle Übersteuerung
    Ja
  • Endschalter
    Ja

Bewertungen (0)

Dokumentation
nullEnd sensor ELEPHANT LS-103 250V 6A for rotary disk gates

Zahlung & Sicherheit

Zahlungsmethoden

    Ihre Zahlungsinformationen werden sicher verarbeitet. Wir speichern keine Kreditkartendaten und haben keinen Zugriff auf Ihre Kreditkarteninformationen.ShareRewrite

    Verfügbare Varianten

    SKUAnschlussgrößeDruckPreis VerfügbarkeitAnzahl In den Warenkorb
    D050-32532DN5016 bar €71,68 0 Auf Lager
    D050-32534DN8016 bar €87,12 Ausverkauft
    D050-32528DN10016 bar €111,26 Ausverkauft
    D050-32529DN12516 bar €149,98 Ausverkauft
    D050-32530DN15016 bar €182,82 Ausverkauft
    D050-32531DN4016 bar €65,24 Ausverkauft
    D050-32533DN6516 bar €77,79 Ausverkauft
