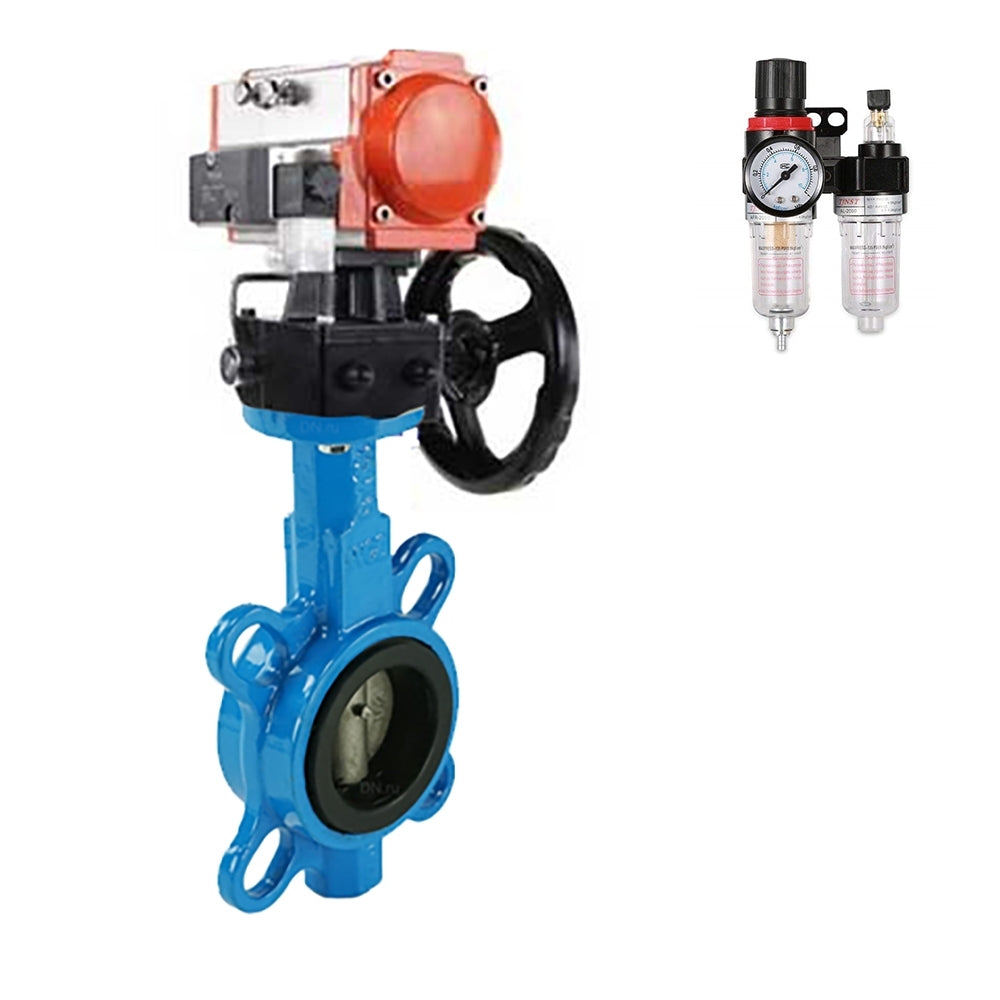

Wasser-Schmetterlingsventil Elephant ggg50-316l-epdm-elephant-da-4m310-110/220-hdm-afc2000, Gehäusematerial - Gusseisen GGG50, Scheibenmaterial - Edelstahl AISI 316L, Dichtung - EPDM, pneumatisch betätigt
Wasser-Schmetterlingsventil Elephant ggg50-316l-epdm-elephant-da-4m310-110/220-hdm-afc2000, Gehäusematerial - Gusseisen GGG50, Scheibenmaterial - Edelstahl AISI 316L, Dichtung - EPDM, pneumatisch betätigt - DN40 / 16 bar ist auf Lager und wird versandt, sobald es wieder verfügbar ist
Verfügbarkeit für Abholungen konnte nicht geladen werden
Lieferung und Versand
Lieferung und Versand
Die Lieferkosten werden während des Bestellvorgangs festgelegt und variieren je nach mehreren Faktoren, einschließlich Produkttyp, Lieferzeit, Dienstleister und Zielland.
Beschreibung
Beschreibung
Ein Wasser-Absperrschmetterlingsventil ist eine Art Ventil, das verwendet wird, um den Durchfluss von Wasser oder anderen Flüssigkeiten durch eine Rohrleitung zu steuern. Es erhält seinen Namen von der schmetterlingsförmigen Scheibe im Inneren des Ventils, die rotiert, um den Durchfluss zu öffnen oder zu schließen. Wenn das Ventil vollständig geöffnet ist, ist die Scheibe parallel zur Flussrichtung positioniert, was einen ungehinderten Durchgang des Wassers ermöglicht. Wenn das Ventil geschlossen ist, wird die Scheibe senkrecht zum Fluss gedreht und blockiert so effektiv den Wasserfluss. Wasser-Absperrschmetterlingsventile werden häufig in verschiedenen Industrien und Anwendungen eingesetzt, darunter Wasseraufbereitungsanlagen, Abwassersysteme, Bewässerungssysteme und industrielle Prozesse. Sie sind bekannt für ihr kompaktes Design, ihre leichte Bauweise und ihre einfache Installation. Diese Ventile werden oft wegen ihrer schnellen Bedienung bevorzugt, da die Scheibe mit einer einfachen Vierteldrehung geöffnet oder geschlossen werden kann. Schmetterlingsventile können manuell mit einem Griff oder Hebel betätigt werden oder automatisiert mit elektrischen, pneumatischen oder hydraulischen Antrieben, um das Ventil aus der Ferne zu steuern. Sie sind bekannt für ihren geringen Druckverlust und relativ niedrige Kosten im Vergleich zu anderen Ventiltypen. Es ist erwähnenswert, dass Wasser-Absperrschmetterlingsventile speziell für den Einsatz mit Wasser und kompatiblen Flüssigkeiten ausgelegt sind. Für Ventile, die für den Einsatz mit korrosiven oder hochdruckbelasteten Flüssigkeiten vorgesehen sind, können unterschiedliche Materialien und Designs erforderlich sein. Es ist wichtig, den geeigneten Schmetterlingsventiltyp basierend auf der spezifischen Anwendung und den Flüssigkeitsanforderungen auszuwählen.
Grundlegende Parameter von Toren:
| Nennweite DN, mm | 40 - 300 |
| Arbeitsdruck PN, bar | 16 |
| Temperatur der Arbeitsumgebung t, ⁰C | von -20 bis +90 |
| Arbeitsumfeld | Wasser, Mineralöle, Kohlenwasserstoffe, Öle, Fette |
| Fließrichtung | bilateral |
| Verbindung zur Pipeline | Zwischenflansch |
| Korpusmaterial | Gusseisen GGG50 |
Grundparameter von pneumatischen Antrieben:
| Nenn-Druck PN, MPa (kg/cm2) | 1,2 (12) |
| Arbeitsdruck, bar | 2...8 |
| Arbeitsumfeld | Gefilterte Druckluft oder nicht aggressive Gase, Öle |
| Maximaler Partikeldurchmesser | Weniger als 30 µm2 |
| Betriebstemperatur, °C | von -20 bis +80 |
| von -40 bis +80 (Niedertemperaturversion) | |
| von -20 bis +160 (in trockener Luft) | |
| Einstellbereich | ±5° für die Rotation bei 0° und 90° |
| Manuelle Duplizierung | Es gibt |
| Positionsanzeige | offen/geschlossen |
| Betriebsumgebung | innen und außen (alle internen und externen Teile sind mit einer Korrosionsschutzbeschichtung versehen) |
Hauptparameter von pneumatischen Verteilern:
| Design | Spulentyp |
| Nenn-Druck PN, MPa (kg/cm2) | 1,2 (12) |
| Arbeitsdruck, bar | 1.5…8 |
| Arbeitsumfeld | gefilterte Druckluft |
| Umgebungstemperatur t, ⁰C | von +5 bis +50 |
| Antworthäufigkeit | 5 Zyklen/s |
| Manuelle Duplizierung | Es gibt |
| Schutzgrad | IP 65 |
| Befestigung | durch Durchgangslöcher im Gehäuse |
| Korpusmaterial | eloxiertem Aluminium |
| Ansprechzeit | 0,05 Sek. |
Hauptparameter von Luftbehandlungsgeräten:
| Filterfeinheit | 40 Mikrobezirk |
| Maximaldruck | 10 bar |
| Einstellbarer Druckbereich | 0,5 ÷ 9 bar |
| Betriebstemperaturbereich | -5 ÷ 60°C |
| Arbeitsumfeld | Luft |
Spezifikation
Spezifikation
-
Herkunftsland
-
Körpermaterial
-
Maximal zulässige Temperatur
-
Verbindungstyp
-
Steuerungstyp
-
Nenndruck
-
Typ der Dichtung
-
Disc material
-
Spannung
-
Explosionsgeschützt
-
Drehmoment
-
Pneumatischer Antrieb
-
Manuelle Übersteuerung
-
Endschalter
