Wasser-Schmetterlingsventil Elephant ggg50-316l-epdm-elephant-ex-24, G – Valve Elephant
Elephant  |  SKU: D050-24773

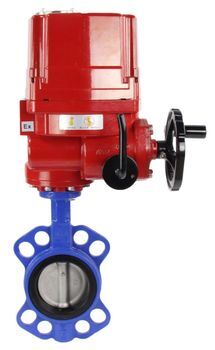

Wasser-Schmetterlingsventil Elephant ggg50-316l-epdm-elephant-ex-24, Gehäusematerial - Gusseisen GGG50, Scheibenmaterial - Edelstahl AISI 316L, Dichtung - EPDM, elektrisch betätigt

€1.032,67
inkl. MwSt. Versand wird beim Checkout berechnet.

Wasser-Schmetterlingsventil Elephant ggg50-316l-epdm-elephant-ex-24, Gehäusematerial - Gusseisen GGG50, Scheibenmaterial - Edelstahl AISI 316L, Dichtung - EPDM, elektrisch betätigt - DN40 / 16 bar ist auf Lager und wird versandt, sobald es wieder verfügbar ist

Lieferung und Versand

Die Lieferkosten werden während des Bestellvorgangs festgelegt und variieren je nach mehreren Faktoren, einschließlich Produkttyp, Lieferzeit, Dienstleister und Zielland.

Wenn Sie Fragen zu unseren Produkten, Lieferoptionen oder anderen Themen haben, zögern Sie nicht, uns zu kontaktieren.

Beschreibung

Ein Wasser-Absperrschmetterlingsventil ist eine Art Ventil, das verwendet wird, um den Durchfluss von Wasser oder anderen Flüssigkeiten durch eine Rohrleitung zu steuern. Es erhält seinen Namen von der schmetterlingsförmigen Scheibe im Inneren des Ventils, die rotiert, um den Durchfluss zu öffnen oder zu schließen. Wenn das Ventil vollständig geöffnet ist, ist die Scheibe parallel zur Flussrichtung positioniert, was einen ungehinderten Durchfluss von Wasser ermöglicht. Wenn das Ventil geschlossen ist, wird die Scheibe senkrecht zum Fluss gedreht und blockiert effektiv den Wasserfluss. Wasser-Absperrschmetterlingsventile werden häufig in verschiedenen Industrien und Anwendungen eingesetzt, darunter Wasseraufbereitungsanlagen, Abwassersysteme, Bewässerungssysteme und industrielle Prozesse. Sie sind bekannt für ihr kompaktes Design, ihre leichte Bauweise und ihre einfache Installation. Diese Ventile werden oft wegen ihrer schnellen Bedienung bevorzugt, da die Scheibe mit einer einfachen Vierteldrehung geöffnet oder geschlossen werden kann. Schmetterlingsventile können manuell mit einem Griff oder Hebel betätigt werden oder automatisiert mit elektrischen, pneumatischen oder hydraulischen Antrieben, um das Ventil aus der Ferne zu steuern. Sie sind bekannt für ihren geringen Druckverlust und relativ niedrige Kosten im Vergleich zu anderen Ventiltypen. Es ist zu beachten, dass Wasser-Absperrschmetterlingsventile speziell für den Einsatz mit Wasser und kompatiblen Flüssigkeiten ausgelegt sind. Für Ventile, die für den Einsatz mit korrosiven oder hochdruckhaltigen Flüssigkeiten bestimmt sind, können unterschiedliche Materialien und Designs erforderlich sein. Es ist wichtig, den geeigneten Schmetterlingsventiltyp basierend auf der spezifischen Anwendung und den Flüssigkeitsanforderungen auszuwählen.





Absperrklappen Elephant WBV1432E-2W-Fb DN40-300 Ru16, Gehäuse - Gusseisen GGG50, Scheibe - Edelstahl 316L, Dichtung - EPDM, mit 1/4-Umdrehungs-Elektroantrieb QT-EX-EM-O1-24VDC-U1 24V




Allgemeine Parameter der Rollläden Elephant WBV1432E-2W-Fb QT-EX-EM-O1-24VDC-U1 DN40-300:

Nennweite DN, mm 40 - 300
Arbeitsdruck PN, bar 16
Temperatur der Arbeitsumgebung t, ⁰C von -20 bis +90
Arbeitsumfeld Wasser, Mineralöle, Kohlenwasserstoffe, Öle, Fette
Fließrichtung bilateral
Verbindung zur Pipeline Zwischenflansch
Korpusmaterial Gusseisen GGG50





Skizze der Abmessungen von Elephant EPDM Scheibenabsperrklappen (hochfester Gusseisen GGG50/VCh50/EN-GJS-500-7) DN40-300





Abmessungen von Scheibenabsperrklappen Elephant EPDM (hochfester Gusseisen GGG50/VCh50/EN-GJS-500-7) DN40-300:

Dn A B C ØD D G CH (Stab) ISO Drehmoment Gewicht
mm Nm kg
40 105 55 33 75 10 30 9x9 F05 20 1.6
50 161 80 43 84.5 10 30 9x9 F05 23 2.2
65 175 89 45 104.5 10 30 9x9 F05 29 2.5
80 181 95 45 123.5 10 30 9x9 F05 39 2.9
100 200 114 52 139.5 10 30 11x11 F07 59 3.8
125 213 127 55 169.5 10 30 14x14 F07 84 5.8
150 226 139 55 196 10 30 14x14 F07 86 7.4
200 260 175 60 247 12 30 17x17 F10 220 12.5
250 292 203 68 304 12 40 22x22 F10 350 18.9
300 337 242 78 358 12 40 22x22 F10 420 27.0





Materialskizze des Scheibentors Elephant WBV1432E-2W-Fb QT-EX-EM-O1-24VDC-U1 DN40-300



Materialangabe der Scheibenschieberventile Elephant WBV1432E-2W-Fb QT-EX-EM-O1-24VDC-U1 Du40-300:

NEIN. Name Material
1 Rahmen Gusseisen GGG50
2 Scheibe Stahl 316L
3 Satteldichtung EPDM
4 Obere Stange Stahl 316L
5 Untere Stange Stahl 316L
6, 11 Sicherungsring AISI 201 Stahl
7 Staubbeutel NBR
8 Stangendichtung NBR
9 Einfügen AISI 201 Stahl
10 Kork Plastik





Beschreibung der explosionsgeschützten Antriebe Elephant-EX 24 V:

Explosionsgeschützte Antriebe werden in explosionsgefährdeten Industriegebieten eingesetzt, um Absperrklappen, Kugelhähne und andere Vierteldrehungsventile bei Umgebungstemperaturen von -20°...+60°C zu steuern.





Elektrischer Anschlussplan für explosionsgeschützten Antrieb Elephant EX 010-015 24 V





Elektrischer Anschlussplan für explosionsgeschützten Antrieb Elephant EX 020-200 24 V





Parameter explosionsgeschützter Antriebe Elephant EX 24 V:

Elektroantriebsmodell Drehmoment, Nm Arbeitszeit, Sek. Leistung, W Strom, A Gewicht, kg Manuelle Übersteuerung einschalten
Elefant (EX)-010 100 16 25 1.05 11.0 10
Elefant (EX)-015 150 16 40 1.67 11.5 11
Elefant (EX)-020 200 20 40 1.67 14.0 11
Elefant (EX)-030 300 26 60 2.5 19.5 13.5
Elefant (EX)-040 400 26 90 3.75 20.0 13.5
Elefant (EX)-050 500 26 120 5.0 20.5 13.5
Elefant (EX)-060 600 43 120 5.0 32.0 16.5
Elefant (EX)-100 1000 43 200 8.34 32.5 16.5
Elefant (EX)-200 2000 85 200 8.34 55.0 49.5

Spezifikation
  • Herkunftsland
    China
  • Körpermaterial
    Gusseisen GGG50/EN-GJS-500-7
  • Maximal zulässige Temperatur
    120 °C
  • Verbindungstyp
    Kompaktflansch
  • Steuerungstyp
    Elektrischer Antrieb
  • Nenn­druck
    16 bar
  • Typ der Dichtung
    EPDM
  • Disc material
    Edelstahl AISI 316L/1.4404
  • Spannung
    24V
  • Aktuatorzykluszeit
    16 Sekunden
  • Ventilrückmeldung
    Endschalter
  • Explosionsgeschützt
    Ja
  • Thermischer Schutz
    Ja
  • Drehmoment
    86 Nm
  • Pneumatischer Antrieb
    NEIN
  • Manuelle Übersteuerung
    Ja
  • Endschalter
    NEIN
