Wasser-Schmetterlingsventil Elephant GGG50-GGG40-EPDM, Gehäusematerial – Valve Elephant
Elephant  |  SKU: D050-12769

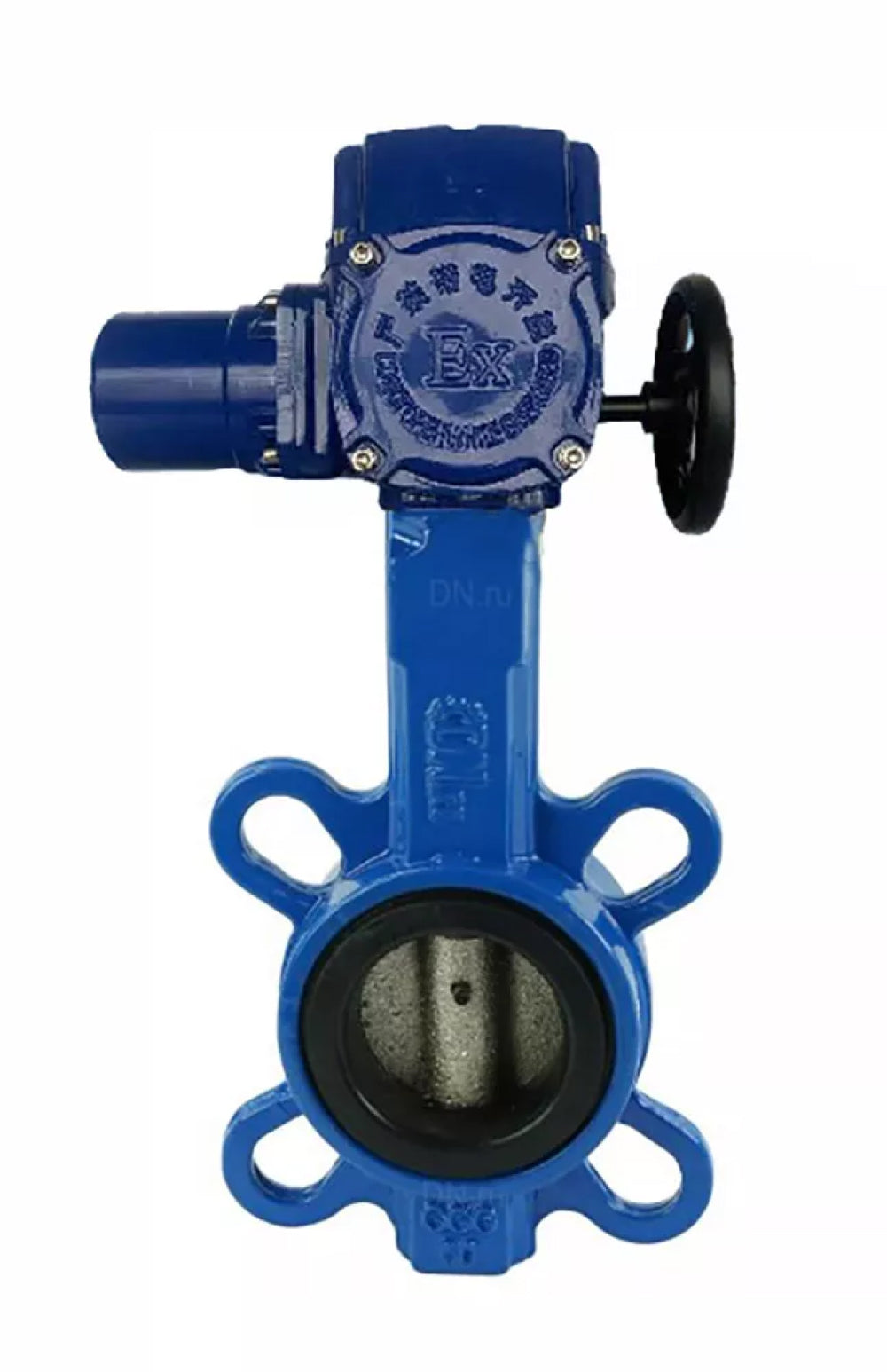

Wasser-Schmetterlingsventil Elephant GGG50-GGG40-EPDM, Gehäusematerial - Gusseisen GGG50, Scheibenmaterial - Gusseisen GGG40, Dichtung - EPDM, mit elektrischem Antrieb QT-W (M) 380V

€433,58
inkl. MwSt. Versand wird beim Checkout berechnet.

Wasser-Schmetterlingsventil Elephant GGG50-GGG40-EPDM, Gehäusematerial - Gusseisen GGG50, Scheibenmaterial - Gusseisen GGG40, Dichtung - EPDM, mit elektrischem Antrieb QT-W (M) 380V - DN40 / 16 bar ist auf Lager und wird versandt, sobald es wieder verfügbar ist

Lieferung und Versand

Die Lieferkosten werden während des Bestellvorgangs festgelegt und variieren je nach mehreren Faktoren, einschließlich Produkttyp, Lieferzeit, Dienstleister und Zielland.

Wenn Sie Fragen zu unseren Produkten, Lieferoptionen oder anderen Themen haben, zögern Sie nicht, uns zu kontaktieren.

Beschreibung

Absperrklappen sind für den Einsatz als Absperr- oder Regelventile zur Durchflusssteuerung in Heizungsanlagen, Wasserversorgungsanlagen, in technologischen Prozessen der Lebensmittel-, Chemie-, Öl- und Gas-, Zellstoff- und Papierindustrie sowie anderen Industriezweigen konzipiert.





Technische Parameter der Elephant GGG50-GGG40-EPDM Wasser-Scheibenschieber, Gehäusematerial - Gusseisen GGG50, Scheibenmaterial - Gusseisen GGG40, Dichtung - EPDM, mit elektrischem Antrieb QT-W (M) 380 V:

Parameter Wert
Nennweite DN, mm 40 - 300
Nenn-Druck PN, MPa (kg/cm2) 1,6 (16)
Durchflussrichtung bilateral
Maximale Temperatur des Arbeitsmediums t, ⁰C Bis zu +110
Arbeitsmedium kaltes und warmes Wasser, luftfrei von Öl und Fett, stationäre Konditionierung, leicht aggressive Medien, andere medienneutral zum Material.
Material
Steuerungstyp Nackter Stiel (ohne Griff) / mit Griff / mit elektrischem Antrieb / mit Getriebe
elektrischer Antrieb / mit Getriebe

Absperrventil GGG50-GGG40-EPDM elektrischer Antrieb QT-W (M) 380V






Gesamt- und Einbaumaße der Elephant GGG50-GGG40-EPDM Wasser-Scheibenschieber, Gehäusematerial - Gusseisen GGG50, Scheibenmaterial - Gusseisen GGG40, Dichtung - EPDM, mit elektrischem Antrieb QT-W (M) 380 V:

DN Antriebsmodell A, mm Hmm D, mm L, mm L1, mm
40 QT-W (M)-005 105 281 Ø 120 215 310
50 QT-W (M)-005 161 281 Ø 120 215 310
65 QT-W (M)-005 175 281 Ø 120 215 310
80 QT-W (M)-005 181 281 Ø 120 215 310
100 QT-W (M)-010 200 281 Ø 120 215 310
125 QT-W (M)-010 213 281 Ø 120 215 310
150 QT-W (M)-010 226 281 Ø 120 215 310
200 QT-W (M)-030 260 276 Ø 180 270 350
250 QT-W (M)-040 292 276 Ø 180 270 350
300 QT-W (M)-060 337 300 Ø 250 311 410

Skizze des Tores DN.ru GGG50-GGG40-EPDM mit elektrischem Antrieb QT-W (M) 380V






Materialien der Teile Elephant GGG50-GGG40-EPDM Wasser-Scheiben-Schieber, Gehäusematerial - Gusseisen GGG50, Scheibenmaterial - Gusseisen GGG40, Dichtung - EPDM, mit elektrischem Antrieb QT-W (M) 380V:

Nr. Name Material
1 Körper Gusseisen GGG50
2 Scheibe Gusseisen mit hoher Festigkeit
3 Sitzdichtung EPDM
4 Oberer Schaft AISI 420 Stahl
5 Unterer Schaft AISI 420 Stahl
6, 11 Ring Sicherungsring AISI 201 Stahl
7 Staubtuch NBR
8 Dichtungsschaft NBR
9 Wellendichtung AISI 201 Stahl
10 Stecker Plastik

Detailzeichnung von Absperrventilen GGG50-GGG40-EPDM mit elektrischem Antrieb QT-W (M) 380 V





Eigenschaften der Aktuatoren DN.ru QT-W (M) 380V:

Antriebsmodell Drehmoment, Zykluszeit, Leistung,
Nm Sek. W
QT-W (M)-005 380V 50 30 25
QT-W (M)-010 380V 100 30 30
QT-W (M)-015 380V 150 30 40
QT-W (M)-020 380V 200 30 50
QT-W (M)-030 380V 300 30 60
QT-W (M)-040 380V 400 30 90
QT-W (M)-060 380V 600 30 120
QT-W (M)-120 380V 1200 30 180
QT-W (M)-180 380V 1800 30 250
QT-W (M)-300 380V 3000 60 370
QT-W (M)-500 380V 5000 60 550





Antriebsmodell Aktuell, Gewicht, Stammgröße quadratisch,
A kg mm
QT-W (M)-005 380V 0,35 7,6 17x17
QT-W (M)-010 380V 0,48 7,8 17x17
QT-W (M)-015 380V 0,55 8 17x17
QT-W (M)-020 380V 0,65 12,7 22x22
QT-W (M)-030 380V 0,75 12,8 22x22
QT-W (M)-040 380V 0,95 13 22x22
QT-W (M)-060 380V 1,1 21,2 27x27
QT-W (M)-120 380V 1,3 23,2 27x27
QT-W (M)-180 380V 1,5 23,5 27x27
QT-W (M)-300 380V 1,6 37,5 36x36
QT-W (M)-500 380V 1,7 38 36x36

Anschlussdiagramm für Aktuator DN.ru QT-W (M) 380V

Spezifikation
  • Herkunftsland
    China
  • Körpermaterial
    Gusseisen GGG50
  • Maximal zulässige Temperatur
    110 °C
  • Verbindungstyp
    kompakt geflanscht
  • Steuerungstyp
    Elektrischer Antrieb
  • Nenn­druck
    16 bar
  • Typ der Dichtung
    EPDM
  • Beschichtungstyp
    Epoxidpulver
  • Disc material
    Gusseisen GGG40
  • Aktuatorzykluszeit
    30 Sek.
  • Explosionsgeschützt
    NEIN
  • Manuelle Übersteuerung
    Handrad
  • Typ des elektrischen Stellantriebs
    Vierteldrehung
  • Feedback sensor
    NEIN
  • Steuersignal
    EIN/AUS
  • Nennstromverbrauch
    0,35 A
  • Versorgungsspannung
    380 V
  • Drehwinkel
    90°

Bewertungen (0)

Dokumentation

Zahlung & Sicherheit

Zahlungsmethoden

    Ihre Zahlungsinformationen werden sicher verarbeitet. Wir speichern keine Kreditkartendaten und haben keinen Zugriff auf Ihre Kreditkarteninformationen.ShareRewrite

    Verfügbare Varianten

    SKUAnschlussgrößeDruckPreis VerfügbarkeitAnzahl In den Warenkorb
    D050-12769DN4016 bar €433,58 0 Auf Lager
    D050-12770DN5016 bar €437,03 0 Auf Lager
    D050-12771DN6516 bar €443,19 0 Auf Lager
    D050-12772DN8016 bar €449,06 0 Auf Lager
    D050-12773DN10016 bar €617,21 0 Auf Lager
    D050-12774DN12516 bar €746,48 0 Auf Lager
    D050-12775DN15016 bar €645,42 0 Auf Lager
    D050-12776DN20016 bar €957,67 0 Auf Lager
    D050-12777DN25016 bar €1.296,61 0 Auf Lager
    D050-12778DN30016 bar €1.420,55 0 Auf Lager
