Vanne papillon d'eau Elephant GGG50-GGG40-EPDM, matériau du corps - fo – Valve Elephant
Elephant  |  SKU: D050-12789

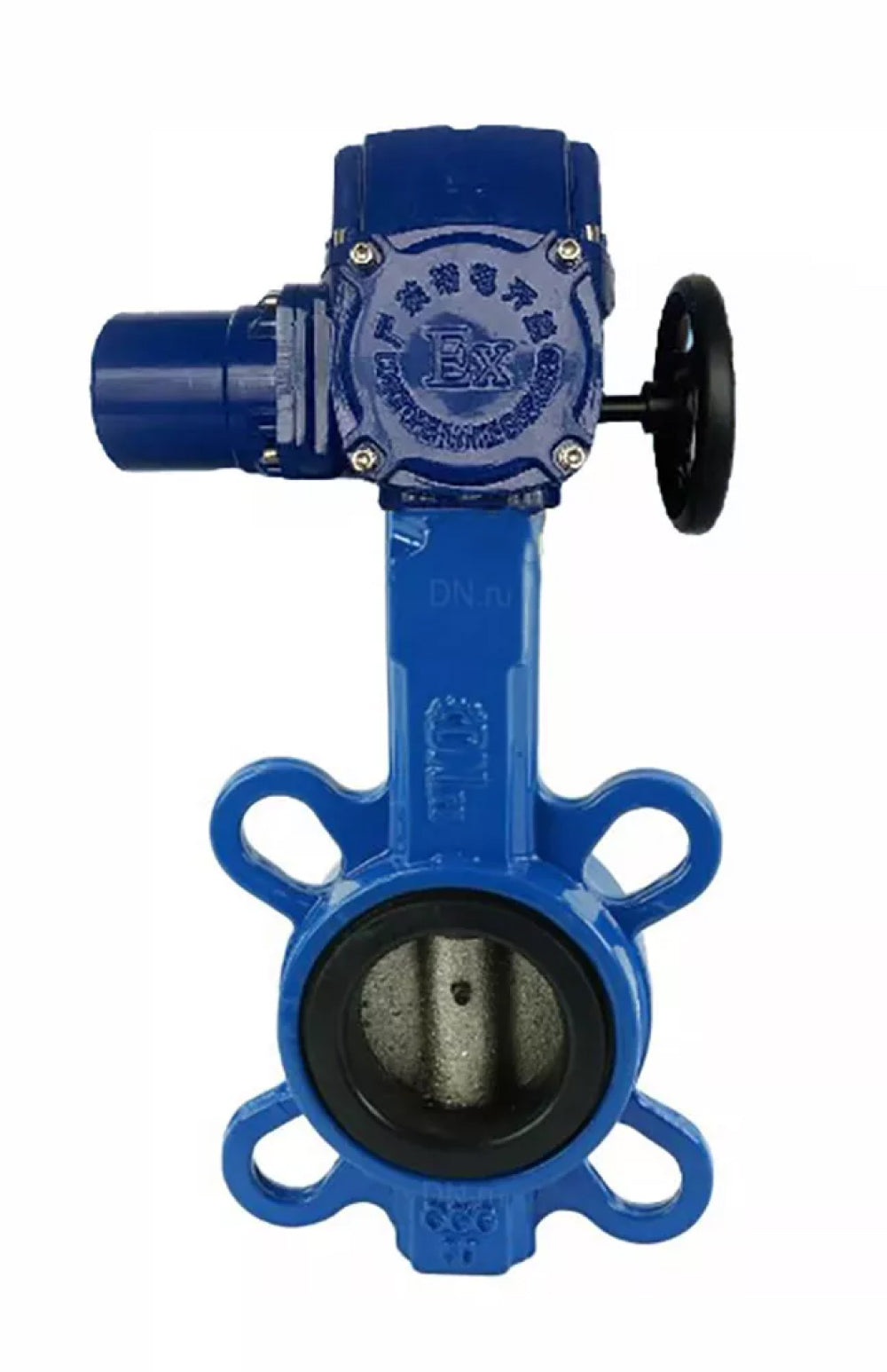

Vanne papillon d'eau Elephant GGG50-GGG40-EPDM, matériau du corps - fonte GGG50, matériau du disque - fonte GGG40, joint - EPDM, avec actionneur électrique QT-W (M) EX 380V

€918,34
inkl. MwSt. Versand wird beim Checkout berechnet.

Vanne papillon d'eau Elephant GGG50-GGG40-EPDM, matériau du corps - fonte GGG50, matériau du disque - fonte GGG40, joint - EPDM, avec actionneur électrique QT-W (M) EX 380V - DN40 / 16 bars ist auf Lager und wird versandt, sobald es wieder verfügbar ist

Lieferung und Versand

Die Lieferkosten werden während des Bestellvorgangs festgelegt und variieren je nach mehreren Faktoren, einschließlich Produkttyp, Lieferzeit, Dienstleister und Zielland.

Wenn Sie Fragen zu unseren Produkten, Lieferoptionen oder anderen Themen haben, zögern Sie nicht, uns zu kontaktieren.

Beschreibung

Les vannes papillon sont conçues pour être utilisées comme vannes d'arrêt ou de régulation pour le contrôle du débit dans les systèmes d'alimentation en chaleur, les systèmes d'alimentation en eau, dans les processus technologiques des industries alimentaire, chimique, pétrolière et gazière, de la pâte et du papier et autres. Les vannes papillon ne doivent être installées qu'entre les brides à collerette (type 11, rangée 1, version B selon GOST 33259).

Paramètres techniques des vannes à disque d'eau Elephant GGG50-GGG40-EPDM, matériau du corps - fonte GGG50, matériau du disque - fonte GGG40, joint - EPDM, avec actionneur électrique QT-W (M) EX 380V :

Paramètre Valeur
Diamètre nominal DN, mm 40 - 300
Pression nominale PN, MPa (kg/cm2) 1,6 (16)
Sens d'écoulement bilatéral
Température maximale du fluide de travail t, ⁰C Jusqu'à +110
Étanchéité dans la porte Classe A GOST 9544-2015
Milieu de travail eau froide et chaude, air sans huile ni graisse, climatisation stationnaire, fluides légèrement agressifs, autres fluides neutres pour le matériau”.
Matériel
Type de contrôle Tige nue (sans poignée) / avec poignée / avec actionneur électrique / avec réducteur
actionneur électrique / avec réducteur

Deux disques pour DN.ru GGG50-GGG40-EPDM DU40-300 Ru16 avec 1/4-électrovanne électrique DN.RU QT-W (M) 220В

Vanne à guillotine GGG50-GGG40-EPDM actionneur électrique QT-W (M) EX 380V


Dimensions hors tout et d'installation des vannes à disque d'eau Elephant GGG50-GGG40-EPDM, matériau du corps - fonte GGG50, matériau du disque - fonte GGG40, joint - EPDM, avec actionneur électrique QT-W (M) EX 380V :

DN Modèle de lecteur A, mm Hmm D, mm L, mm L1, mm
40 QT-W (M)-005 105 281 Ø 120 215 310
50 QT-W (M)-005 161 281 Ø 120 215 310
65 QT-W (M)-005 175 281 Ø 120 215 310
80 QT-W (M)-005 181 281 Ø 120 215 310
100 QT-W (M)-010 200 281 Ø 120 215 310
125 QT-W (M)-010 213 281 Ø 120 215 310
150 QT-W (M)-010 226 281 Ø 120 215 310
200 QT-W (M)-030 260 276 Ø 180 270 350
250 QT-W (M)-040 292 276 Ø 180 270 350
300 QT-W (M)-060 337 300 Ø 250 311 410

Deux disques pour DN.ru GGG50-GGG40-EPDM DU40-300 Ru16 avec 1/4-électrovanne électrique DN.RU QT-W (M) 220В

Croquis de la porte DN.ru GGG50-GGG40-EPDM avec actionneur électrique QT-W (M) EX 380V


Matériaux des pièces Vannes à guillotine à disque d'eau Elephant GGG50-GGG40-EPDM, matériau du corps - fonte GGG50, matériau du disque - fonte GGG40, joint - EPDM, avec actionneur électrique QT-W (M) EX 380V :

N° Nom Matériel
1 Corps Fonte GGG50
2 Disque Fonte à haute résistance
3 Joint de siège EPDM
4 Tige supérieure Acier AISI 420
5 Tige inférieure Acier AISI 420
6, 11 anneau de retenue Acier AISI 201
7 Plumeau NBR
8 Joint de tige NBR
9 Joint d'arbre Acier AISI 201
10 Prise plastique

Deux disques pour DN.ru GGG50-GGG40-EPDM DU40-300 Ru16 avec 1/4-électrovanne électrique DN.RU QT-W (M) 220В

Croquis détaillé des vannes à guillotine GGG50-GGG40-EPDM avec actionneur électrique QT-W (M) 380 V

Caractéristiques des actionneurs DN.ru QT-W (M) EX 380V :

Modèle de lecteur Couple, Temps de cycle, Pouvoir,
Nm seconde L
QT-W (M)-005 380 V 50 30 25
QT-W (M)-010 380 V 100 30 30
QT-W (M)-015 380 V 150 30 40
QT-W (M)-020 380V 200 30 50
QT-W (M)-030 380V 300 30 60
QT-W (M)-040 380V 400 30 90
QT-W (M)-060 380V 600 30 120
QT-W (M)-120 380V 1200 30 180
QT-W (M)-180 380V 1800 30 250
QT-W (M)-300 380V 3000 60 370
QT-W (M)-500 380V 5000 60 550

Modèle de lecteur Actuel, Poids, Taille de la tige carrée,
Un kg mm
QT-W (M)-005 380 V 0,35 7,6 17x17
QT-W (M)-010 380 V 0,48 7,8 17x17
QT-W (M)-015 380 V 0,55 8 17x17
QT-W (M)-020 380V 0,65 12,7 22x22
QT-W (M)-030 380V 0,75 12,8 22x22
QT-W (M)-040 380V 0,95 13 22x22
QT-W (M)-060 380V 1,1 21,2 27x27
QT-W (M)-120 380V 1,3 23,2 27x27
QT-W (M)-180 380V 1,5 23,5 27x27
QT-W (M)-300 380V 1,6 37,5 36x36
QT-W (M)-500 380V 1,7 38 36x36

Deux disques pour DN.ru GGG50-GGG40-EPDM DU40-300 RU16 avec 1/4-électrovanne électrique DN.RU QT-W (M) EX 220В

Schéma de câblage pour actionneur QT-W (M) EX 380V

Spezifikation
  • Consommation de courant nominale
    0,35 A

Bewertungen (0)

Documentation

Zahlung & Sicherheit

Zahlungsmethoden

    Ihre Zahlungsinformationen werden sicher verarbeitet. Wir speichern keine Kreditkartendaten und haben keinen Zugriff auf Ihre Kreditkarteninformationen.ShareRewrite

    Verfügbare Varianten

    SKUAnschlussgrößeDruckPrice AvailabilityQuantity Add to cart
    D050-12789DN4016 bars €918,34 0 in stock
    D050-12790DN5016 bars €922,45 0 in stock
    D050-12791DN6516 bars €929,78 0 in stock
    D050-12792DN8016 bars €936,77 0 in stock
    D050-12793DN10016 bars €1.195,44 0 in stock
    D050-12794DN12516 bars €1.208,86 0 in stock
    D050-12795DN15016 bars €1.231,02 0 in stock
    D050-12796DN20016 bars €1.376,77 0 in stock
    D050-12797DN25016 bars €1.808,30 0 in stock
    D050-12798DN30016 bars €1.949,17 0 in stock
