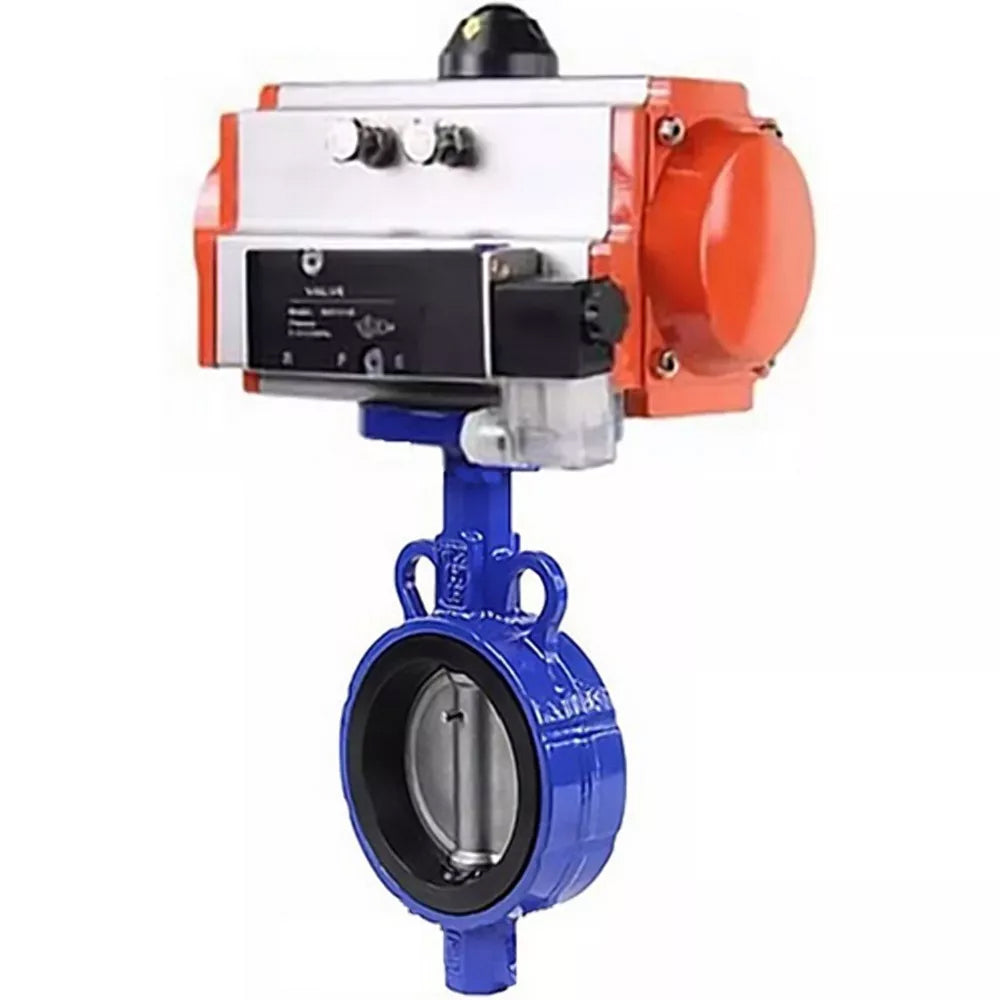

Vanne papillon d'eau Elephant WBV0232E-2W-Fb-H, matériau du corps - alliage d'aluminium, matériau du disque - acier inoxydable AISI 316L, joint - EPDM, avec actionneur pneumatique avec ressorts de rappel PA-SA-083, 4V320-08 220V
Vanne papillon d'eau Elephant WBV0232E-2W-Fb-H, matériau du corps - alliage d'aluminium, matériau du disque - acier inoxydable AISI 316L, joint - EPDM, avec actionneur pneumatique avec ressorts de rappel PA-SA-083, 4V320-08 220V - DN25 / 16 bars ist auf Lager und wird versandt, sobald es wieder verfügbar ist
Verfügbarkeit für Abholungen konnte nicht geladen werden
Lieferung und Versand
Lieferung und Versand
Die Lieferkosten werden während des Bestellvorgangs festgelegt und variieren je nach mehreren Faktoren, einschließlich Produkttyp, Lieferzeit, Dienstleister und Zielland.
Beschreibung
Beschreibung
La vanne papillon est conçue pour être utilisée comme vanne d'arrêt ou de régulation pour le contrôle du débit dans les systèmes d'alimentation en chaleur, les systèmes d'alimentation en eau, dans les processus technologiques des industries alimentaires, chimiques, pétrolières et gazières, des pâtes et papiers et autres.
Les actionneurs rotatifs pneumatiques à double effet PA-DAXXX et les actionneurs rotatifs pneumatiques avec ressort de rappel PA-SA-XXX sont conçus pour l'automatisation du processus de contrôle des vannes industrielles avec un couple maximal jusqu'à 2128 Nm.
La vanne pneumatique est utilisée pour changer la direction, démarrer, arrêter le flux d'air comprimé dans le système pneumatique en fonction de l'action de commande externe.
Paramètres techniques des vannes papillon Elephant WBV0232E-2W-Fb-H, matériau du corps - alliage d'aluminium, matériau du disque - acier inoxydable AISI 316L, étanchéité - EPDM, avec actionneur pneumatique avec ressorts de rappel PA-SA-083, 4V320-08 220V :
| Diamètre nominal DN, mm | 25-32 |
| Pression de service PN, bar | 16 |
| Température du fluide de travail t, ⁰C | -20 à +120 |
| Milieu de travail | eau froide et chaude, air sans impuretés d'huile et de graisse, autres fluides neutres pour le matériau |
| Sens d'écoulement | recto-verso |
| Matériau du corps | alliage d'aluminium |
| Type de contrôle | manuel (poignée) |
| Supplément | actionneur électrique ou pneumatique possible (ISO 5211-2001) |
Vannes papillon WBV0232E-2W-Fb-H, matériau du corps - alliage d'aluminium, matériau du disque - acier inoxydable AISI 316L, joint - EPDM, avec actionneur pneumatique avec ressorts de rappel PA-SA-083, 4V320-08 220V
Dimensions et dimensions des vannes papillon Elephant WBV0232E-2W-Fb-H, matériau du corps - alliage d'aluminium, matériau du disque - acier inoxydable AISI 316L, étanchéité - EPDM, avec actionneur pneumatique avec ressorts de rappel PA-SA-083, 4V320-08 220V :
| DN | B, mm | L, mm | H2, mm | E, mm | B1, mm |
| 25 | 93 | 36 | 44,5 | 26 | 152 |
| 32 | 93 | 36 | 44,5 | 26 | 152 |
Croquis Vannes papillon WBV0232E-2W-Fb-H, matériau du corps - alliage d'aluminium, matériau du disque - acier inoxydable AISI 316L, joint - EPDM, avec actionneur pneumatique avec ressorts de rappel PA-SA-083, 4V320-08 220V
Matériaux Vannes papillon Elephant WBV0232E-2W-Fb-H, matériau du corps - alliage d'aluminium, matériau du disque - acier inoxydable AISI 316L, étanchéité - EPDM, avec actionneur pneumatique avec ressorts de rappel PA-SA-083, 4V320-08 220V :
| N° p/p | Partie | Matériel |
| 1 | Corps | Fonte GGG50 |
| 2 | Disque | Fonte à haute résistance |
| 3 | Joint de siège | EPDM |
| 4 | Tige supérieure | Acier AISI 420 |
| 5 | Tige inférieure | Acier AISI 420 |
| 6,11 | Bague de retenue | Acier AISI 201 |
| 7 | Plumeau | NBR |
| 8 | Joint de tige | NBR |
| 9 | Joint d'arbre | Acier AISI 201 |
| 10 | Prise | Plastique |
Croquis des pièces et des matériaux Vannes papillon WBV0232E-2W-Fb-H, matériau du corps - alliage d'aluminium, matériau du disque - acier inoxydable AISI 316L, joint - EPDM, avec actionneur pneumatique avec ressorts de rappel PA-SA-083, 4V320-08 220V
Données techniques des actionneurs pneumatiques SA
| Conception | avec ressorts de rappel |
| Pression nominale PN, bar | 12 |
| Pression de service, bar | 2...8 |
| Milieu de travail | Air comprimé filtré ou gaz non agressifs, huiles |
| Diamètre maximal des particules | moins de 30 µm2 |
| Température de fonctionnement t, ⁰C | - 20 à +80 - 40 à +80 (version basse température) - 20 à +160 (en air sec) |
| Plage de réglage | ± 5° pour rotation à 0° et 90° |
| Commande manuelle | est |
| Indicateur de position | ouvert/fermé |
| Environnement d'exploitation | à l'intérieur et à l'extérieur. (Toutes les pièces internes et externes sont revêtues d'un revêtement anticorrosion) |
Matériaux des pièces de l'actionneur pneumatique SA :
| N° | Nom | Matériel |
| 1 | Enceinte | aluminium extrudé |
| 2 | Bouchons latéraux | fonte d'aluminium |
| 3 | Engrenage | acier inoxydable |
| 4 | Piston | acier/aluminium |
| 5 | Bouchons | acier inoxydable |
| 6 | Segment de piston | NBR |
| 7 | Ressorts | acier à ressort |
| 8 | Palier de piston | plastique technique |
| 9 | Segment de piston | NBR |
| 10 | Prise | NBR |
| 11 | Bague de poussée | plastique technique |
| 12 | Anneau | plastique technique |
| 13 | Rondelle | acier inoxydable |
| 14 | Pince à ressort | acier inoxydable |
| 15 | Indicateur | plastique |
| 16 | Boîtier d'indicateur | plastique |
| 17 | Palier | plastique technique |
| 18 | Came | acier |
| 19 | Palier | NBR |
| 20 | Palier | plastique technique |
| 21 | Palier | plastique technique |
| 22 | Bague d'étanchéité | NBR |
| 23 | Bague d'étanchéité | NBR |
| 24 | Palier | acier inoxydable |
| 25 | Écrou de réglage | acier inoxydable |
| 26 | Vis de réglage | acier inoxydable |
| 27 | Manche | aluminium |
Croquis du matériau de l'actionneur pneumatique SA
Paramètres techniques de la vanne pneumatique 4V320-08 220V :
| Nom | signification |
| Type de vanne pneumatique | vanne à tiroir |
| Pression de service, bar | 1,5 ÷ 1,8 |
| Tension d'alimentation, V | 220 V |
| Puissance totale, Va | 4.5 |
| Contrôle | électromagnétique double face |
| Fréquence de fonctionnement, cycle/sec | 5 |
Vanne pneumatique 4V320-08 220V
Dimensions et dimensions de la vanne pneumatique 4V320-08 220V :
| Modèle de vanne pneumatique | 4V320-08 |
| A, mm | 71,9 |
| B, mm | 45 |
| C, mm | 94,4 |
| D, mm | 27 |
| E, mm | 69 |
| F, mm | 40 |
| Moi, mm | 24 |
| K, mm | 40 |
| L, mm | 188,8 |
| M, mm | 69,4 |
| N, mm | 50 |
| O, mm | 82,4 |
| P, mm | 24 |
| S, mm | 20 |
| T, mm | 6.5 |
| U, mm | 2.4 |
| V, mm | 4 |
| Hmm | 82,4 |
Croquis des dimensions et dimensions de la vanne pneumatique 4V320-08 220V
