Wasser-Schmetterlingsventil Elephant WBV1132N-2W-Fb-H, Gehäusematerial – Valve Elephant
Elephant  |  SKU: D050-26354

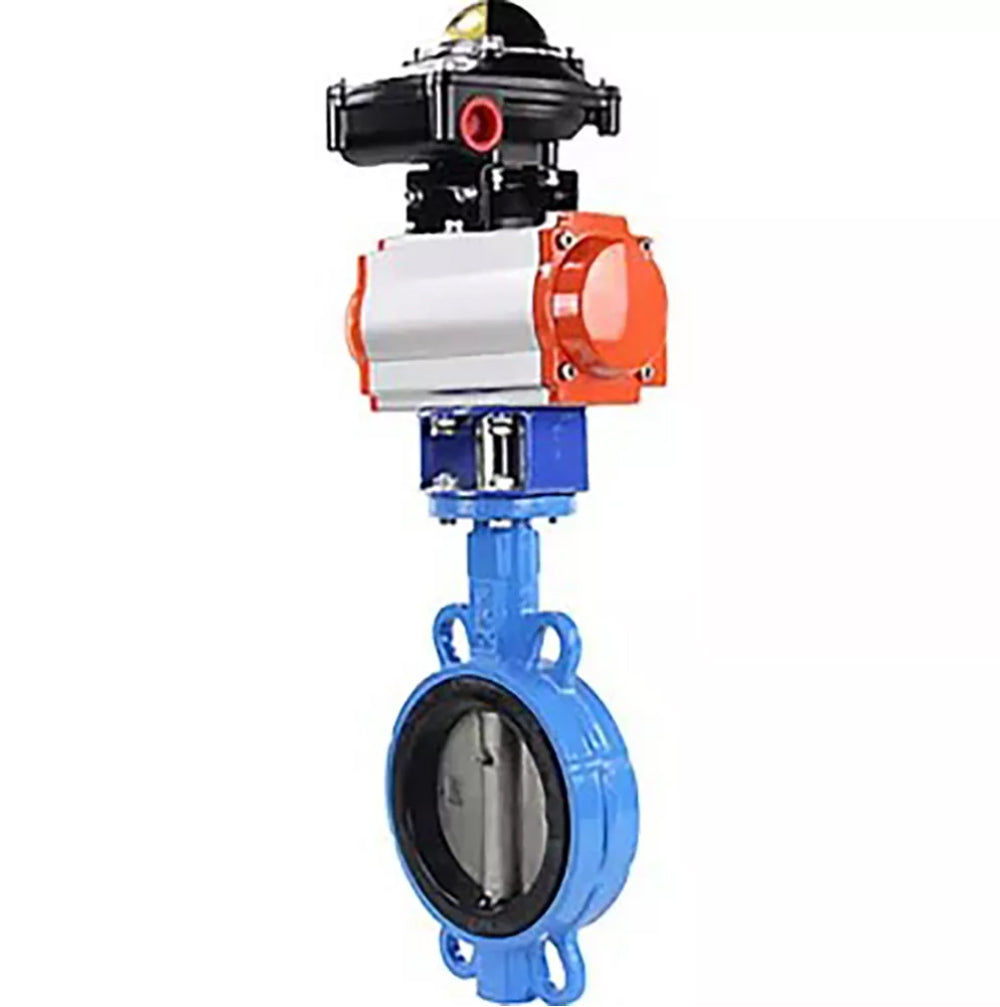

Wasser-Schmetterlingsventil Elephant WBV1132N-2W-Fb-H, Gehäusematerial - Grauguss GG25, Scheibenmaterial - Edelstahl AISI 316L, Dichtung - NBR, mit pneumatischem Antrieb mit Rückstellfedern PA-SA, LSU APL-510N-EX

€392,47
inkl. MwSt. Versand wird beim Checkout berechnet.

Wasser-Schmetterlingsventil Elephant WBV1132N-2W-Fb-H, Gehäusematerial - Grauguss GG25, Scheibenmaterial - Edelstahl AISI 316L, Dichtung - NBR, mit pneumatischem Antrieb mit Rückstellfedern PA-SA, LSU APL-510N-EX - DN40 / 16 bar ist auf Lager und wird versandt, sobald es wieder verfügbar ist

Lieferung und Versand

Die Lieferkosten werden während des Bestellvorgangs festgelegt und variieren je nach mehreren Faktoren, einschließlich Produkttyp, Lieferzeit, Dienstleister und Zielland.

Wenn Sie Fragen zu unseren Produkten, Lieferoptionen oder anderen Themen haben, zögern Sie nicht, uns zu kontaktieren.

Beschreibung

Absperrklappe WBV1132N-2W-Fb PA-SA APL-510N-EX ist für den Einsatz als Absperr- oder Regelventile zur Durchflussregelung in Wärmeversorgungssystemen, Wasserversorgungssystemen, in technologischen Prozessen der Lebensmittel-, Chemie-, Öl- und Gas-, Zellstoff- und Papierindustrie sowie anderen Industriezweigen konzipiert.

SA pneumatische Antriebe sind für die Automatisierung der Steuerung von industriellen Absperrventilen - Schiebern, Kugelhähnen - konzipiert. Pneumatische Antriebe sind sowohl für den Innen- als auch für den Außenbereich ausgelegt. Alle inneren und äußeren Teile sind korrosionsbeständig beschichtet.

Die APL-510N-EX Endschaltereinheit ist ein elektrotechnisches Gerät, das zum Öffnen und Schließen des Arbeitskreises sowie zur Visualisierung der Positionen des Absperrkörpers von Rohrleitungsventilen entwickelt wurde. In einem versiegelten Gehäuse befinden sich in der Regel zwei mechanische Schalter, die für eine Spannung bis zu 250 V ausgelegt sind, welche die Position des Stellantriebs überwachen und in den Endstellungen signalisieren. Sie sind oben auf der Oberfläche des Stellantriebs montiert. Im oberen Teil der Endschaltereinheit befindet sich eine zweifarbige visuelle Indikator-Halbkugel. Wenn die angeschlossene Rohrarmatur geschlossen ist, ist nur der rote Teil der Halbkugel mit der Aufschrift CLOSED sichtbar; ist sie geöffnet, ist nur der gelbe Teil mit der Aufschrift OPEN sichtbar. Dieser visuelle Indikator ist aus der Entfernung gut sichtbar, was die Inspektion der Ausrüstung erleichtert, und der Farbunterschied zwischen der offenen und geschlossenen Position verringert die Wahrscheinlichkeit einer Fehlinterpretation der Informationen. Durch die Verwendung des BCV wird es möglich, Informationen über die Position der Rohrleitungsventile (offen/geschlossen) an automatisierte Steuerungssysteme zu übertragen, was die Zuverlässigkeit des Systems als Ganzes erhöht und die Diagnose im Fehlerfall vereinfacht.





Technische Parameter der Elephant WBV1132N-2W-Fb-H Wasser-Scheibenschieber, Gehäusematerial - Grauguss GG25, Scheibenmaterial - Edelstahl AISI 316L, Dichtung - NBR, mit pneumatischem Antrieb mit Rückstellfedern PA-SA, LSU APL-510N-EX:

Nennweite DN, mm 40-200
Arbeitsdruck PN, bar 16
Arbeitstemperatur des Mediums t, ⁰C -20 bis +120
Arbeitsmedium kalt- und warmwasser, luft ohne öl- und fettverunreinigungen, andere medien, die gegenüber dem material neutral sind
Durchflussrichtung doppelseitig
Korpusmaterial Gusseisen GG25
Steuerungstyp manuell (Griff)
Ergänzen elektrischer oder pneumatischer Antrieb möglich (ISO 5211-2001)

Gate WBV1132N-2W-Fb PA-SA APL-510N-EX





Abmessungen und Maße der Water Disc ValvesElephant WBV1132N-2W-Fb-H, Gehäusematerial - Grauguss GG25, Scheibenmaterial - Edelstahl AISI 316L, Dichtung - NBR, mit pneumatischem Antrieb mit Rückstellfedern PA-SA, LSU APL-510N-EX:

DN A, mm C, mm K, mm L1, mm E, mm
40 114 109 121.4 153 34
50 131 109 121.4 153 43
65 140 134 121.4 279 46
80 150 134 121.4 279 46
100 163 134 121.4 279 52
125 178 174 121.4 405 56
150 191 174 121.4 405 56
200 238 199 121.4 465 60
250 285 257 121.4 542 68
300 315 257 121.4 542 78

Skizze der Gates WBV1132N-2W-Fb PA-SA APL-510N-EX





Materialien Elephant WBV1132N-2W-Fb-H Wasser-Scheibenschieber, Gehäusematerial - Grauguss GG25, Scheibenmaterial - Edelstahl AISI 316L, Dichtung - NBR, mit pneumatischem Antrieb mit Rückstellfedern PA-SA, LSU APL-510N-EX:

Nr. Teilename Material
1 Körper Gusseisen GG25
2 Sitzdichtung NBR
3 Scheibe Edelstahl 316L
4 Stange Edelstahl AISI 416
5 Stift Edelstahl AISI 420
6 Ärmel PTFE
7 O-Ring NBR
8 Platte Kohlenstoffstahl
9 Handhaben Sphäroguss

Detailzeichnung des Absperrventils WBV1132N-2W-Fb PA-SA APL-510N-EX



Technische Daten der SA Pneumatikaktuatoren

Design mit Rückholfedern
Nenn­druck PN, bar 12
Arbeitsdruck, bar 2...8
Arbeitsmedium Gefilterte Druckluft oder nicht aggressive Gase, Öle
Maximaler Partikeldurchmesser weniger als 30 µm2
Betriebstemperatur t, ⁰C - 20 bis +80 - 40 bis +80 (Niedertemperaturversion) - 20 bis +160 (in trockener Luft)
Einstellbereich ± 5 ° für die Rotation bei 0 ° und 90 °
Manuelle Übersteuerung Ist
Positionsanzeige offen/geschlossen
Betriebsumgebung innen und außen. (Alle internen und externen Teile sind korrosionsgeschützt beschichtet)



Materialien der SA Pneumatikaktuatorenteile:

Nr. Name Material
1 Gehäuse extrudiertes Aluminium
2 Seitenstecker Aluminiumguss
3 Gang Edelstahl
4 Kolben Stahl/Aluminium
5 Stecker Edelstahl
6 Kolbenring NBR
7 Federn Federstahl
8 Kolbenlager technischer Kunststoff
9 Kolbenring NBR
10 Stecker NBR
11 Druckring technischer Kunststoff
12 Ring technischer Kunststoff
13 Waschmaschine Edelstahl
14 Federklammer Edelstahl
15 Indikator Plastik
16 Blinkergehäuse Plastik
17 Lager technischer Kunststoff
18 Nocken Stahl
19 Lager NBR
20 Lager technischer Kunststoff
21 Lager technischer Kunststoff
22 Dichtungsring NBR
23 Dichtungsring NBR
24 Lager Edelstahl
25 Einstellmutter Edelstahl
26 Einstellschraube Edelstahl
27 Ärmel Aluminium

Materialskizze des SA Pneumatikaktuators



Eigenschaften der Endschaltereinheit APL-510N-EX:

Parameter Bedeutung
Gehäuse allwetter IP67/ NEMA4 4X,7,9
explosionsgeschützt E EX d IIC T6
Kompatible Geräte Vierteldrehungs-Pneumatikaktuatoren;
- alle Aktuatoren mit einer Wellenrotation um 90
Voller Drehwinkel 90°
Kabelverschraubungen 2 x NPT 3/4"
Elektrischer Anschluss Schraubklemmen 8 Punkte (0,08 - 2,5) mm2
Gewinde der Kabelverschraubung 2 x NPT 3/4"
Art des visuellen Indikators zweifarbige Hemisphäre: OPEN (Offen) - gelb CLOSED (Geschlossen) - rot
Schalter/Sensoren zwei mechanische Schalter zwei Näherungssensoren
Nennspannung, V 250
Nennstrom, A 16
Zulässige Umgebungstemperatur, °C -20 bis +66
Durchschnittliche Lebensdauer, Zyklen 10 000 000
Gewicht, kg 1.8

Schaltplan der Endschaltereinheit APL-510N-EX

Spezifikation
  • Herkunftsland
    China
  • Körpermaterial
    Grauguss GG25
  • Maximal zulässige Temperatur
    120 °C
  • Verbindungstyp
    kompakt geflanscht
  • Steuerungstyp
    Pneumatischer Antrieb
  • Nenn­druck
    16 bar
  • Typ der Dichtung
    NBR
  • Disc material
    Edelstahl AISI 316L
  • Explosionsgeschützt
    Ja
  • Drehmoment
    20 Nm
  • Manuelle Übersteuerung
    NEIN
  • Endschalter
    Ja
  • Feedback sensor
    Endschalter
  • Typ des pneumatischen Antriebs
    mit Rückholfedern
  • Drehwinkel
    90°
