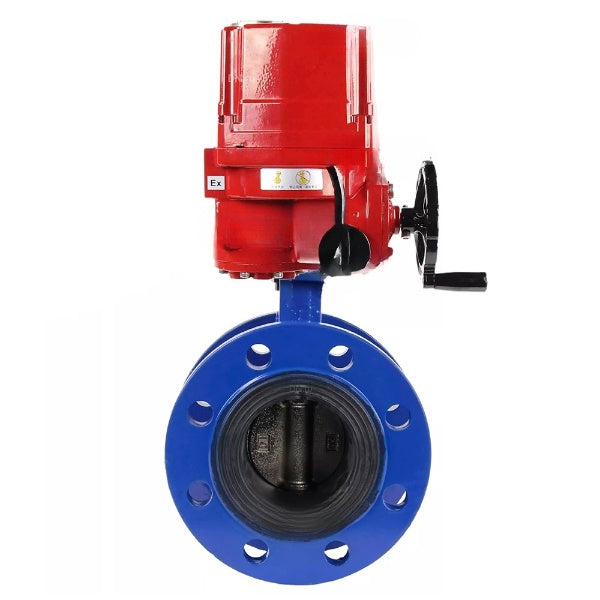

Wasser-Schmetterlingsventil Elephant WBV1331E-2W-F-H, Gehäusematerial – Valve Elephant
Elephant  |  SKU: D050-44909

Wasser-Schmetterlingsventil Elephant WBV1331E-2W-F-H, Gehäusematerial - Gusseisen GGG40/EN-GJS-400-15, Scheibenmaterial - Edelstahl AISI 304, Dichtung - EPDM, elektrischer Antrieb QT-EX-xEM-O2 220V

€985,98
inkl. MwSt. Versand wird beim Checkout berechnet.

Lieferung und Versand

Die Lieferkosten werden während des Bestellvorgangs festgelegt und variieren je nach mehreren Faktoren, einschließlich Produkttyp, Lieferzeit, Dienstleister und Zielland.

Wenn Sie Fragen zu unseren Produkten, Lieferoptionen oder anderen Themen haben, zögern Sie nicht, uns zu kontaktieren.

Beschreibung

Das Elephant WBV1331E-2W-F Absperrklappenventil ist dafür ausgelegt, als Absperr- oder Regelventil zur Steuerung von Durchflüssen in Wärmelieferungssystemen, Wasserversorgung, in technologischen Prozessen in der Lebensmittel-, Chemie-, Öl- und Gas-, Zellstoff- und Papierindustrie sowie anderen Branchen verwendet zu werden. Die Ventile öffnen und schließen durch Drehen der Scheibe um 90°. Das Öffnen erfolgt durch Drehen des Griffs gegen den Uhrzeigersinn, das Schließen im Uhrzeigersinn.
Explosionsgeschützte Vierteldreh-Elektroantriebe sind für die Fern- und Ortssteuerung der Drehung des Absperrelements um 0° ~ 270° ausgelegt, beispielsweise bei Kugelhähnen usw. Sie werden in verschiedenen Bereichen der Volkswirtschaft weit verbreitet eingesetzt: in der Gas-, Öl-, Metallurgie- und Lebensmittelindustrie, im Wohnungs- und Kommunalwesen usw. Geeignet für den Einsatz in explosionsgefährdeten Industriegebieten.





Technische Merkmale der Butterfly-Ventile Elephant WBV1331E-2W-F DN50-300 PN16 Gehäuse - Gusseisen GGG40, Scheibe - Edelstahl 304, EPDM:

Merkmal Bedeutung
Verschlusstyp Drehscheibe
Durchmesser 50-300 mm
Nenndruck 16 bar
Arbeitstemperatur der Umgebung von -25 bis +130°C
Anwendung Wasserversorgung, Industrie, Heizsysteme
Anschlussart Flansch
Steuerungstyp Elektroantrieb
Dichtungsklasse A
Lebensdauer 10 Jahre
Garantie 12 Monate





Technische Merkmale der Vierteldreh-Elektroantriebe Elephant QT-EX-xEM-O1-220VAC-U1:

Merkmal Bedeutung
Elektrischer Antriebstyp Vierteldrehung
Antriebsdrehmoment 150-2000 Nm
Versorgungsspannung 220V
Anwendung Wasserversorgung, Industrie, Heizsysteme
Explosionsschutz ExdIICT4
Klimaleistung U1





Skizze der Abmessungen von Absperrklappen Elephant WBV1331E-2W-F DN50-300 PN16 Gehäuse - Gusseisen GGG40, Scheibe - Edelstahl 304, EPDM



Gesamt- und Einbaumaße von Absperrklappen Elephant WBV1331E-2W-F DN50-300 PN16 Gehäuse - Gusseisen GGG40, Scheibe - Edelstahl 304, EPDM:

Durchmesser L, mm D, mm D1, mm D2, mm nd, mm
DN50 108 165 125 99 4-18
DN65 112 185 145 118 4-18
DN80 114 200 160 132 8-18
DN100 127 220 180 156 8-18
DN125 140 250 210 184 8-18
DN150 140 285 240 211 8-22
DN200 152 340 295 266 12-22
DN250 165 405 355 319 12-26
DN300 178 460 410 370 12-26





Skizze der Abmessungen von Vierteldreh-Elektroantrieben Elephant QT-EX-xEM-O1-220VAC-U1



Gesamt- und Einbaumaße der Vierteldreh-Elektroantriebe Elephant QT-EX-xEM-O1-220VAC-U1:

Modell X, mm Z, mm Y, mm
EX-010 255 265 170
EX-015 255 265 170
EX-020 280 270 200
EX-030 310 310 200
EX-040 310 310 200
EX-050 310 310 200
EX-060 420 350 350
EX-100 420 350 350
EX-200 420 350 350





Skizze der Materialien von Absperrklappen Elephant WBV1331E-2W-F DN50-300 PN16 Gehäuse - Gusseisen GGG40, Scheibe - Edelstahl 304, EPDM



Materialien der Teile von Schmetterlingsventilen Elephant WBV1331E-2W-F DN50-300 PN16 Gehäuse - Gusseisen GGG40, Scheibe - Edelstahl 304, EPDM:

NEIN. Teilename Material
1 Rahmen Gusseisen GGG40
2 Scheibe Edelstahl 304
3 Satteldichtung EPDM
4 Aktie Edelstahl SS 420
5 Hebel Gusseisen GGG40

Spezifikation
  • Herkunftsland
    China
  • Körpermaterial
    Gusseisen GGG40/EN-GJS-400-15
  • Maximal zulässige Temperatur
    130 °C
  • Verbindungstyp
    Flansch
  • Steuerungstyp
    Elektrischer Antrieb
  • Betriebsumgebung
    Wasser, Luft, Neutrale Medien
  • Anwendungen
    Wasserversorgung, Industrie, Heizsysteme
  • Nenn­druck
    16 bar
  • Typ der Dichtung
    EPDM
  • Disc material
    Edelstahl AISI 304
  • Explosionsgeschützt
    Ja
  • Manuelle Übersteuerung
    Handrad
  • Endschalter
    Ja
  • Typ des elektrischen Stellantriebs
    Vierteldrehung
  • Versorgungsspannung
    220 V

Bewertungen (0)

Dokumentation
nullButterfly valve Elephant WBV1331E-2W-F-H DN50-200 PN16 cast iron flanged with handle
nullElectric quarter-turn actuator ELEPHANT QT-EX-xEM-O2-x-U1 explosion-proof

Zahlung & Sicherheit

Zahlungsmethoden

    Ihre Zahlungsinformationen werden sicher verarbeitet. Wir speichern keine Kreditkartendaten und haben keinen Zugriff auf Ihre Kreditkarteninformationen.ShareRewrite

    Verfügbare Varianten

    SKUAnschlussgrößeDruckPreis VerfügbarkeitAnzahl In den Warenkorb
    D050-44909DN10016 bar €985,98 Ausverkauft
    D050-44910DN12516 bar €1.316,28 Ausverkauft
    D050-44911DN15016 bar €1.352,61 Ausverkauft
    D050-44906DN5016 bar €933,25 Ausverkauft
    D050-44907DN6516 bar €948,61 Ausverkauft
    D050-44908DN8016 bar €960,62 Ausverkauft
