Wasser-Schmetterlingsventil Elephant WBV1331E-2W-F-H, Gehäusematerial – Valve Elephant
Elephant  |  SKU: D050-46206

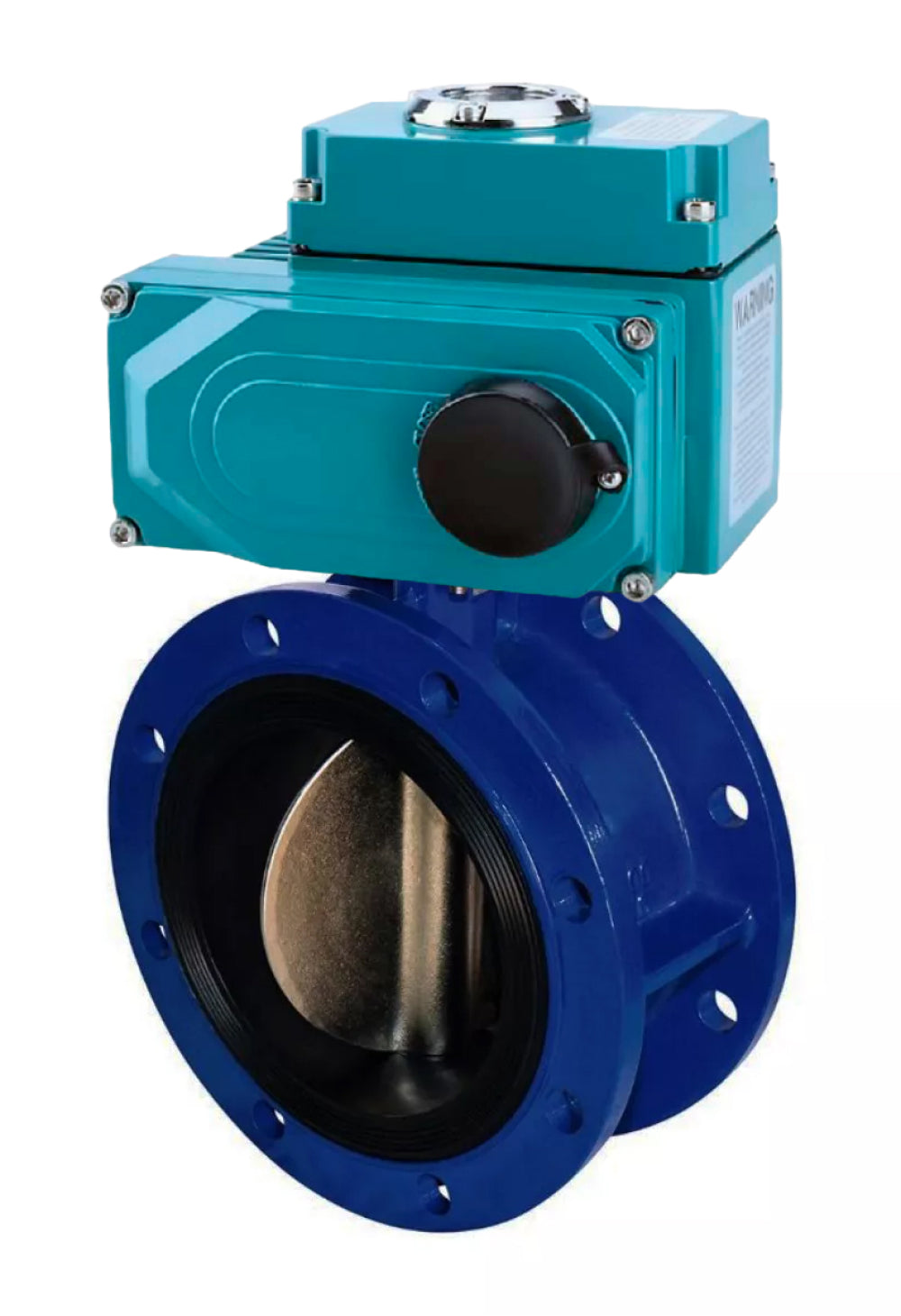

Wasser-Schmetterlingsventil Elephant WBV1331E-2W-F-H, Gehäusematerial - Gusseisen GGG40/EN-GJS-400-15, Scheibenmaterial - Edelstahl AISI 304, Dichtung - EPDM, elektrischer Antrieb QT-N-020EM-O1-24VDC-U1 HARK

€743,27
inkl. MwSt. Versand wird beim Checkout berechnet.

Lieferung und Versand

Die Lieferkosten werden während des Bestellvorgangs festgelegt und variieren je nach mehreren Faktoren, einschließlich Produkttyp, Lieferzeit, Dienstleister und Zielland.

Wenn Sie Fragen zu unseren Produkten, Lieferoptionen oder anderen Themen haben, zögern Sie nicht, uns zu kontaktieren.

Beschreibung

Elephant Schmetterlingsventile sind für den Einsatz als Absperr- oder Regelventile zur Durchflussregelung in Heizungsanlagen, Wasserversorgungsanlagen, in technologischen Prozessen in der Lebensmittel-, Chemie-, Öl- und Gas-, Zellstoff- und Papierindustrie sowie anderen Branchen vorgesehen.

Elektrische Viertelumdrehungsantriebe Elephant QT2-N-xEM-O1-x-U1 mit thermischem Schutz und Heizung sind für die Fern- und Lokalsteuerung von Absperrarmaturen mit einem Viertelumdrehungs-Absperrelement ausgelegt. Sie werden in verschiedenen Bereichen der Volkswirtschaft eingesetzt: in der Gas-, Öl-, Metallurgie-, Lebensmittelindustrie, im Wohnungs- und Kommunalwesen usw.





Absperrklappen Elephant WBV1331E-2W-FH DN50-100 PN16 flansch, Gehäuse - Gusseisen GGG40, Scheibe - Edelstahl 304, Dichtung - EPDM, mit 1/4-Umdrehungs-Elektroantrieb QT-N-020EM-O1-24VDC-U1 24V HARK



Technische Merkmale der Elephant WBV1331E-2W-FH Flansch-Absperrklappen DN50-100 PN16, Gehäuse - Gusseisen GGG40, Scheibe - Edelstahl 304, Dichtung - EPDM, mit 1/4-Umdrehungs-Elektroantrieb QT-N-020EM-O1-24VDC-U1 24V HARK:

Nennweite DN, mm 50 - 200
Arbeitsdruck PN, bar 16
Temperatur der Arbeitsumgebung t, ⁰C von -25 bis +130
Arbeitsumfeld kaltes und heißes Wasser, Luft ohne Verunreinigungen von Öl und Fett, andere materialneutrale Umgebungen
Fließrichtung bilateral
Verbindung zur Pipeline Flansch
Korpusmaterial Gusseisen GGG40
Anwendungsgebiete Heizungs- und Wasserversorgungssysteme, Industrie-Rohrleitungen
Lebensdauer, Jahre 10





Skizze der Abmessungen und Größen der Elephant WBV1331E-2W-FH Flansch-Absperrklappen DN50-100 PN16, Gehäuse - Gusseisen GGG40, Scheibe - Edelstahl 304, Dichtung - EPDM, mit 1/4-Umdrehungs-Elektroantrieb QT-N-020EM-O1-24VDC-U1 24V HARK:



Abmessungen und Größen der Elephant WBV1331E-2W-FH Flansch-Absperrklappen DN50-100 PN16, Gehäuse - Gusseisen GGG40, Scheibe - Edelstahl 304, Dichtung - EPDM, mit 1/4-Umdrehungs-Elektroantrieb QT-N-020EM-O1-24VDC-U1 24V HARK:

D.N.
Elektroantriebsmodell 		Abmessungen, mm
D D1 D2 o. D. L
50 QT-N-020EMT 165 125 99 4-18 241.8
65 185 145 118 4-18 241.8
80 200 160 132 8-18 241.8
100 220 180 156 8-18 241.8







Materialien der Teile der Elephant WBV1331E-2W-FH Flansch-Absperrklappen DN50-100 PN16, Gehäuse - Gusseisen GGG40, Scheibe - Edelstahl 304, Dichtung - EPDM, mit 1/4-Umdrehungs-Elektroantrieb QT-N-020EM-O1-24VDC-U1 24V HARK:

NEIN. Teilename Material
1 Rahmen Gusseisen GGG40
2 Scheibe Edelstahl 304
3 Satteldichtung EPDM
4 Aktie Edelstahl SS 420





Bild von elektrischen Antrieben Elephant QT-N-020EM-O1-24VDC-U1 HARK



Technische elektrische Antriebe Elephant QT-N-020EM-O1-24VDC-U1 HARK:

Elektrischer Antriebstyp Vierteldrehung
Motortyp asynchron
Drehwinkel, ° 90 ± 5
Korpusmaterial Aluminiumlegierung, epoxy-pulverbeschichtet
Schaftmaterial legierter Stahl
Versorgungsspannung 24 V/DC
Kabeleinführung Verschraubung 2xM18
Anschlussart ISO 5211
Selbstverriegelung selbsthemmende Schnecke und Schneckenrad
Automatische Abschaltung in den offenen, geschlossenen und blockierten Positionen 2 Endschalter
+ 2 zusätzliche Schalter (Trockenkontakt);
Wärmeschutz bei 120°C ±5°C einschalten;
bei 97°C ±5°C ausschalten
Mechanische Begrenzung der Drehung der Abtriebswelle 2 externe verstellbare Anschläge
Gehäuseschutzklasse IP67
Geräuschpegel, dB ≤ 50
Heizleistung, W 5
Umgebungstemperatur, °C von -20 bis +70
Umgebungsfeuchtigkeit ≤95 % (25 °C)
Explosionsschutz des Gehäuses NEIN





Skizze der Gesamtmaße der Elektromotoren Elephant QT-N-020EM-O1-24VDC-U1 HARK:



Abmessungen und Größen der Elektromotoren Elephant QT-N-020EM-O1-24VDC-U1 HARK:

Abmessungen, mm ISO 5211
L H A B C D Stabgröße, quadratisch
241.8 157.5 119 118 112.3 26 22x22 F07/F10





Schema des Geräts der elektrischen Antriebe Elephant QT-N-020EM-O1-24VDC-U1 HARK:



Schaltplan der elektrischen Antriebe Elephant QT-N-xEM-O1-x-U1 HARK:

Artikelnr. Name
1 Positionsanzeige
2 Obere Abdeckung
3 Steuerplatine
4 Kondensator
5 Drucknocken
6 Ausgangswelle mit Schneckenrad
7 Rahmen
8 Ausgangswellen-Reisebegrenzer
9 Schneckenwelle
10 Elektromotor
11 Reduzierstück
12 Getriebedeckel

Spezifikation
  • Herkunftsland
    China
  • Körpermaterial
    Gusseisen GGG40/EN-GJS-400-15
  • Maximal zulässige Temperatur
    130 °C
  • Verbindungstyp
    Flansch
  • Steuerungstyp
    Elektrischer Antrieb
  • Betriebsumgebung
    Wasser, Luft, Neutrale Medien
  • Anwendungen
    Wasserversorgung, Industrie, Heizsysteme
  • Nenn­druck
    16 bar
  • Typ der Dichtung
    EPDM
  • Disc material
    Edelstahl AISI 304
  • Explosionsgeschützt
    NEIN
  • Thermischer Schutz
    Ja
  • Manuelle Übersteuerung
    Hexagon
  • Endschalter
    Ja
  • Typ des elektrischen Stellantriebs
    Vierteldrehung
  • Versorgungsspannung
    24 V
  • Drehwinkel
    90°
