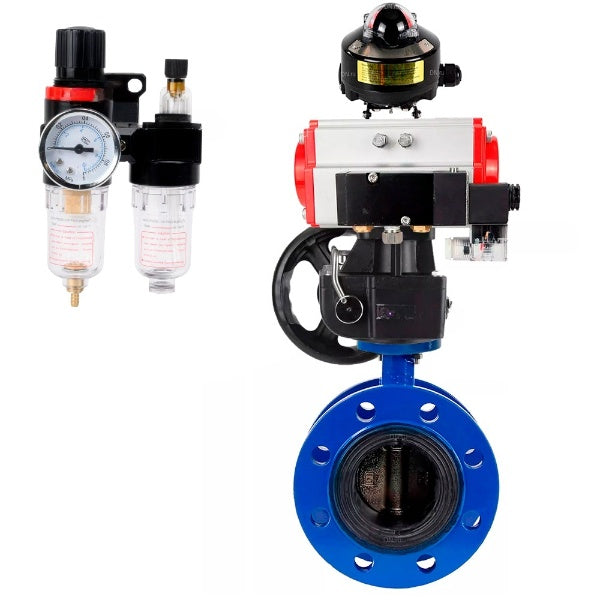

Vanne papillon d'eau Elephant WBV1331E-2W-FH, matériau du corps - Fonte GGG40/EN-GJS-400-15, matériau du disque - Acier inoxydable AISI 304, joint - EPDM, actionneur pneumatique PA-DA double action, 4M310-08 220V, BKV APL-510N EX, volant MON, BPV AFC2000

Das WBV1331E-2W-F Absperrklappenventil ist für den Einsatz als Absperr- oder Regelventil zur Steuerung von Durchflüssen in Heizungsanlagen, Wasserversorgungsanlagen, in technologischen Prozessen der Lebensmittel-, Chemie-, Öl- und Gas-, Zellstoff- und Papierindustrie sowie anderen Branchen konzipiert. Die Ventile werden durch Drehen der Scheibe um 90° geöffnet und geschlossen. Das Öffnen erfolgt durch Drehen des Griffs gegen den Uhrzeigersinn, das Schließen im Uhrzeigersinn.

Pneumatische doppeltwirkende Drehaktuatoren PA-DA-XXX und pneumatische Drehaktuatoren mit Rückstellfeder PA-SA-XXX sind für die Automatisierung von industriellen Ventilsteuerungsprozessen mit einem maximalen Drehmoment von bis zu 2128 Nm ausgelegt.

Pneumatische Ventile werden zur Steuerung in pneumatischen Systemen mit NAMUR-Andockfläche verwendet, zur Installation von Ventilen durch Löcher im Gehäuse. Die elektromagnetische Steuerung erfolgt mittels Spannungsspulen 12-AC, 12-DC, 24-AC, 24-DC, 110-AC, 220-AC. Je nach Modell verfügen die Ventile über eine ein- oder zweiseitige Steuerung. Magnetventilbetriebene pneumatische Ventile gibt es in einer breiten Modellpalette und sie umfassen gängige Schaltarten für Drei- (3/2) und Fünfwege- (5/2 und 5/3) Pneumatikventile. Sie sind für den Einsatz mit Vierteldrehungs-Pneumatikaktuatoren ausgelegt.

Endschaltereinheit ist ein elektrisches Gerät, das zum Öffnen und Schließen des Arbeitskreises sowie zur Visualisierung der Positionen des Absperrkörpers von Rohrleitungsventilen entwickelt wurde. In einem versiegelten Gehäuse befinden sich in der Regel zwei mechanische Schalter, die für eine Spannung bis zu 250 V ausgelegt sind, welche die Position des Stellantriebs überwachen und in den Endstellungen signalisieren. Sie sind auf der Oberseite der Stellantriebsoberfläche montiert. Im oberen Teil der Endschaltereinheit befindet sich eine zweifarbige visuelle Indikator-Halbkugel. Wenn die angeschlossene Rohrarmatur geschlossen ist, ist nur der rote Teil der Halbkugel mit der Aufschrift GESCHLOSSEN sichtbar; wenn sie geöffnet ist, ist nur der gelbe Teil mit der Aufschrift OFFEN sichtbar. Dieser visuelle Indikator ist aus der Entfernung gut sichtbar, was die Inspektion der Ausrüstung vereinfacht, und der Farbunterschied zwischen der offenen und geschlossenen Position verringert die Wahrscheinlichkeit einer Fehlinterpretation der Informationen. Dank der Verwendung des BCV wird es möglich, Informationen über die Position von Rohrleitungsventilen (offen/geschlossen) an automatisierte Steuerungssysteme zu übertragen, was die Zuverlässigkeit des Systems als Ganzes erhöht und die Diagnose im Falle einer Störungserkennung vereinfacht.

Manueller Doppelumlaufantrieb mit Schneckengetriebe und MON-Reduktionsgetriebe ermöglicht die manuelle Einstellung der erforderlichen Positionierung des Absperrventils durch eine Vierteldrehung und dient als Alternative zu pneumatischen, elektrischen oder hydraulischen Vierteldrehantrieben. Geeignet für den Innen- und Außenbereich. Das modulare Design der manuellen Übersteuerung ist darauf ausgelegt, die effizienteste und effektivste Lösung für das gesamte Spektrum der manuellen Übersteuerungsanwendungen zu bieten.

Technische Parameter des Water Butterfly Valve Elephant WBV1331E-2W-F-H, Gehäusematerial - Gusseisen GGG40/EN-GJS-400-15, Scheibenmaterial - Edelstahl AISI 304, Dichtung - EPDM, pneumatischer Antrieb PA-DA Doppelwirkung, 4M310-08 220V, LSU APL-510N EX, Handrad MON, ATU AFC2000:

Absperrklappen WBV1331E-2W-F-H, Gehäusematerial - Gusseisen GGG40/EN-GJS-400-15, Scheibenmaterial - Edelstahl AISI 304, Dichtung - EPDM, pneumatischer Antrieb PA-DA Doppelwirkung, 4M310-08 220V, LSU APL-510N EX, Handrad MON, ATU AFC2000

Abmessungen und Maße der Absperrklappen Elephant WBV1331E-2W-F-H, Gehäusematerial - Gusseisen GGG40/EN-GJS-400-15, Scheibenmaterial - Edelstahl AISI 304, Dichtung - EPDM, pneumatischer Antrieb PA-DA Doppelwirkung, 4M310-08 220V, LSU APL-510N EX, Handrad MON, ATU AFC2000:

Skizze Schmetterlingsventile WBV1331E-2W-F-H, Gehäusematerial - Gusseisen GGG40/EN-GJS-400-15, Scheibenmaterial - Edelstahl AISI 304, Dichtung - EPDM, pneumatischer Antrieb PA-DA Doppelwirkung, 4M310-08 220V, LSU APL-510N EX, Handrad MON, ATU AFC2000

Materialien der Schmetterlingsventile Elephant WBV1331E-2W-F-H, Gehäusematerial - Gusseisen GGG40/EN-GJS-400-15, Scheibenmaterial - Edelstahl AISI 304, Dichtung - EPDM, pneumatischer Antrieb PA-DA Doppelwirkung, 4M310-08 220V, LSU APL-510N EX, Handrad MON, ATU AFC2000:

Skizze der Teile und Materialien Schmetterlingsventile WBV1331E-2W-F-H, Gehäusematerial - Gusseisen GGG40/EN-GJS-400-15, Scheibenmaterial - Edelstahl AISI 304, Dichtung - EPDM, pneumatischer Antrieb PA-DA Doppelwirkung, 4M310-08 220V, LSU APL-510N EX, Handrad MON, ATU AFC2000

Technische Daten der PA-DA Pneumatikaktuatoren:

Teile- und Materialskizze des PA-DA Pneumatikaktuators

Technische Merkmale des Pneumatikventils 4m310-08 220V:

Pneumatische Ventile 4M310-08 220V

Technische Parameter des Handrads MON:

Manueller Doppler MON

Abmessungen und Maße des Handrads MON:

Skizze der Abmessungen und Maße des MON-Handrads MON

MON Handradmaterialien:

Materialien des Handrads

Eigenschaften der Endschaltereinheit APL-510N-EX:
